🔍 데이터홀 채우기

"Fill holes(데이터 홀 채우기)"기능을 사용하여 메쉬 데이터의 빈 영역을 메울 수 있습니다.

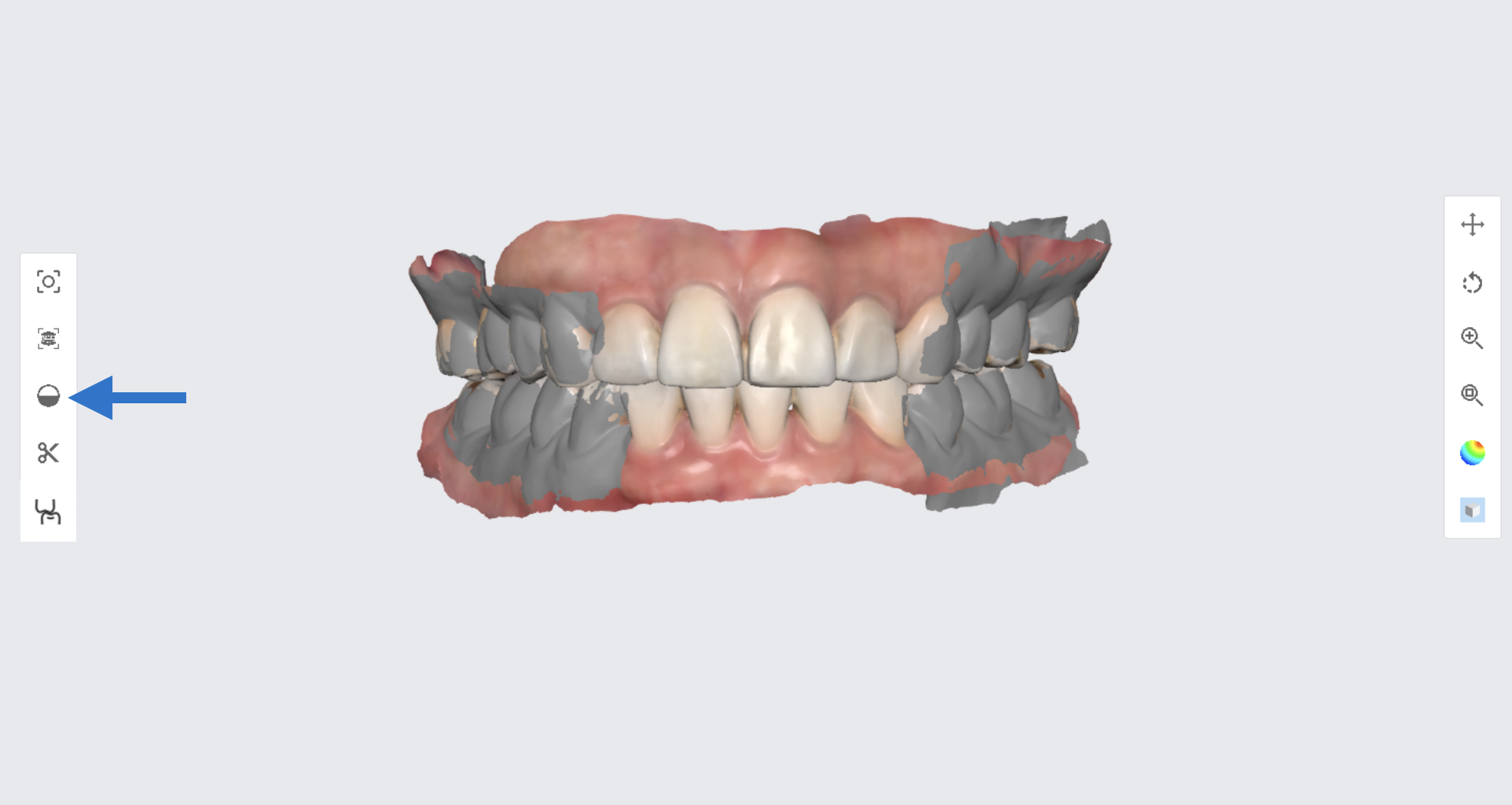

1. Case Box에서 선택한 케이스의 상세 페이지에서 3D 데이터를 선택합니다. 미리보기 화면의 기능 옵션에서 [Fill holes] 버튼을 클릭합니다.

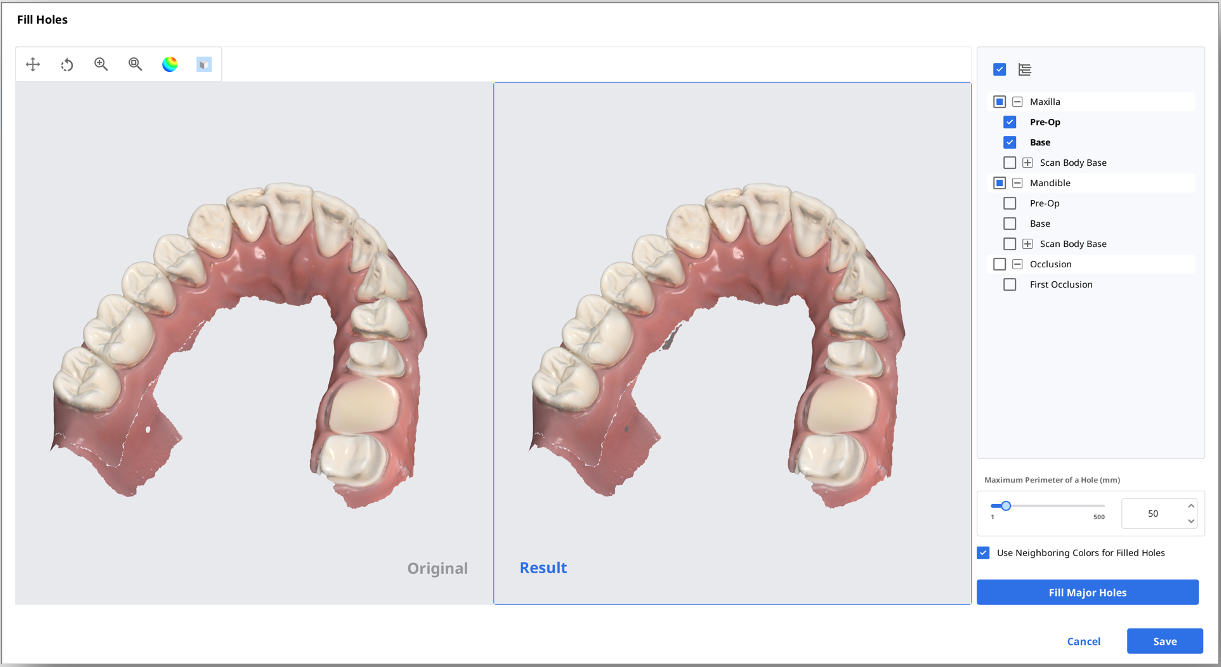

2. [Fill holes] 창의 왼쪽 리스트에서 3D 파일을 선택합니다.

3. [Fill holes] 버튼을 클릭하여 결과를 확인합니다.

(1) 케이스 파일 리스트

• 선택한 케이스의 모든 3D 파일을 표시합니다.

(2) Fill holes 설정

• 최대 빈 공간 둘레 (mm): 메워질 빈 영역의 최대 크기를 mm 단위로 설정합니다. 설정한 크기보다 큰 빈 영역은 메워지지 않습니다.
• Use the color of neighboring data (인접 색상으로 빈 영역 메우기): 빈 영역 주변 데이터의 색상 정보를 사용하여 메워진 영역의 색상을 표시합니다. 옵션을 선택하지 않은 경우, 메워진 영역은 회색으로 표시됩니다.
• Fill hole (빈 영역 메우기 실행): 설정한 옵션으로 빈 영역을 메우고, (5)번 영역에 결과를 표시합니다.

(3) 모델 뷰 조작

• 3D 모델을 이동, 회전, 확대/축소하는 버튼과 모델 보기 방법 버튼이 위치합니다.

(4) Fill holes 기능 실행 전 3D 데이터를 표시합니다.

(5) Fill holes 기능 실행 후 3D 데이터를 표시합니다.
