ブール値

ブール値

ブール演算は、Union、Intersection、Cutの3種類の演算で構成されています。この操作の考え方は、ベン図で知られている概念に似ています。

立方体が「A」で球が「B」の場合：

A⋃B：AまたはBに属するデータ。➠ユニオン

A⋂B：AとBに属するデータ。➠交差点

A-B：BではなくAに属するデータ。➠カット



ブール演算を実行する前に、マウスを使用してデータを移動および回転できます。

• マウスホイールをクリックしたままにして、データを移動します。
• 右クリックしてデータを回転します

連合

2つ以上のメッシュを1つに結合します。

1.「ユニオン」をクリックしてダイアログウィンドウを開きます。

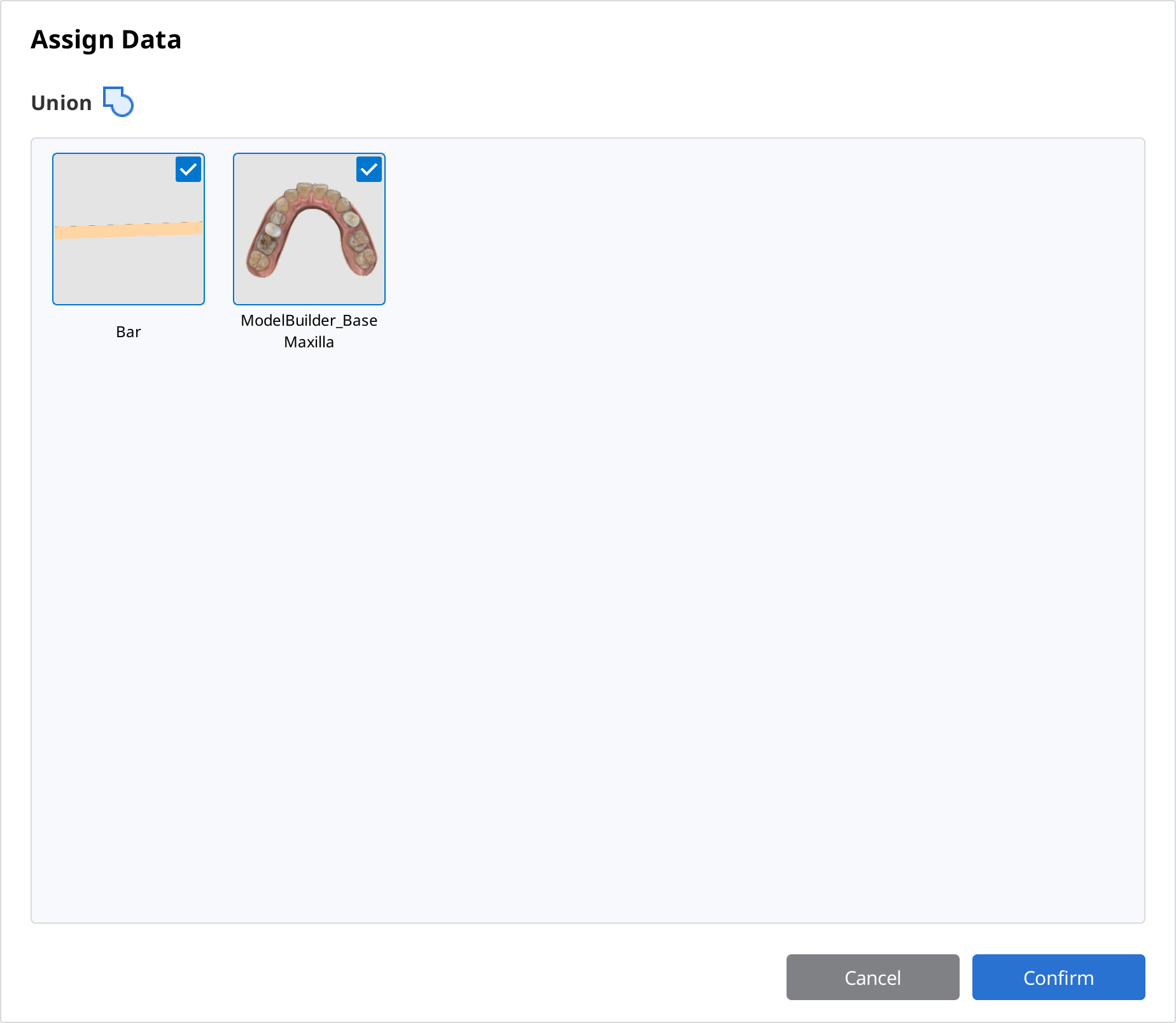

2. 2つ以上のデータを選択して結合します。

3. [確認]をクリックして、データを結合します。 データが正常に結合されると、データツリーに「United Mesh」という名前の新しいメッシュファイルが表示されます。 データツリーを使用して、データを簡単に表示および非表示にします。



「和集合」の例

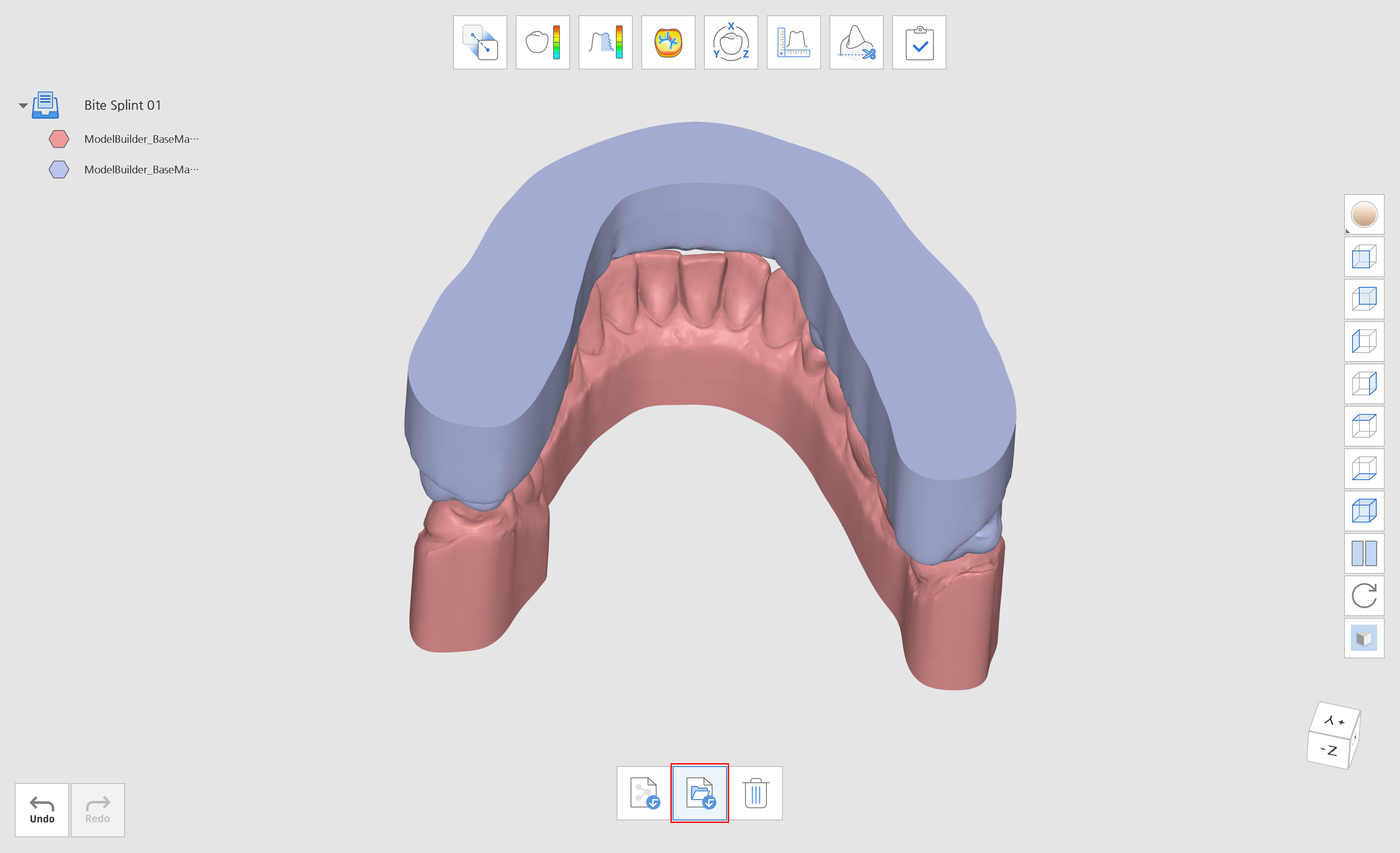

「ユニオン」機能を使用して、モデルにサポートバーを取り付けることができます。以下のモデルは、Medit Model Builderを使用して設計されました。このデータをMedit Linkからインポートし、Medit Designで開きます。 [ローカルファイルのインポート]をクリックして、PCからサポートバーをインポートします。

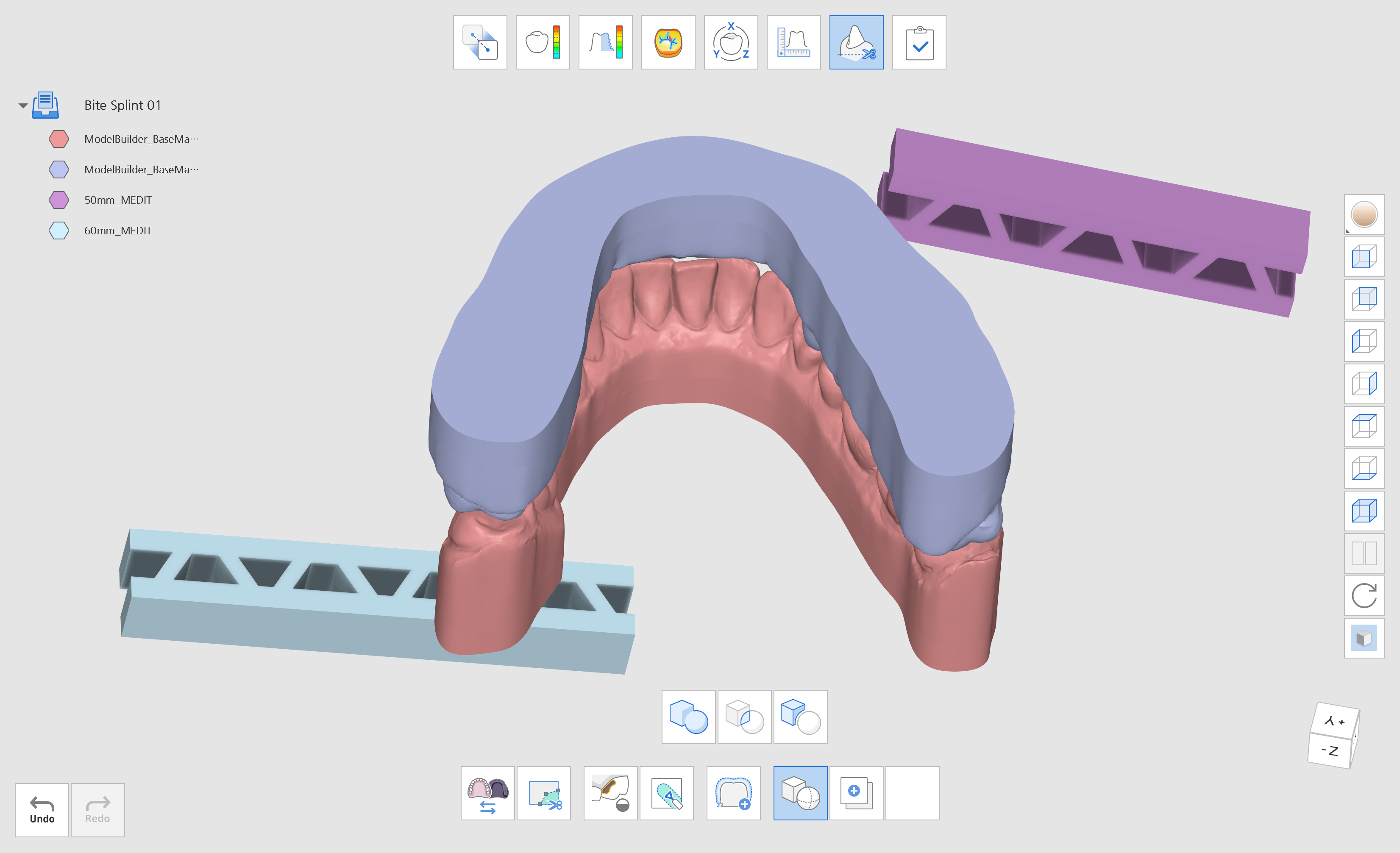

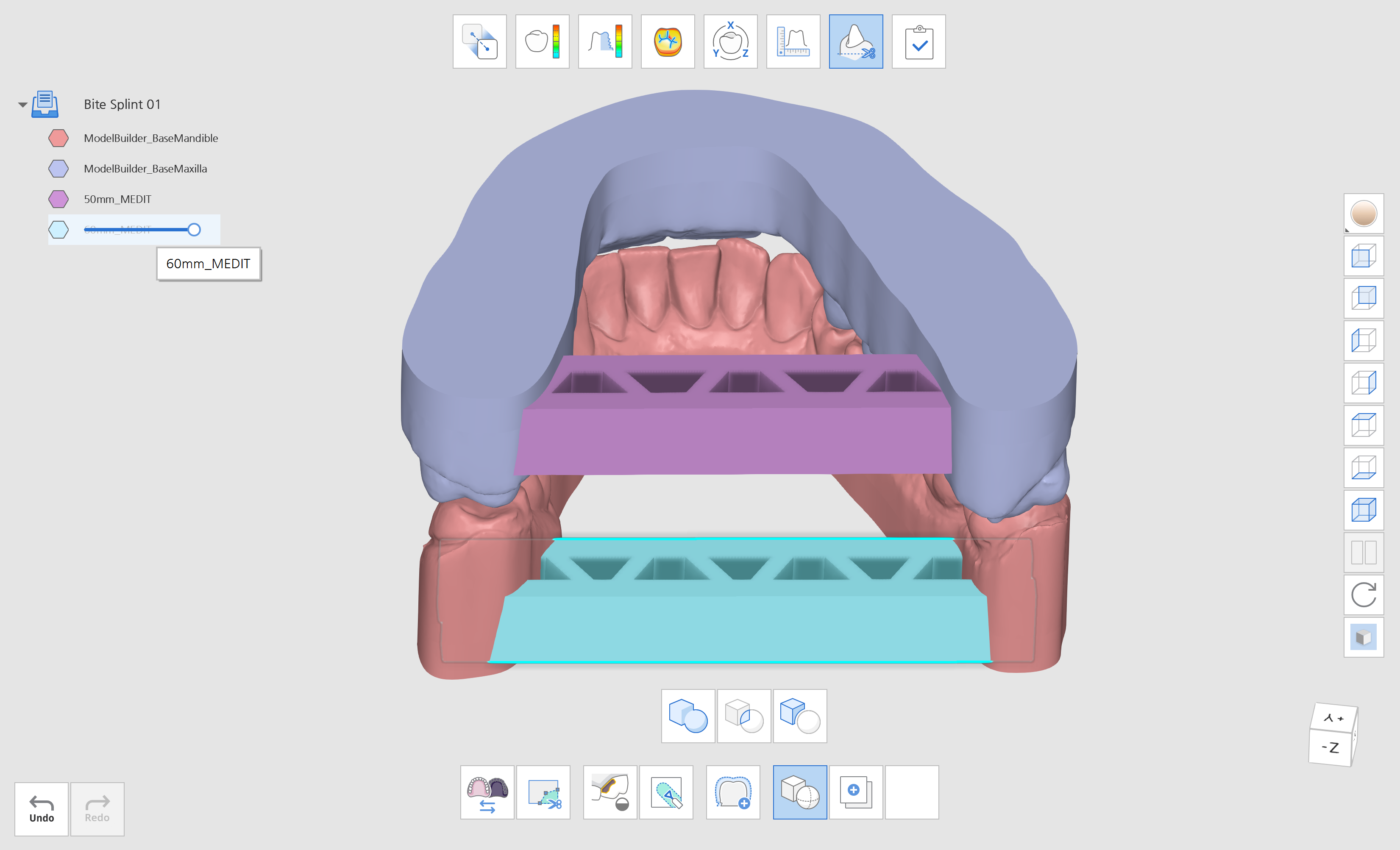

編集モードに移動し、「ブール値」をクリックします。それに応じてサポートバーを配置します。

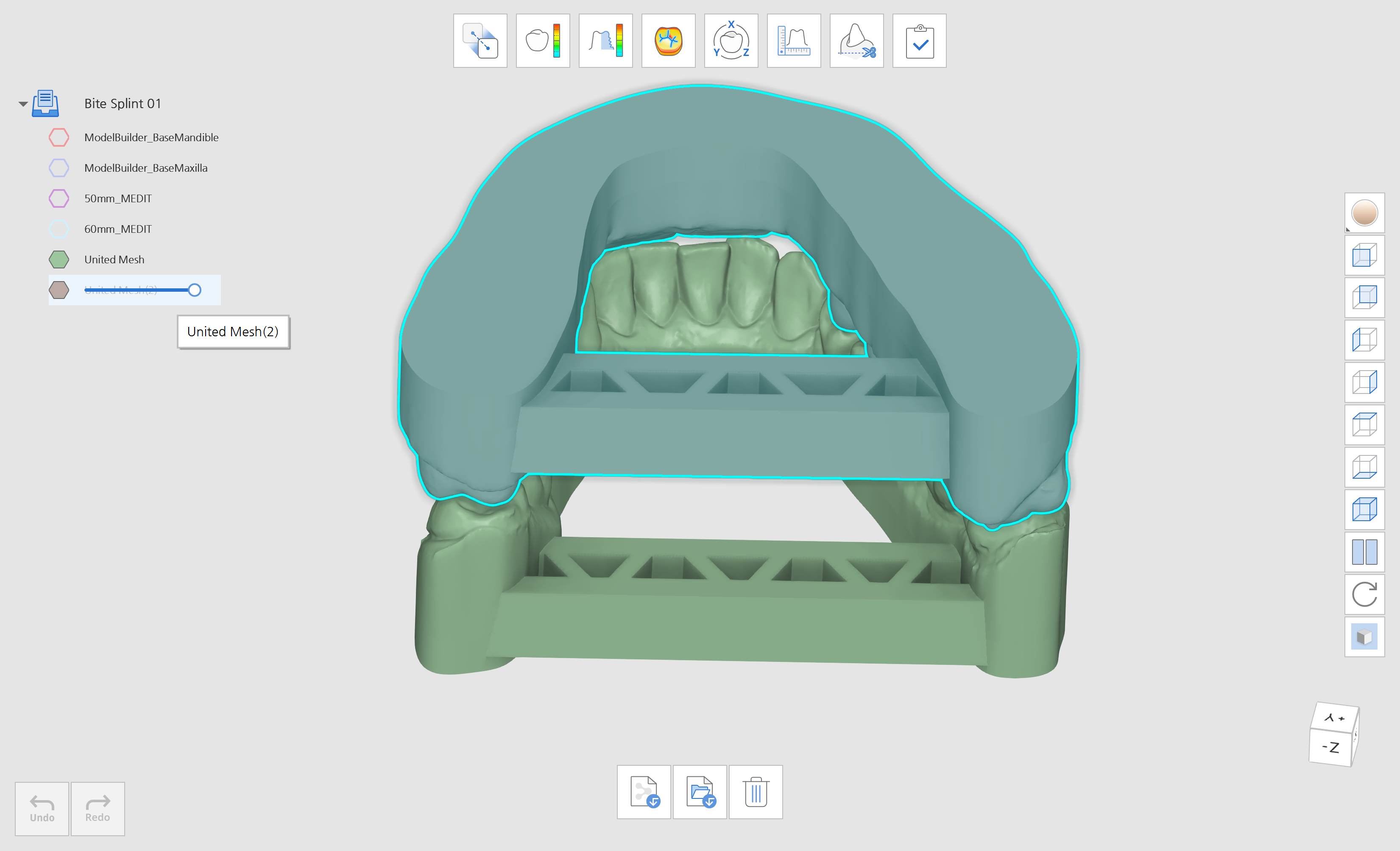

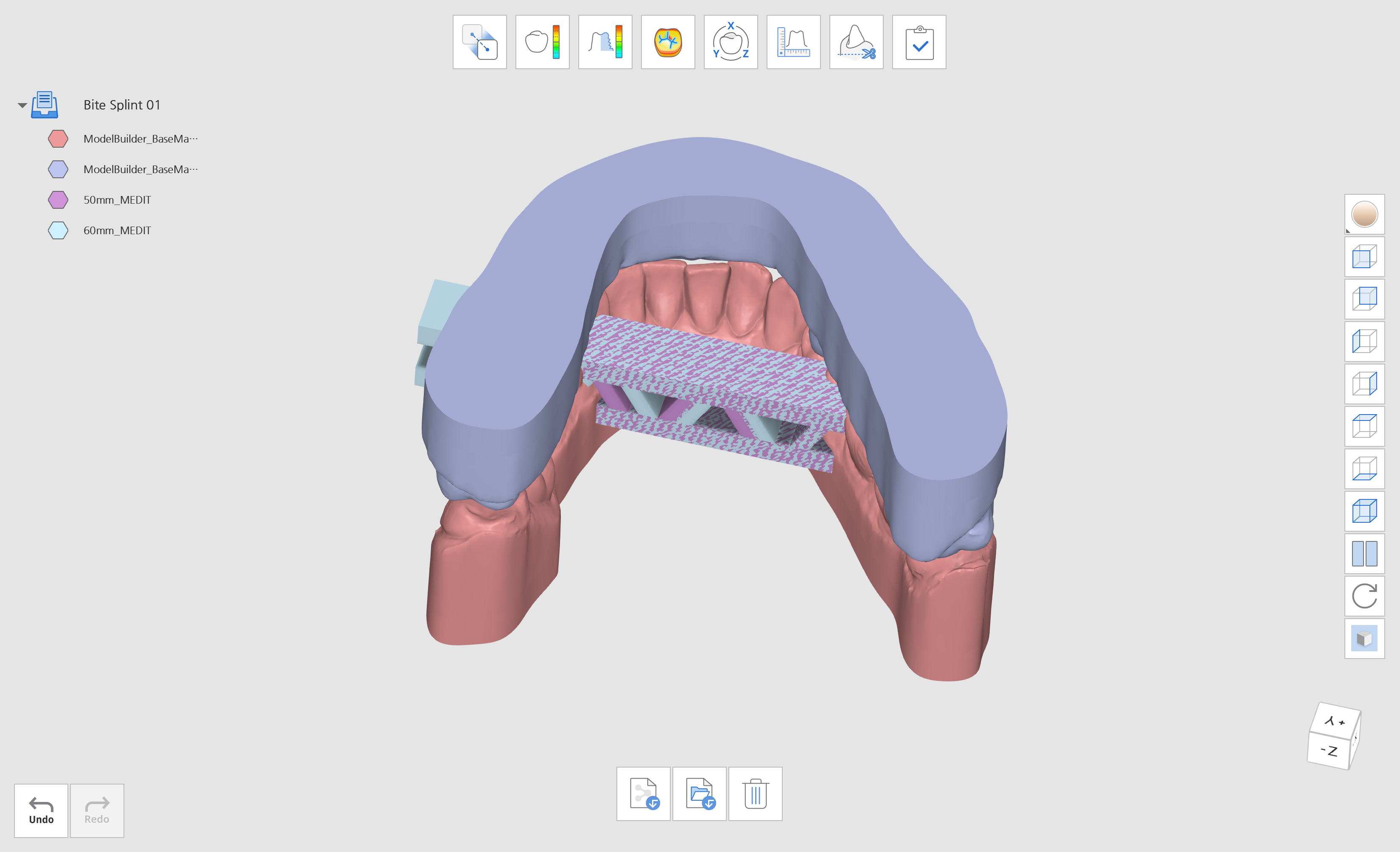

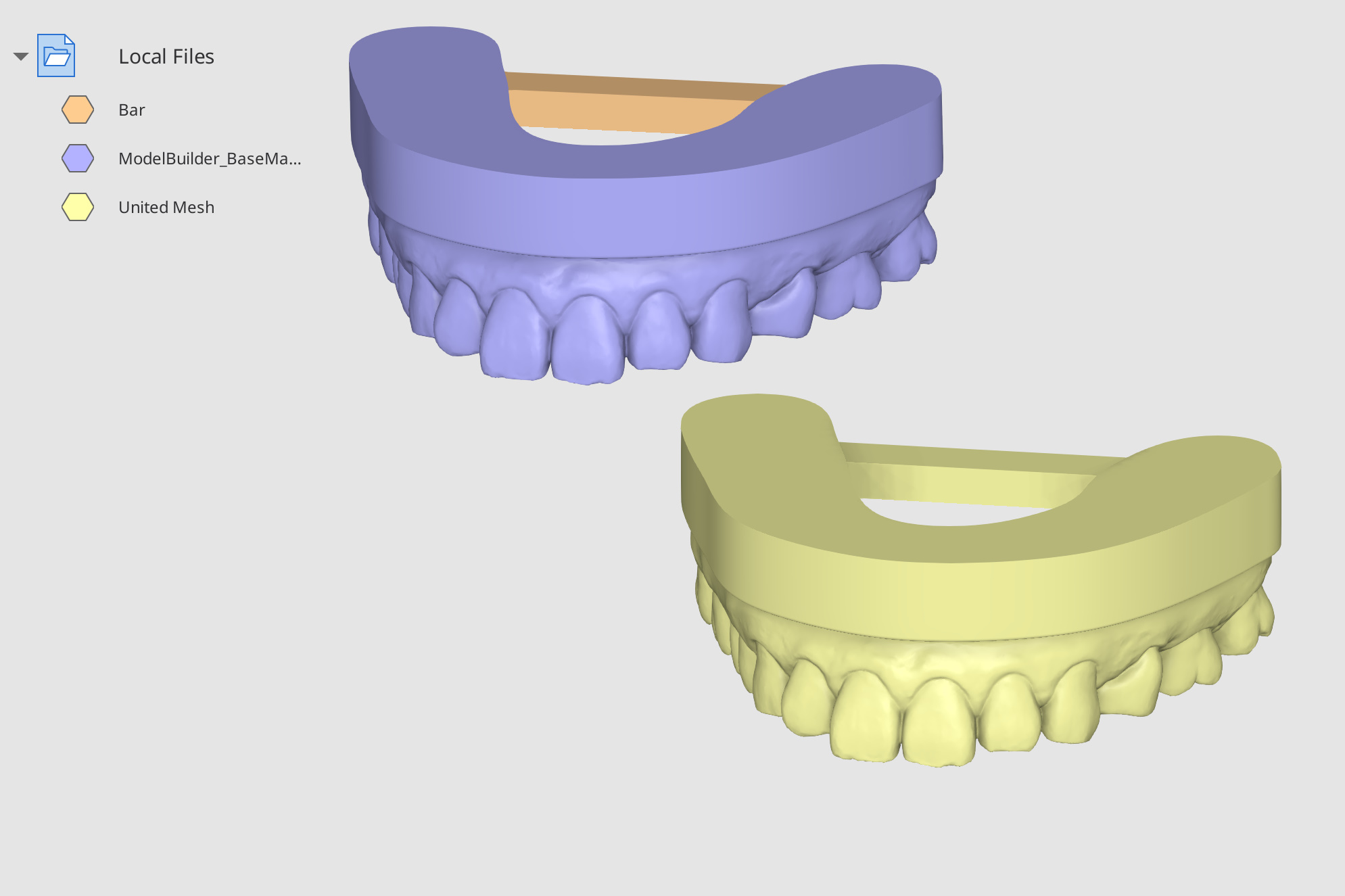

次に、「ユニオン」をクリックしてモデルを結合します。上顎データとサポートデータを組み合わせて、新しい統合メッシュモデルを作成します。下顎についても同じことを繰り返します。

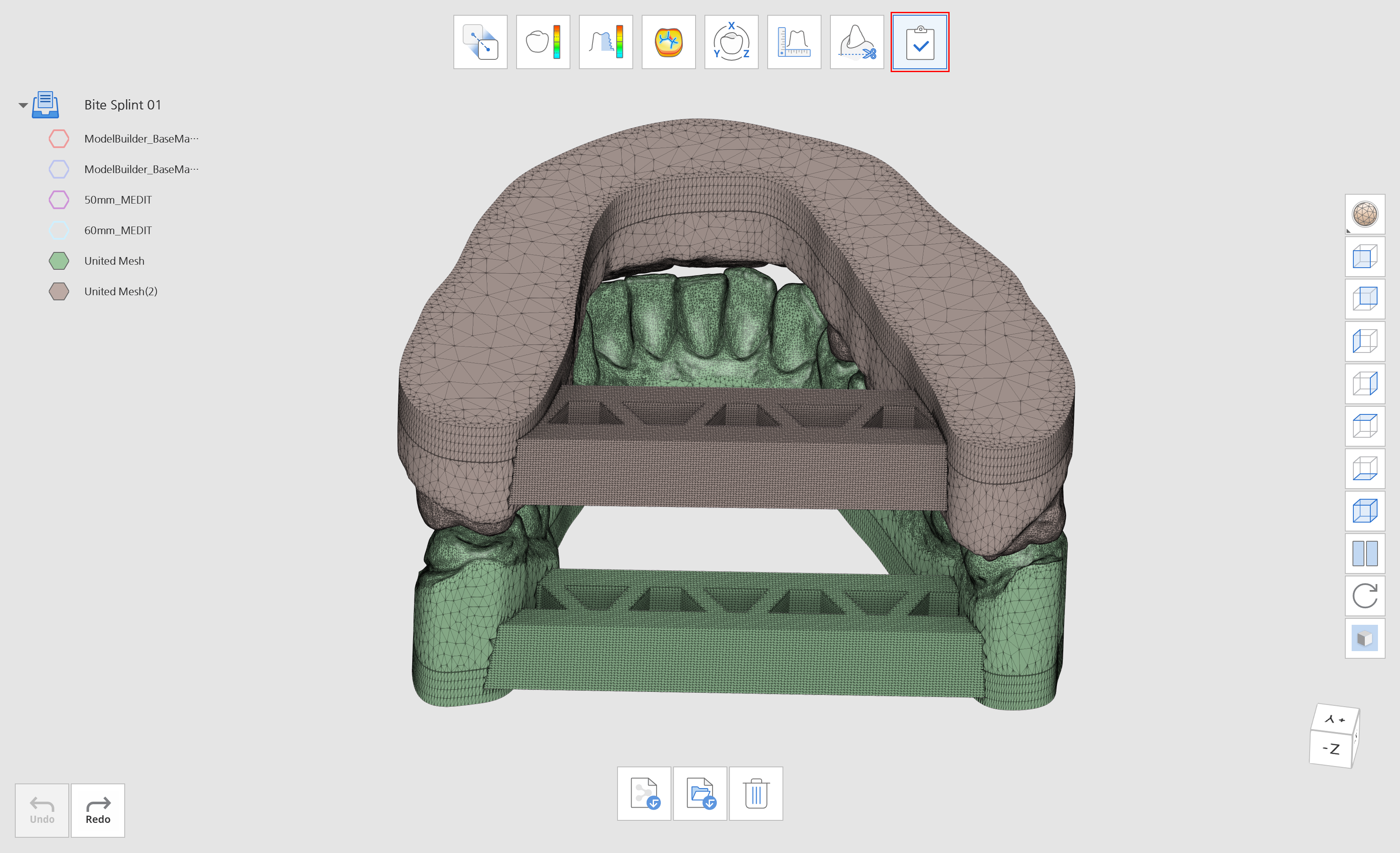

[完了]をクリックして終了し、データの保存方法を選択します。



交差点

交差するメッシュデータを抽出するために使用されます。

1.「交差点」アイコンをクリックしてダイアログウィンドウを開きます。

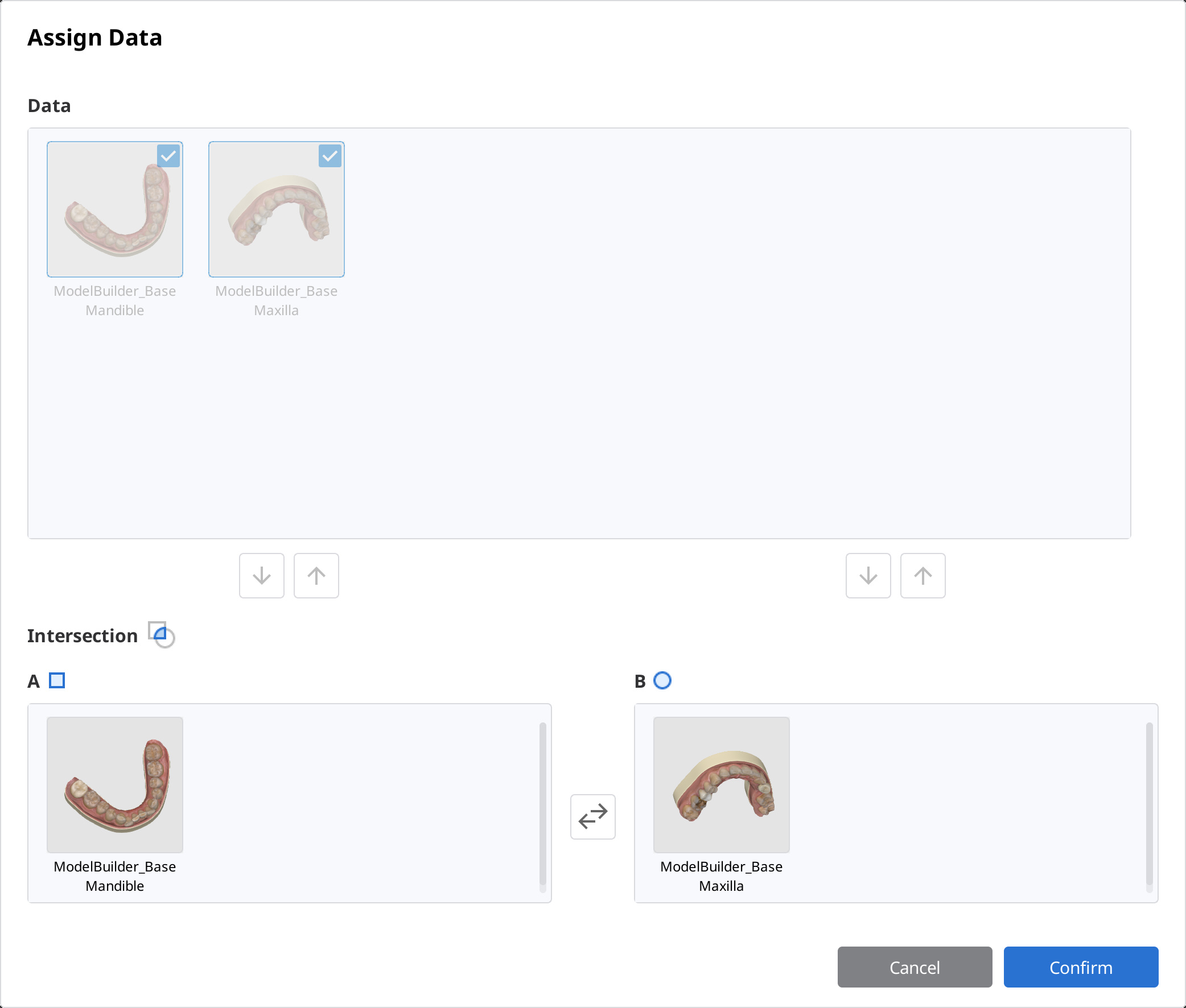

2. [データの割り当て]ダイアログウィンドウがポップアップ表示されます。矢印を使用してデータをAとBに割り当てます。データをAとBにドラッグアンドドロップすることもできます。

• 間違って割り当てた場合は、[AとBを入れ替え]をクリックするだけでデータを入れ替えることができます。

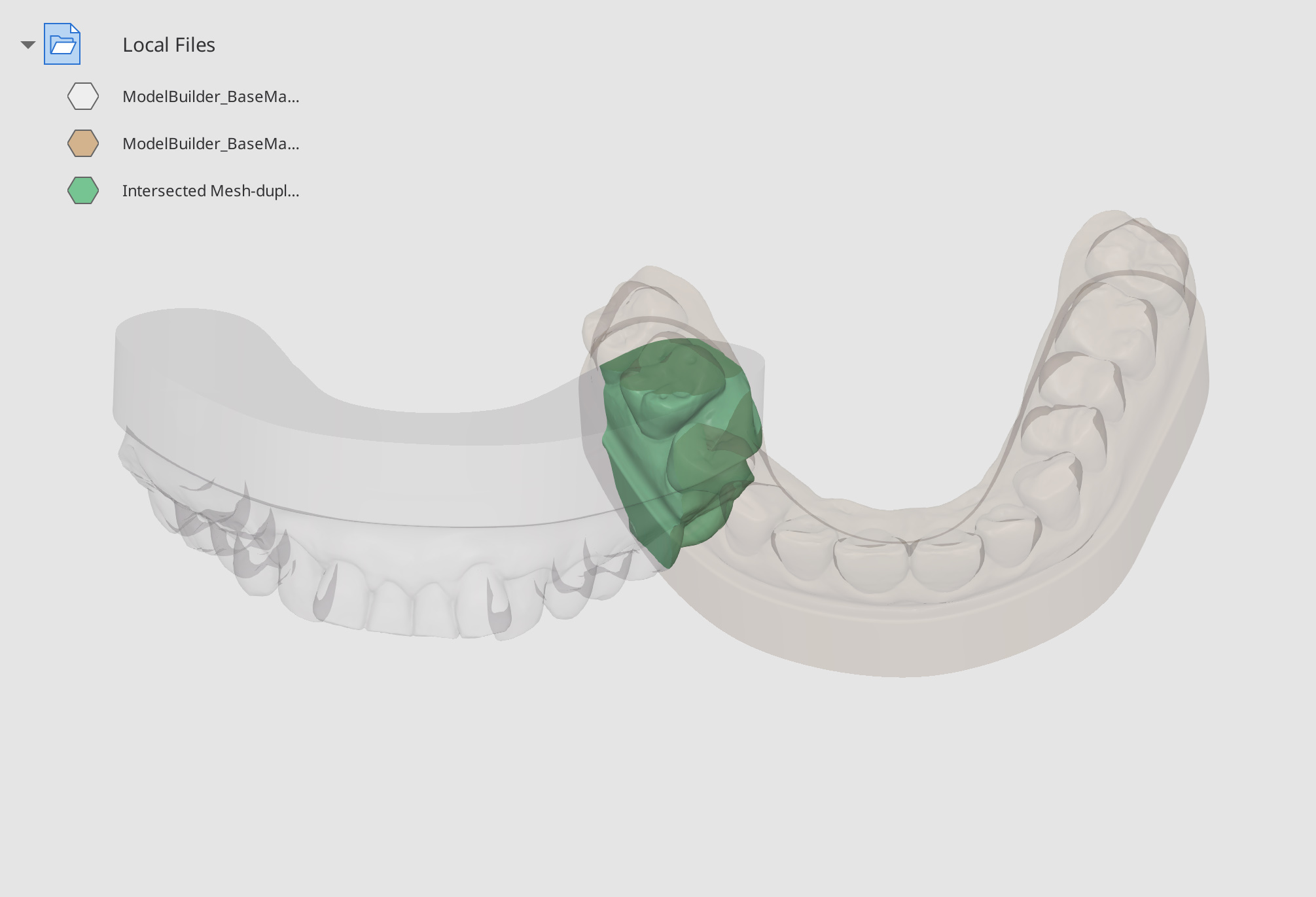

3. [確認]をクリックして、新しいデータファイルが作成されるのを待ちます。交差するメッシュデータが抽出されていることがわかります。



切る

Bと重なるメッシュをAから削除します。

1.「カット」アイコンをクリックしてダイアログウィンドウを開きます。

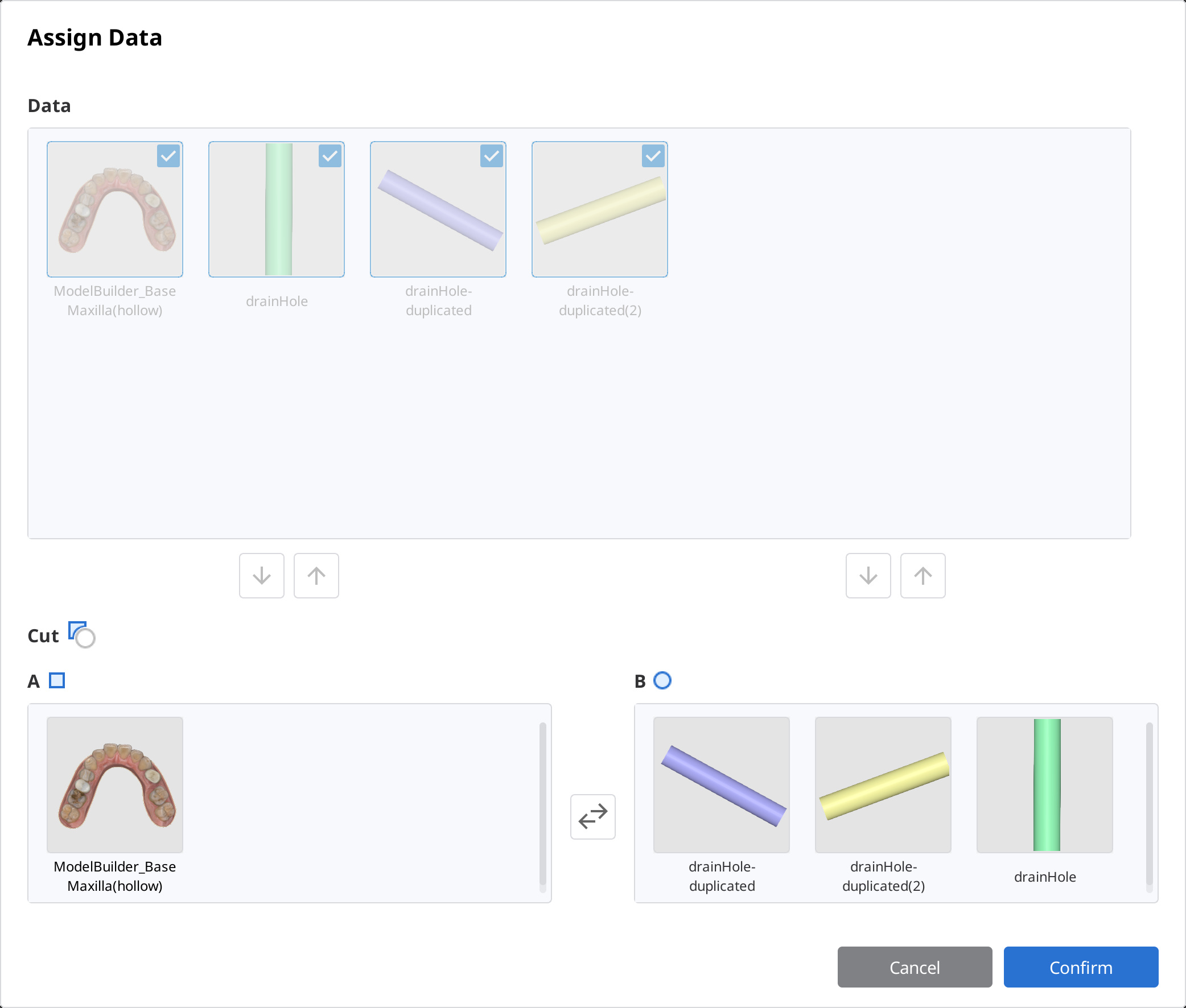

2. [データの割り当て]ダイアログウィンドウがポップアップ表示されます。矢印を使用してデータをAとBに割り当てます。データをAとBにドラッグアンドドロップすることもできます。

• 間違って割り当てた場合は、[AとBを入れ替え]をクリックするだけでデータを入れ替えることができます。

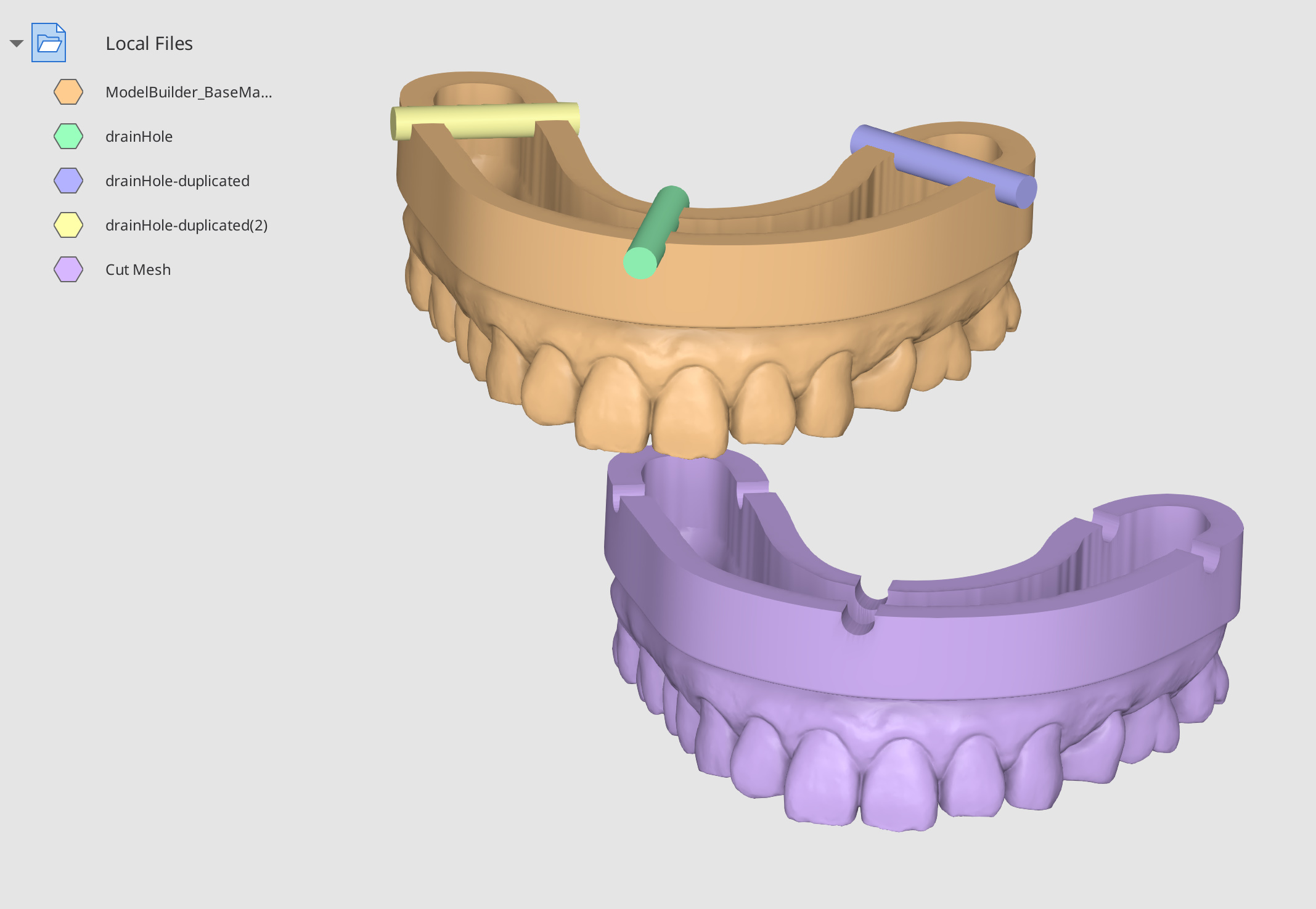

3. [確認]をクリックして、新しいデータファイルが作成されるのを待ちます。 Bと重なるAのメッシュが削除され、オクルージョンデータが削除されていることがわかります。



「カット」の例

「カット」機能を使用して、カスタムトレイに穴を作成できます。以下のモデルは、Medit Model Builderを使用して設計されました。このデータをMedit Linkからインポートし、Medit Designで開きます。 [ローカルファイルのインポート]をクリックして、PCからサポートバーをインポートします。

シリンダーファイルをインポートし、ニーズに合わせて複製します。

💡 ヒントとヒント

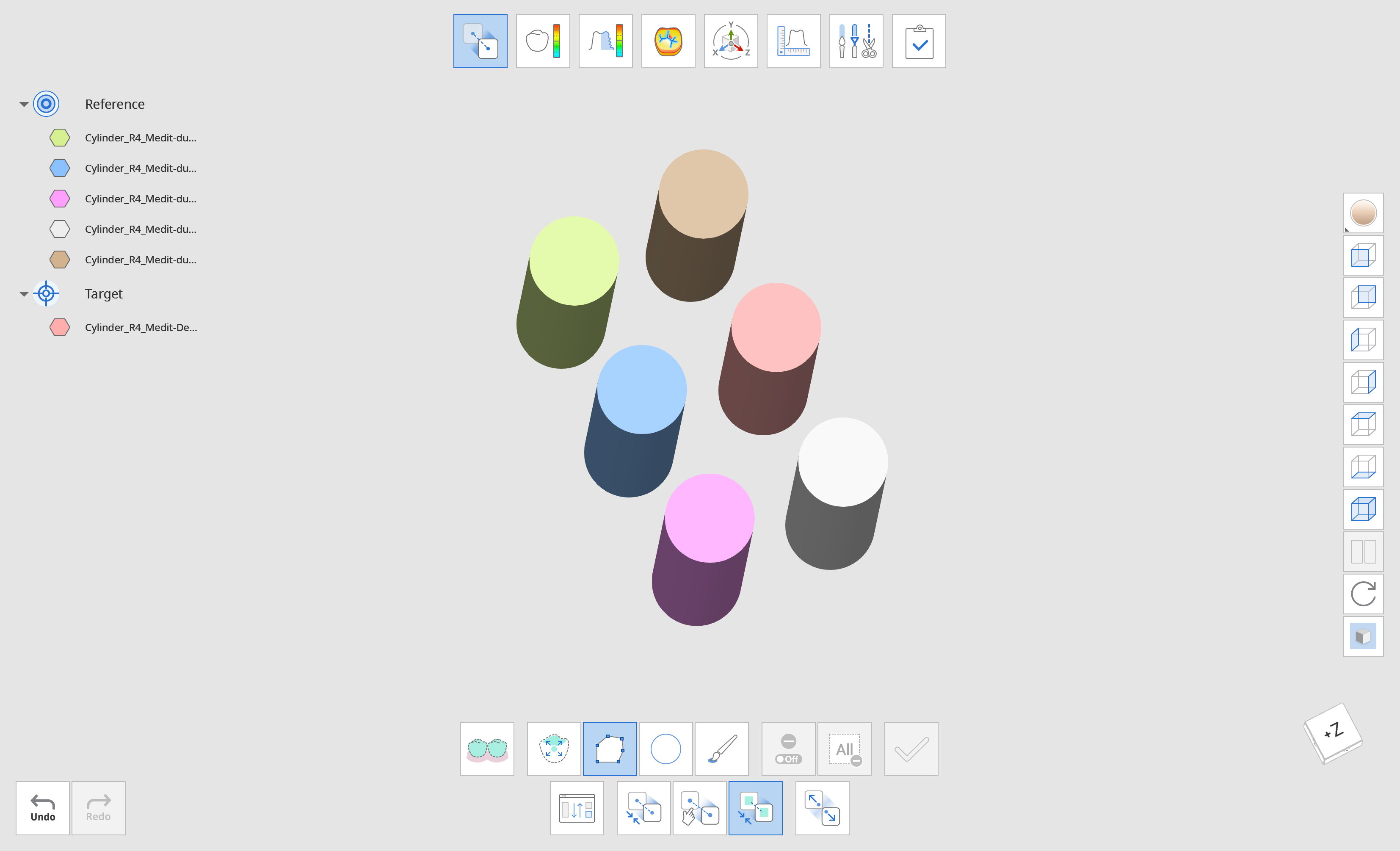

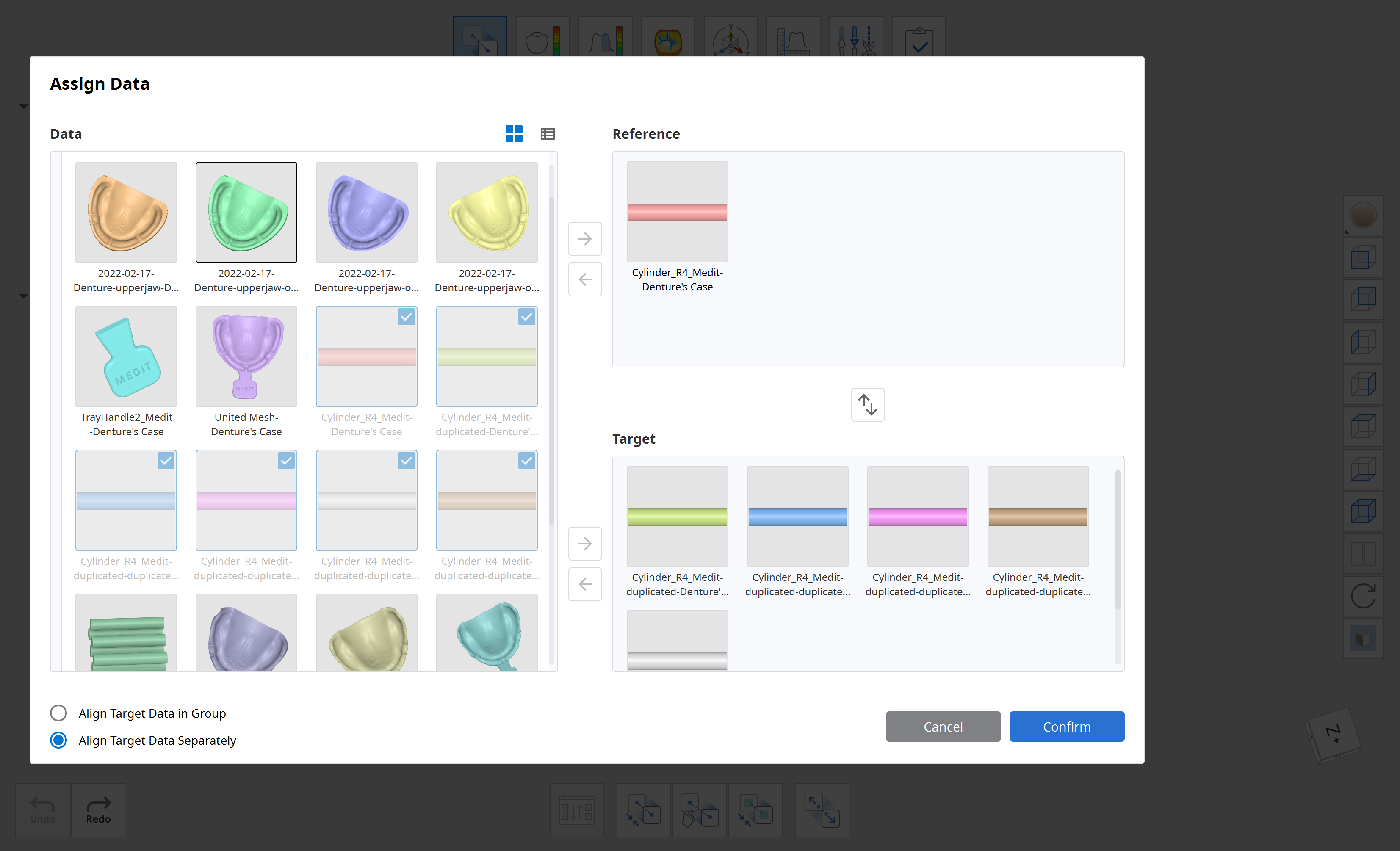

「整列」の「デタッチ」機能を使用して、それらを均等に配置することができます。 [整列]で、円柱データの1つを参照に配置し、残りをターゲットに配置します。次に、[ターゲットデータを個別に整列する]オプションを選択します。その後、「デタッチ」ボタンをクリックすると、ターゲットデータが均等に配置されます。

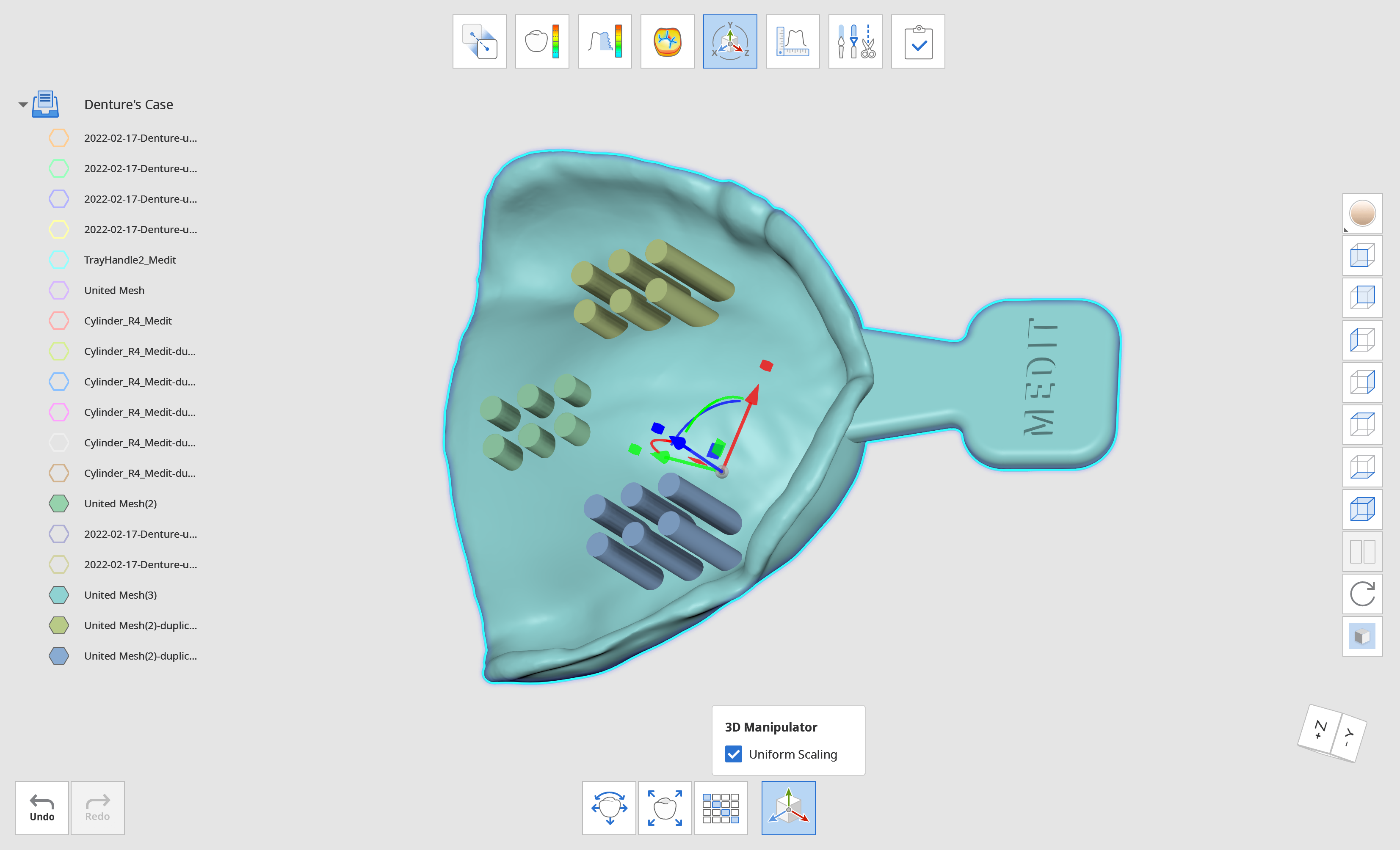

「ユニオン」を使用して、6つのシリンダーを1つのセットに結合します。セットを3回複製して、6つのシリンダーの3つのセットを作成します。シリンダーセットを次のように配置し、「カット」機能を使用して穴を作成します。シリンダーセットをBに割り当てて、A（A-B）から削除できるようにします。

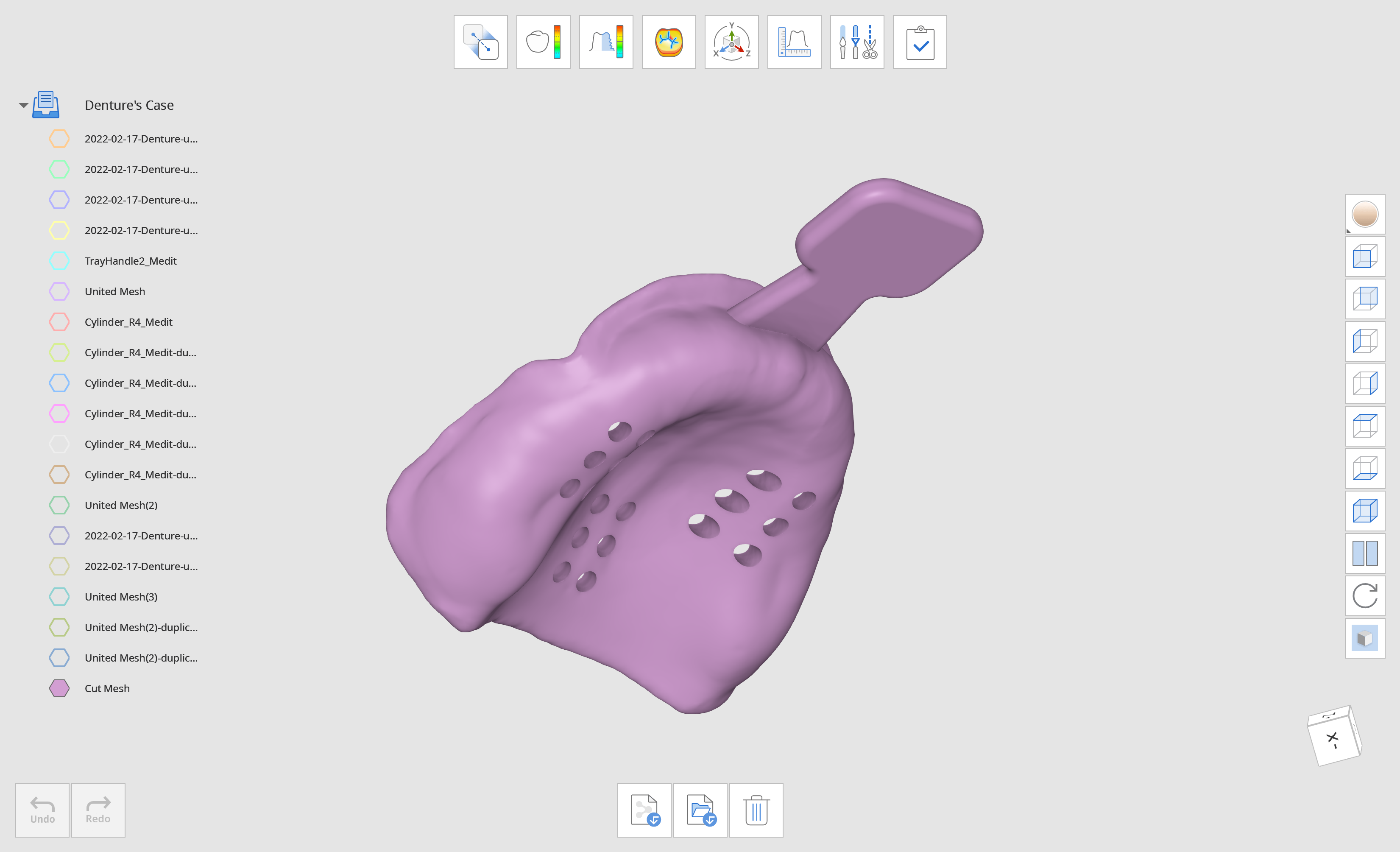

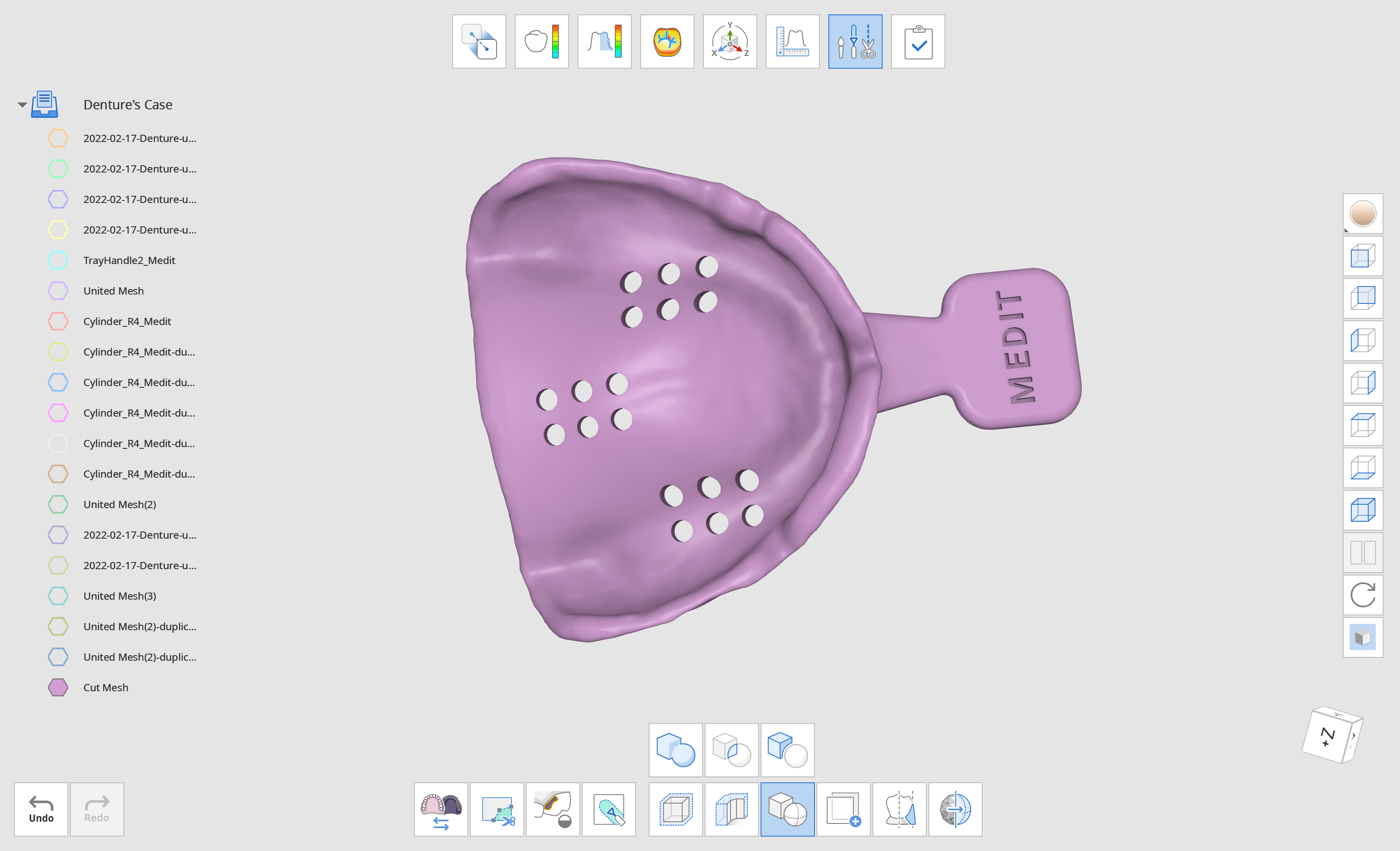

「確認」をクリックすると、最終結果が表示されます。
