モード > ダイの作成

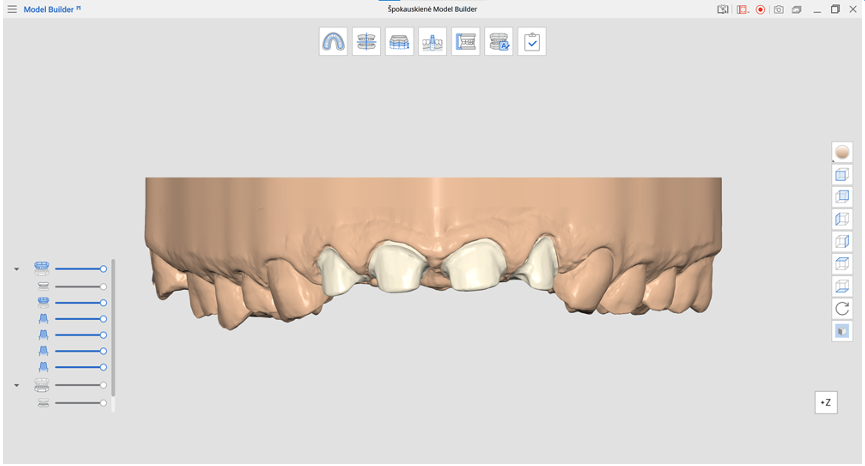

「ダイ作成モード」では、ベースモデルから取り外し可能な個別のダイを作成できます。ダイギャップ、ピンの高さ、マージンからの余分なギャップなど、提供されている多数のオプションを使用して、ダイを簡単にカスタマイズできます。「カットアウトダイ」や「エクストラダイ」など、ダイを作成する追加の方法もあります。

❏ ツールボックス

ダイを追加する

• ベースにダイを追加します。

マージンライン

• 準備した歯にマージンラインを描きます。

隣接する歯の選択

• マージンラインを使用してダイを作成する代わりに、隣接する歯を選択します。

視点からダイ挿入経路を設定する

• ダイ挿入経路を視線方向から調整・設定します。

消去

• 現在のダイを削除します。

ダイナンバリング

• ダイスに歯数を追加します。

取り外し可能なダイ

• ベースから取り外し可能なダイを作成します。

余分なダイ

• マージンをトリミングしたベースとともに、追加のダイを作成します。

ダイオプション

• ダイをカスタマイズする

💡 すばやくアクセスできるように、調整可能なオプションをカスタムプリセットとして保存します。

プレビュー

• 次のステップに進む前に、ダイをプレビューします。

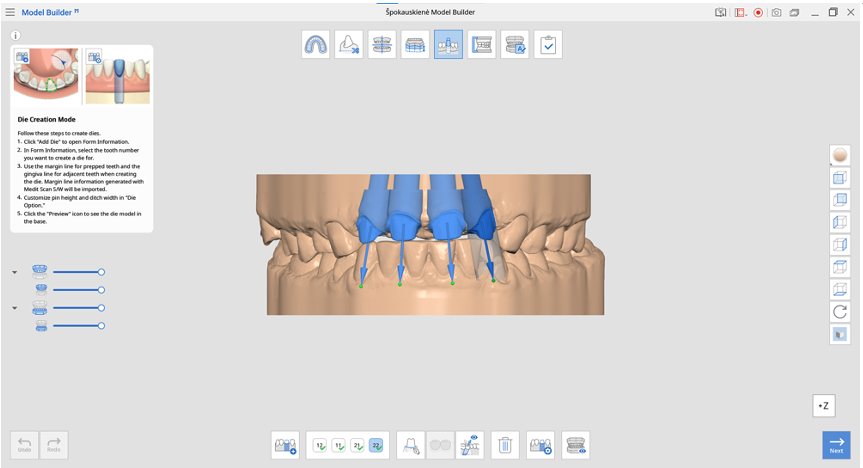

1. Medit Linkからケースをインポートした場合、フォーム情報はすぐに利用可能になります。隣接する歯に個別のダイを作成する場合は、[ダイの追加]をクリックしてフォーム情報を開きます。

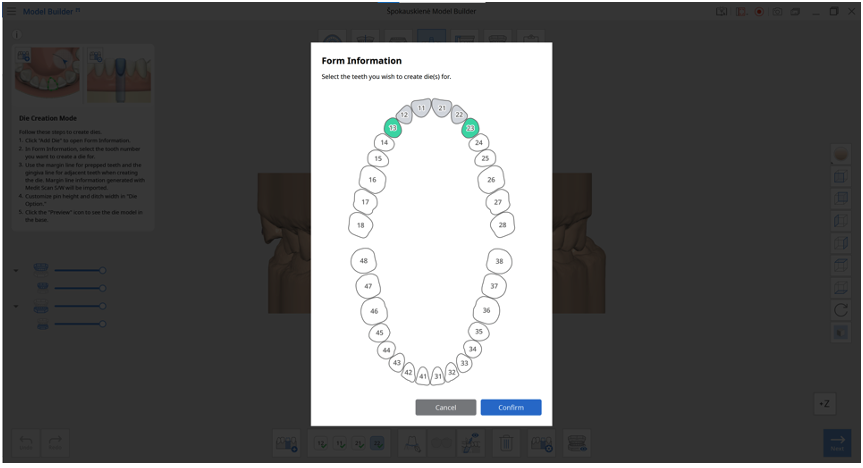

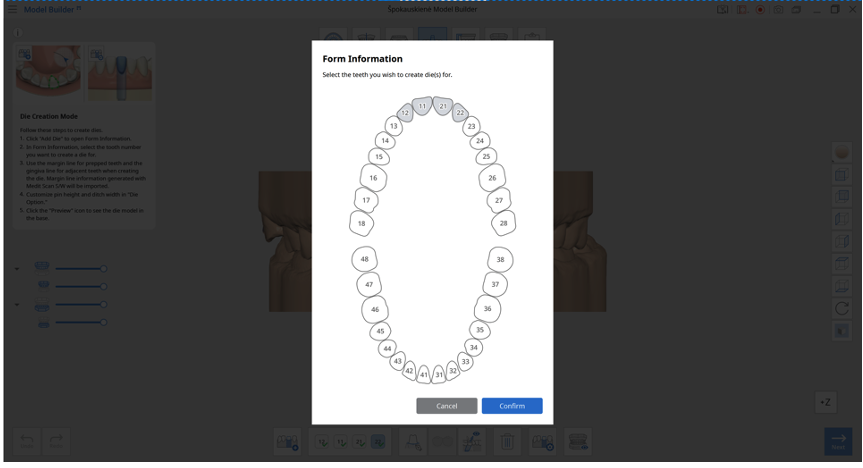

2. [フォーム情報]で、ダイを作成する歯番号を選択します。

3.ダイを作成するときは、準備した歯にはマージンラインを使用し、隣接する歯には歯肉ラインを使用します。 Medit  Scan S / Wで生成されたマージンライン情報がインポートされます。

• 曲率表示モード：トグルを使用して、好みに応じて曲率表示モードのオンとオフを切り替えることができます。
• 選択ビュー：トグルを使用して、設定に基づいて選択ビューのオンとオフを切り替えることができます。
• 自動作成：マウスの左ボタンを使用して独自の線を描画し、ポイントをドラッグして選択します。
• 手動作成：マウスの左ボタンを使用してポイントをドラッグおよび選択して、独自の線を描画するために使用されます。
• 編集：マウスを使用してマージンライン上のポイントを編集します。左クリックしてポイントを追加し、右クリックしてポイントを削除します。
• 削除：マージンラインを削除します。
• 終了：終了して、ダイ作成モードに戻ります。

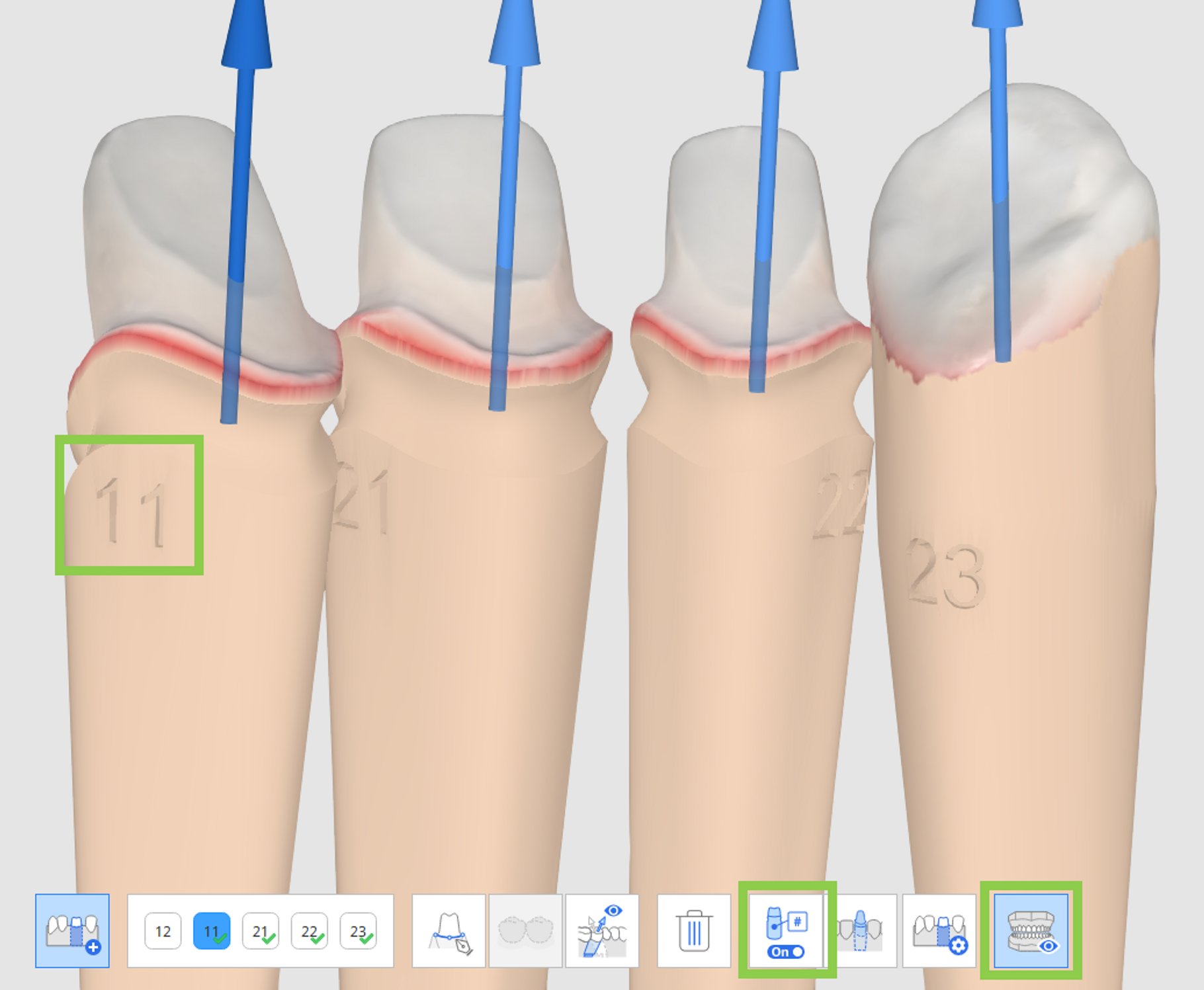

4. 複数のダイスを作成する場合は、ダイスに歯数を刻印します。 [Die Numbering] をクリックして、対応する歯の番号で金型を自動的に項目化し、プレビュー オプションで結果を確認します。

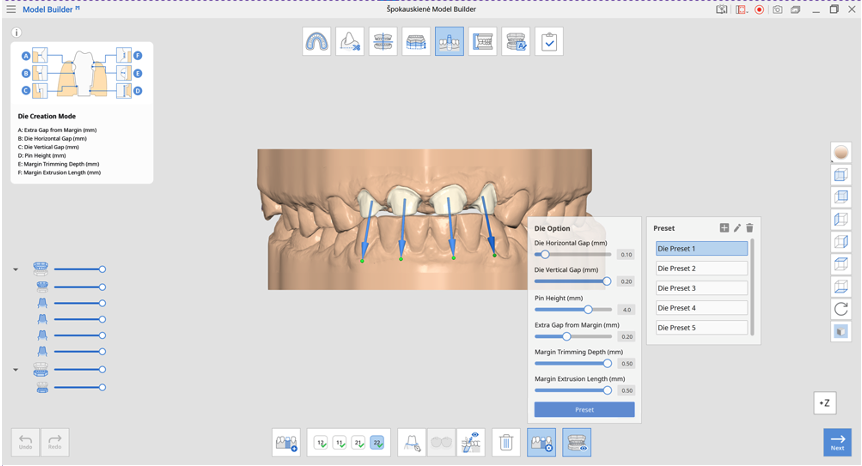

5. 提供されているさまざまなパラメータを使用して、「ダイオプション」でダイをカスタマイズします。

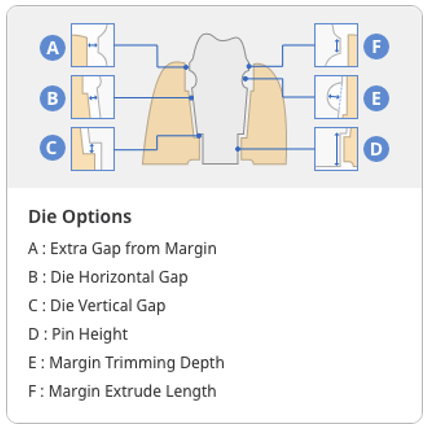

¶ ダイオプション

• マージンからの余分なギャップ：マージンラインとベースの間の余分なギャップスペースを調整します。
• ダイの水平方向のギャップ：ダイとベースの間の水平方向のギャップを調整します。
• ダイの垂直方向のギャップ：ダイとベースの間の垂直方向のギャップを調整します。
• ピンの高さ：ピンの高さを調整します。
• マージントリミング深度：マージンラインからのトリミングが必要な追加の深度を指定します。
• マージン押し出し長さ：押し出しているマージンの長さを指定します。

💡 出力ファイルをMedit Linkに保存すると、各ダイが個別に保存されます。

5. [プレビュー]アイコンをクリックして、ベースのダイモデルを表示します。
