モード > ベース作成

ベース作成モード

このモードは、ベースタイプを選択し、ベースの高さ、中空モデルの壁の厚さ、排水穴の数などのさまざまなパラメータを調整できるため、モデル作成の鍵となります。

❏ ツールボックス

Base タイプ

• 使用可能な基本タイプの1つを選択します：ABO、プレート、またはプレートレスモデル。

全高（mm）

• このスライダーを使用して、ベースデータとスキャンデータを含むモデルの全高を調整します。

💡 モデルの全高は最大99mmです。高さ制限を設定するには、3Dプリンターで印刷できるモデルの最大高さを確認すると便利な場合があります。



中空形状

• ベースをくり抜き、壁の厚さを調整します。

💡 ベース形状をくり抜くことは、より少ない材料を使用してモデルを印刷するときに役立ちます。各タイプのベースはくり抜くことができます。



肉厚（mm）

• モデルをくり抜くことを選択したら、このスライダーを使用して壁の厚さを調整します。

💡 壁の厚さの範囲：2mm〜4mm。 3Dプリンターの推奨設定を確認し、このスライダーを使用して壁の厚さを調整します。



ストレート/カーブ（ストレート）

• スキャンデータの端でベースをまっすぐにします。プレートレスモデルでのみ使用できます。



ストレート/カーブ（カーブ）

• スキャンデータの端でベースを湾曲させます。プレートレスモデルでのみ使用できます。



排水穴を作成する

• 樹脂用の排水穴を作成し、その量、直径、およびベースからの距離を設定します。

💡 排水穴を使用すると、余分な樹脂を取り除き、モデル内に材料が詰まらないようにするため、樹脂プリントに役立ちます。

💡 中空モデルでのみ機能します。

インフィル

• 中空ベースの内部にハニカム構造を作成します。

面取り

• オンにすると、ベベルが作成されます。

プレビュー

• 次のステップに進む前に、モデルをプレビューします。

💡以下のストレートベースとカーブベースの違いをチェックしてください.

真っ直ぐ	曲がった

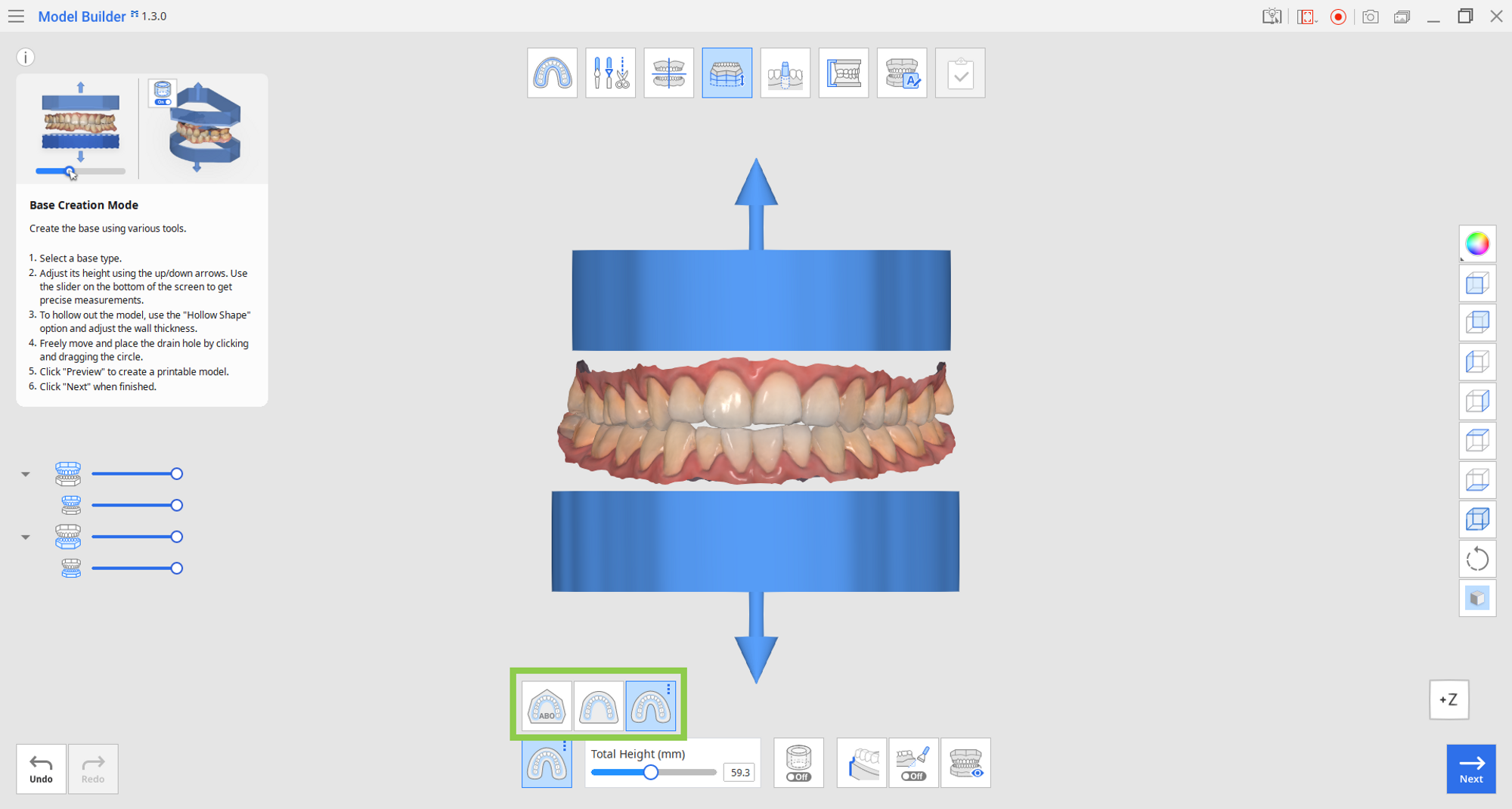

1. まず、ABO、プレート、プレートレスの 3 つのオプションからベース タイプを選択します。

ABO

• ABO モデルを作成します。
• この矯正オプションは、上顎の土台を均等な角度で作成しますが、下顎の土台は楕円形になります。

プレート付きモデル

• ベース プレート モデルを作成します。
• プレートはスキャン データの形状に従います。

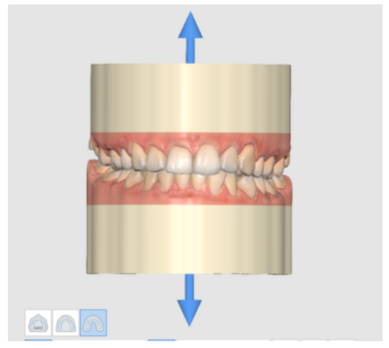

プレートレスモデル

• プレートレス モデルを作成します。
• 通常は馬蹄形ですが、台座はスキャンデータの形状を再現します。

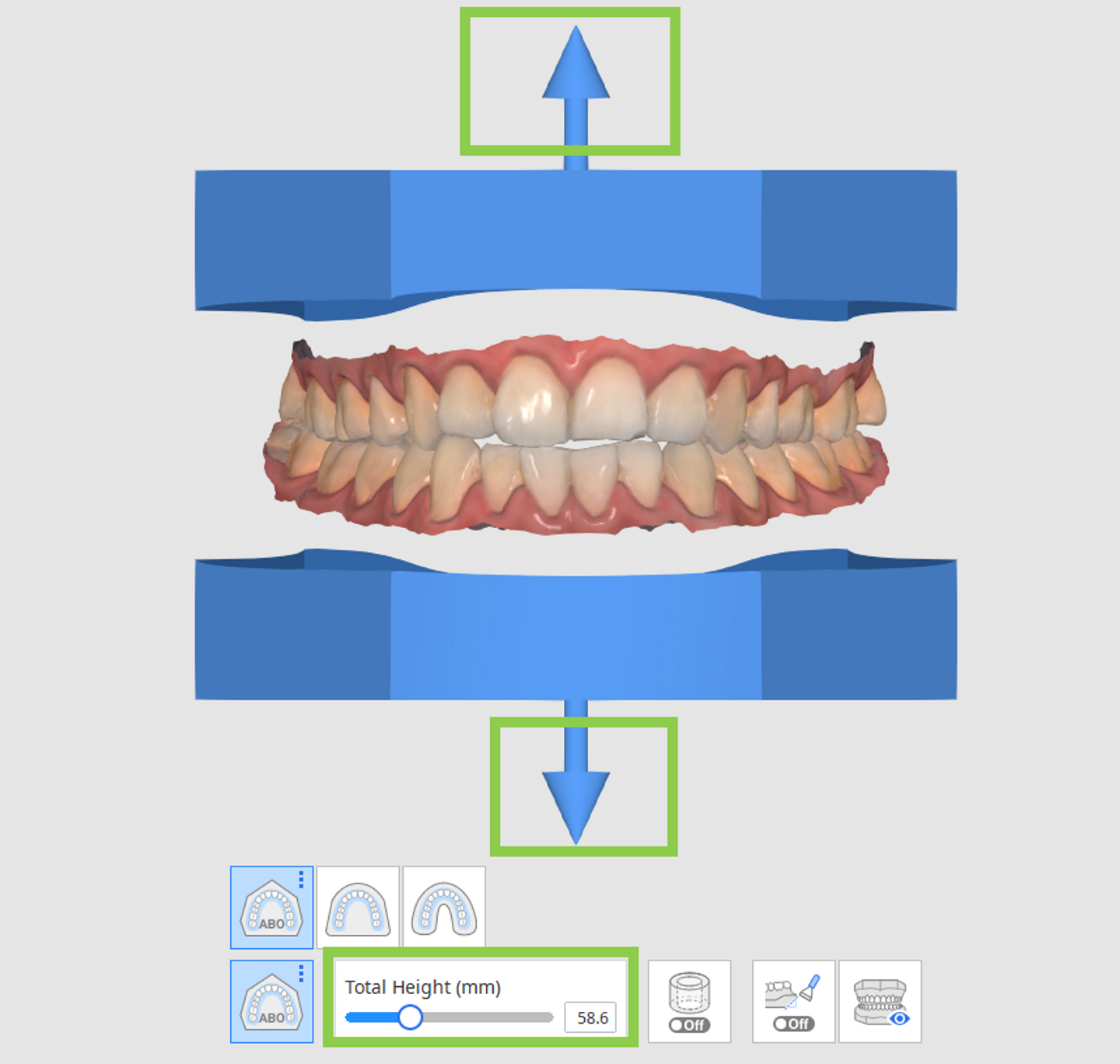

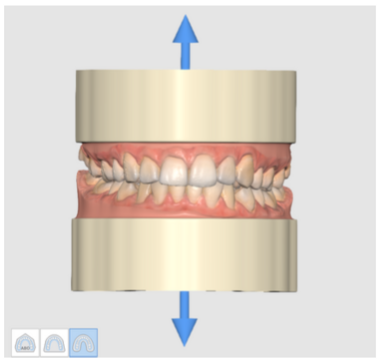

スキャンデータにある上下の矢印を使用して、ベースの高さを調整できます。 または、下部にあるスライダーを使用して正確な測定値を取得します。

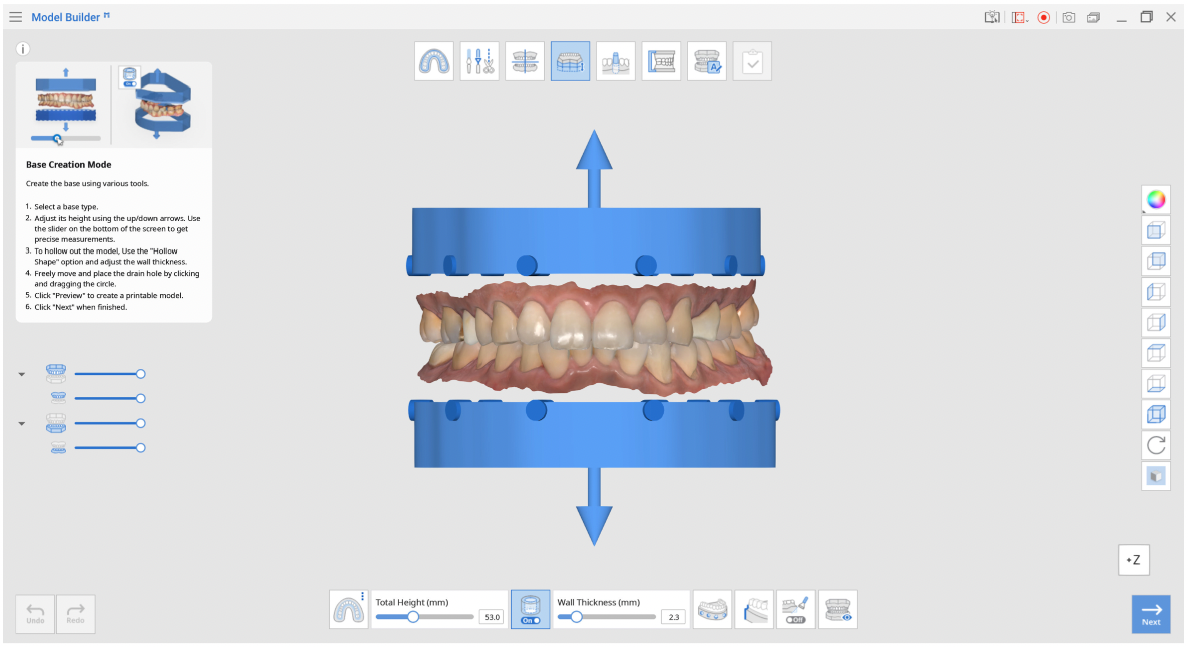

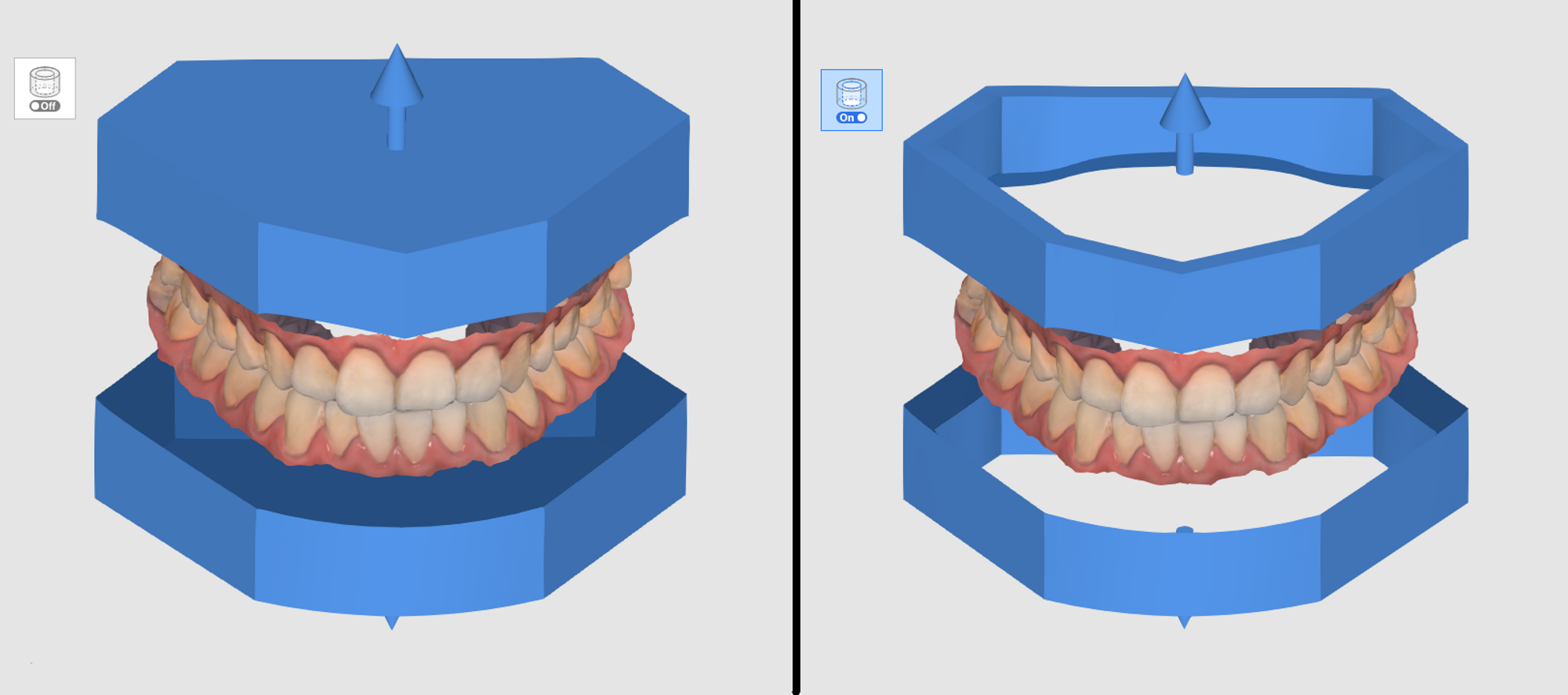

2. 下の画像のように土台を空っぽにしたい場合は「中空形状」をオンにします。

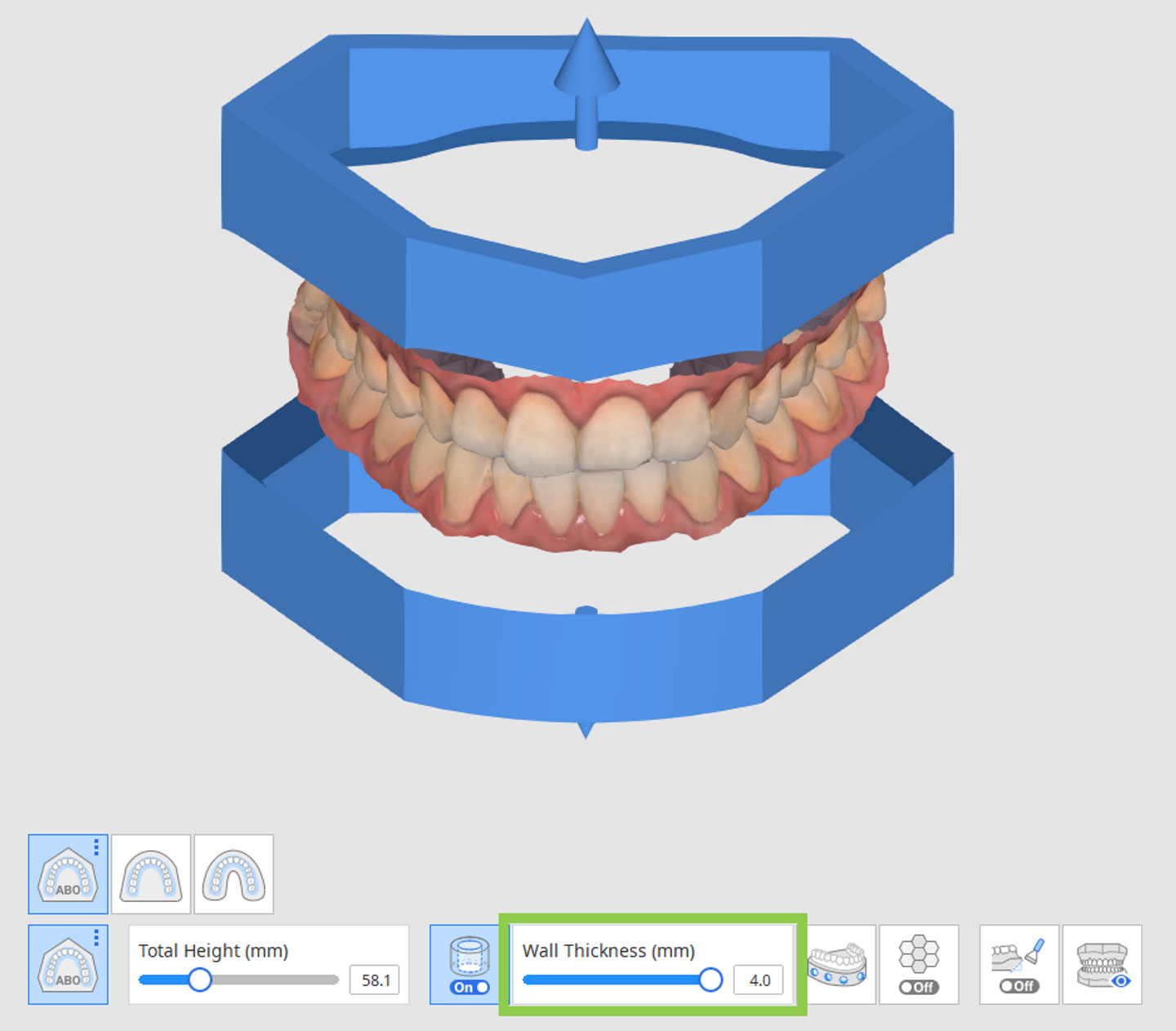

• くり抜かれたベースは、壁の厚さを調整することでさらにカスタマイズできます。

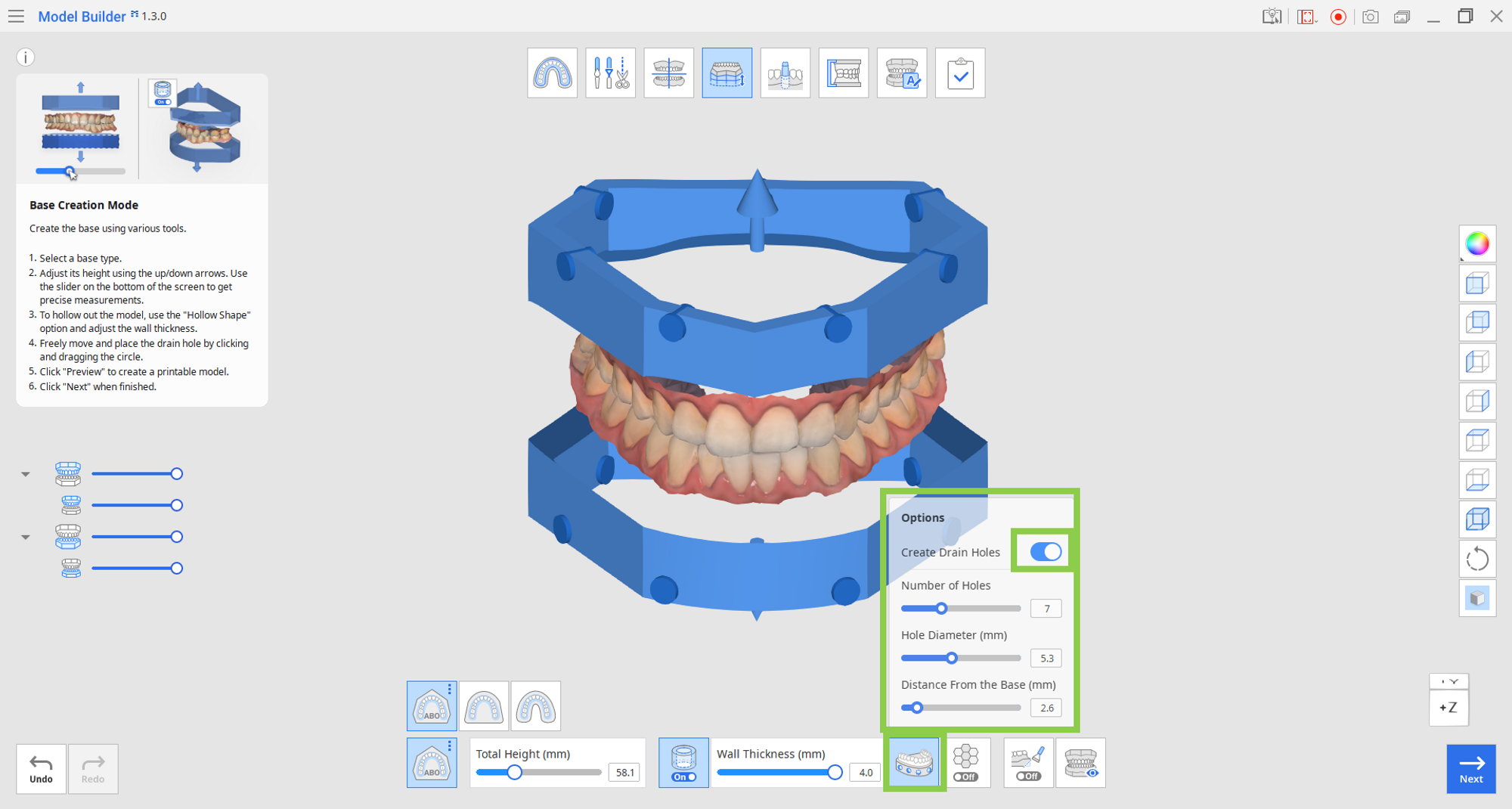

3. 下部にある [Create Drain Holes] アイコンをクリックし、トグルをオンにして、中空モデルの排水穴を作成します。 ボックスの水抜き穴に使用できるパラメーター オプションを確認し、必要に応じて調整します。

パラメーター

• 穴の数: 各アーチの排水穴の数 (1 ～ 15) を指定します。
• 穴の直径(mm): 排水穴の直径を指定します (すべてに適用されます)。
• ベースからの距離: モデルのベースから数えて、希望する水抜き穴の位置を指定します。

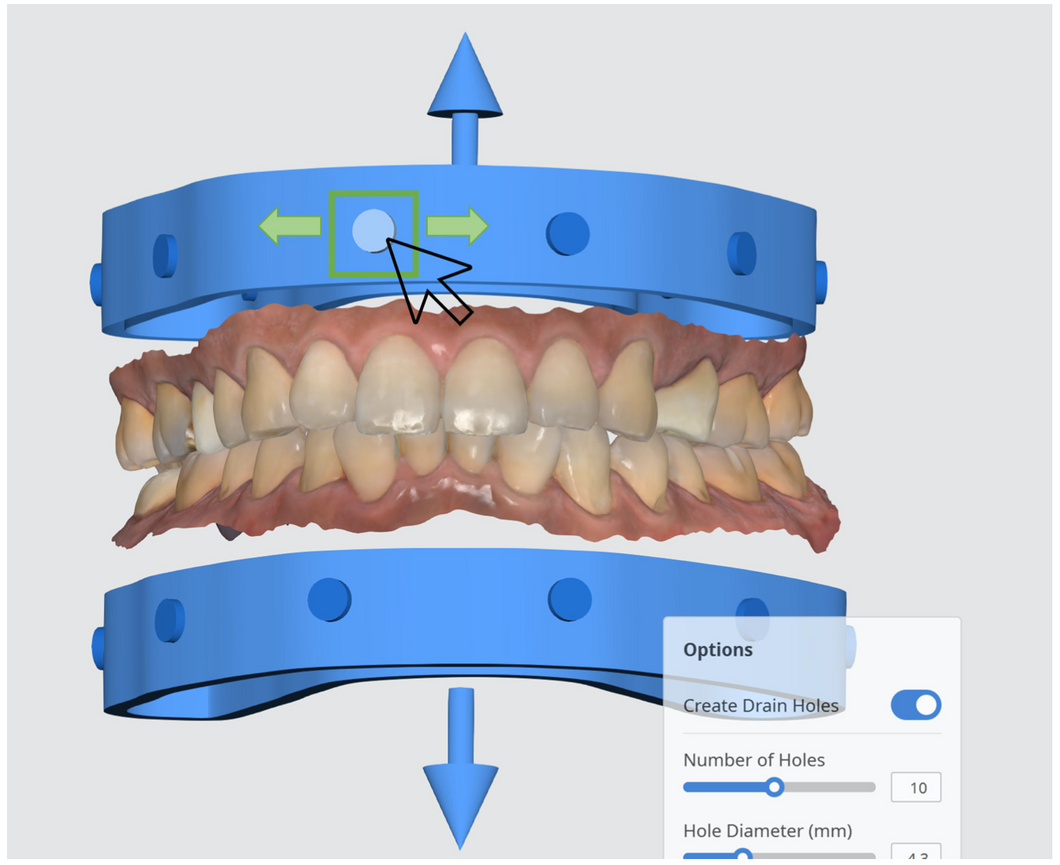

円をクリックして水平方向にドラッグすると、水抜き穴を左から右に自由に移動できます。

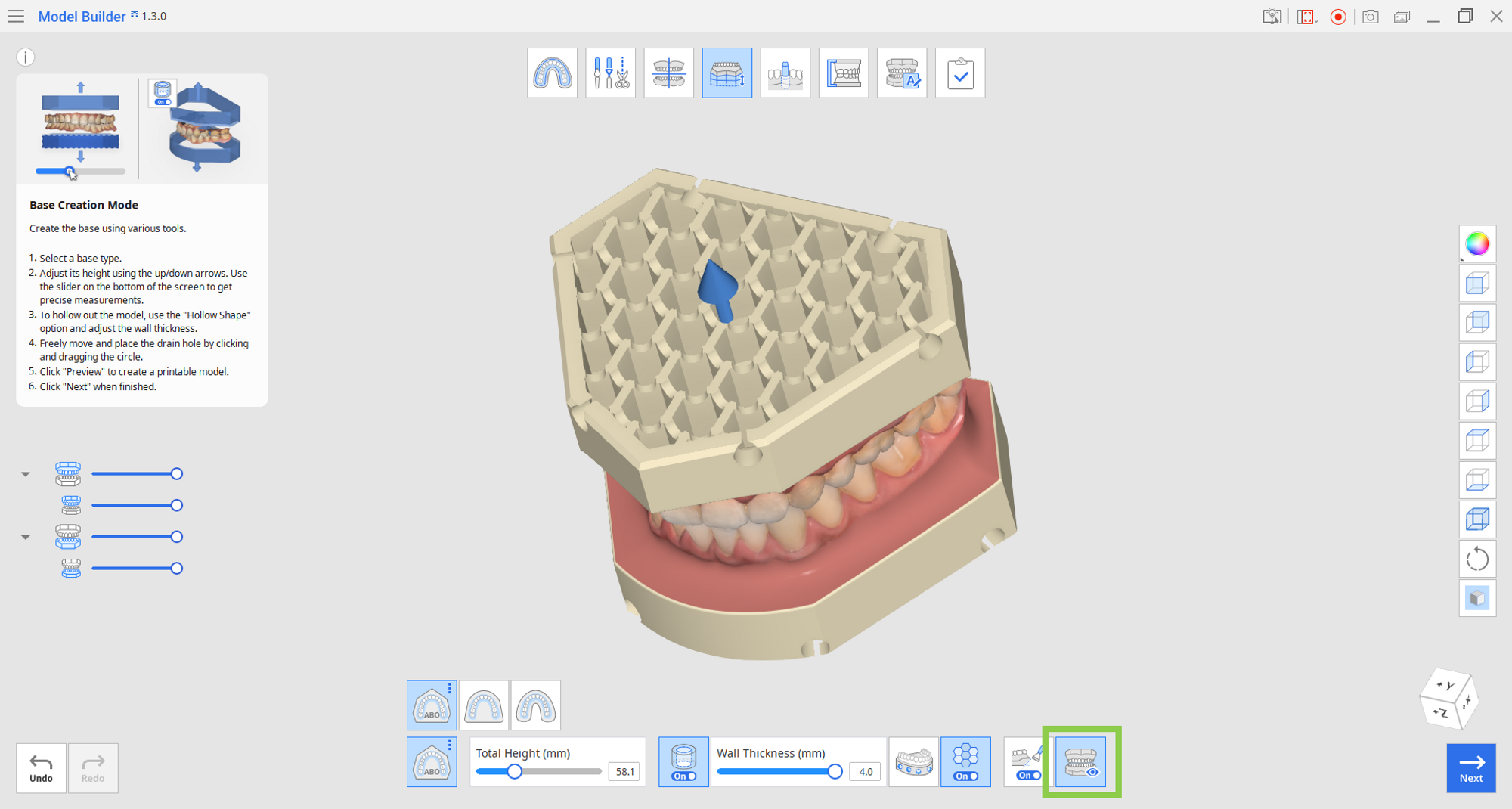

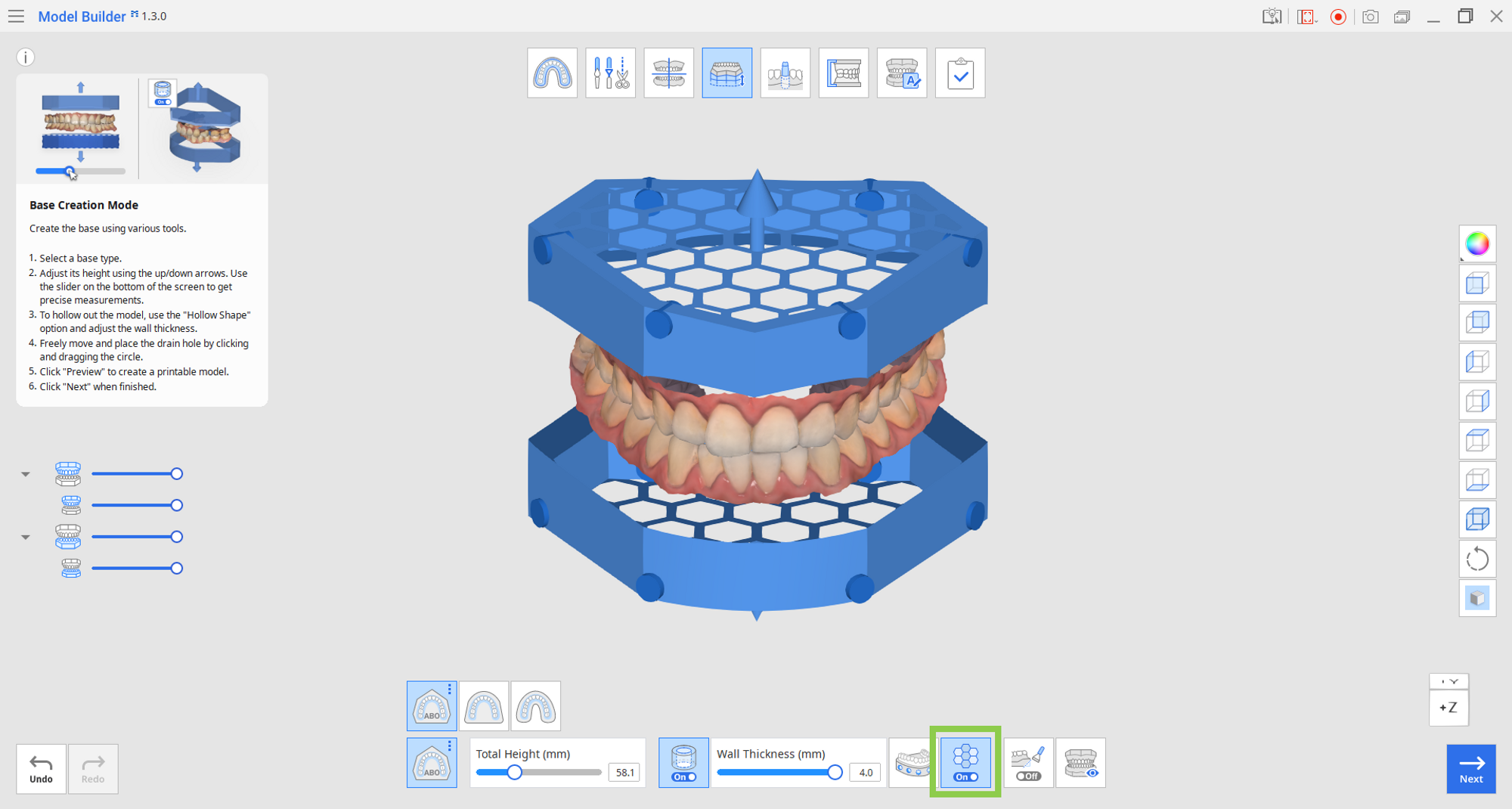

4.「インフィル」機能をオンにすると、くり抜かれたベースの内側にハニカムが作成されます。 これは、印刷されたモデルの強度を向上させるため、3D 印刷に役立つ機能です。

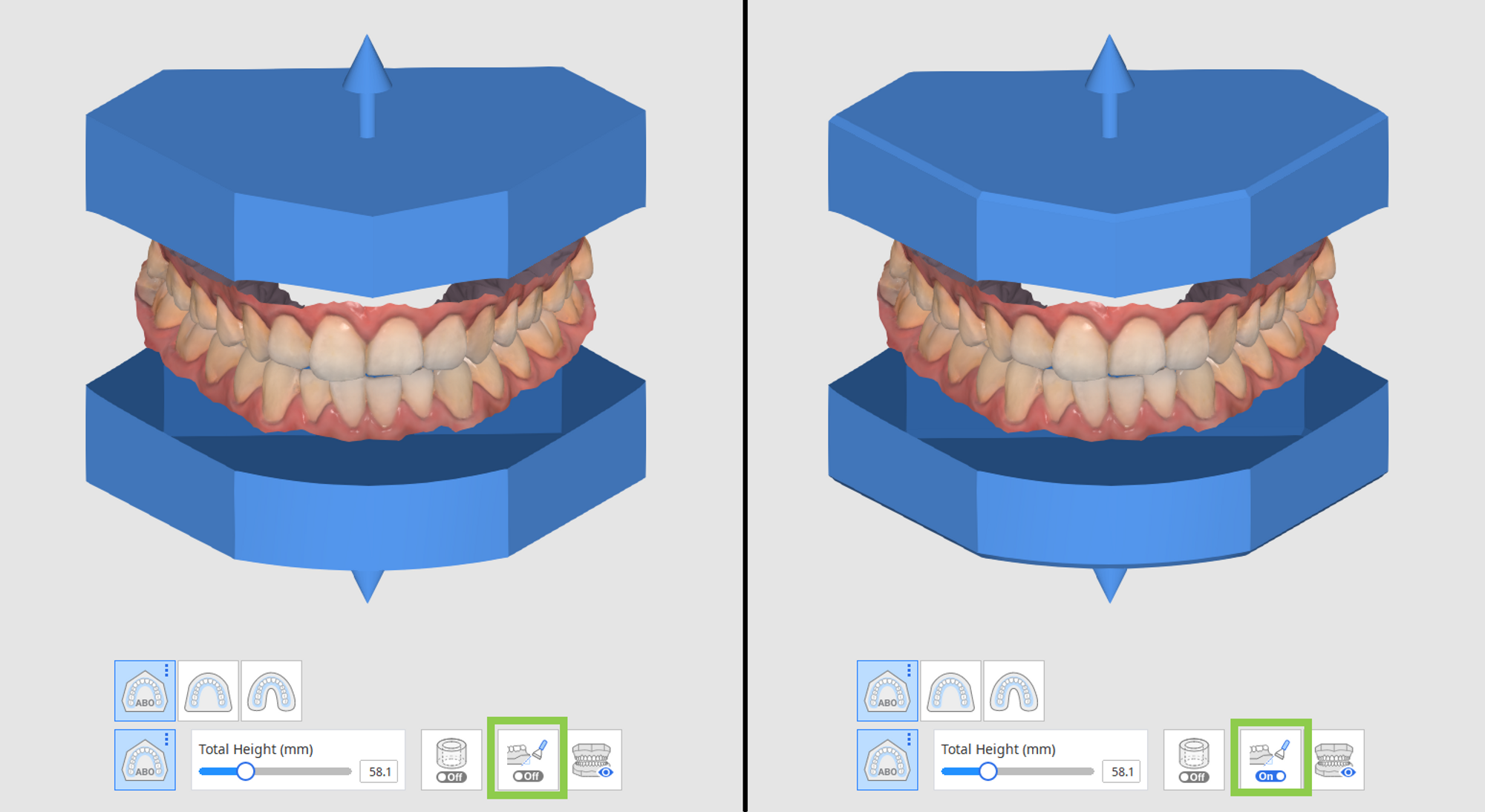

5. [ベベル] をクリックして、トグルのオンとオフを切り替えます。 「Bevel」オプションをオンにすると、造形されたモデルをビルドプレートから簡単に分離できるため、3D プリントに役立ちます。

6. 次のモードに進む前に、[プレビュー] をクリックして、このモードで行ったすべての調整を視覚化して確認します。

7. 終了したら、[次へ] をクリックします。
