測定モード

測定モード

• 3Dデータの距離、角度、長さ、および面積を測定するために使用されます。
• 位置合わせまたは切り離し状態でデータを測定できます。
• 「データの切り離し」機能を使用して、データを相互に分離します。

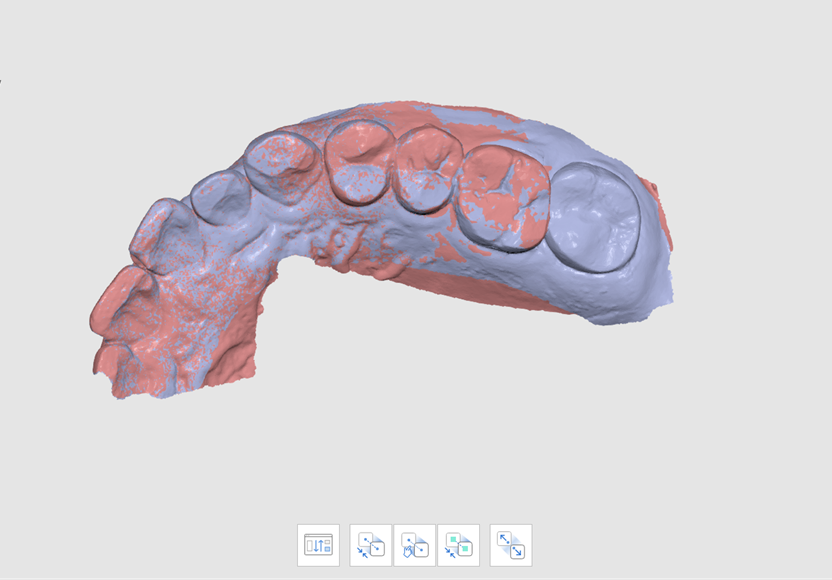

整列されたデータ

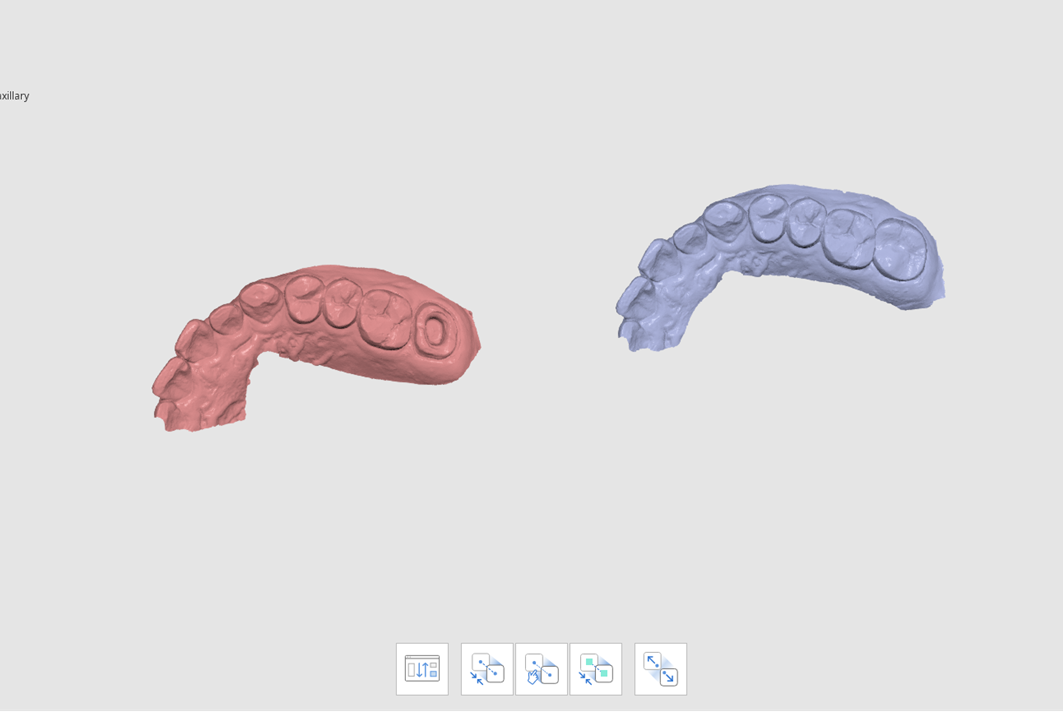

切り離されたデータ



❏ ツールボックス

• 断面作成: 断面線を作成します。
• 断面線に垂直に表示する: 断面に垂直なビューに回転します。
• 1点による長さの測定: 隣接する 3D データまたはラインまでの最短距離を測定しま す。
• 2点による長さの測定: 2点間の距離を測定します。
• 3点による距離の測定: 異なる 2点で指定した点およびライン間の距離を測定します 。
• 3点による距離の測定: 3点で形成されたライン間の角度を測定します。
• 4点による距離の測定: 4点で形成されたライン間の角度を測定します。
• 1点による長さの測定: 1点によるセクションラインの長さを測定します。
• 2点による長さの測定: 2点によるセクションラインの長さを測定します。
• 1点による領域の計算:  1点による断面線の領域を計算します。
• 2点による領域の計算s: 2点による断面線の領域を計算します。
• 選択による領域の計算: 選択した領域を計算します。
• 測定結果の削除: それぞれをクリックして、測定結果および断面線を削除し ます。



❏ 測定モードの使用方法

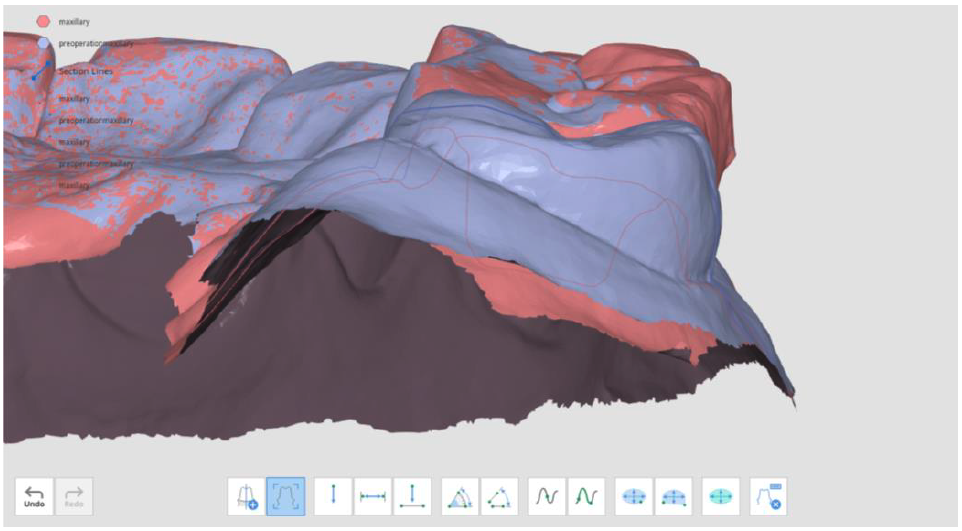

• 「断面作成」 を 押 して 、断面作成 をする 領域 に 線 を 引 きます 。 （複数 のラインが 追加可能 で す 。
• 断面の可視性ビューは、ツリー表示で制御できます。

• ウィンドウの下部にあるツールを使用して、データまたは断面線の距離、角度、長さ、およ び面積を測定します。

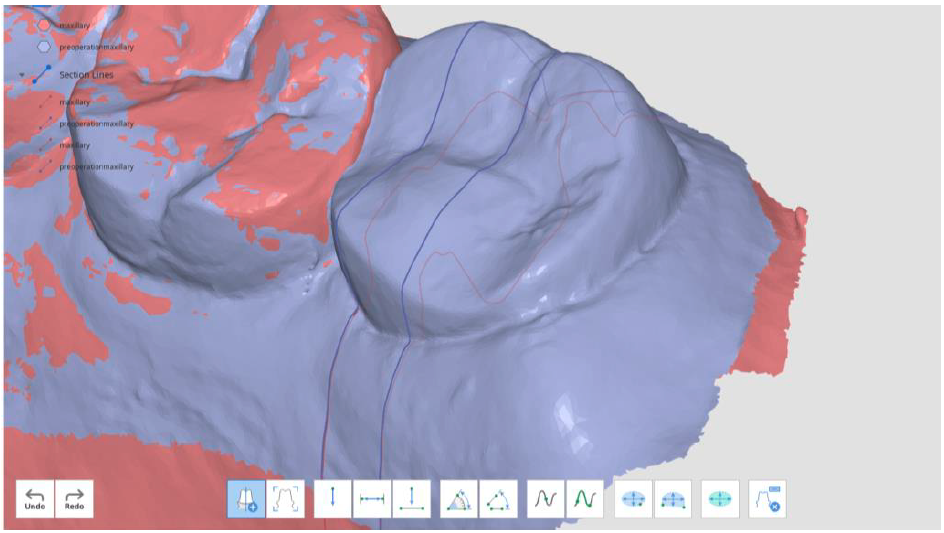

• 表示を変更するには、 断面線に垂直に表示する ボタンをクリックします。 断面線をクリック すると、そのビューが垂直に変更されます。



❏ 距離の測定

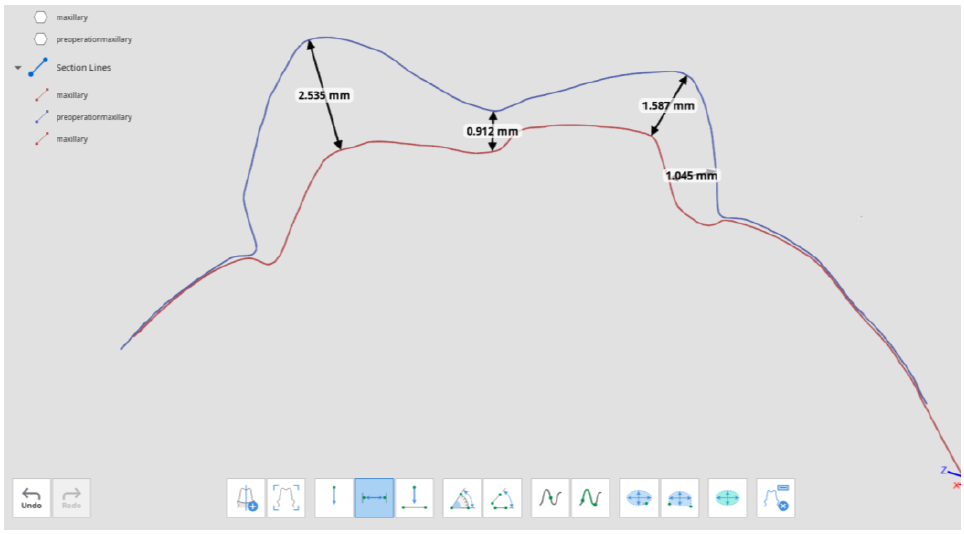

• 1 つ、 2 つ、または 3 つのポイントを使用して距離を測定するできます。



❏ 角度の測定

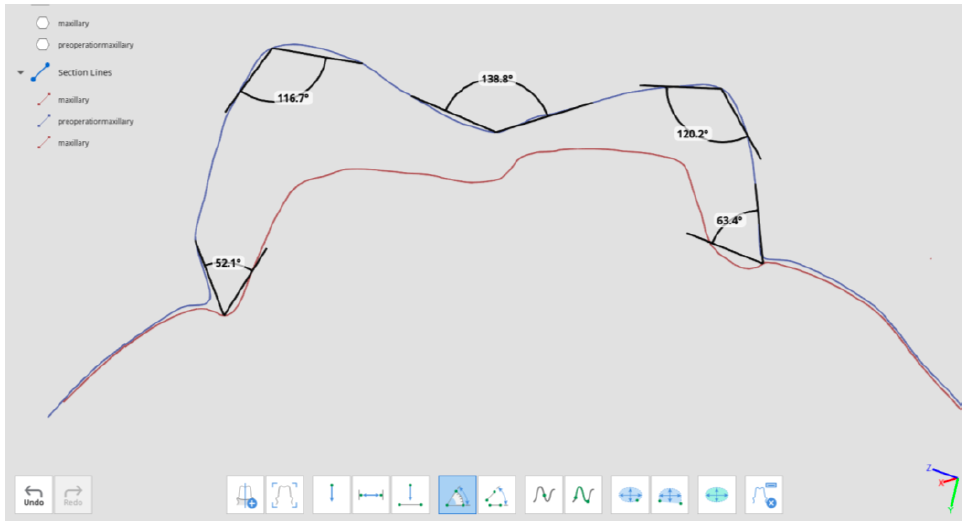

• 3点または 4 点で角度を測定できます。



❏ 長さの測定：

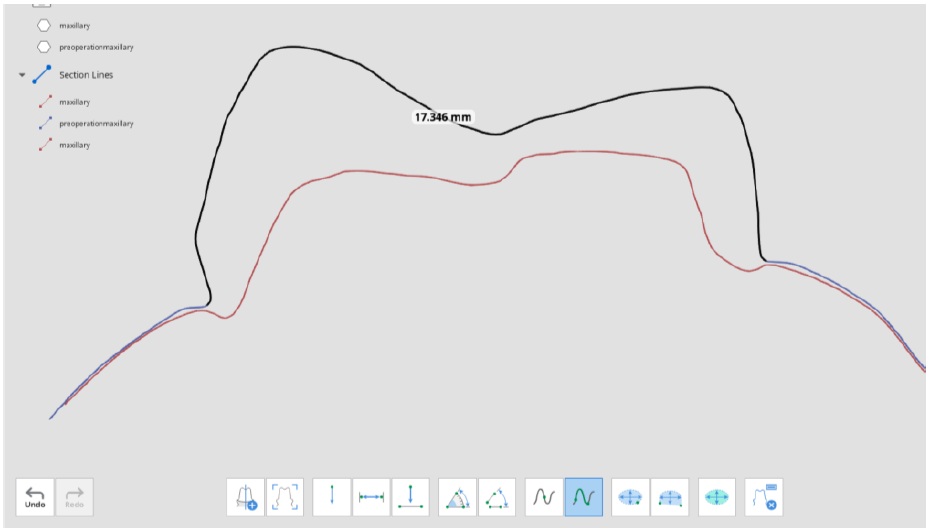

• 1点または2点で長さを測ることができます 。



❏ 断面領域を測定する

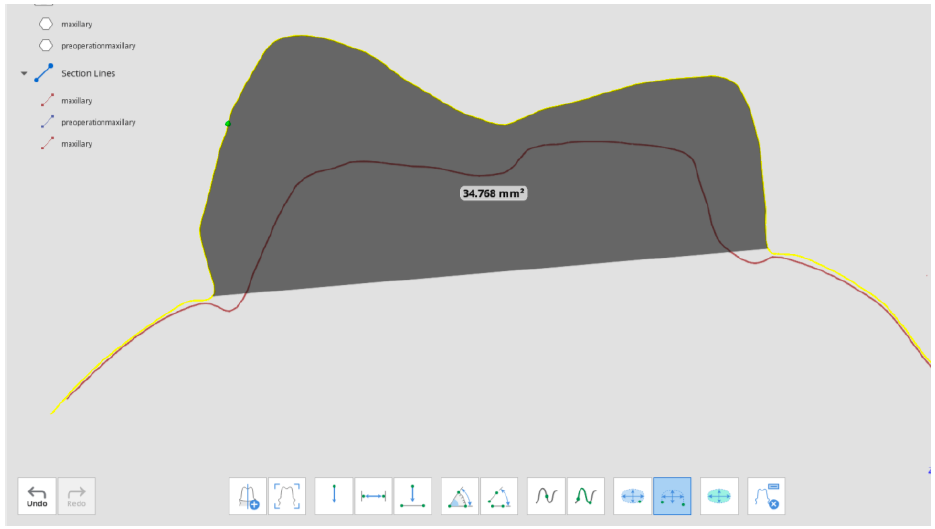

• 1点または2点で断面積を測定できます。



💡  距離の測定と長さの測定ツールは断面を作成しなくても使用すが可能です。



❏ 領域測定

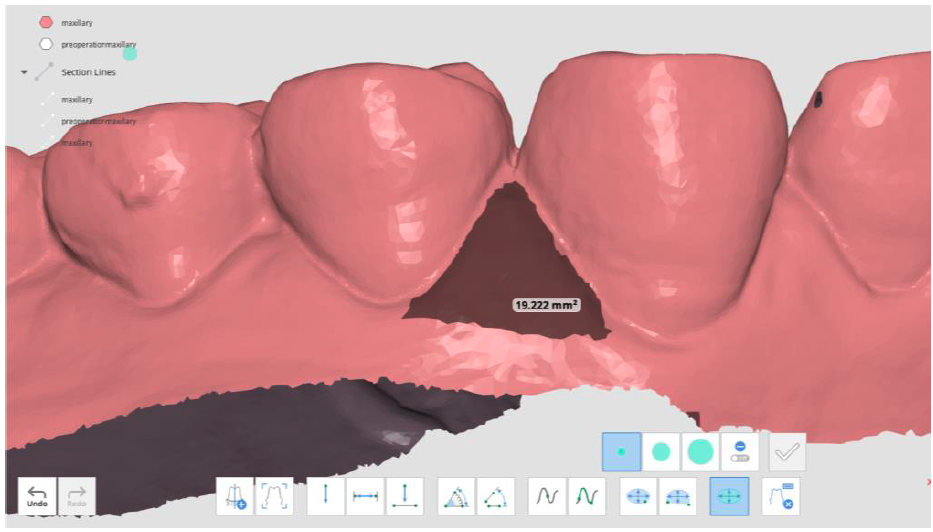

• 「領域測定」 ツールはデータの 一部を選択することにより領域を測定することができます 。
• 計算する3Dデータ領域を選択します 。

• ボタンをクリックして選択した領域を測定します。

💡 測定値を削除するには、「測定結果の削除」ボタンをクリックして、データの結果を選択します。すべての測定結果上でマウスをクリックしてドラッグ・削除することもできます。
