🔍 矯正のキャプチャ

ケースの詳細ページから矯正ケースファイルのプレビュー画面をキャプチャし、付加情報を表示することができます。

1. Medit Link アプリを実行してください。

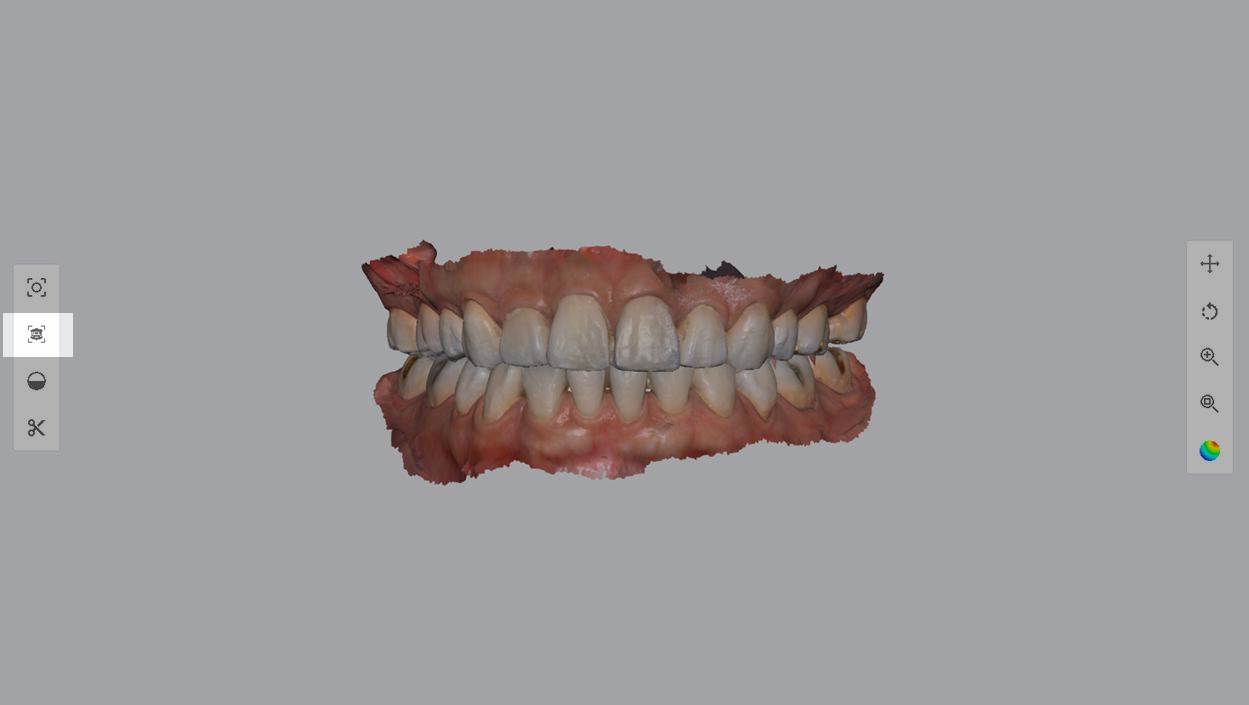

2. Case Boxで矯正ケースを選択してください。

3. プレビューする矯正ケースのファイルをリストから選択してください。

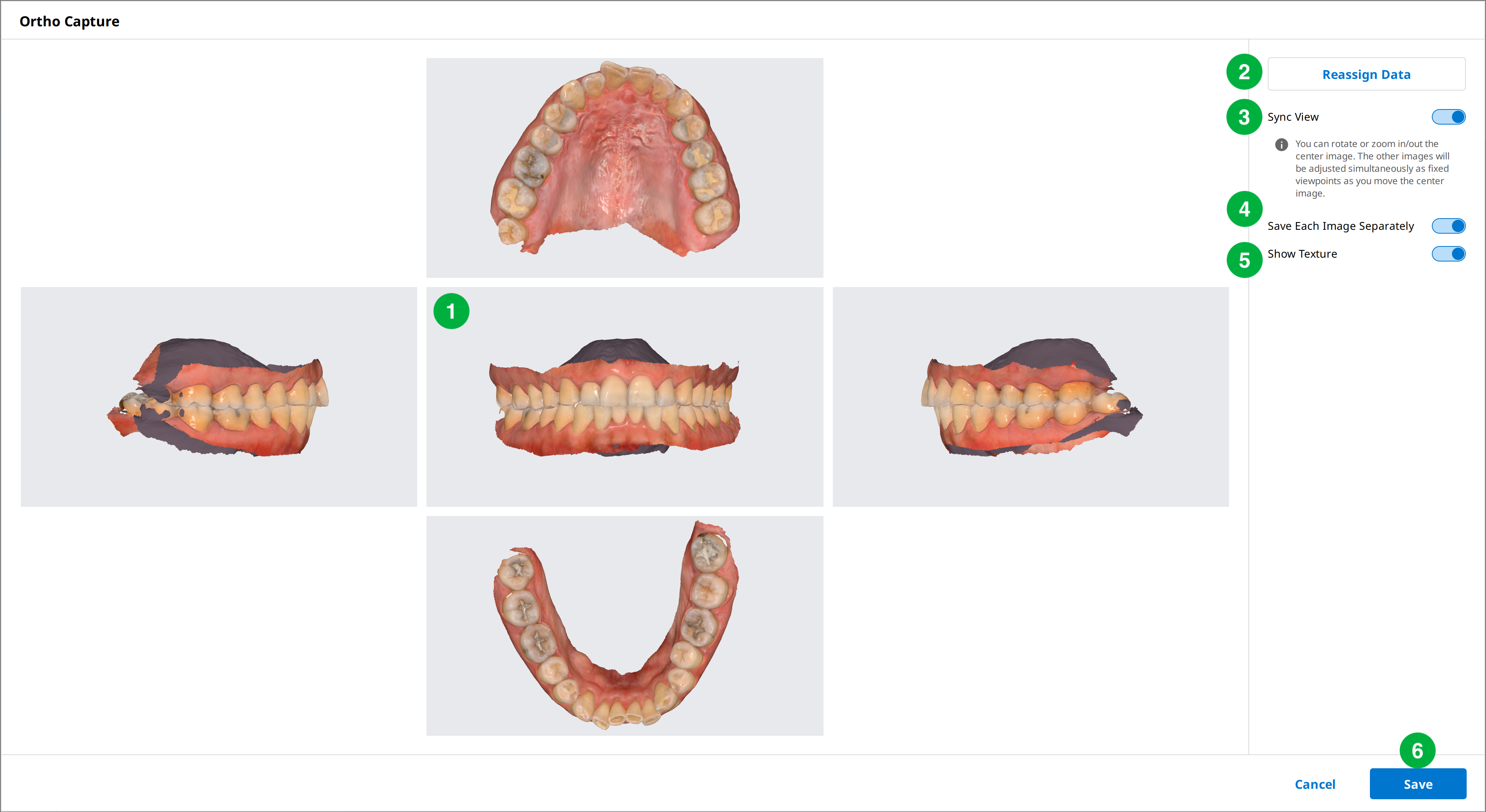

4. Orthodontic Captureボタンを押し、画像キャプチャビューアウィンドウを表示させてください。

1) 「ビューの同期」が無効になっている場合、各ビューを回転またはズームイン/ズームアウトできます。

2) スキャンデータを上顎または下顎として自由に指定できます。

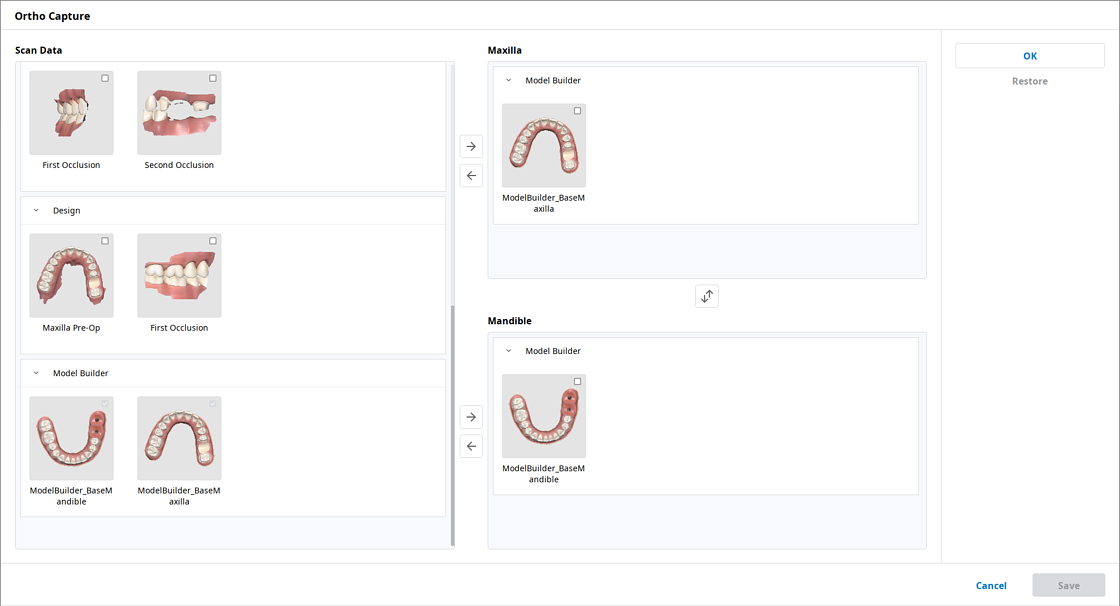

• スキャンデータを変更するには、「データの再割り当て」をクリックします。
• UIが表示され、上顎/下顎のグループにデータを割り当てることができます。

• 上顎または下顎のグループに目的のデータを割り当てます。
• スキャンデータを割り当てた後、元の状態に戻す必要がある場合は、「復元」をクリックしてください。
• データが割り当てられたら、[OK]をクリックします。
• 選択したデータが「Ortho Capture」画面に表示されます。

3) 同期ビュー

• 有効にすると、回転またはズームイン/ズームアウトできるのは中央のビューだけです。他のビューは、中央のビューの動きと連動して変化します。

4) 各画像を個別に保存します

• 有効にすると、各ビュー画像が添付ファイルとしてファイルリストに保存されます。

5) テクスチャを表示

• スキャンしたデータをテクスチャ情報とともに表示します。

6) 保存

• モデルビューを変更した後、[保存]ボタンをクリックしてスクリーンショットを撮ります。

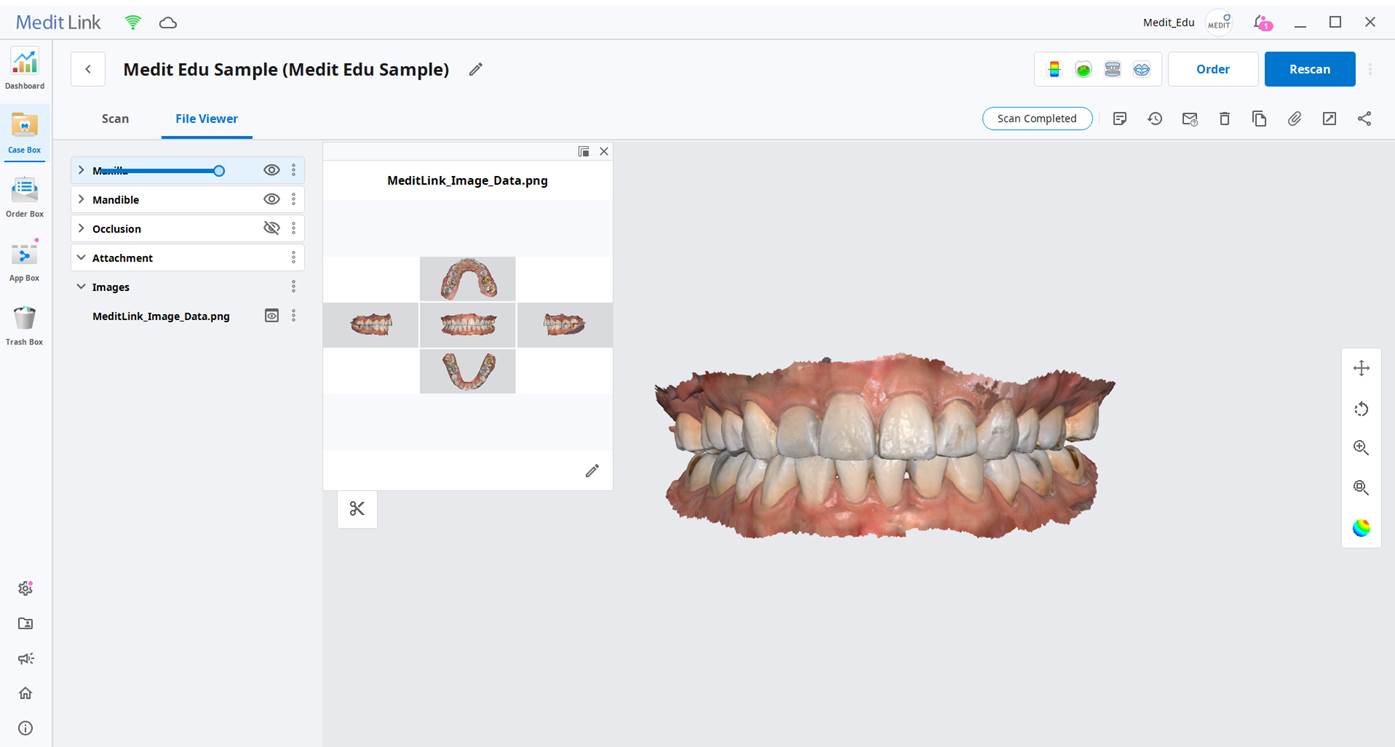

5. キャプチャの画像ファイルはケースのファイルリストにファイルとして追加されます。[キャプチャ＆メモ]機能を使用し、追加情報をキャプチャ画像に表記することができます。

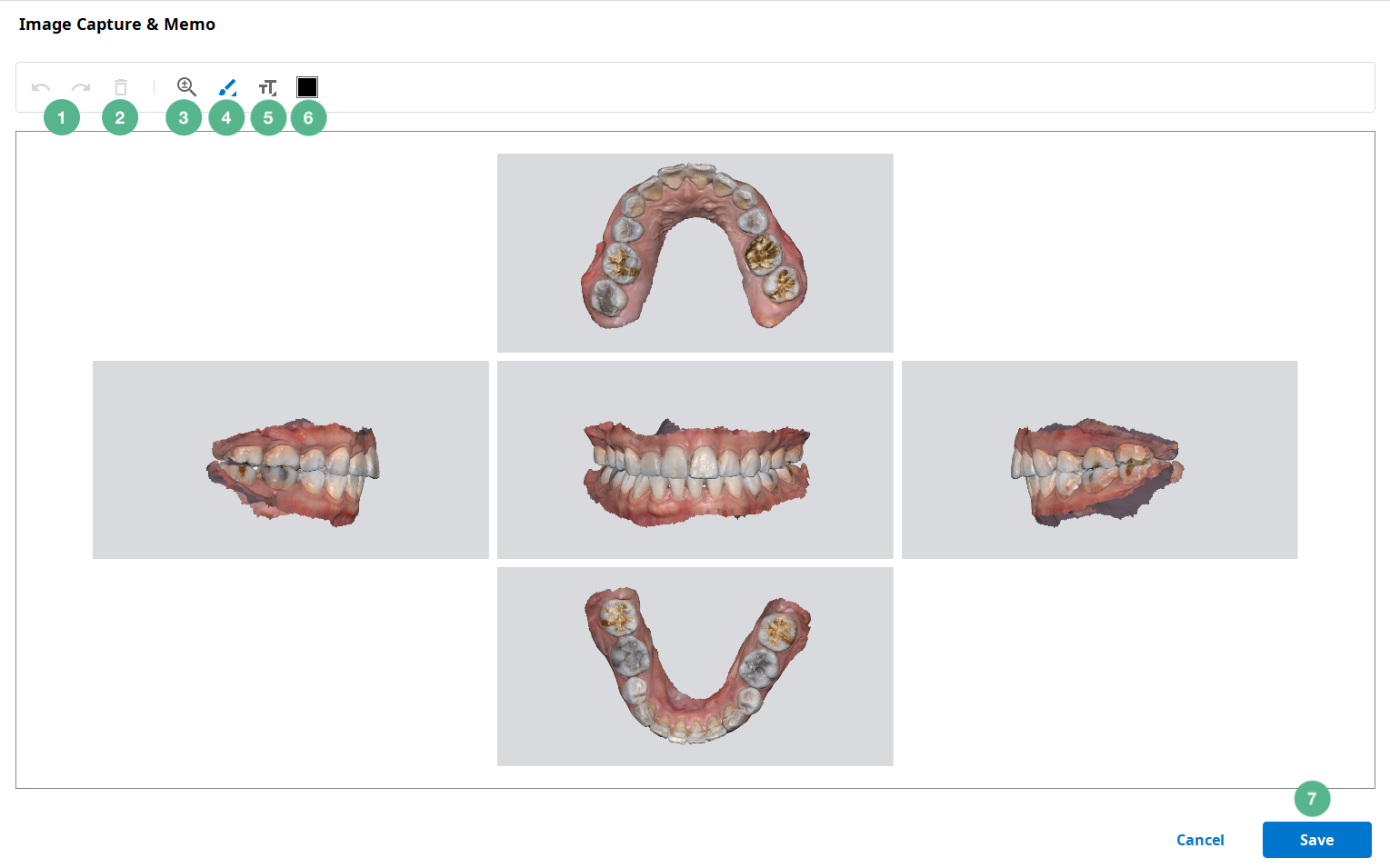

• [キャプチャ＆メモ]ウィンドウの上部に編集ツールがあります。

(1) 入力した線とテキストをUndo(元に戻す) 、Redo(繰り返し実行) することができます。

(2) 編集内容をすべて削除します。

(3) 画像を拡大または縮小します。

(4) 線の太さを調整します。3つの厚さを選択することができます。

(5) テキストを追加します。

• テキストを選択し、画像をクリックすると、テキストを入力することができるプレースホルダーが表示されます。
• フォントサイズを3種類のサイズに変更することができます。

(6) 線やテキストの色を指定することができます。

(7) [Save]ボタンをクリックすると、キャプチャ画像と編集内容がケースファイルリストにファイルとして作成されます。注文の際、スキャンデータとケースファイルを送付することができます。
