Le operazioni booleane consistono in tre tipi di operazioni: Unione, Intersezione e Taglio. L'idea di questa operazione è simile al concetto noto dai diagrammi di Venn.

Quando il cubo è "A" e la sfera è "B":

A ⋃ B: Dati che appartengono ad A o B. ➠ Unione

A ⋂ B: Dati che appartengono ad A e B. ➠ Intersezione

A - B: Dati che appartengono ad A e non a B. ➠ Taglia



Prima di eseguire operazioni booleane,l è possibile spostare e ruotare i dati utilizzando il mouse.

• Fare clic e tenere premuta la rotellina del mouse per spostare i dati.
• Fare clic con il pulsante destro del mouse per ruotare i dati

Unione

Combina due o più maglie in una.

1. Fare clic su "Unione" per aprire la finestra di dialogo.

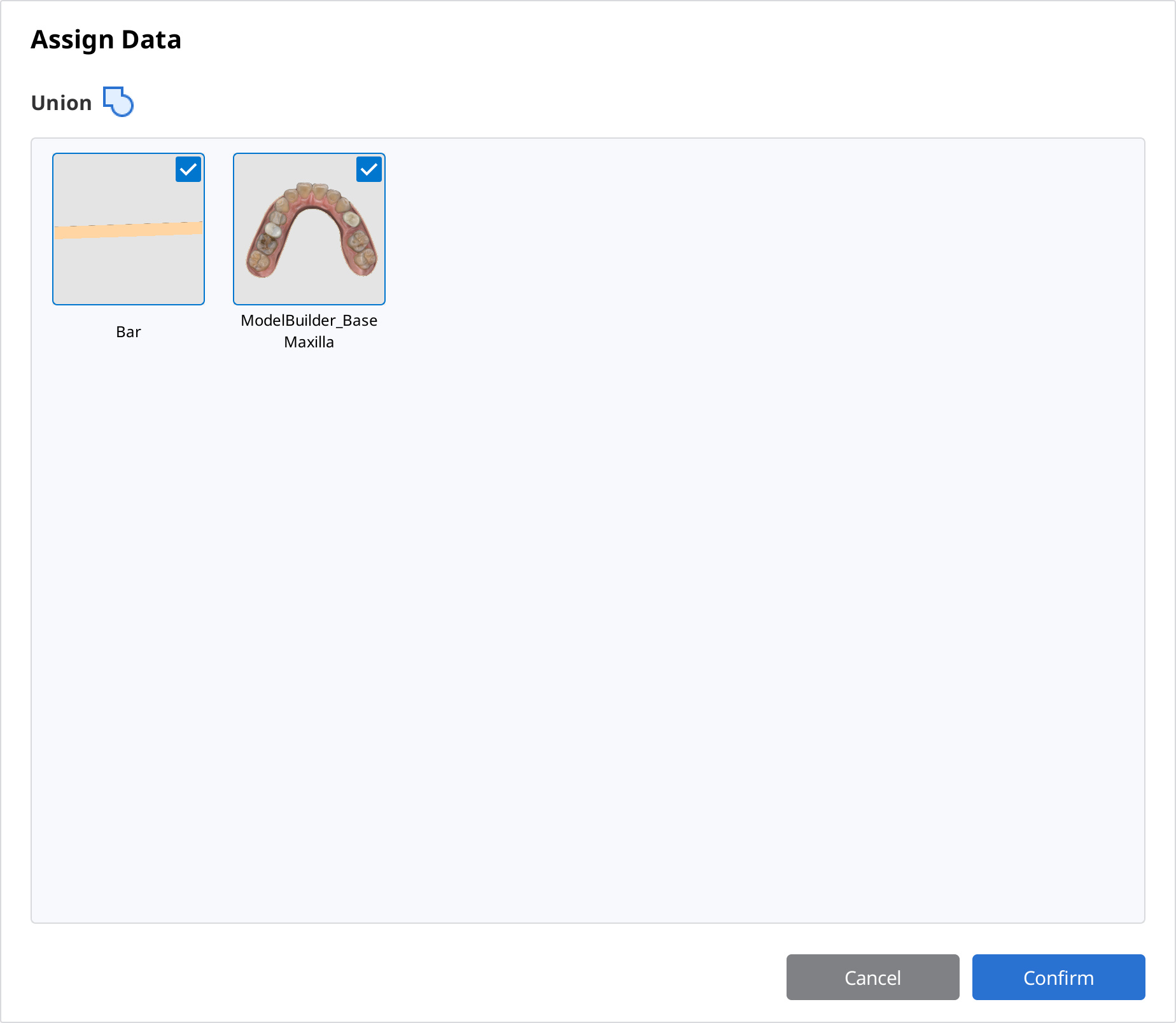

2. Selezionare due o più dati da combinare insieme.

3. Fare clic su "Conferma" per combinare i dati. Una volta che i dati sono stati combinati correttamente, vedrai un nuovo file mesh chiamato "United Mesh" nell'albero dei dati. Usa l'albero dei dati per visualizzare e nascondere facilmente i dati.



Esempio di "Unione"

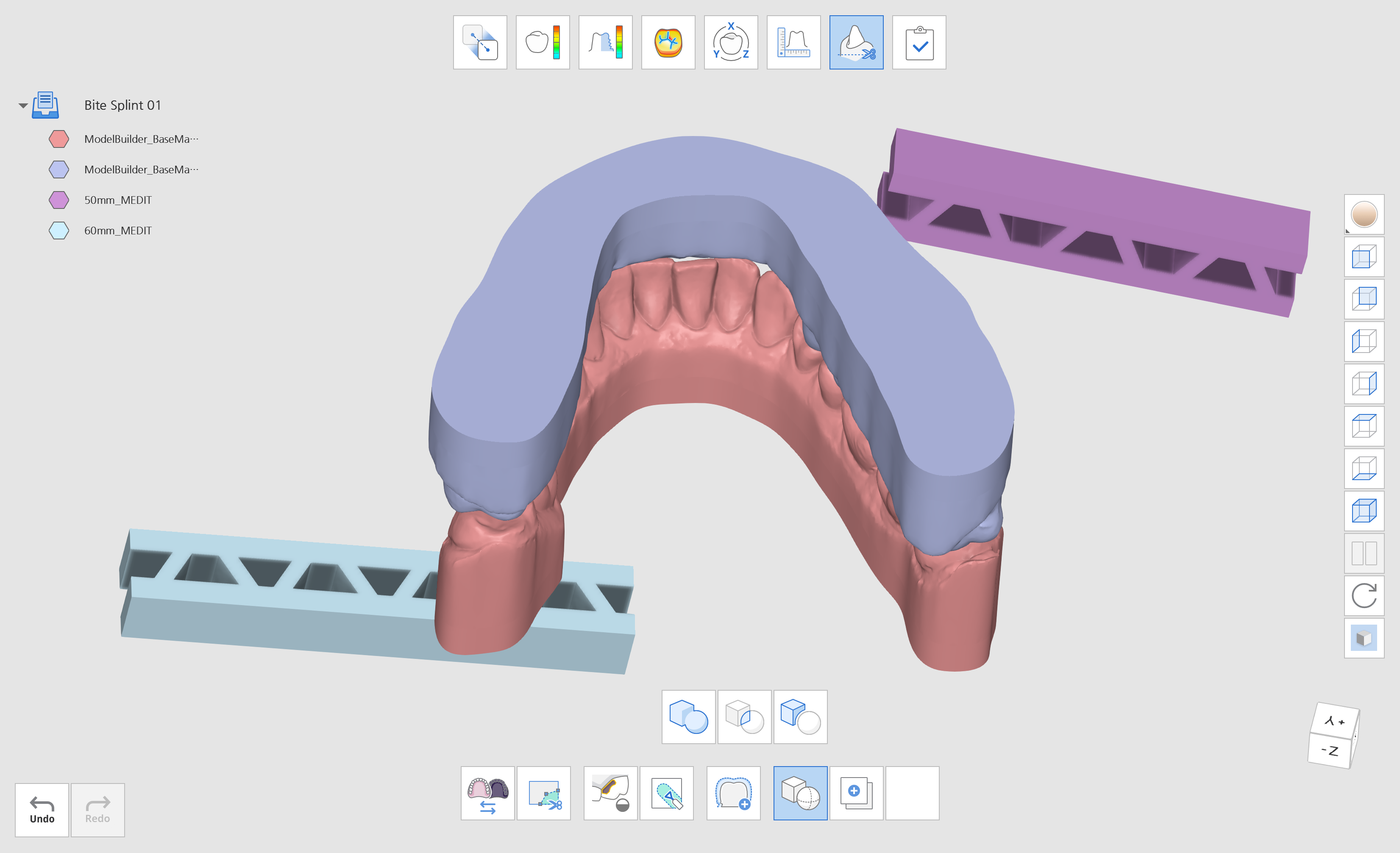

È possibile utilizzare la funzione "Unione" per collegare le barre di supporto al modello. Il modello seguente è stato progettato utilizzando Medit Model Builder. Importa questi dati da Medit Link, quindi apri in Medit Design. Importa la barra di supporto dal tuo PC facendo clic su "Importa file locali".

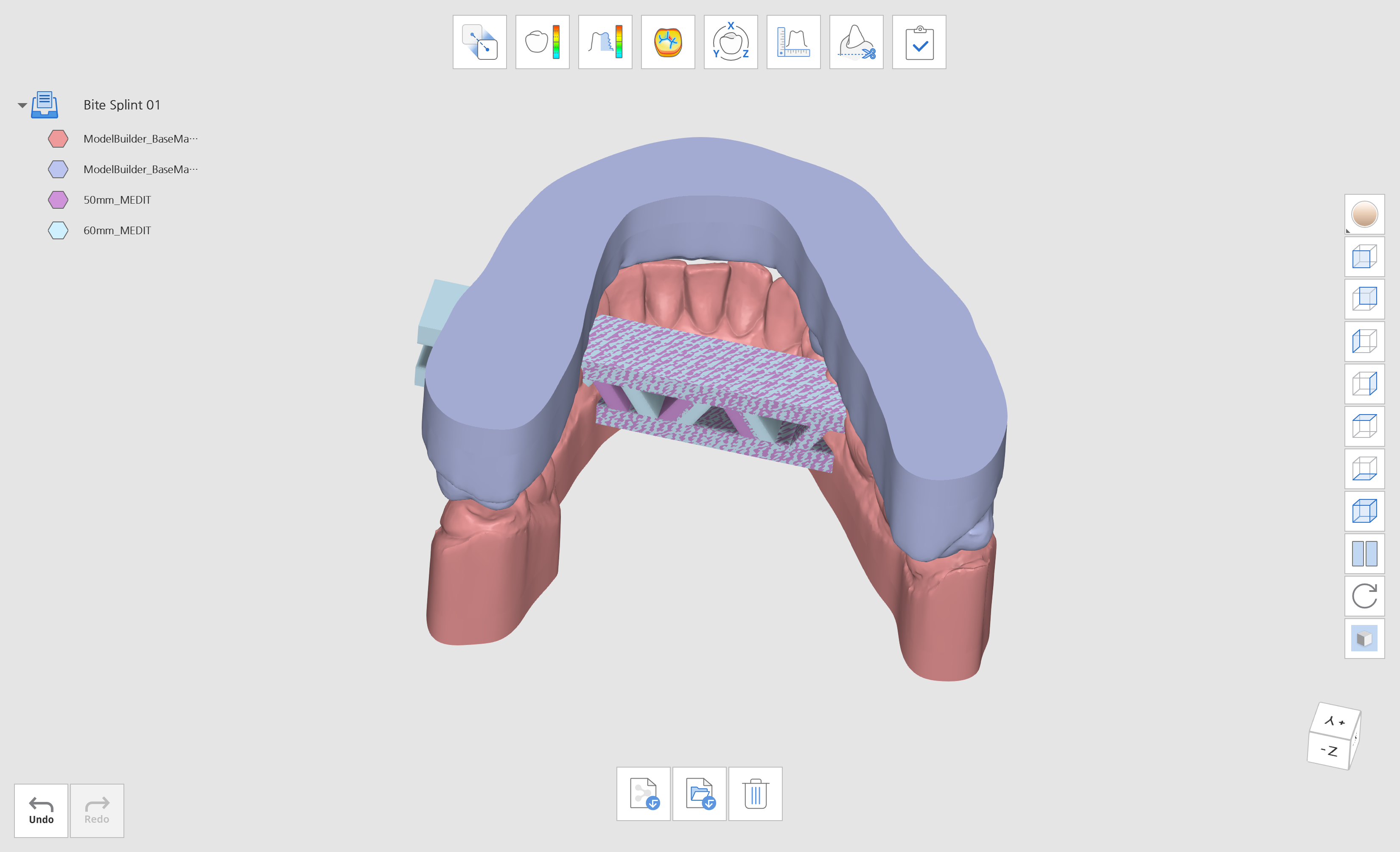

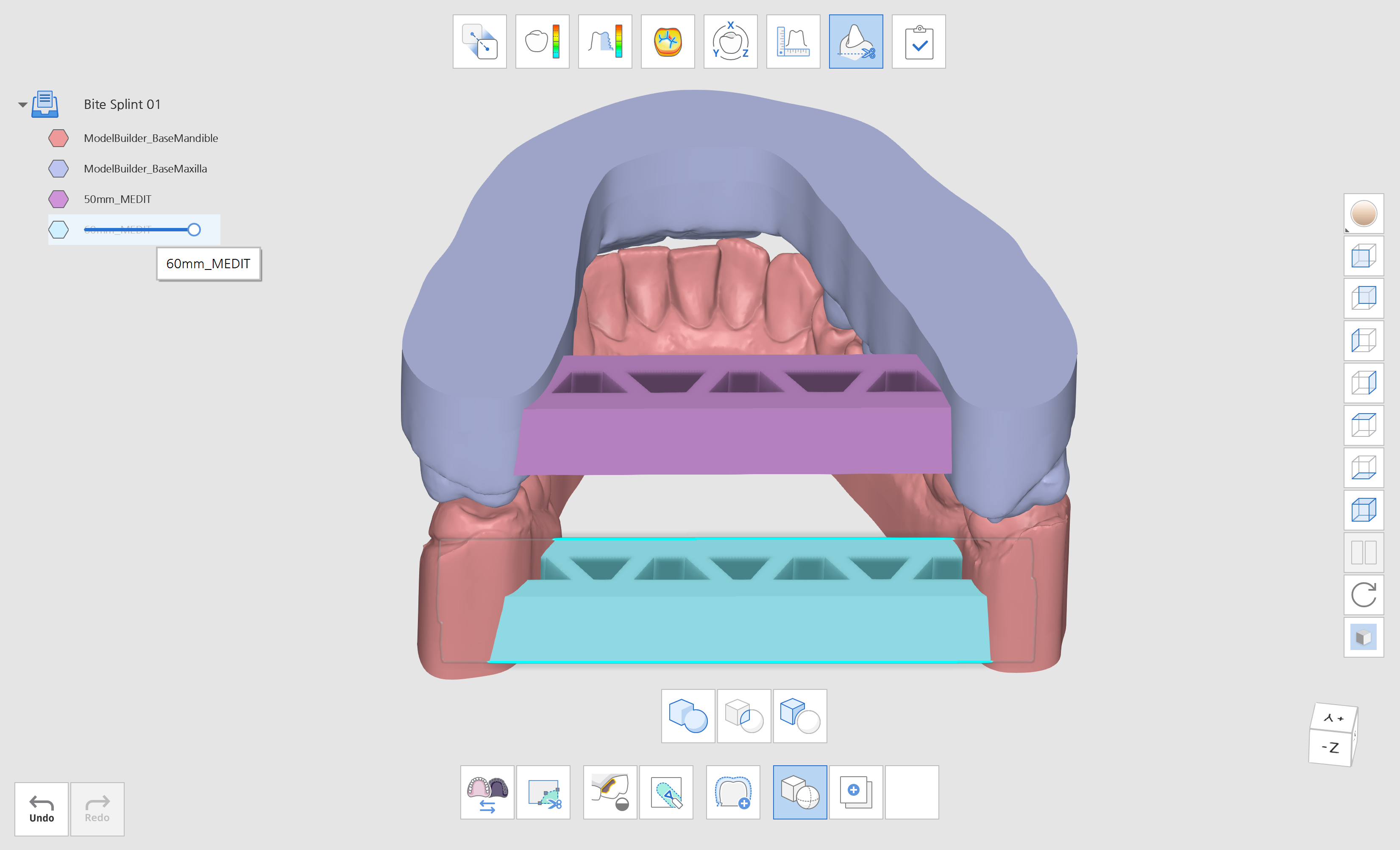

Vai alla modalità di modifica e fai clic su "Booleano". Disporre le barre di supporto di conseguenza.

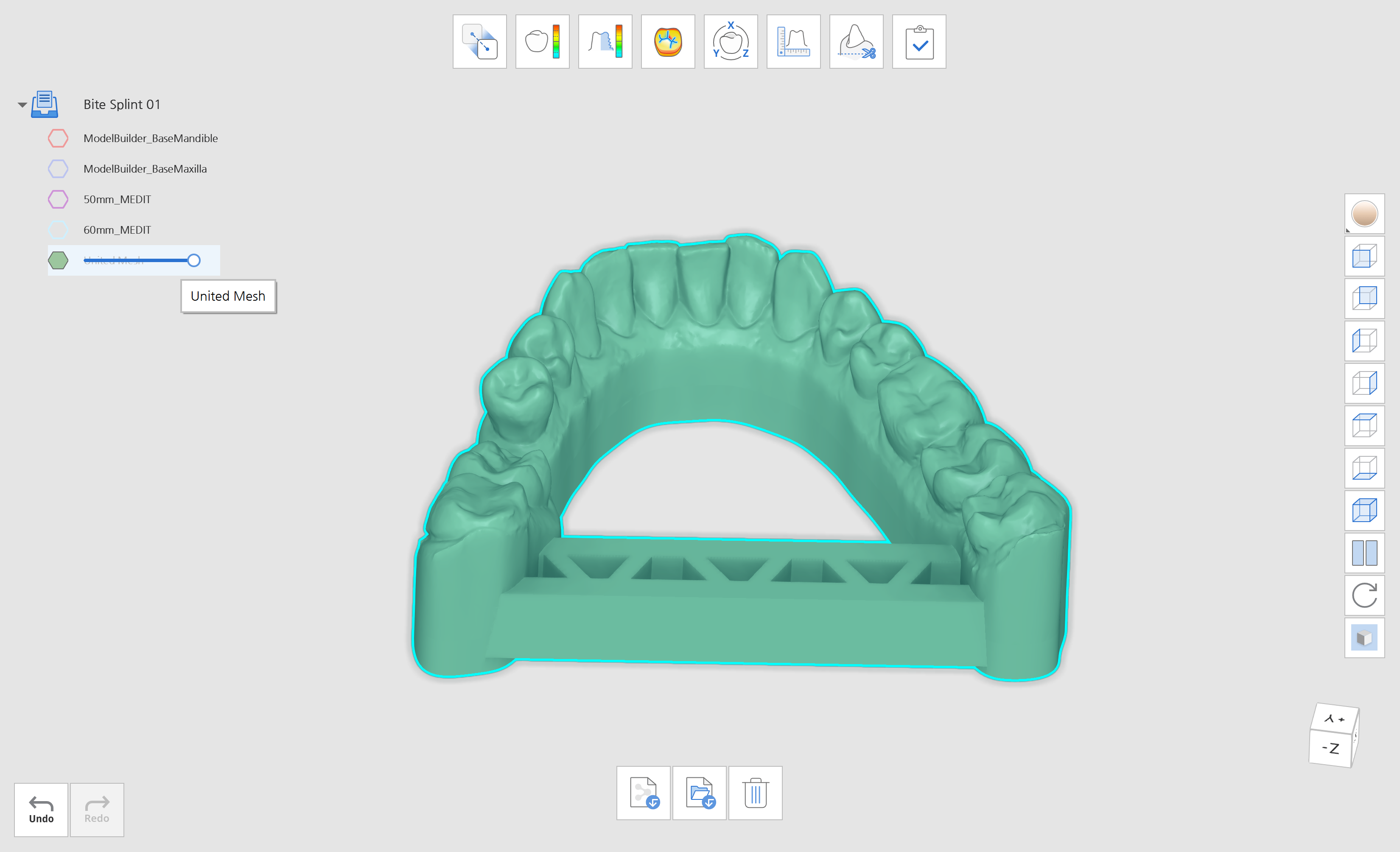

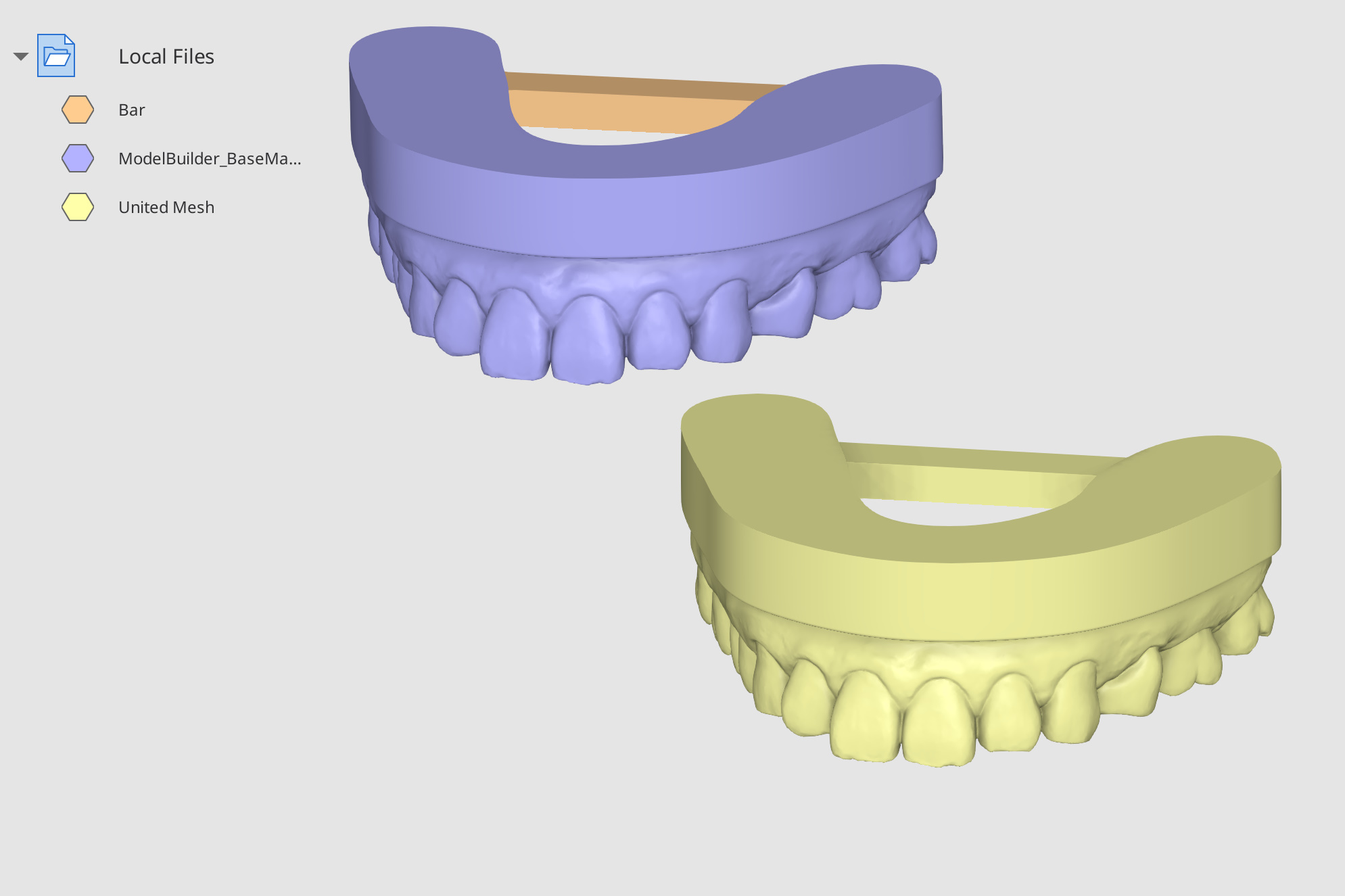

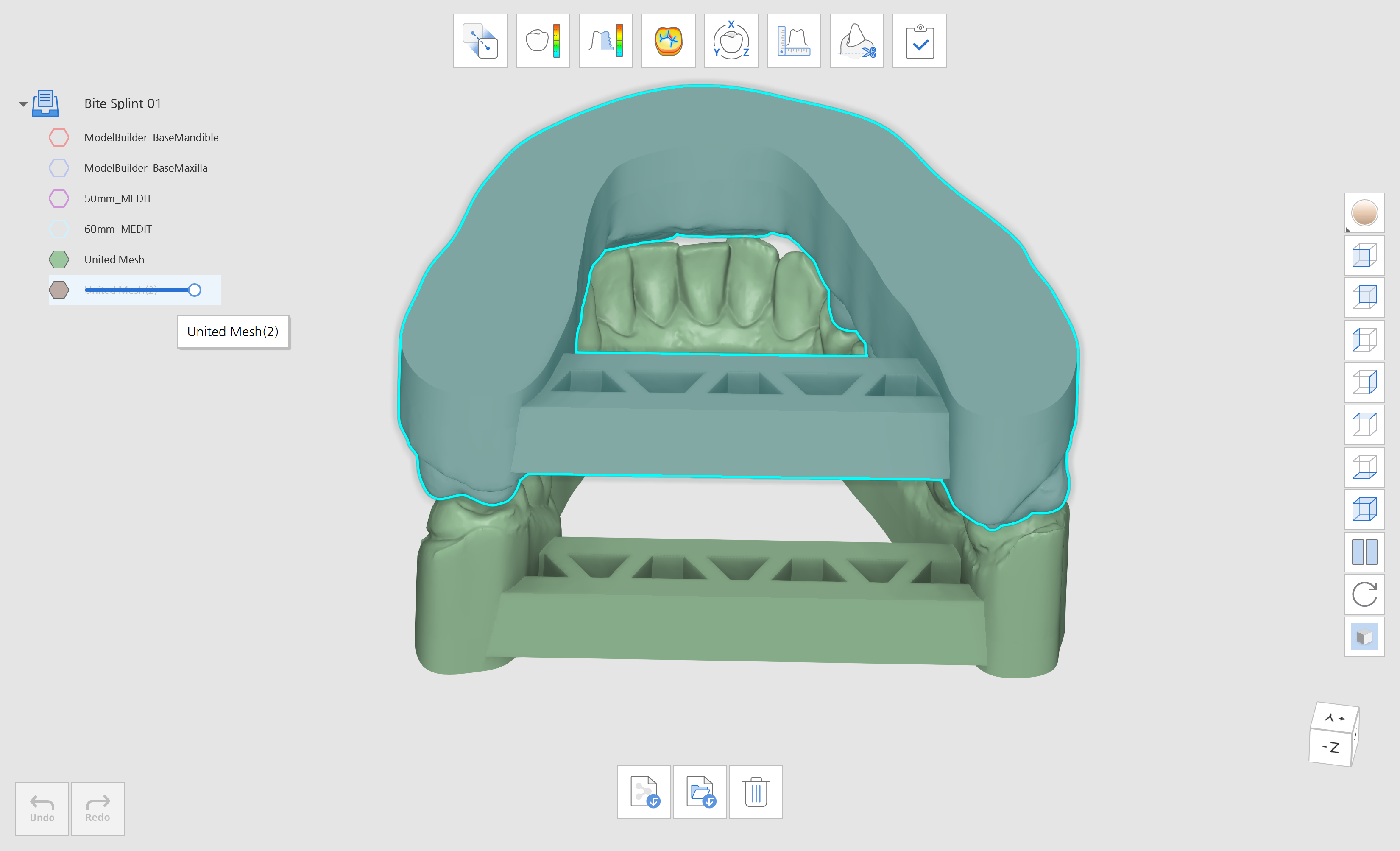

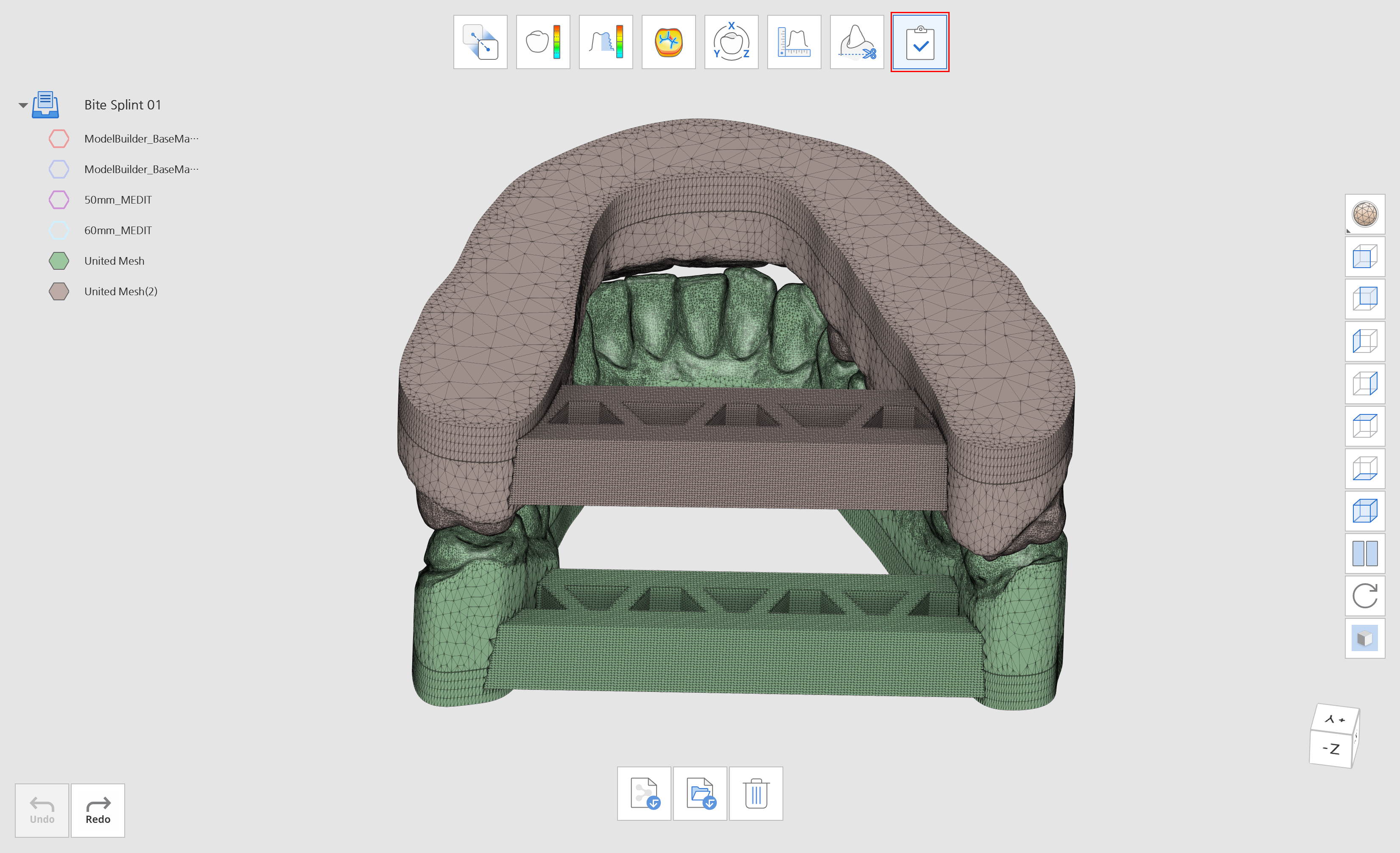

Quindi, fai clic su "Unione" per combinare i modelli insieme. Combina i dati della mascella con i dati di supporto per creare un nuovo modello mesh unito. Ripetere lo stesso per la mandibola.

Fai clic su "Completa" per terminare e seleziona come desideri salvare i tuoi dati.



Intersezione

Utilizzato per estrarre i dati della mesh intersecata.

1. Fare clic sull'icona "Intersezione" per aprire la finestra di dialogo.

2. Apparirà la finestra di dialogo "Assegna dati". Assegna i dati ad A e B usando le frecce. Puoi anche trascinare e rilasciare i dati su A e B.

• Se li hai assegnati in modo errato, puoi semplicemente scambiare i dati facendo clic su "Scambia A e B".

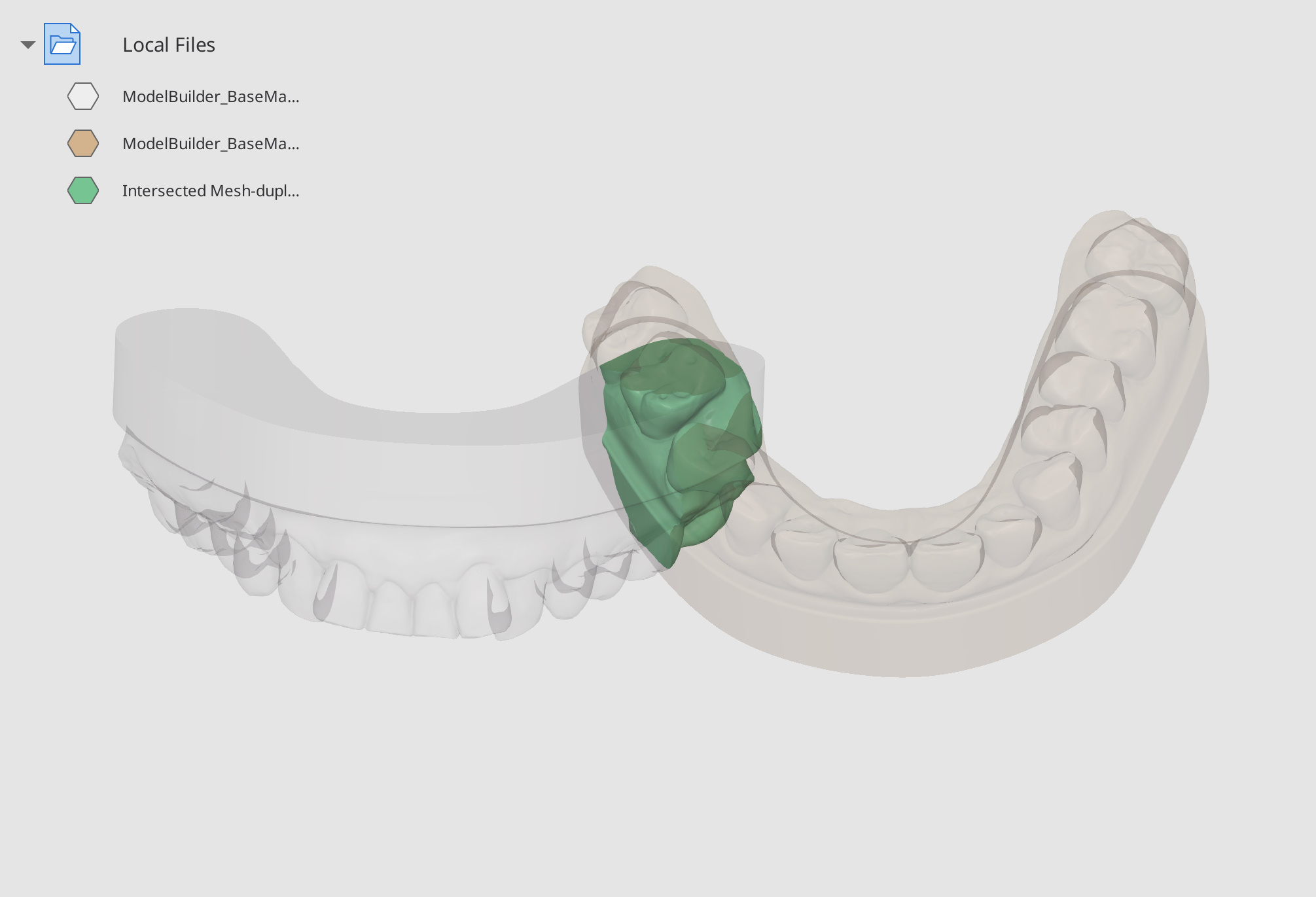

3. Fare clic su "Conferma" e attendere la creazione di un nuovo file di dati. Puoi vedere che i dati della mesh intersecante sono stati estratti.



Taglio

Rimuovere la mesh da A che si sovrappone a B.

1. Fare clic sull'icona "Taglia" per aprire la finestra di dialogo.

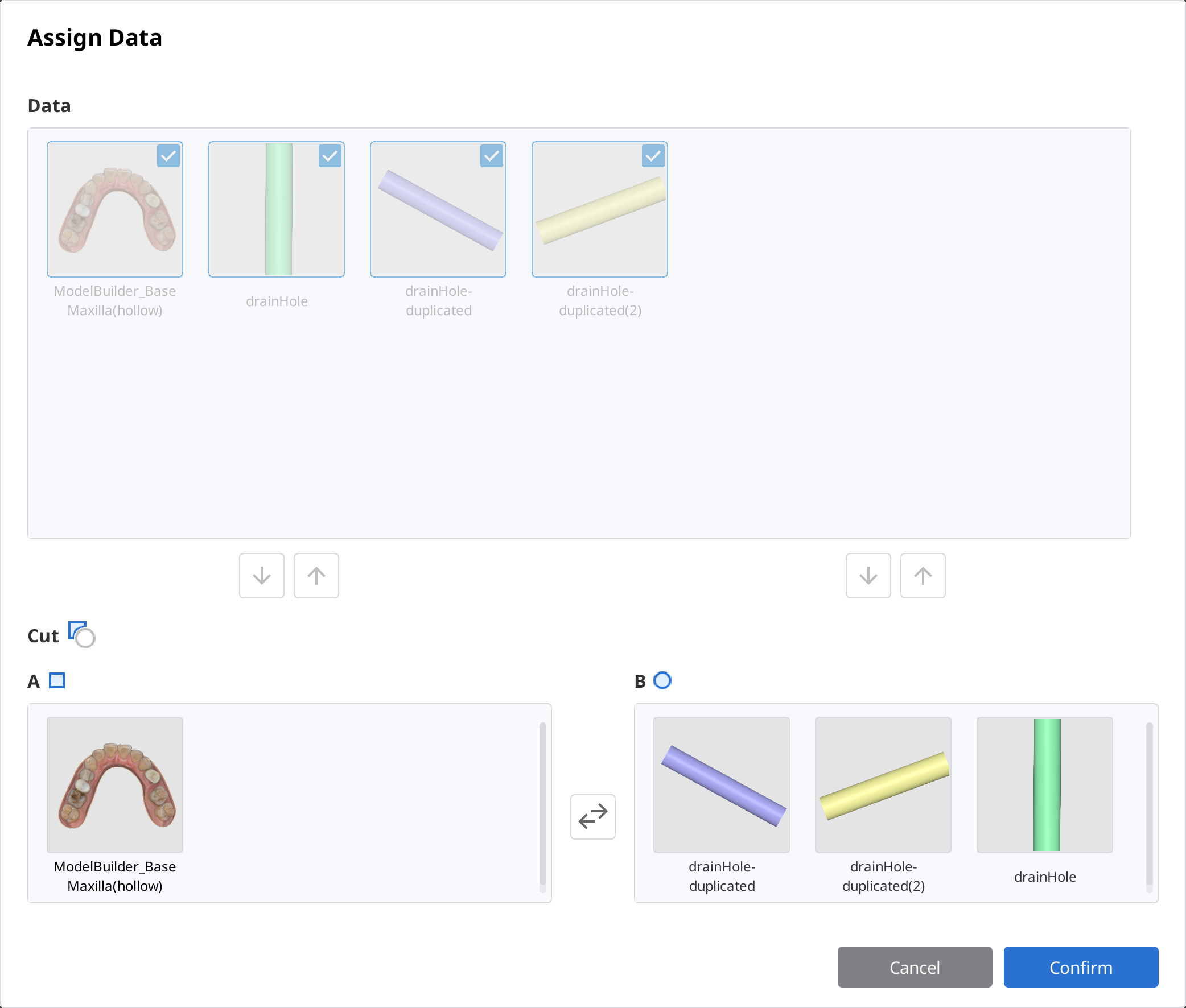

2. Apparirà la finestra di dialogo "Assegna dati". Assegna i dati ad A e B usando le frecce. Puoi anche trascinare e rilasciare i dati su A e B.

• Se li hai assegnati in modo errato, puoi semplicemente scambiare i dati facendo clic su "Scambia A e B".

3. Fare clic su "Conferma" e attendere la creazione di un nuovo file di dati. Puoi vedere che la mesh di A che si sovrappone a B è stata rimossa, rimuovendo i dati di occlusione.



Esempio di "Taglio"

È possibile utilizzare la funzione "Taglia" per creare fori in un vassoio personalizzato. Il modello seguente è stato progettato utilizzando Medit Model Builder. Importa questi dati da Medit Link, quindi apri in Medit Design. Importa la barra di supporto dal tuo PC facendo clic su "Importa file locali".

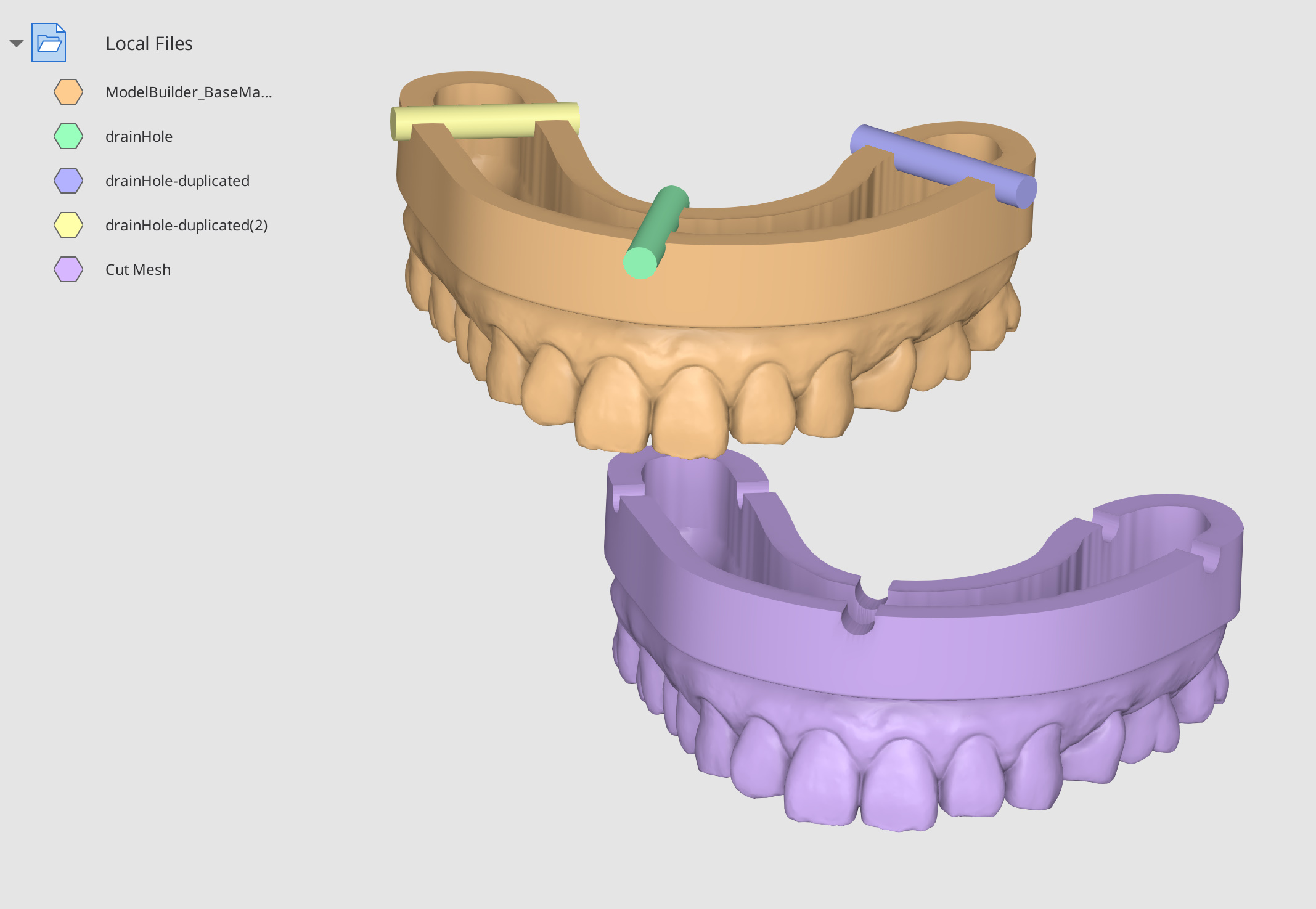

Importa i file dei cilindri e duplicali in base alle tue esigenze.

💡 Suggerimenti e suggerimenti

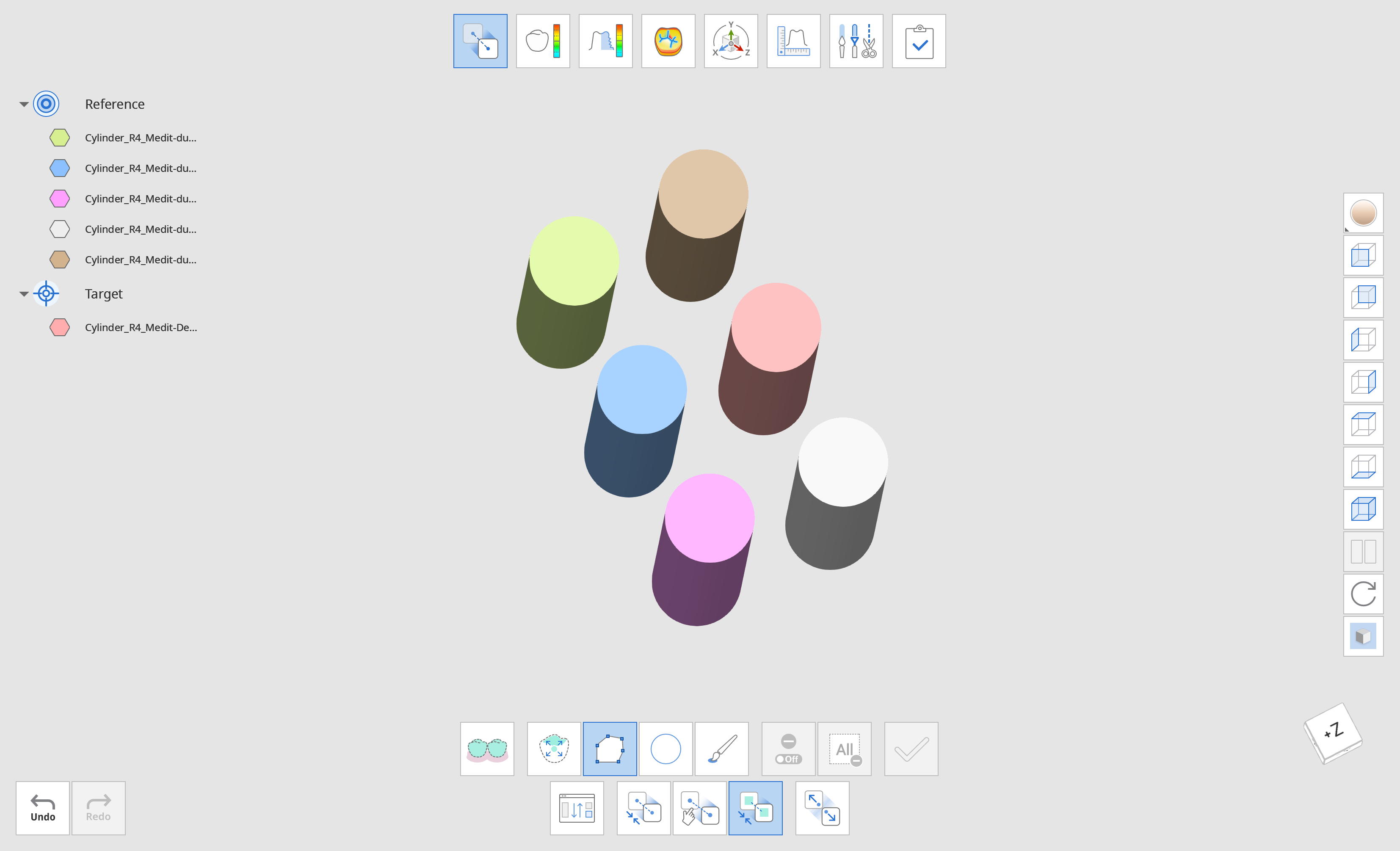

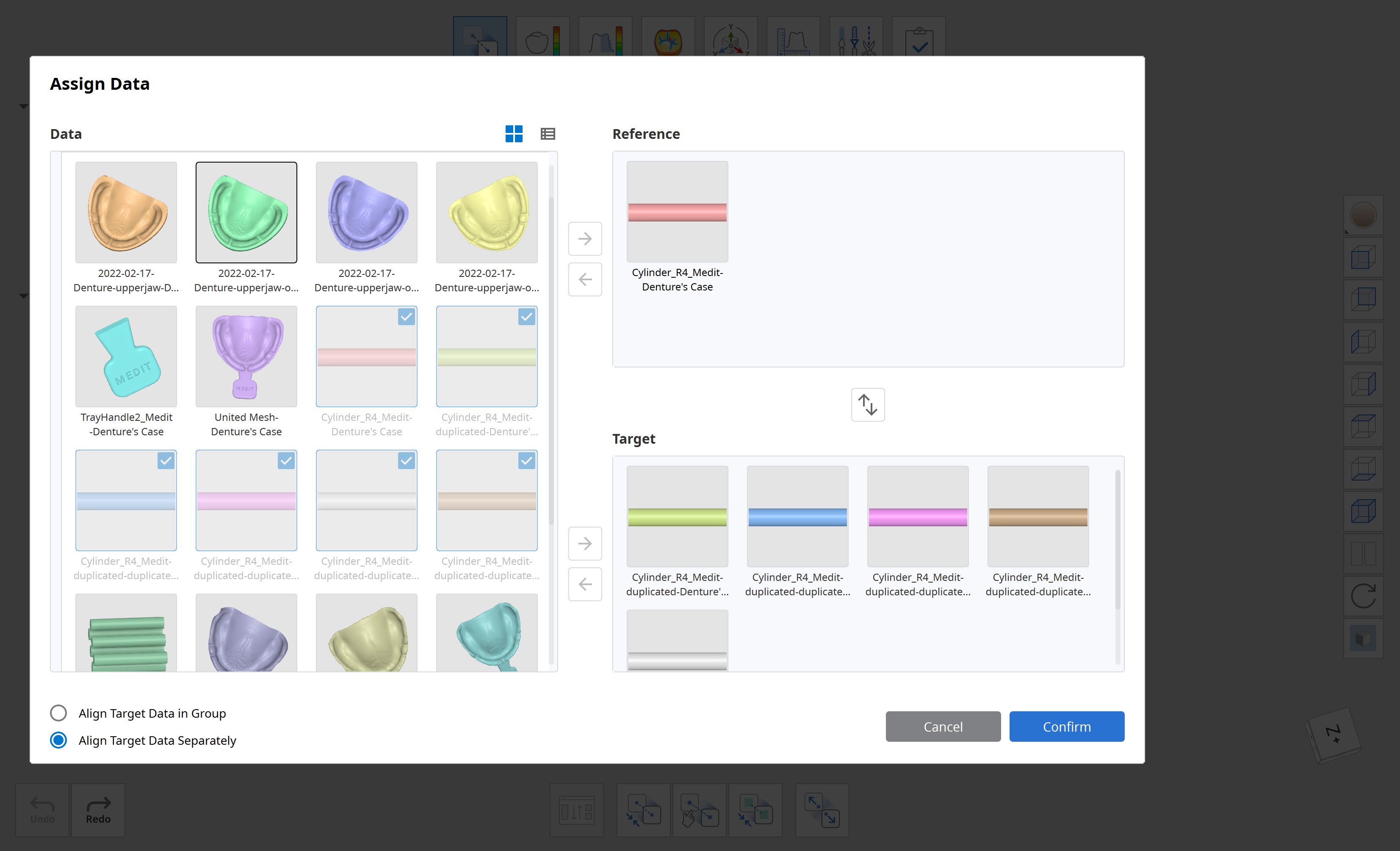

Puoi utilizzare la funzione "Stacca" in "Allinea" per posizionarli in modo uniforme. In "Allinea", posiziona uno dei dati del cilindro nel riferimento e il resto nella destinazione. Quindi, seleziona l'opzione "Allinea i dati di destinazione separatamente". Quando fai clic sul pulsante "Stacca" in seguito, i dati di destinazione verranno allineati in modo uniforme.

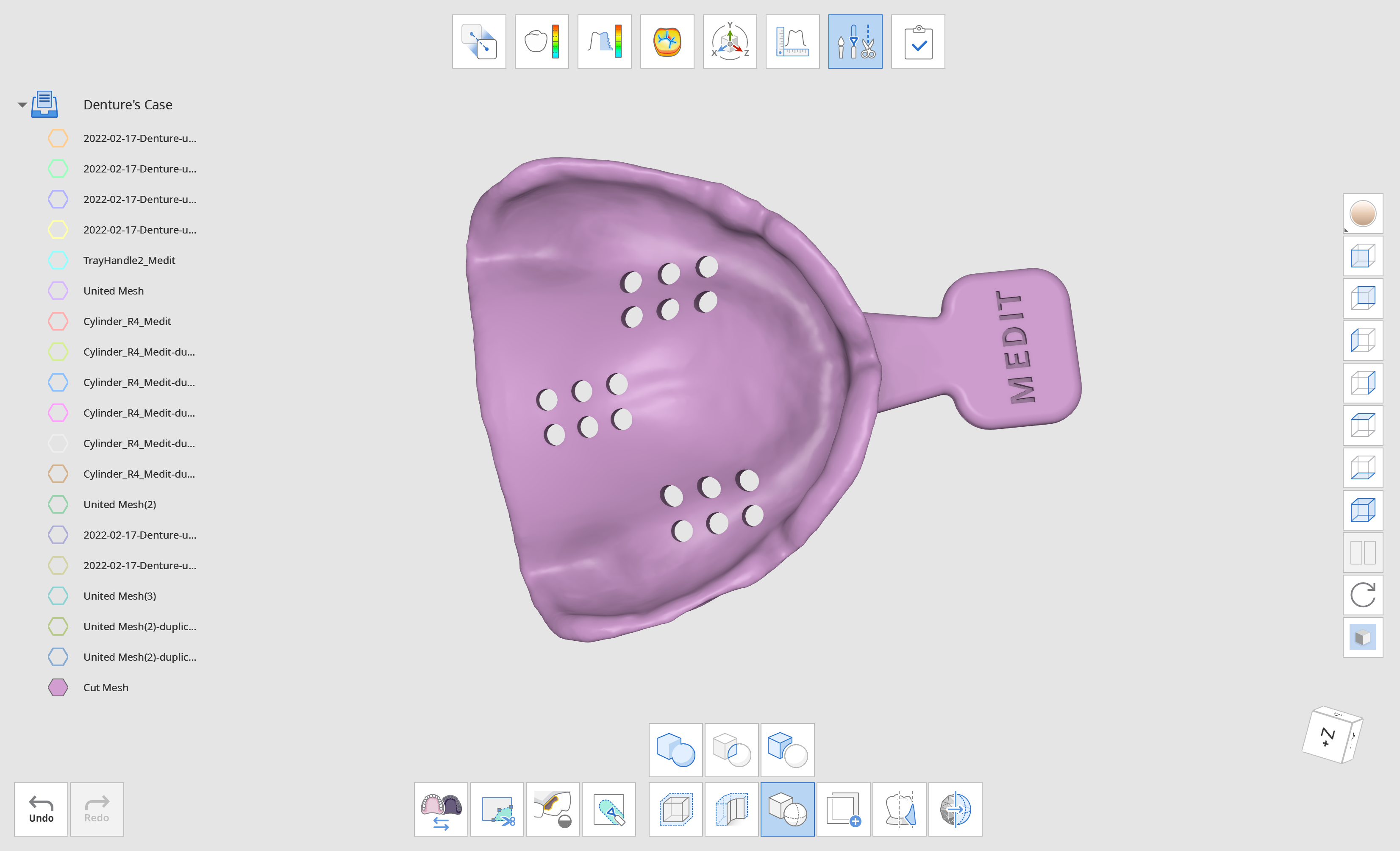

Combina i sei cilindri in un set usando "Unione". Duplica i set tre volte per creare tre set di sei cilindri. Posizionare i set di cilindri come segue e utilizzare la funzione "Taglia" per creare dei fori. Assegna i gruppi di cilindri a B in modo che possano essere rimossi da A (A-B).

Fare clic su "Conferma" per vedere il risultato finale.
