Modalità > Articolatore

Modalità articolatore

In questa modalità è possibile collegare articolatori, cerniere e altri elementi di supporto alla base del modello. Usalo per fissare il modello o aggiungere elementi che aiuteranno a ricreare il movimento della mascella per la fabbricazione di apparecchi dentali.

💡Nota che lavorare in modalità Articolatore è facoltativo.

💡La modalità Articolatore è disponibile solo quando si utilizzano i dati di entrambe le arcate.

Cassetta degli attrezzi

Rimozione delle aree sovrapposte

• Seleziona i dati sovrapposti che desideri spostare.

Aggiungi Pin di supporto

• Fissare i perni alla base del modello per il supporto (max. 5).

Gestisci pin n. 1

• Gestisci il pin di supporto n. 1.

Aggiungi allegato

• Aggiungere cerniere, elementi di supporto o articolatori alla base del modello (max. 5).

Gestisci l'allegato n. 1

• Gestisci l'allegato n. 1.

Diametro (mm)

• Regolare il diametro del perno di supporto.
• La gamma di diametri è di 5-10 mm.

Distanza dalla Base (mm)

• Regola la distanza del perno dalla base.

Eliminare

• Elimina l'elemento selezionato.

1. Verificare il posizionamento degli elementi collegati automaticamente.

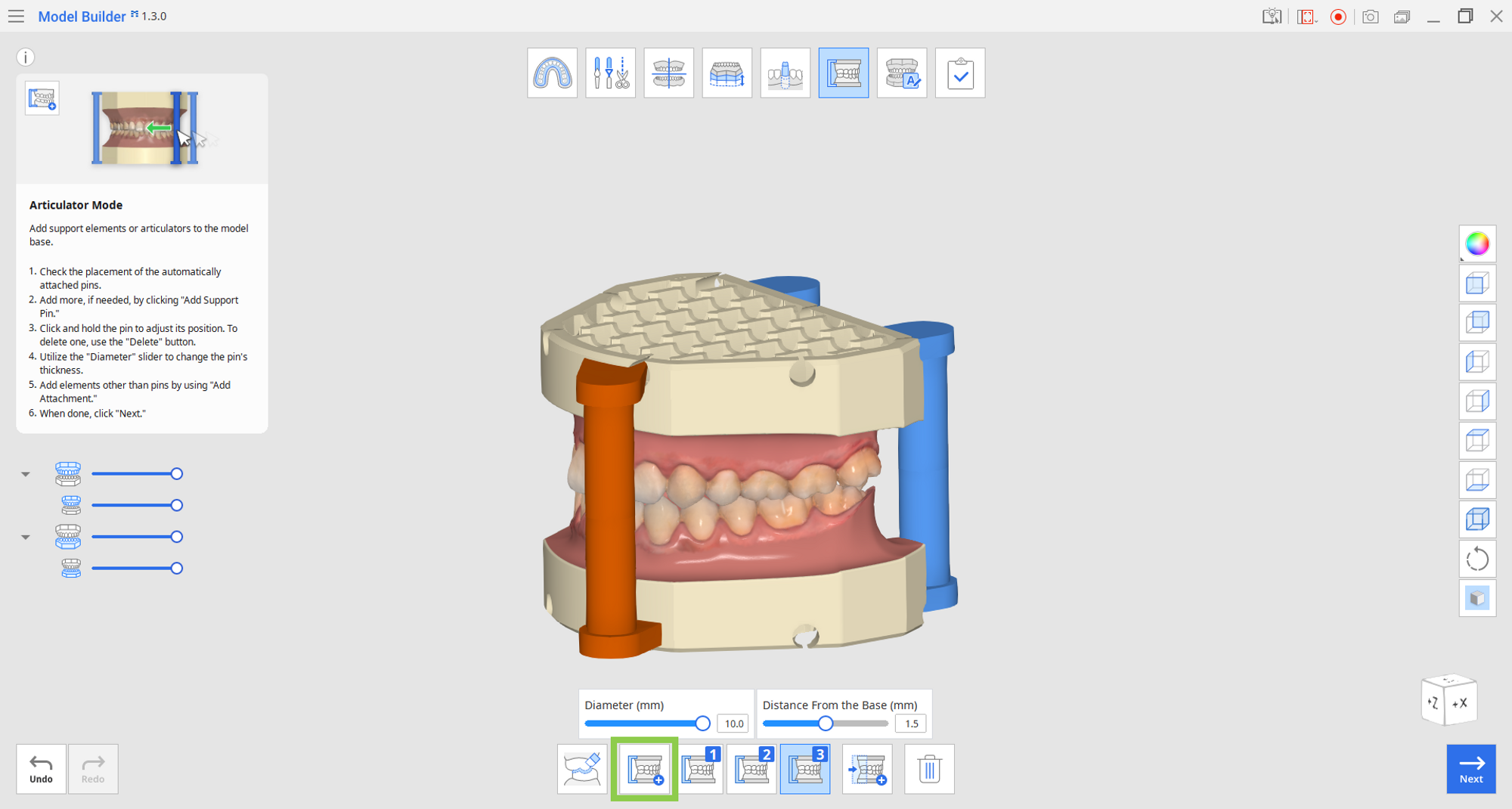

2. Usa "Aggiungi pin di supporto" per aggiungere altri pin se necessario. Se ne possono aggiungere al massimo 5. Se uno qualsiasi dei pin è visualizzato in arancione, il loro posizionamento non è facoltativo o potrebbe coincidere con i fori di scarico. Regola la posizione del segnaposto trascinandolo finché non diventa blu.

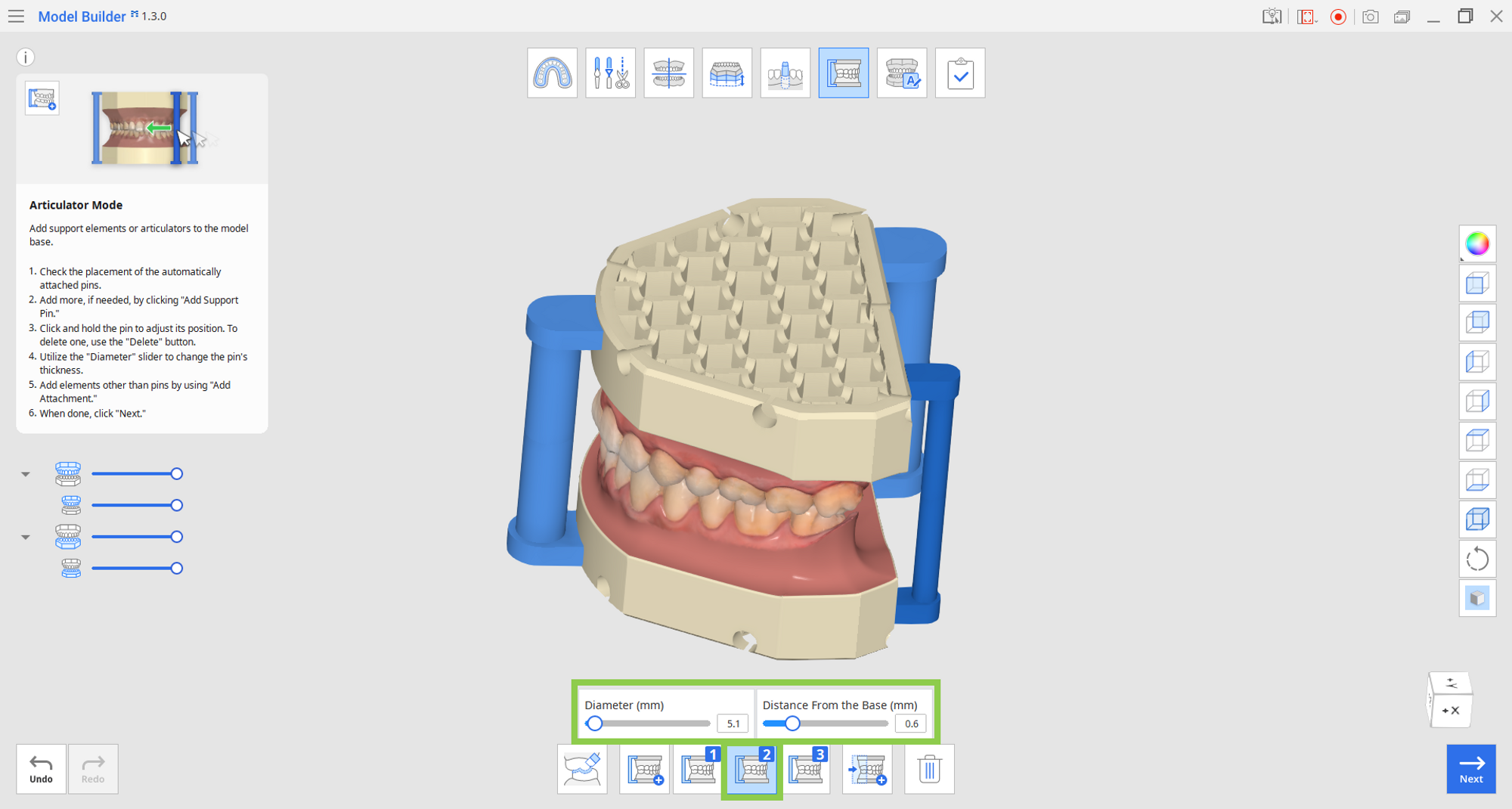

3. È inoltre possibile apportare modifiche individuali allo spessore e alla posizione di ciascun perno. Fare clic sul pulsante di gestione del perno per regolare i dispositivi di scorrimento "Diametro" e "Distanza dalla base".

💡La regolazione della "distanza dalla base" può aiutare ad accorciare il perno se non puoi evitare di posizionarlo vicino ai fori di scarico.

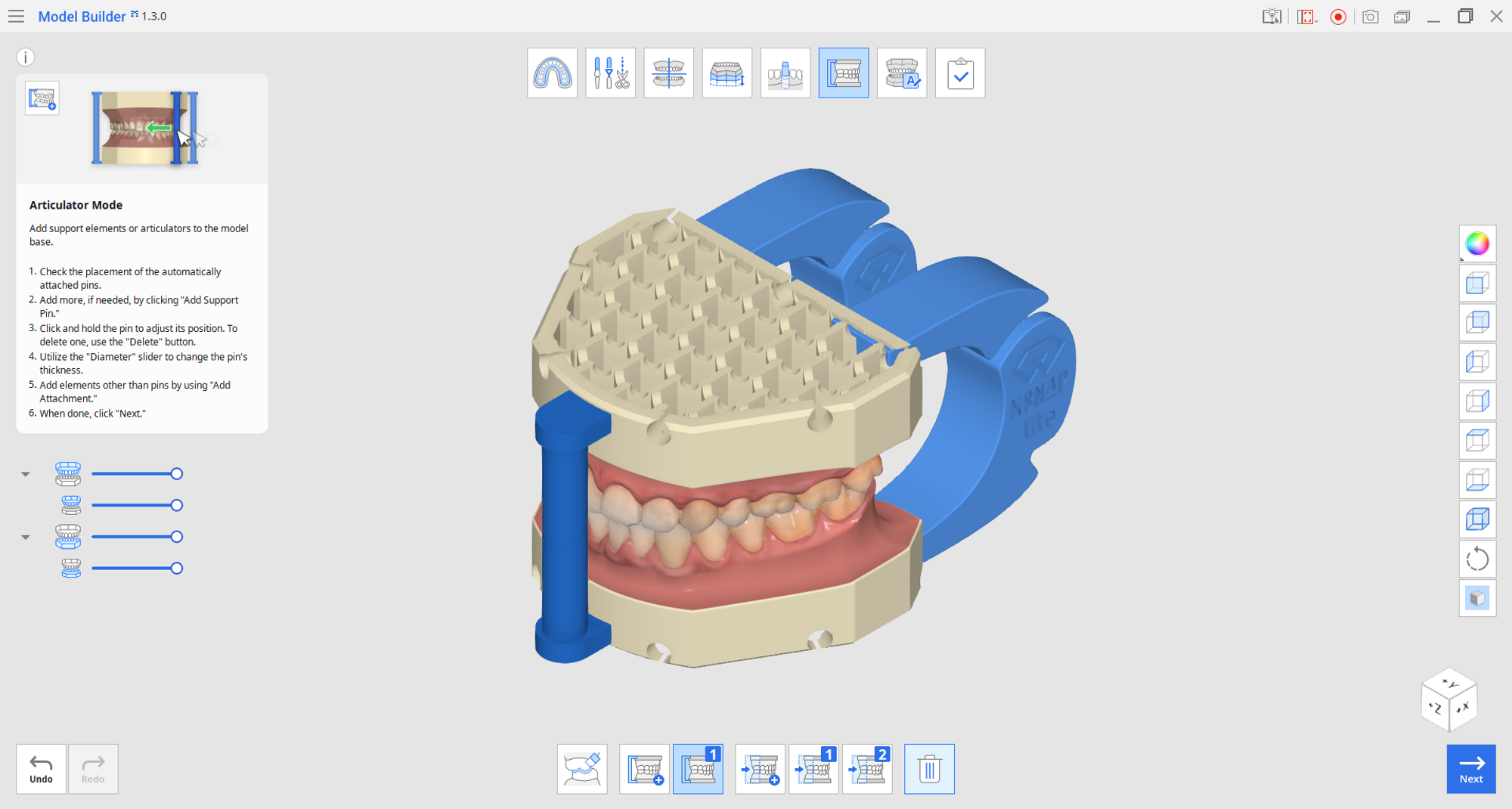

4. Per eliminare qualsiasi pin, assicurati che il pulsante di gestione corrispondente sia selezionato e fai clic su "Elimina".

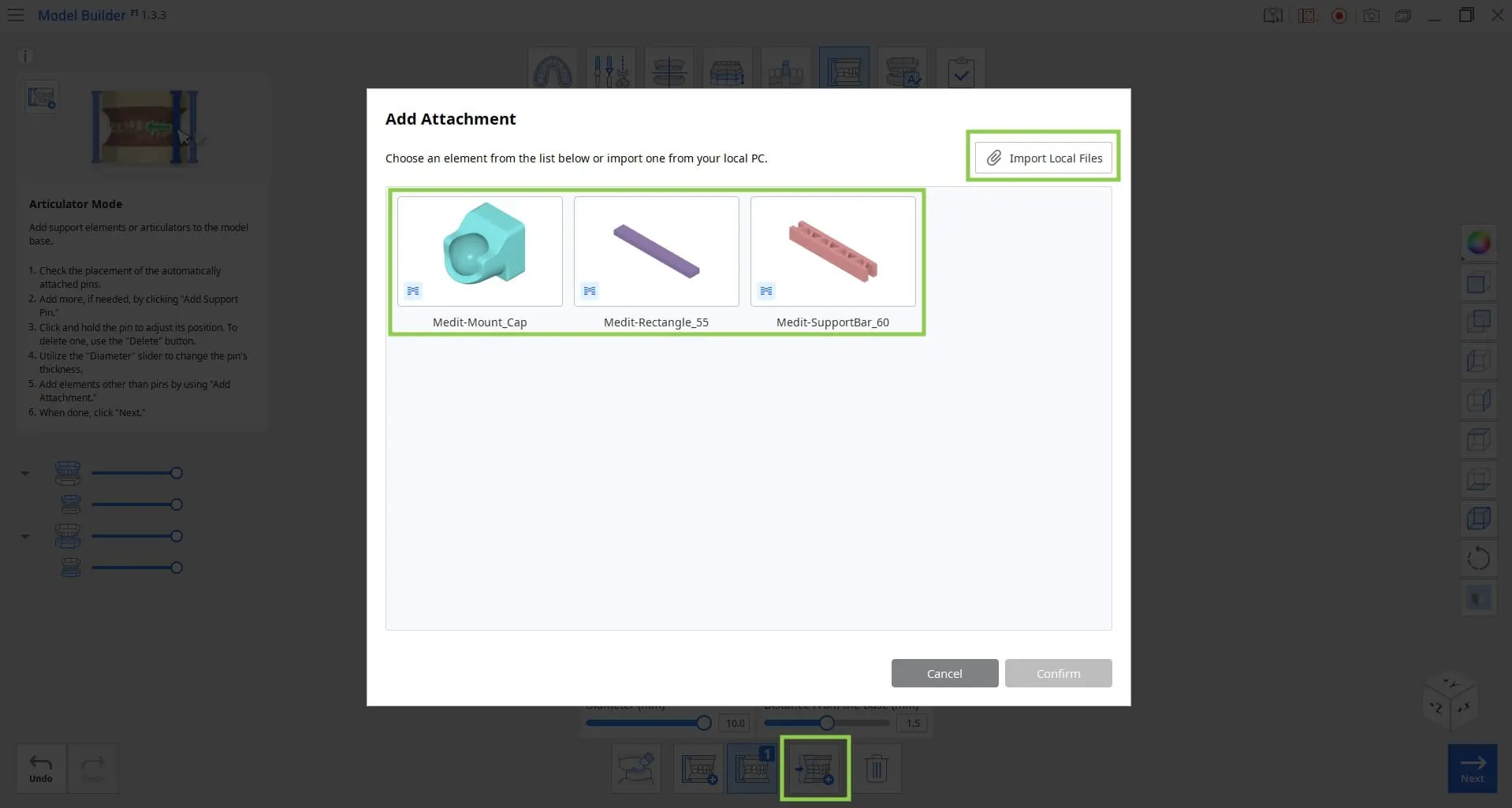

5. Utilizzare "Aggiungi allegato" per aggiungere elementi diversi dai perni di supporto. Se ne possono aggiungere al massimo 5. Puoi scegliere un elemento fornito da Medit o importare i tuoi file.

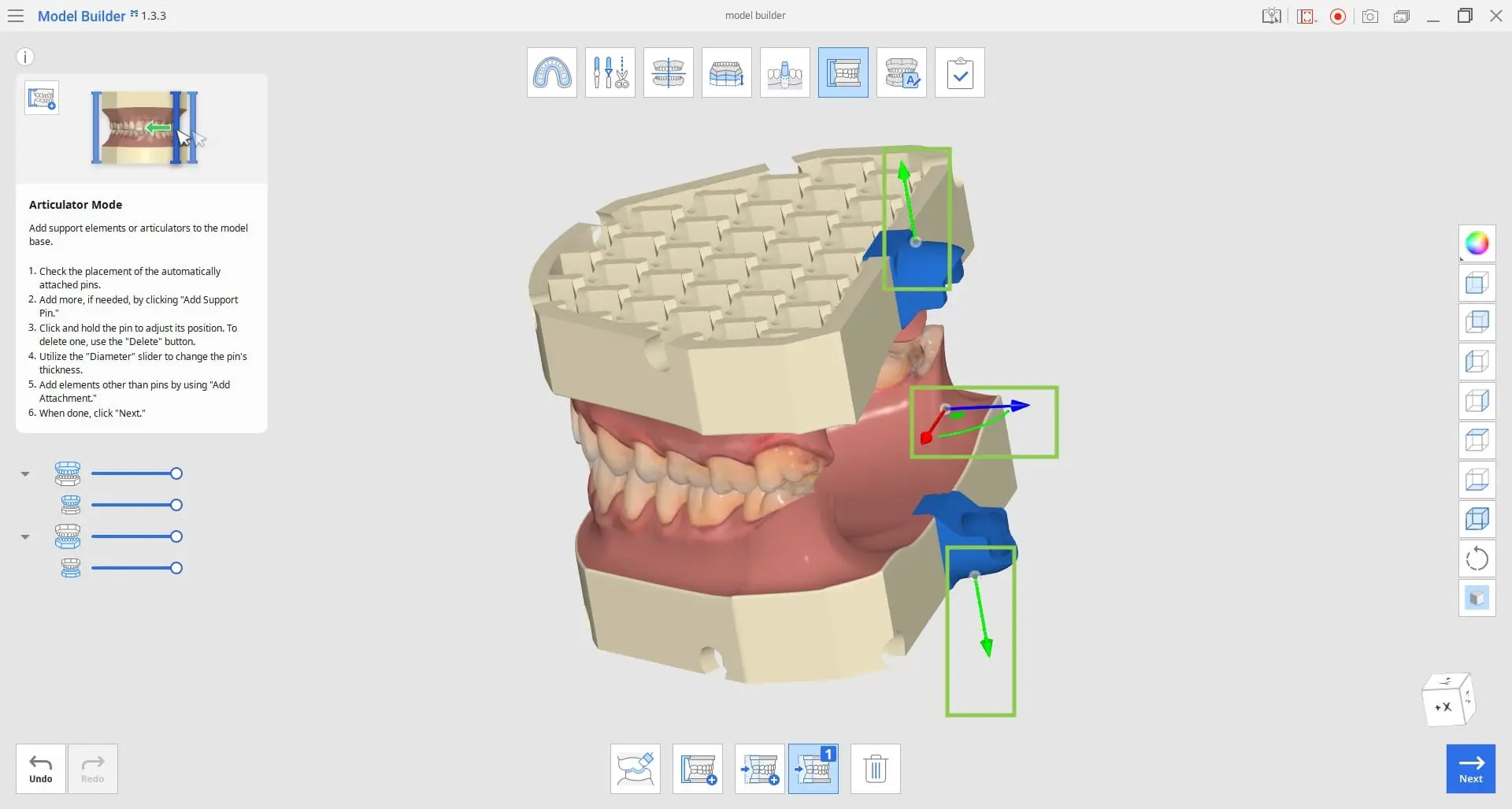

6. L'allegato avrà un manipolatore 3D per ridimensionare, traslare o ruotare l'elemento.

7. Per eliminare un allegato, assicurarsi che il pulsante di gestione corrispondente sia selezionato e fare clic su "Elimina".

8. Al termine, fare clic su "Avanti".
