Modalità > Creazione della base

Modalità creazione della base

Questa modalità è fondamentale per la creazione del modello, in quanto consente di selezionare la tipologia di base e regolarla attraverso vari parametri, come l'altezza della base, lo spessore della parete dei modelli cavi, il numero di fori di drenaggio, etc.

❏ Barra degli strumenti

Tipologia di base

• Consente di selezionare uno dei tipi di base disponibili: modello ABO, Piastra o Senza piastra.

Altezza totale (mm)

• Utilizzare questo cursore per regolare l'altezza totale del modello, inclusi i dati di scansione e della base.

💡 L'altezza totale del modello può arrivare a 99 mm. Potrebbe essere utile verificare l'altezza massima del modello disponibile per la stampa con la stampante 3D per impostare un limite d'altezza.



Forma cava

• Consente di incavare la base e regolare lo spessore della parete.

💡 Incavare la forma è utile quando si stampa il modello utilizzando meno materiale. È possibile incavare qualsiasi tipologia di base.



Spessore della parete (mm)

• Utilizzare questo cursore per regolare lo spessore delle pareti una volta scelto di incavare il modello.

💡 La gamma di spessori delle pareti è di 2 - 4 mm. Potrebbe essere utile verificare le impostazioni consigliate della stampante 3D per prendere una decisione corretta sullo spessore delle pareti.



Dritta/curva (Dritta)

• Rende dritta la base sul margine dei dati di scansione. Disponibile solo per modelli senza piastra.



Dritta/curva (Curva)

• Rende curva la base sul margine dei dati di scansione. Disponibile solo per modelli senza piastra.



Crea fori di drenaggio

• Consente di creare fori di drenaggio per la resina e stabilirne la quantità, il diametro e la distanza dalla base.

💡 L'uso di fori di drenaggio è utile per le stampe in resina, in quanto contribuisce a rimuovere la resina in eccesso e assicura che non rimanga bloccato del materiale all'interno del modello.

💡 Funziona solo per modelli cavi.

Riempimento

• Crea una struttura a nido d'ape all'interno della base cava.

Smussatura

• Attivalo per creare uno smusso.

Anteprima

• Visualizza l'anteprima del modello prima di passare al passaggio successivo.

💡Controlla la differenza tra basi dritte e curve qui sotto.

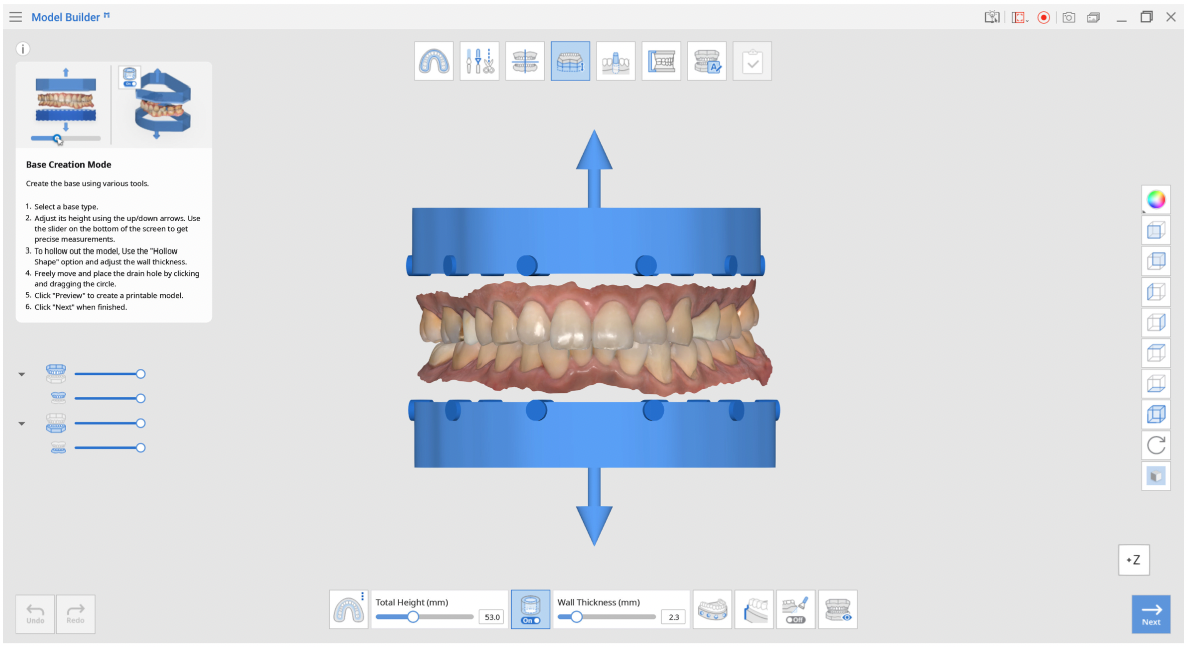

Dritto	Curvo

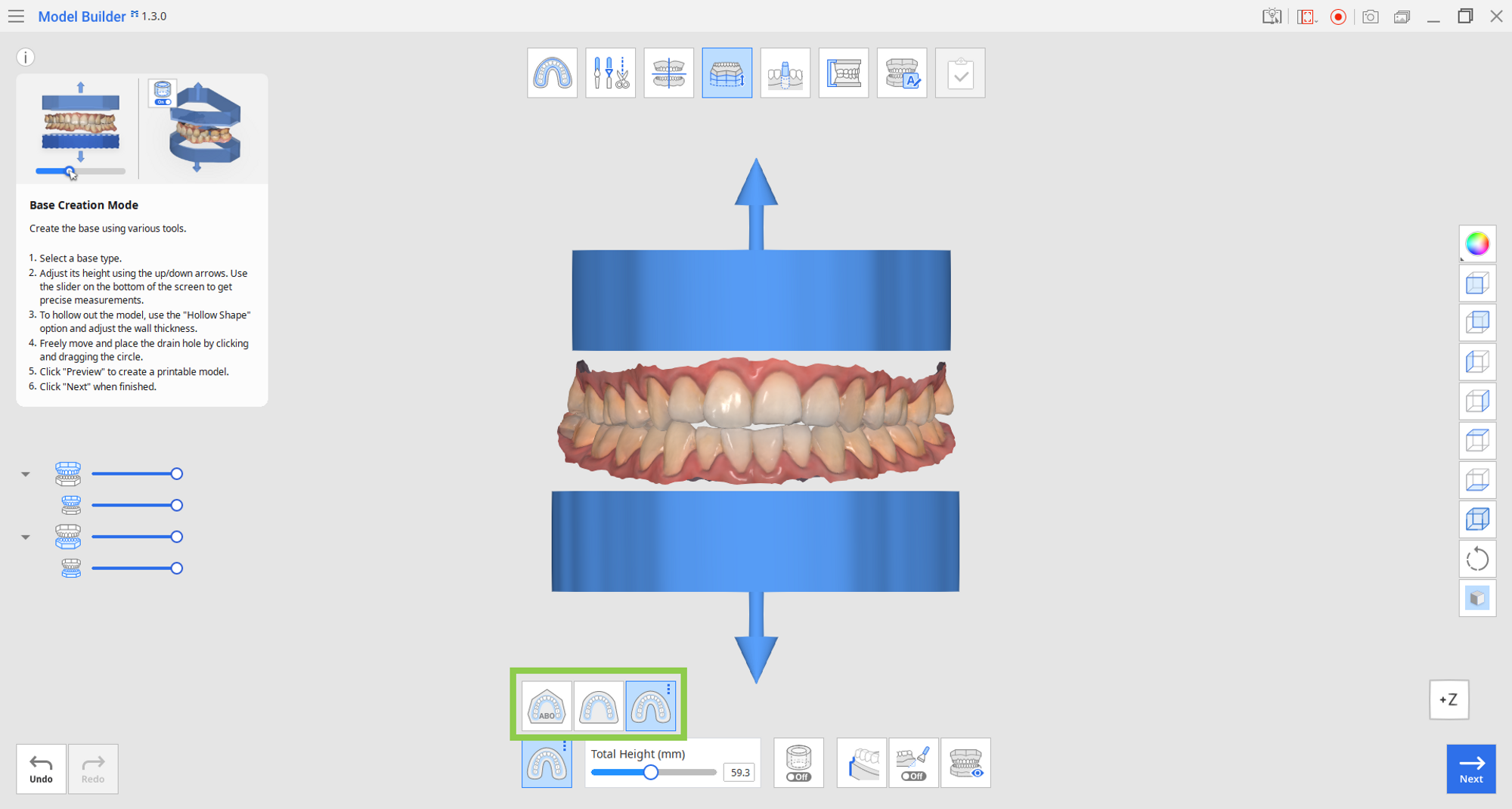

1. Selezionare innanzitutto un tipo di base tra le tre opzioni disponibili: ABO, Plate e Plateless.

ABO

• Crea un modello Incaricato.
• Questa opzione ortodontica crea una base mascellare con angoli pari, mentre la base mandibolare assume una forma ellittica.

Un modello con un piatto

• Creare un modello di piastra di base.
• La lastra seguirà la forma dei dati di scansione.

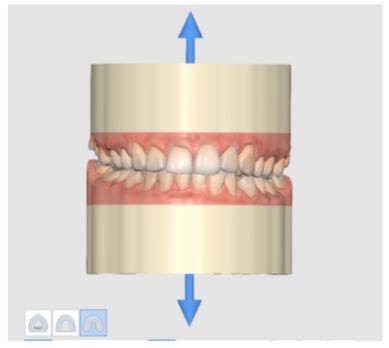

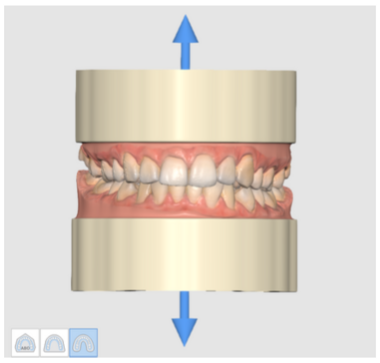

Modello senza piatto

• Crea un modello senza piastra.
• Solitamente realizzata a forma di ferro di cavallo, la base ricreerà la forma dei dati di scansione.

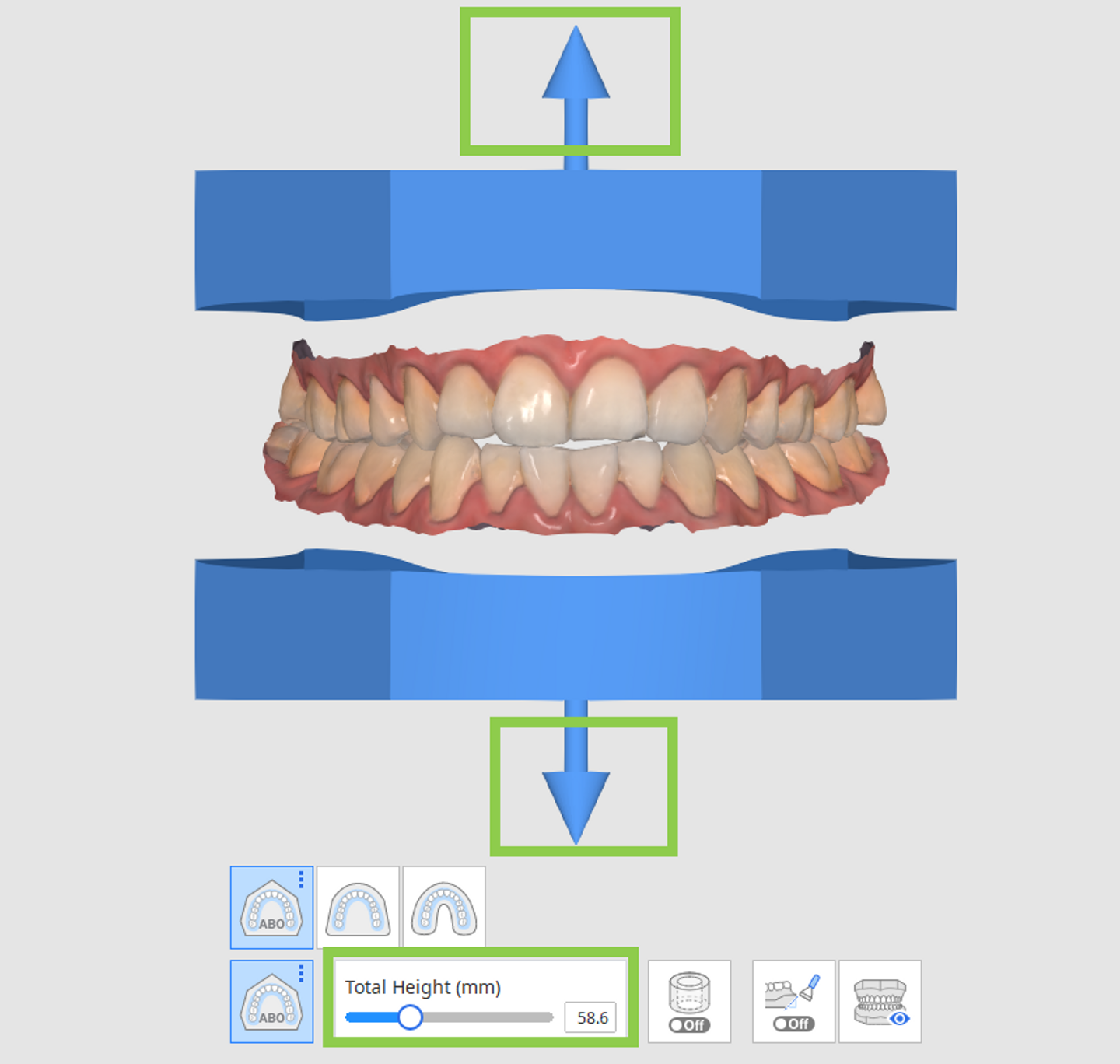

È possibile regolare l'altezza della base utilizzando le frecce su/giù situate accanto ai dati di scansione. Oppure usa il cursore in basso per ottenere misurazioni precise.

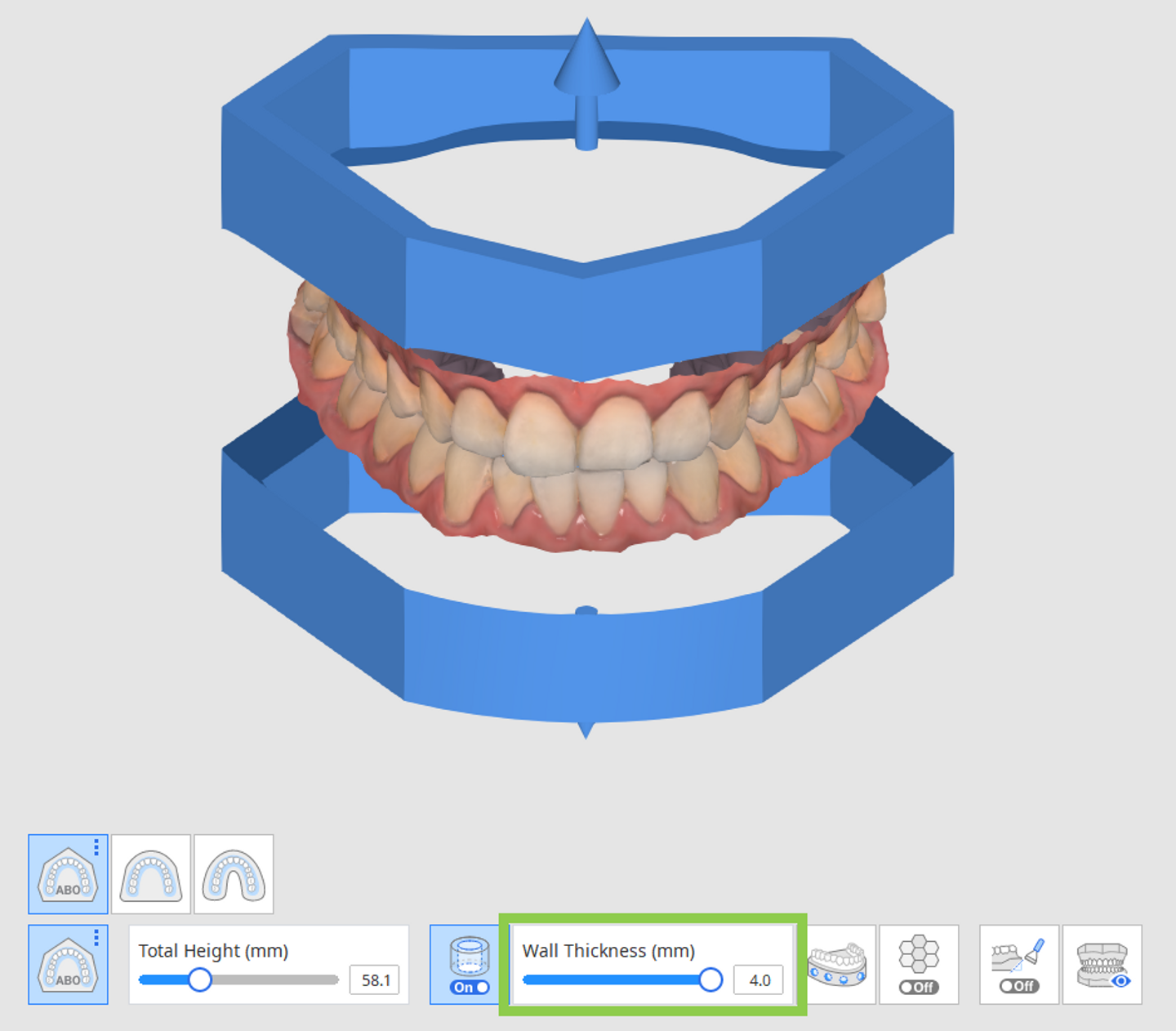

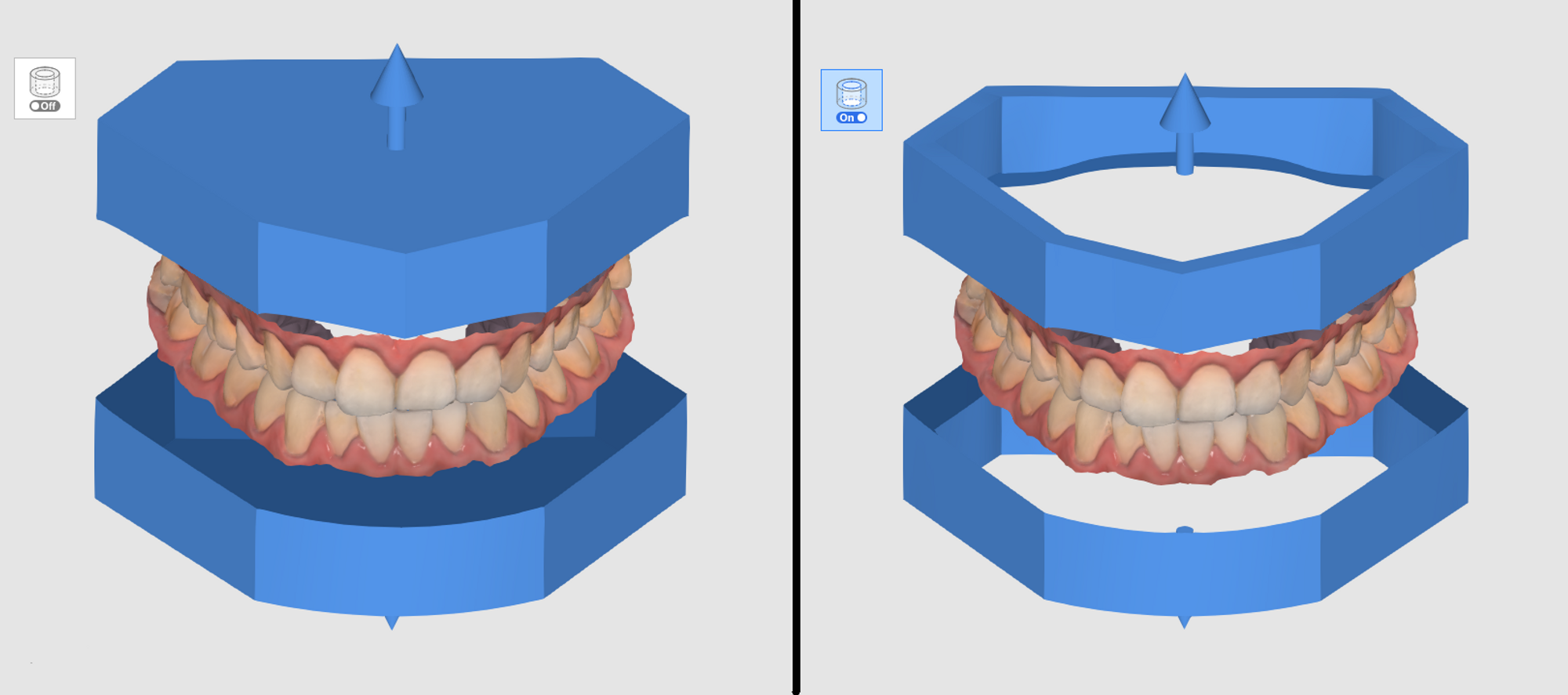

2. Se vuoi che la base sia vuota all'interno come mostrato nell'immagine qui sotto, attiva "Hollow Shape".

• La base scavata può essere ulteriormente personalizzata regolando lo spessore della parete.

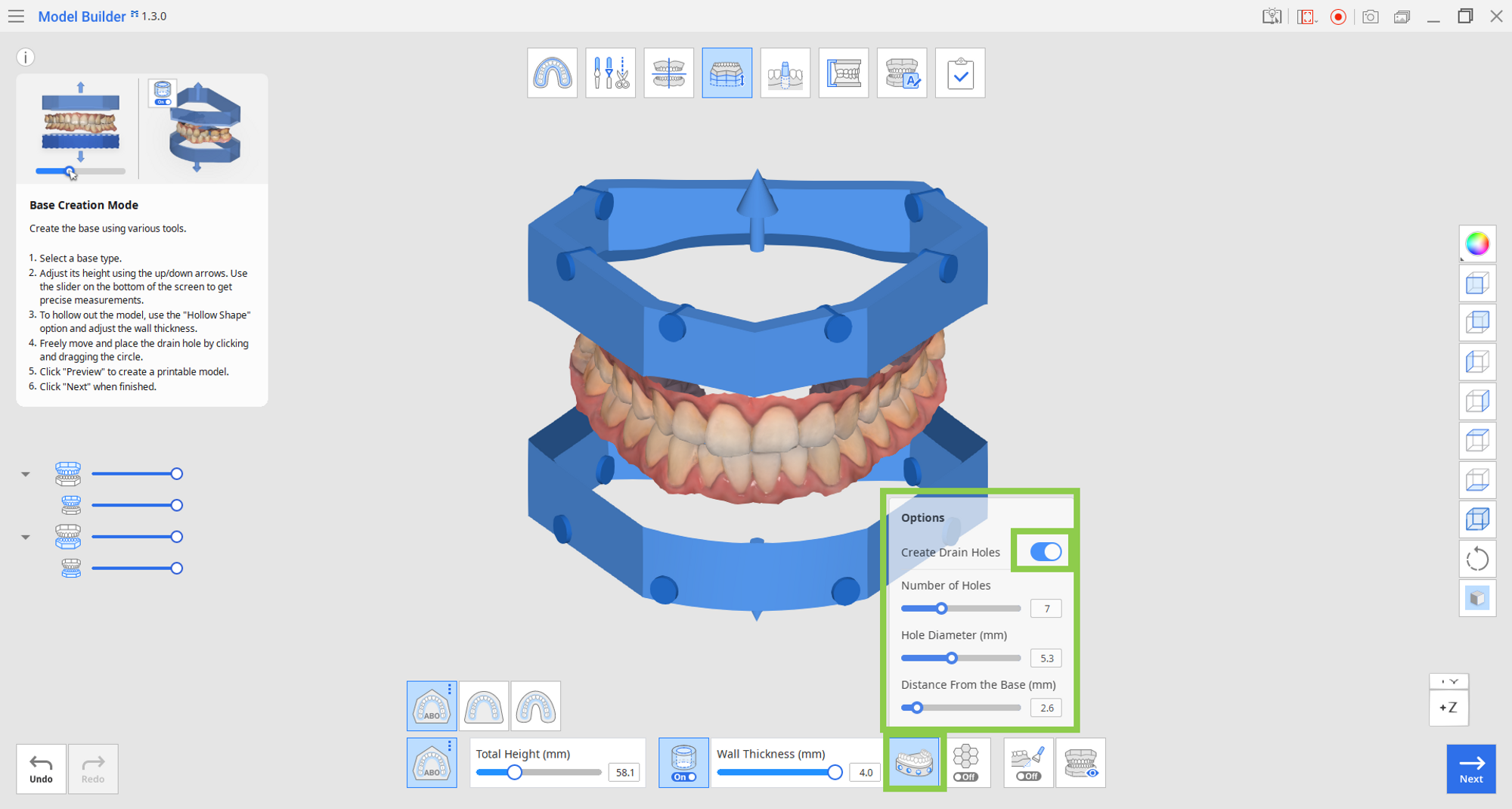

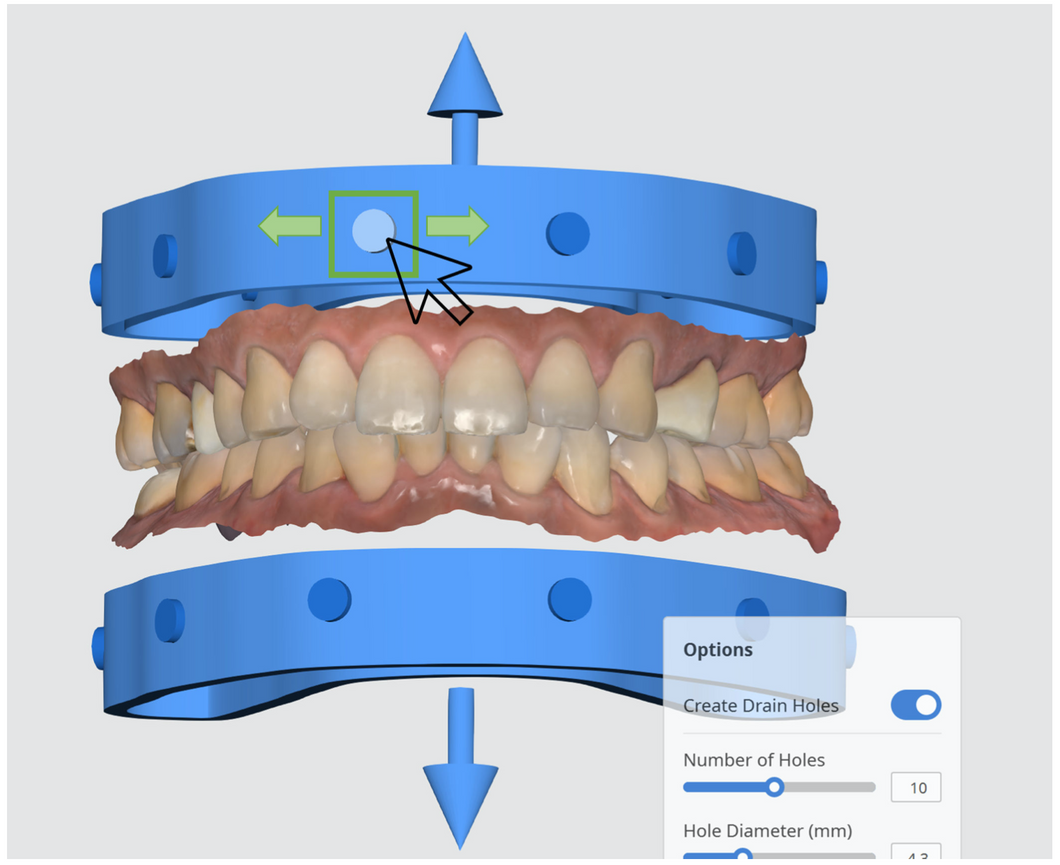

3. Creare fori di drenaggio per modelli cavi facendo clic sull'icona "Crea fori di drenaggio" in basso e attivando l'interruttore. Controllare le opzioni dei parametri disponibili per i fori di drenaggio nella scatola e regolarle secondo necessità.

Parametri

• Numero Fori: Specificare il numero desiderato (da 1 a 15) di fori di scarico per ogni arcata.
• Diametro foro (mm): specificare il diametro dei fori di drenaggio (applicato a tutti).
• Distanza dalla base: specificare la posizione desiderata dei fori di scarico calcolata dalla base del modello.

Puoi spostare liberamente i fori di drenaggio da sinistra a destra facendo clic sul cerchio e trascinandolo orizzontalmente.

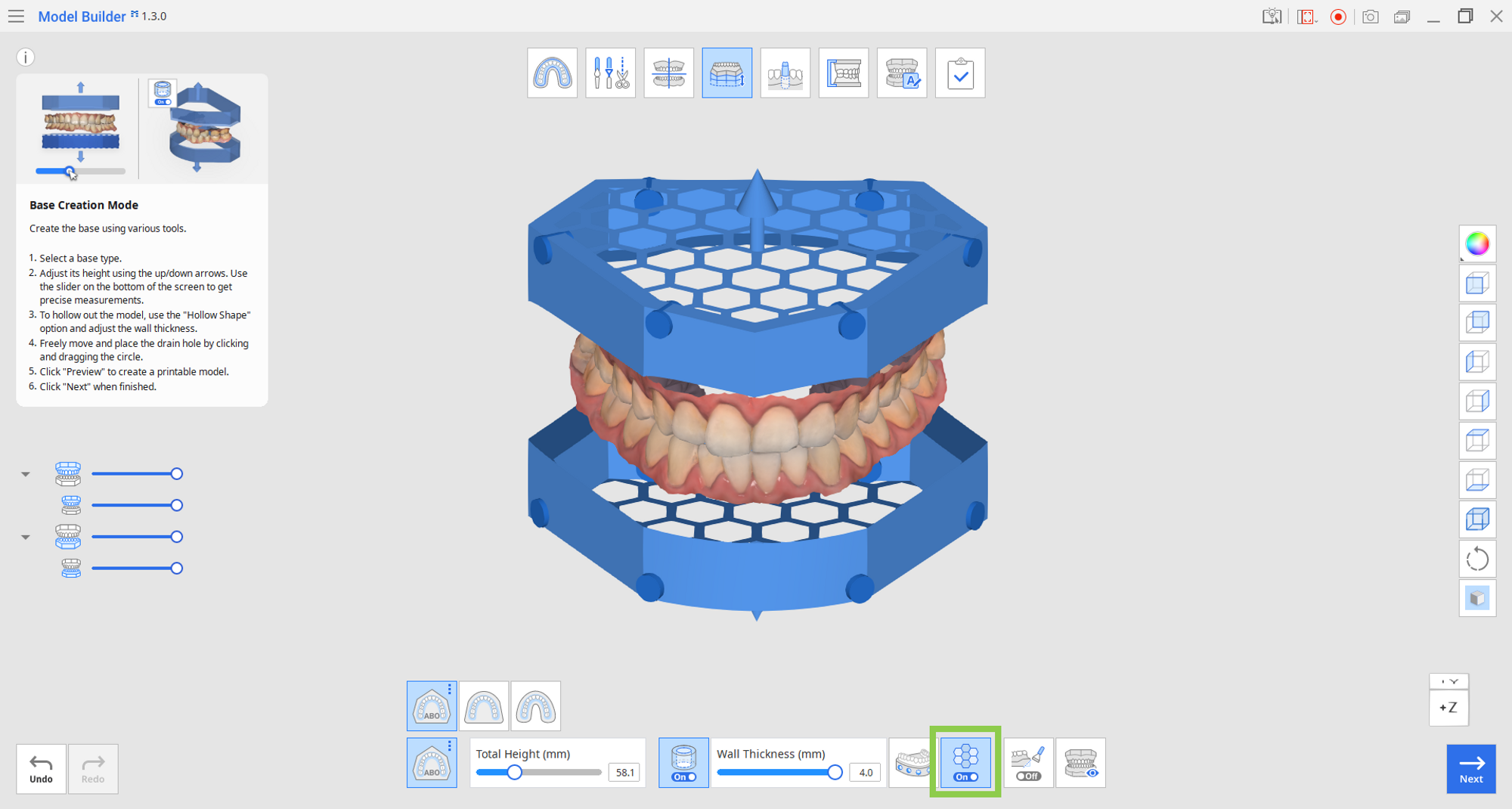

4. L'attivazione della funzione "Riempimento" creerà un nido d'ape all'interno della base scavata. Questa è una funzione utile per la stampa 3D in quanto migliorerà la resistenza del modello stampato.

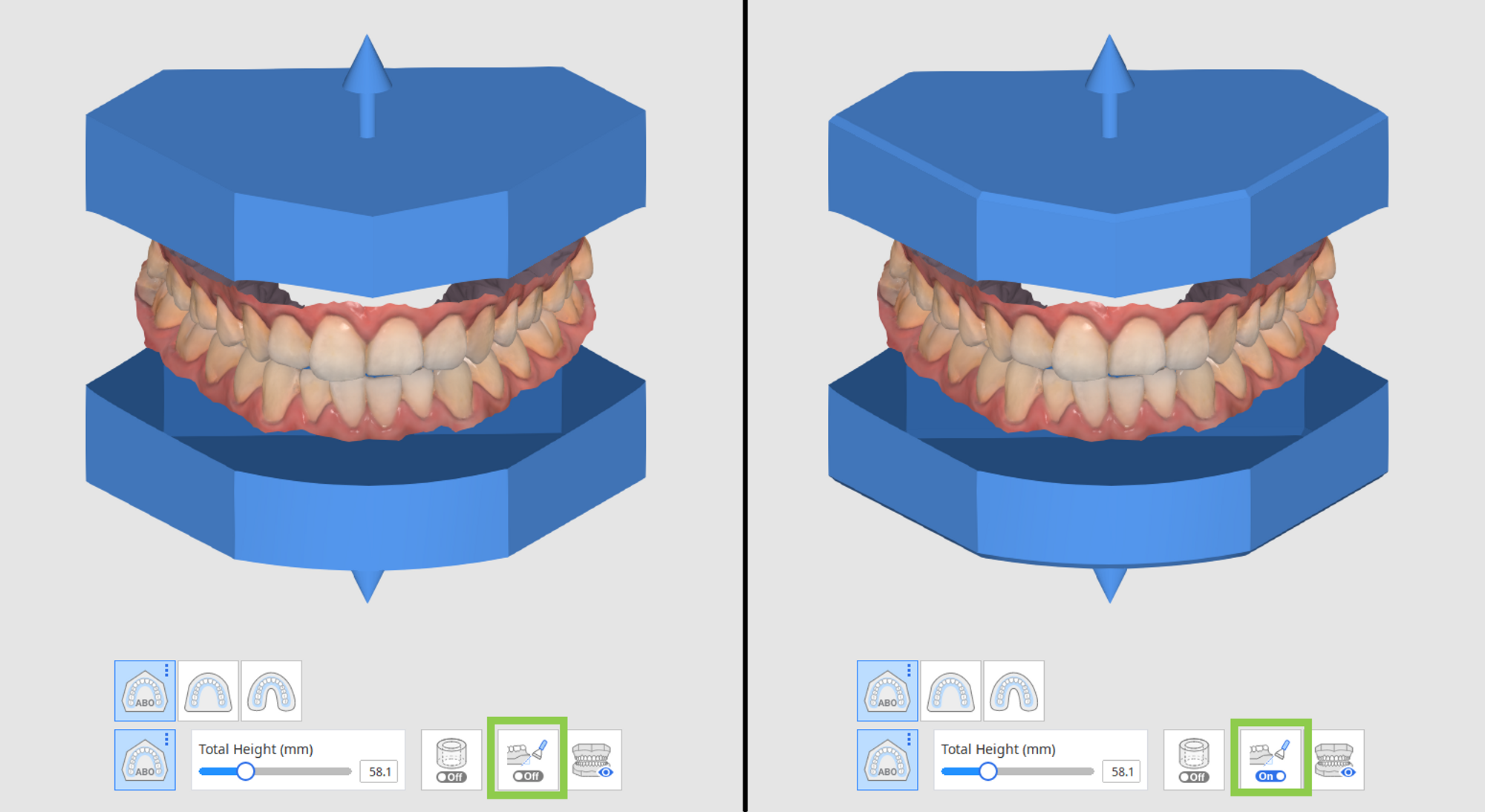

5. Fare clic su "Smusso" per attivare e disattivare l'interruttore. L'attivazione dell'opzione "Smussatura" è utile per la stampa 3D perché semplifica la separazione del modello stampato dalla piastra di costruzione.

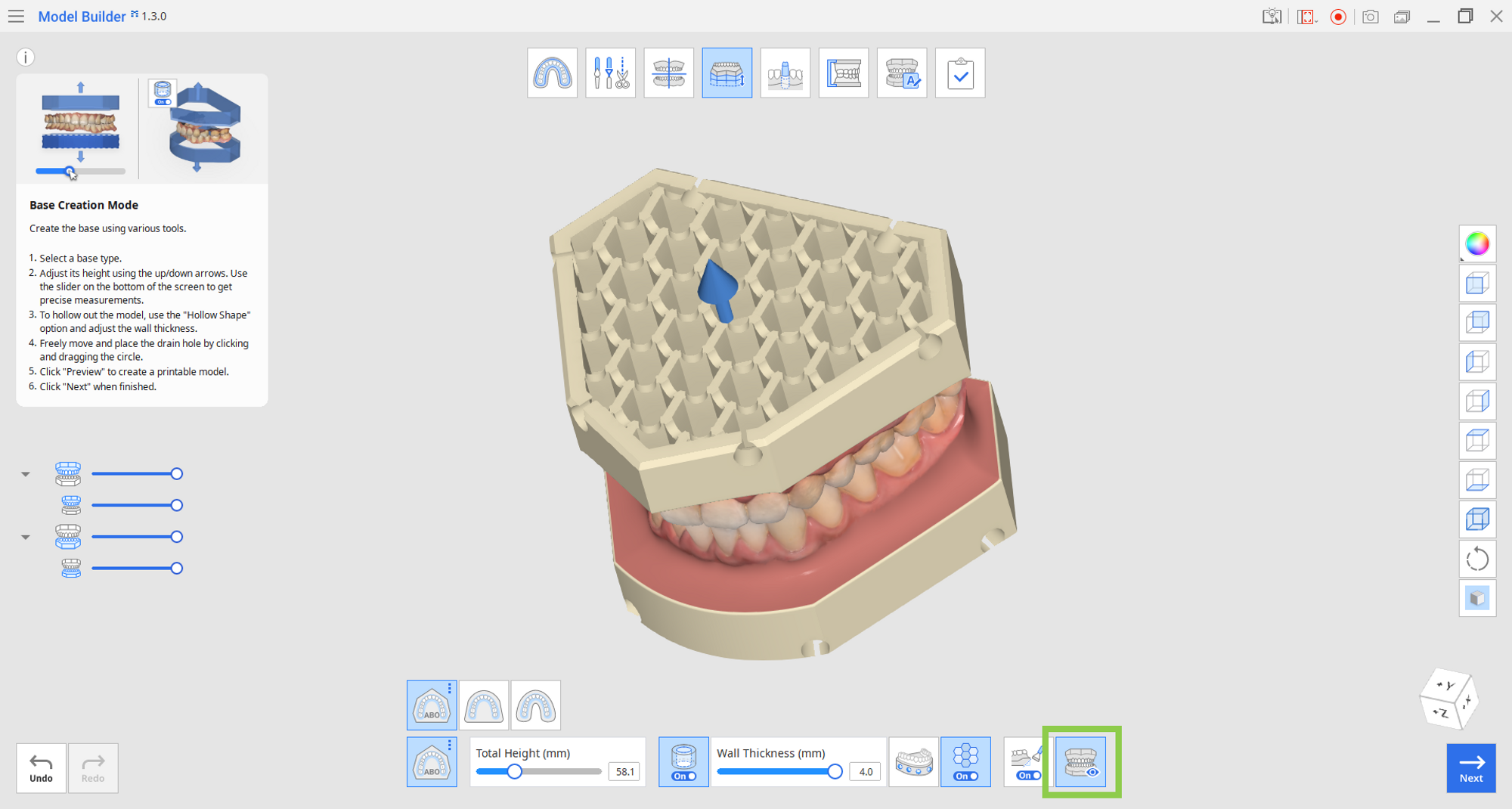

6. Prima di passare alla modalità successiva, fare clic su "Anteprima" per visualizzare ed esaminare tutte le regolazioni apportate in questa modalità.

7. Al termine, fare clic su "Avanti".
