Modalità di trasformazione

Modalità di trasformazione

La modalità di trasformazione fornisce vari strumenti di trasformazione in modo da poter ruotare, tradurre e ridimensionare i dati 3D con facilità.

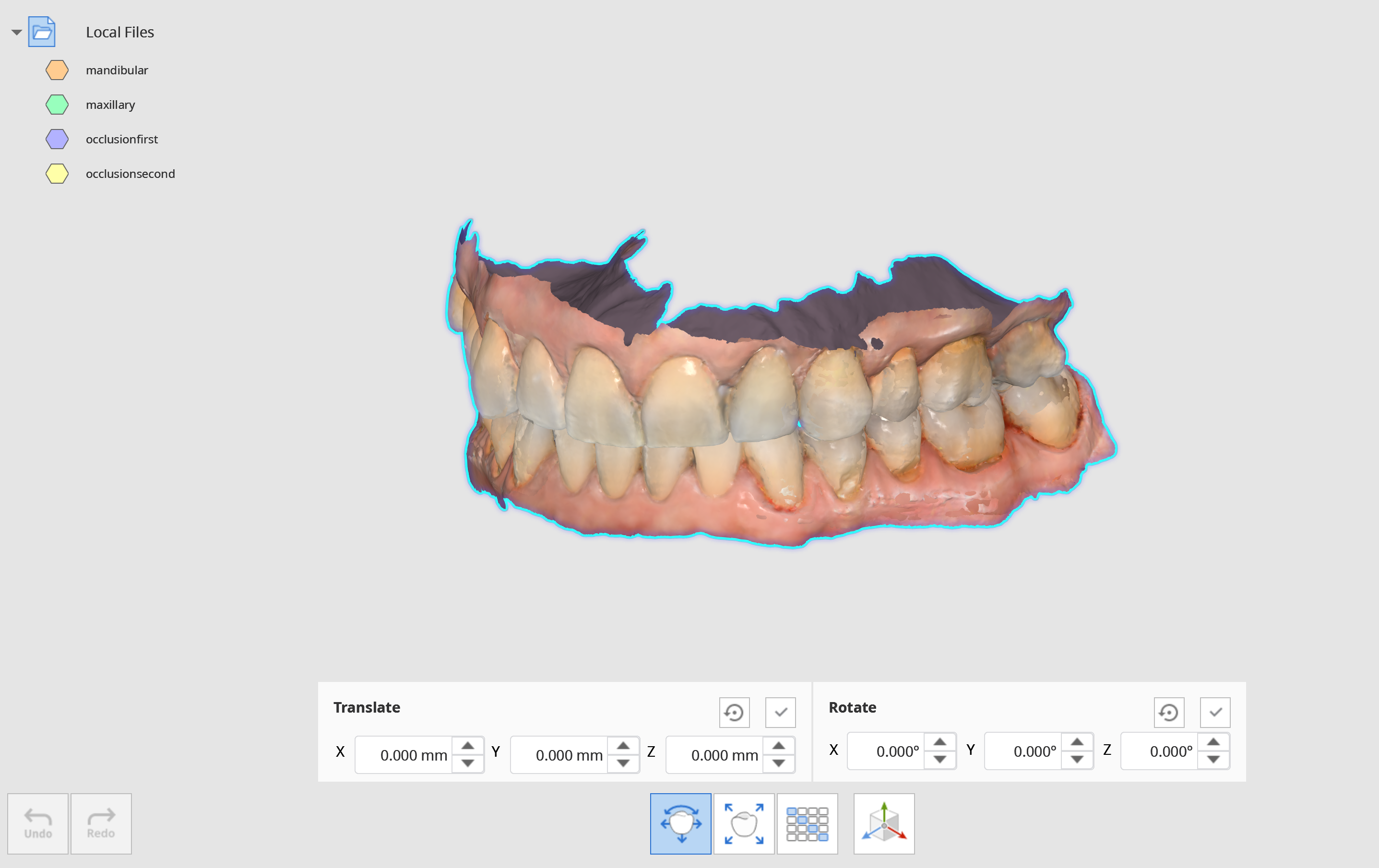

 Traduci e ruota

• Tradurre o ruotare i dati inserendo la distanza o il valore dell'angolo per gli assi. Utilizzare i tasti su e giù della tastiera o della rotellina del mouse per modificare anche i valori.
• Fare clic su "Applica" per applicare le modifiche a tutte le modalità del programma.

💡 Puoi sfruttare questa funzione per modificare l'orientamento dei dati degli assi. Ad esempio, se la superficie occlusale si trova sull'asse +Y, come nei file CAD 3Shape, la si modifica sull'asse +Z in modo che corrisponda all'orientamento di exocad. Esporta i dati facendo clic con il tasto destro del mouse sull'albero dei dati per esportare i dati su cui stai lavorando.

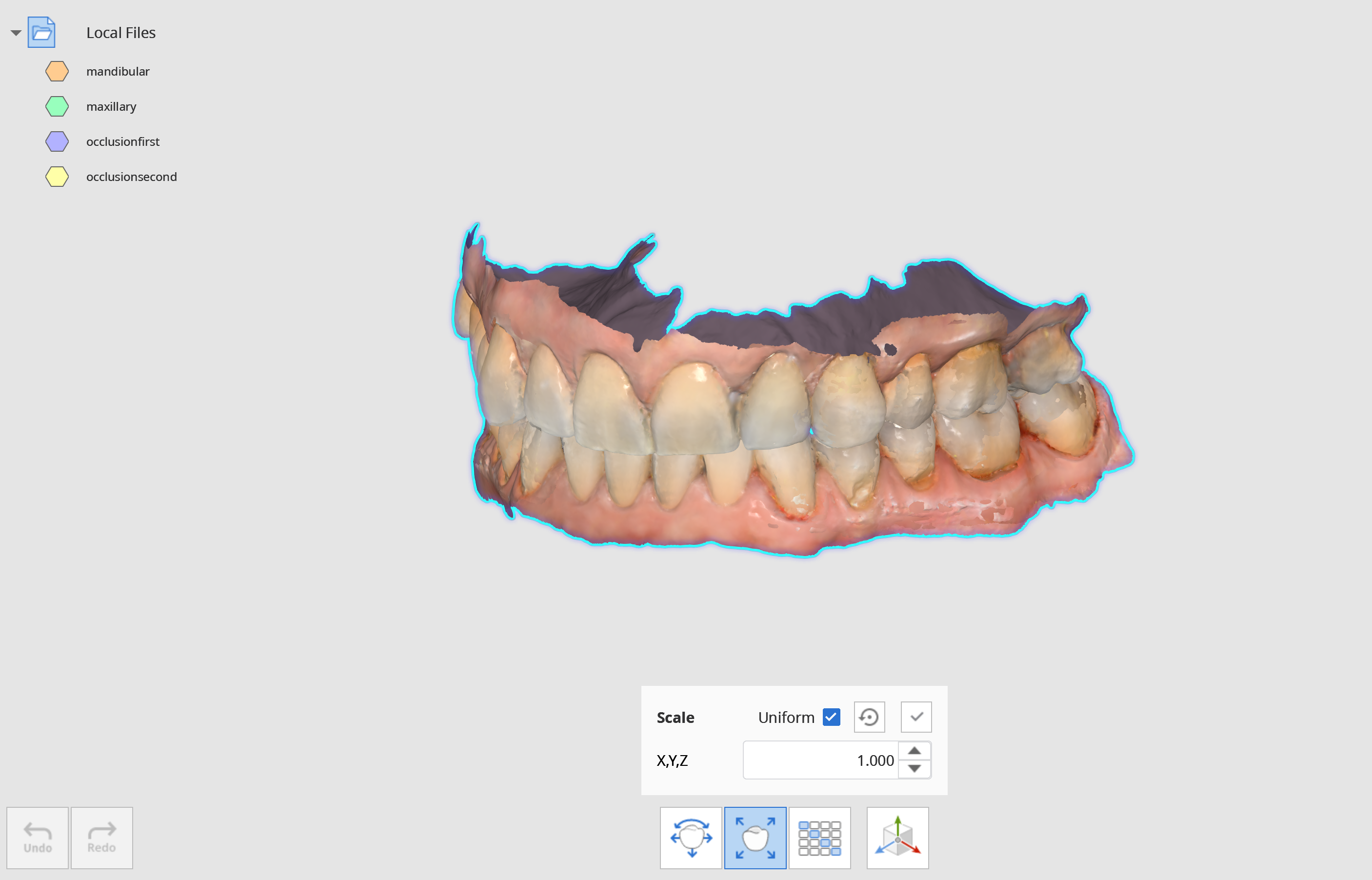

 Scala

• Scalare i dati inserendo i valori per gli assi.
• Seleziona la casella "Uniforme" per utilizzare lo stesso valore per ridimensionare i dati su tutti gli assi contemporaneamente.
• Fare clic su "Applica" per applicare le modifiche a tutte le modalità del programma.

💡 Ridimensiona i dati della corona/ponte ingranditi prima della sinterizzazione fino alla proporzione 1:1 e confrontali con i dati originali per vedere se il restringimento è costante.

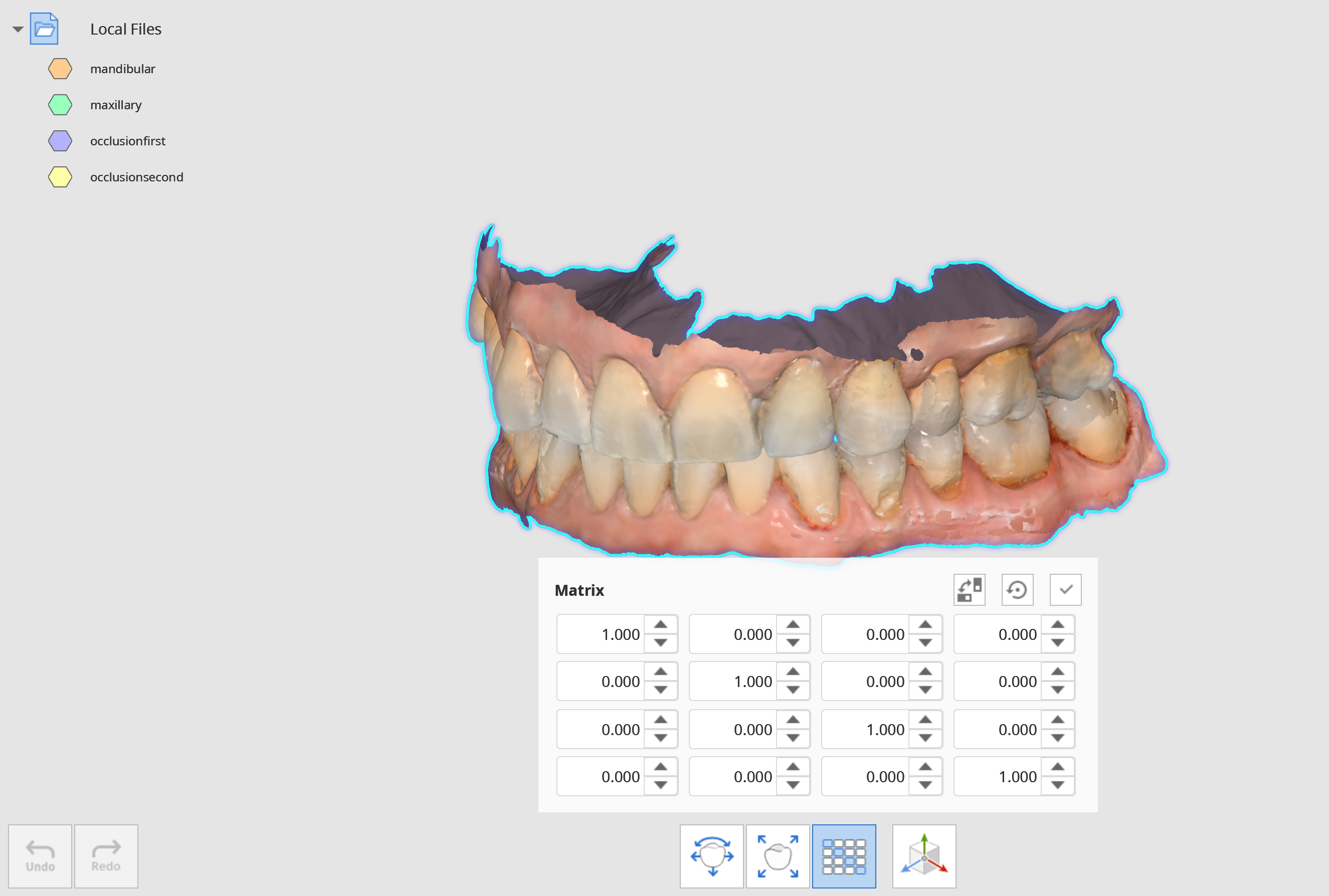

 Matrice di trasformazione

• La matrice di trasformazione trasforma i dati impostando il valore per ogni elemento. Fare clic su "Applica" per applicare le modifiche ai dati in tutte le modalità del programma.

💡 Utilizzato quando si desidera verificare se la libreria di impianti CAD e i dati di scansione sono stati allineati correttamente. Immettere il valore affinché la matrice si sposti nella posizione di allineamento e ispezioni i dati.

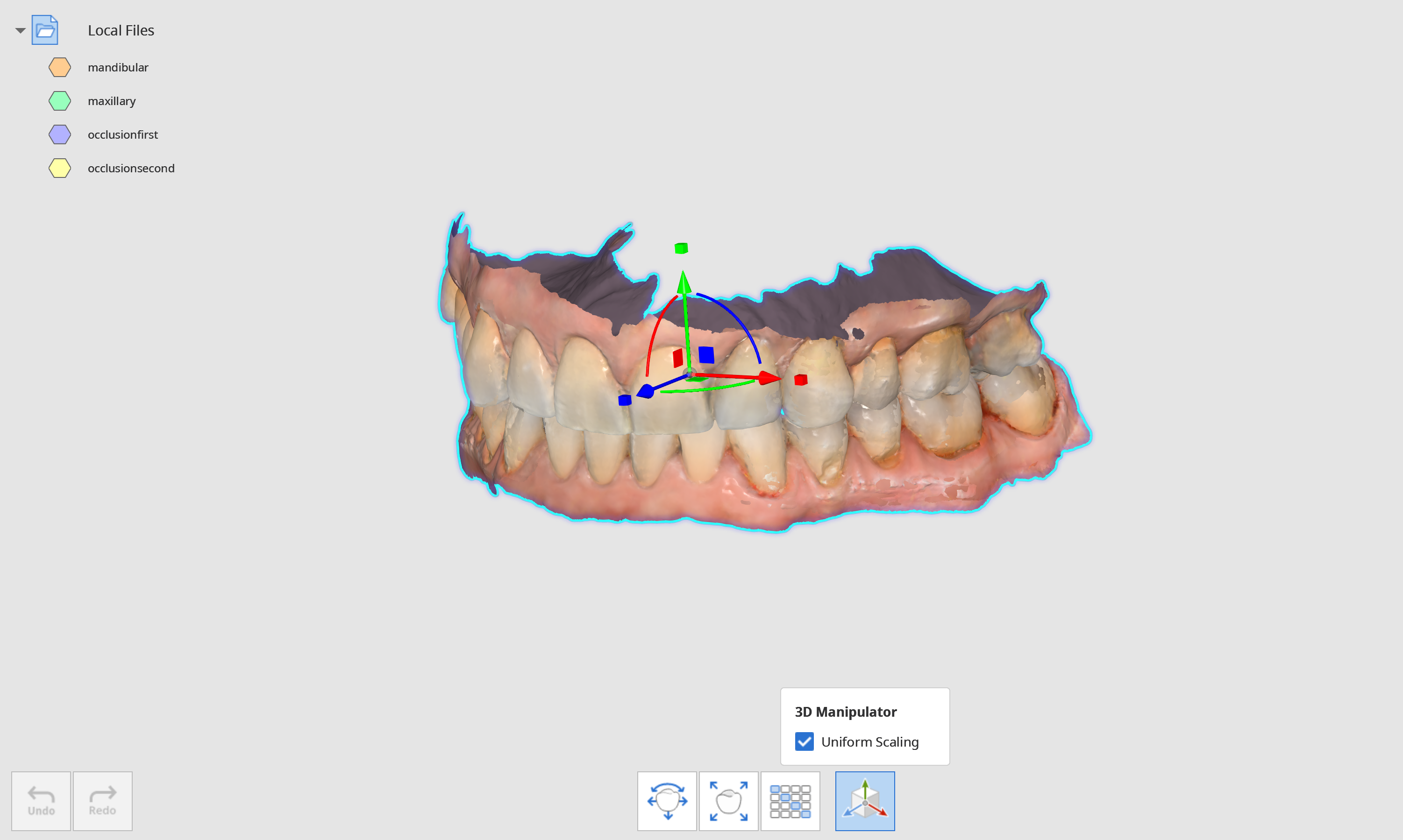

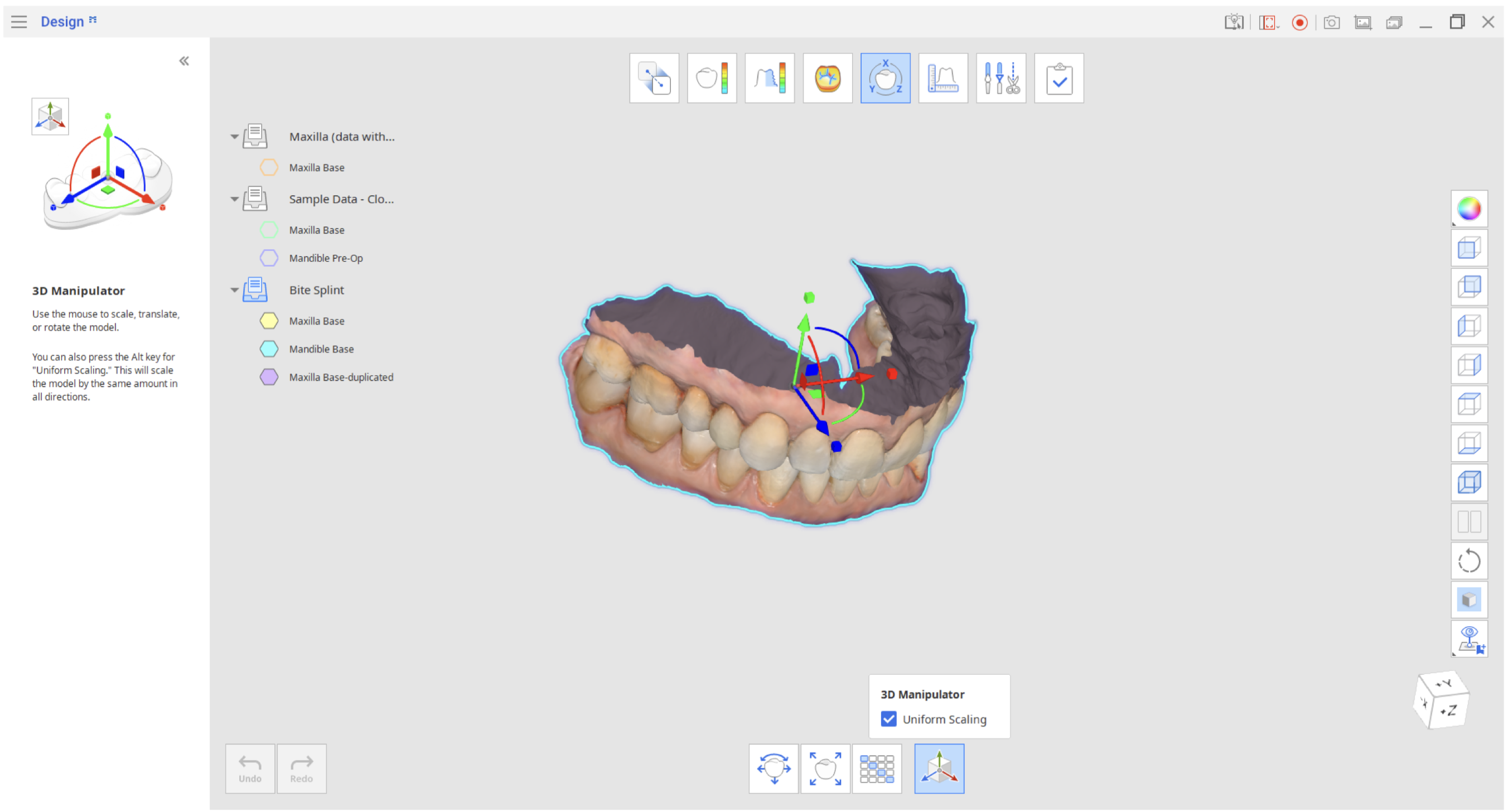

 Manipolatore 3D

• Utilizzare il manipolatore in Manipolatore 3D per ridimensionare, traslare o ruotare il modello. Seleziona "Ridimensionamento uniforme" per ridimensionare il modello in base agli stessi valori in tutte le direzioni.
