Modalità di visualizzazione della deviazione

Modalità di visualizzazione della deviazione

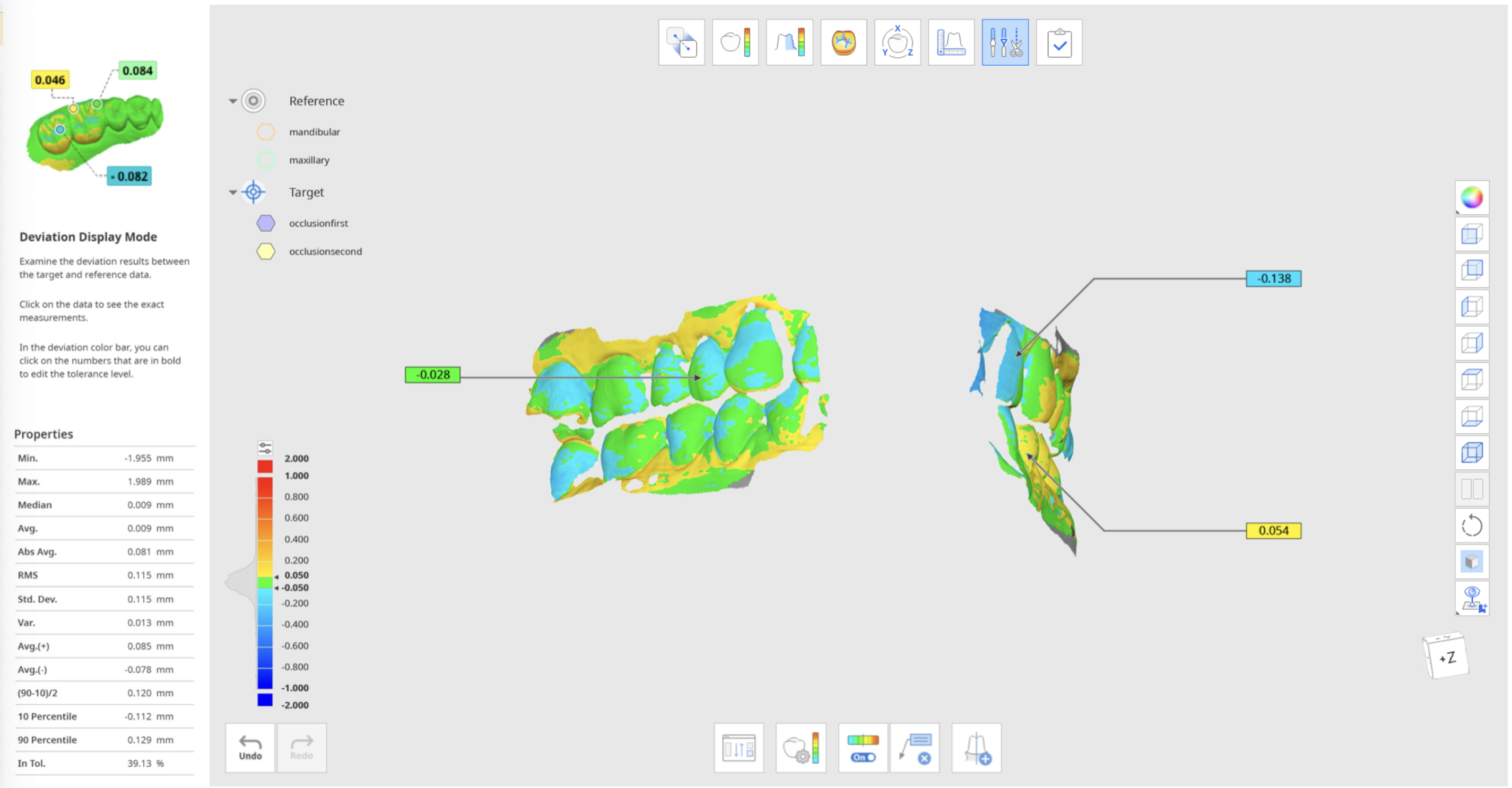

• Questa modalità mostra i risultati della deviazione tra i dati target e di riferimento allineati attraverso una mappa a colori.

❏ Barra degli strumenti

• Riassegna i dati target e di riferimento: Consente di cambiare l'assegnazione dei dati target e di riferimento.
• Elimina i risultati di misurazione: Elimina i risultati della deviazione sui dati 3D cliccando su ciascuno di essi.
• Crea sezioni: Crea le linee di sezione.

• Color map on / off: questa opzione attiva / disattiva la mappa dei colori.
• Impostazioni di deviazione: è possibile impostare le opzioni per il calcolo della deviazione.

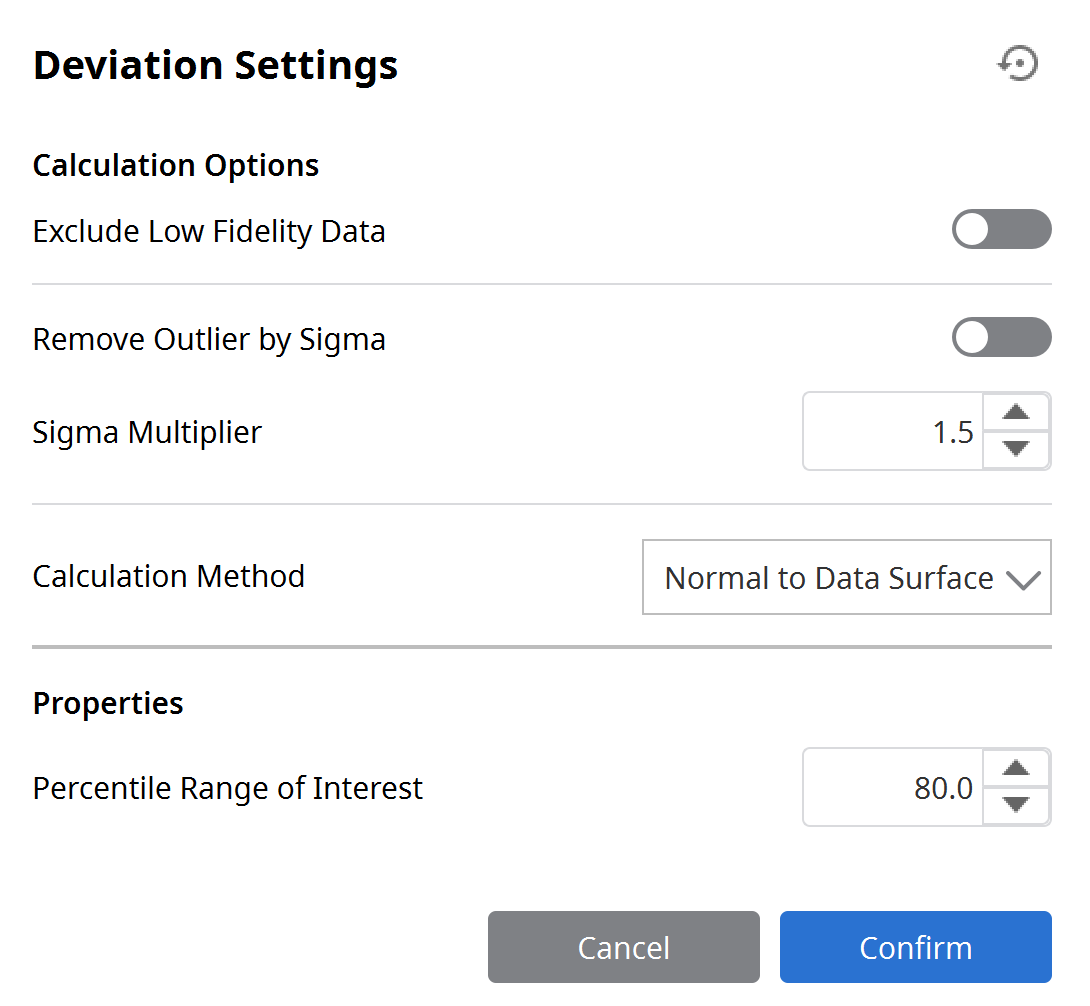

❏ Impostazioni di deviazione

Escludi dati a bassa fedeltà

• Utilizzato per escludere i dati limite a bassa fedeltà durante il calcolo della deviazione dei dati.

Rimuovi valori anomali di Sigma

• Utilizzato per inserire il valore Sigma e utilizzarlo per escludere i valori anomali durante il calcolo.
• Nel caso di 1 sigma, solo i dati che rientrano in 1 sigma (deviazione standard) vengono utilizzati per il calcolo in base alle deviazioni positive e negative.
• Nel caso di n-time sigma, solo i dati che rientrano in n-time sigma (deviazione standard) vengono utilizzati per il calcolo in base alle deviazioni positive e negative.

Metodo di calcolo

• È possibile scegliere tra il vettore normale e la posizione più vicina durante il calcolo della deviazione dei dati.

Intervallo percentile di interesse

• Utilizzato per impostare l'intervallo percentile visualizzato nelle Proprietà sul lato sinistro della finestra del programma. Se inserisci "80", mostrerà il 10° percentile e il 90° percentile.
• Puoi personalizzare il valore massimo di deviazione e la tolleranza accettabile cliccando sui numeri in grassetto.
• Regola la barra della risoluzione situata sopra la barra dei colori. La gamma di colori viene ulteriormente divisa quando la risoluzione è maggiore.

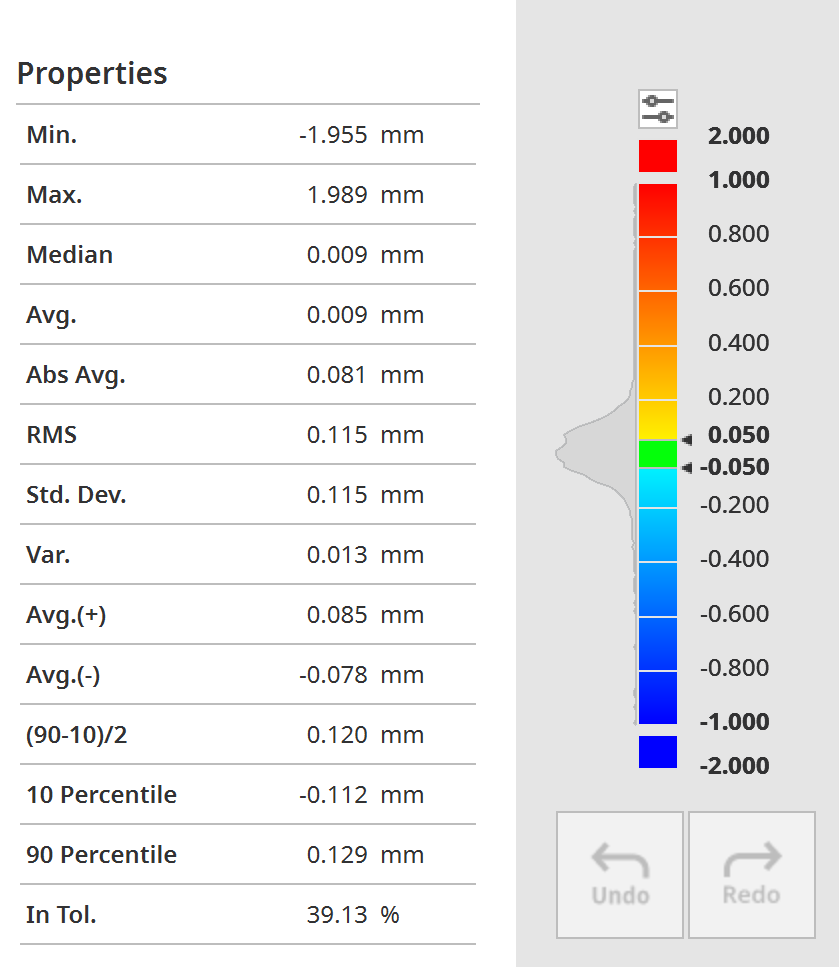

• Min: il massimo valore di deviazione negativa.
• Max: il massimo valore di deviazione positivo.
• Median: il valore che separa la metà superiore dalla metà inferiore di un campione di dati.
• Avg (average): la media di tutti i valori di deviazione.
• Abs Avg. (absolute average): la media delle deviazioni assolute.
• RMS (Root mean square): La radice quadrata delle medie dei quadrati dei valori di deviazione.
• Std. Dev. (Standard deviation): una statistica che misura la dispersione di un set di dati rispetto alla sua media e viene calcolata come radice quadrata della varianza. La deviazione standard riflette la dispersione della distribuzione. La curva con la deviazione standard più bassa ha un picco alto e uno spread ridotto, mentre la curva con la deviazione standard più alta è più piatta e diffusa. Quando si confrontano più dati, un valore di deviazione standard più piccolo significa che i dati sono più vicini tra loro rispetto a un valore di deviazione maggiore.
• Var. (variance): una misura della dispersione, ovvero quanto lontano un insieme di dati è distribuito dal loro valore medio.
• Avg.(+): la media dei valori positivi dei valori di deviazione.
• Avg.(–): la media dei valori negativi dei valori di deviazione.
• (90–10)/2: Il valore del 90 percentile meno il 10 percentile diviso per 2.
• 10 percentile: valore del 10% dei valori di deviazione.
• 90 percentile: valore del 90% dei valori di deviazione.
• In Tol.(tolerance): La percentuale di varianze all'interno dell'intervallo di tolleranza (indicato in verde) impostato dall'utente.



❏ Regolazione della barra dei colori

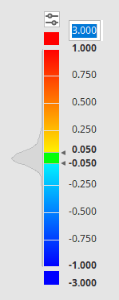

• È possibile personalizzare il valore massimo di deviazione e la tolleranza accettabile cliccando sui numeri in grassetto.

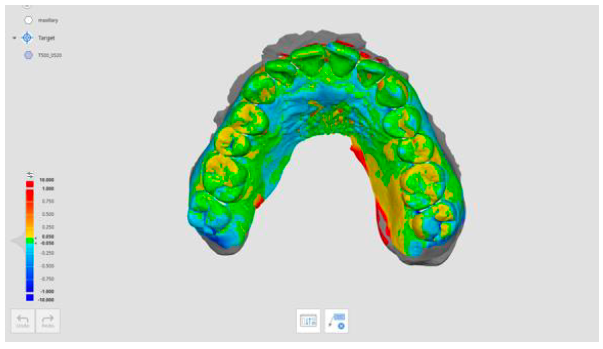

Tolleranza accettabile: 0.20 mm

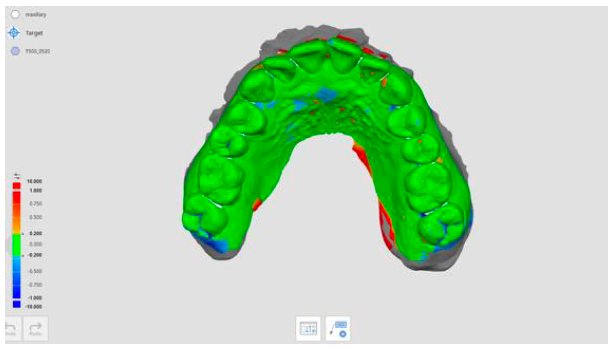

Tolleranza accettabile: 0.05 mm

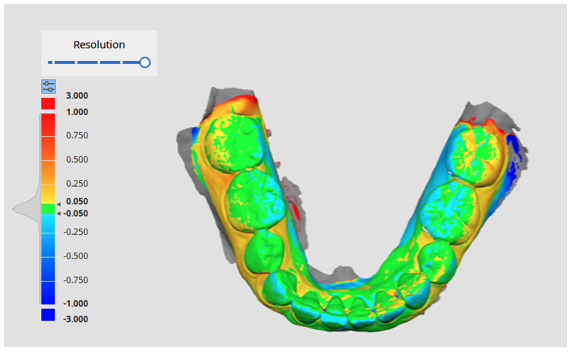

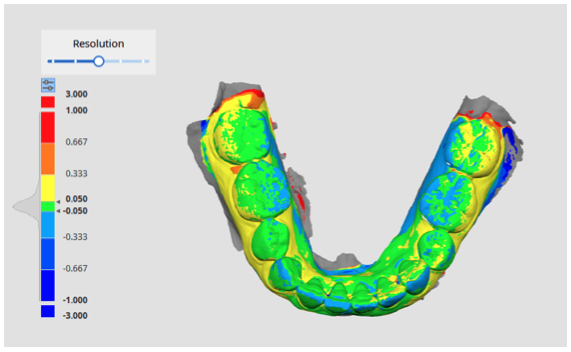

• Risoluzione: Regola la barra della risoluzione situata sulla barra dei colori. Più è alta la risoluzione, maggiore sarà la classe in cui verrà suddivisa la gamma dei colori.

Risoluzione: alta

Risoluzione: metà

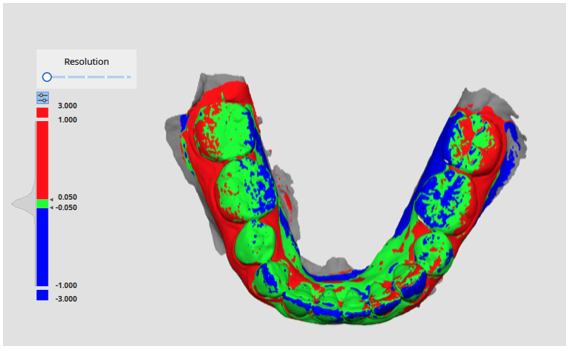

          Risoluzione: bassa

• Per verificare la misura esatta, clicca sulla posizione specifica sui dati.

💡 Informazioni sulla vista ad albero

• La vista ad albero nella modalità di visualizzazione della deviazione mostra i dati raggruppati in dati target e di riferimento.
• È possibile controllare facilmente i dati nascondendoli, mostrandoli o modificandone la trasparenza uno per uno o in gruppo. Usa il tasto destro del mouse per visualizzare le opzioni per ciascun gruppo di dati o per dati specifici.
