Modalità di misurazione

Modalità di misurazione

• Utilizzato per misurare la distanza, l'angolo, la lunghezza e l'area sui dati 3D.
• È possibile misurare i dati nel loro stato allineato o distaccato.
• Utilizzare la funzione "Stacca dati" per separare i dati l'uno dall'altro.

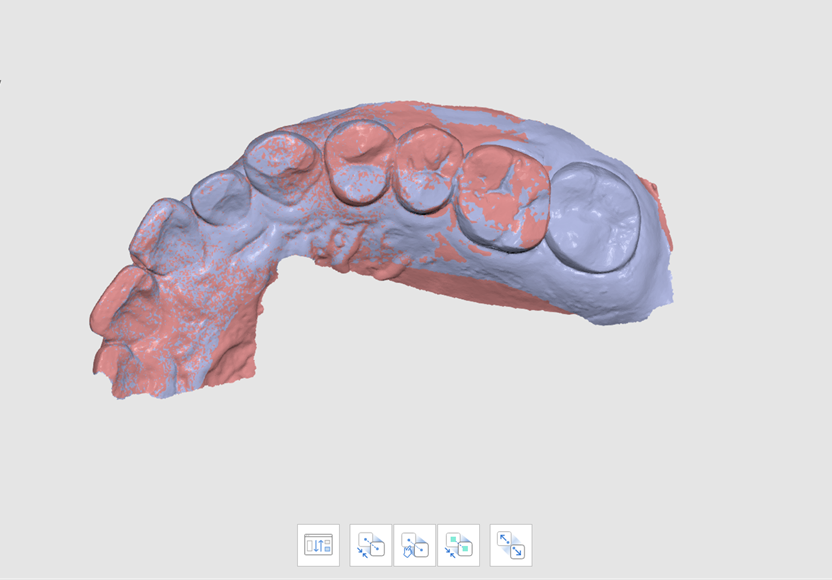

Dati allineati

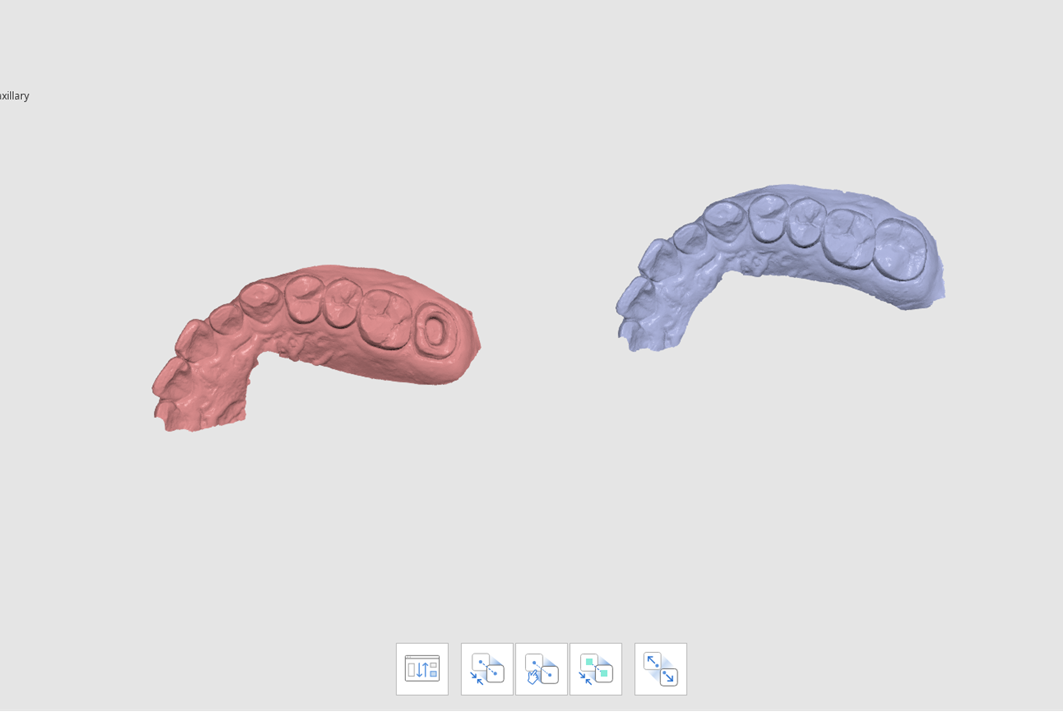

Dati staccati



❏ Barra degli strumenti

• Crea sezioni: Crea le linee di sezione.
• Visualizza perpendicolarmente alla linea di sezione: Orienta la vista in modo perpendicolare alla linea di sezione.
• Misura la distanza tramite un punto: Misura la distanza più breve dai dati 3D adiacenti o dalla linea.
• Misura la distanza tramite due punti: Misura la distanza tra due punti.
• Misura la distanza tramite tre punti: Misura la distanza tra un punto e una linea definita da altri due punti.
• Misura l'angolo tramite tre punti: Misura l'angolo tra le linee realizzate con tre punti.
• Misura l'angolo tramite quattro punti: Misura l'angolo tra le linee realizzate con quattro punti.
• Misura la lunghezza tramite un punto: Misura la lunghezza della linea di sezione tramite un punto.
• Misura la lunghezza tramite due punti: Misura la lunghezza della linea di sezione tramite due punti.
• Calcola l'area tramite un punto: Calcola l'area della linea di sezione tramite un punto.
• Calcola l'area tramite due punti: Calcola l'area della linea di sezione tramite due punti.
• Calcola l'area tramite selezione: Calcola l'area selezionata.
• Elimina i risultati di misurazione: Elimina i risultati di misurazione e le sezioni cliccando su ciascuno di essi.



❏ Come utilizzare la modalità di misurazione

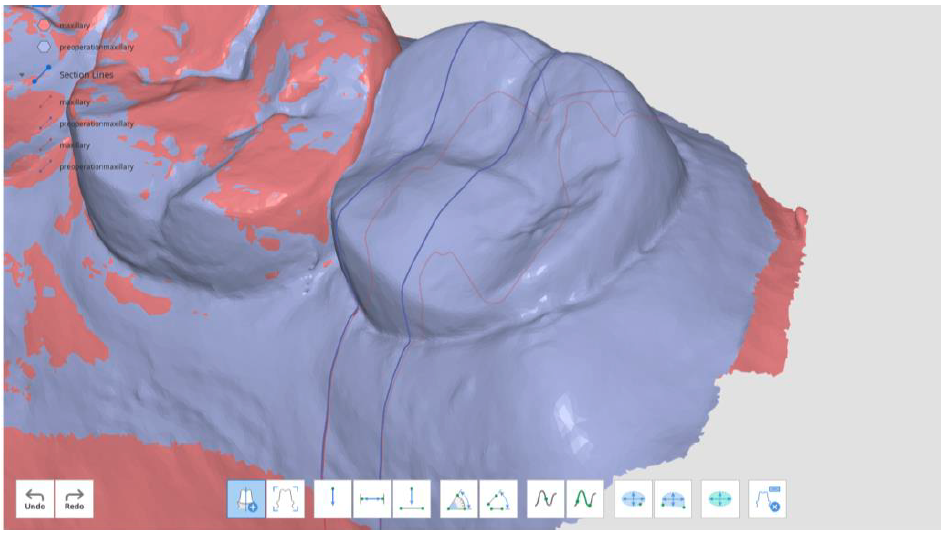

• Clicca su “Crea sezioni” per disegnare una linea nell'area desiderata e creare una sezione. (È possibile aggiungere più linee).
• La visualizzazione della visibilità delle sezioni può essere controllata nella vista ad albero.

• Usa gli strumenti situati nella parte inferiore della finestra per misurare la distanza, l'angolo, la lunghezza e l'area dei dati o delle linee di sezione.
• Per cambiare vista, clicca sul pulsante “Visualizza perpendicolarmente alla linea di sezione”. Clicca su una qualsiasi delle linee di sezione per cambiare la visualizzazione dei dati perpendicolarmente.

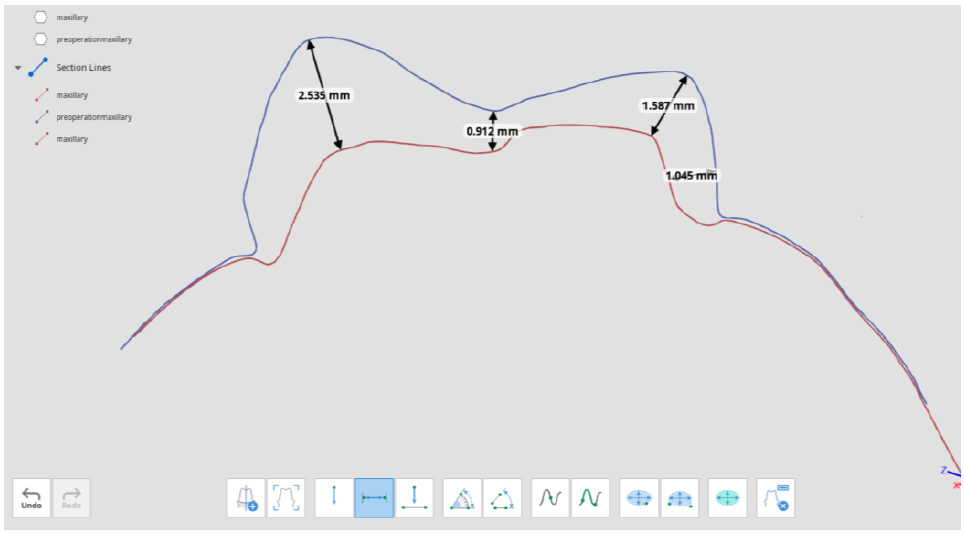

❏ Misura distanza

• È possibile misurare la distanza utilizzando uno, due o tre punti.

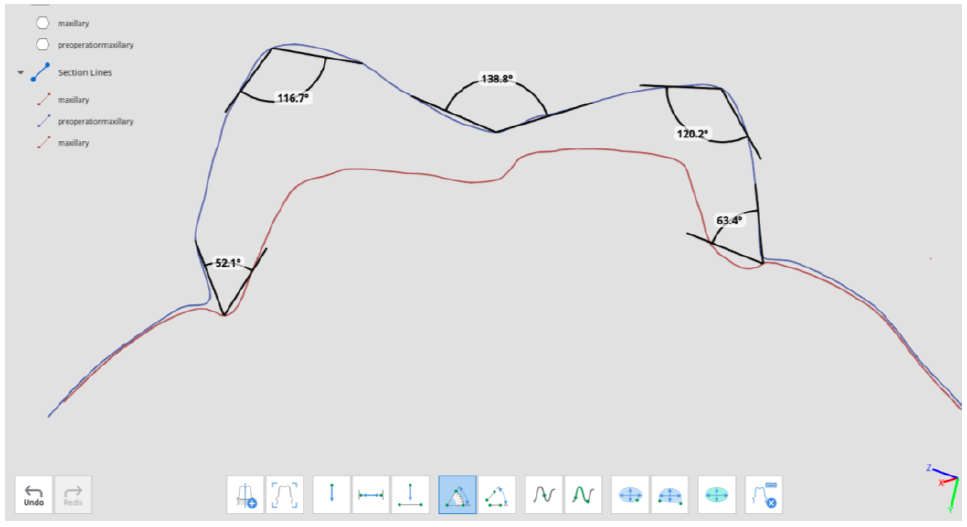

❏ Misura l'angolo

• È possibile misurare l'angolo utilizzando tre o quattro punti.

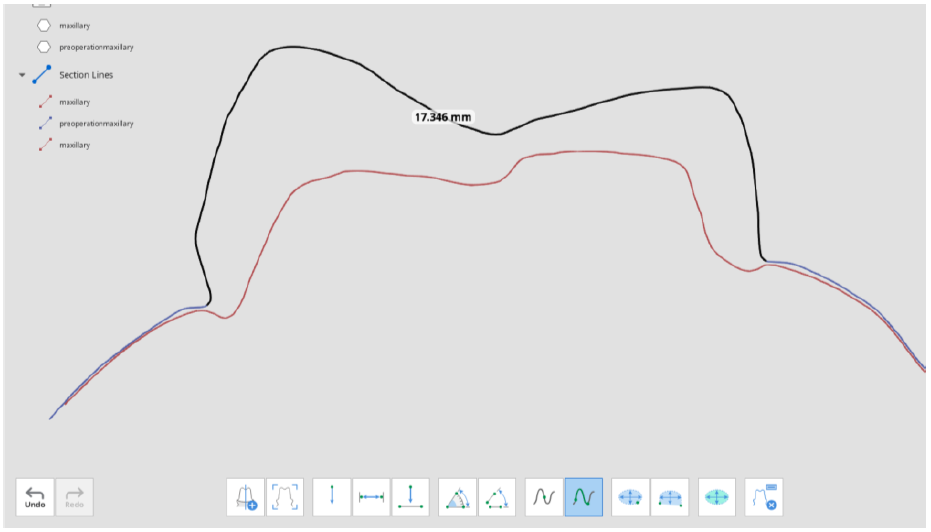

❏ Misura lunghezza:

• È possibile misurare la lunghezza utilizzando uno o due punti.

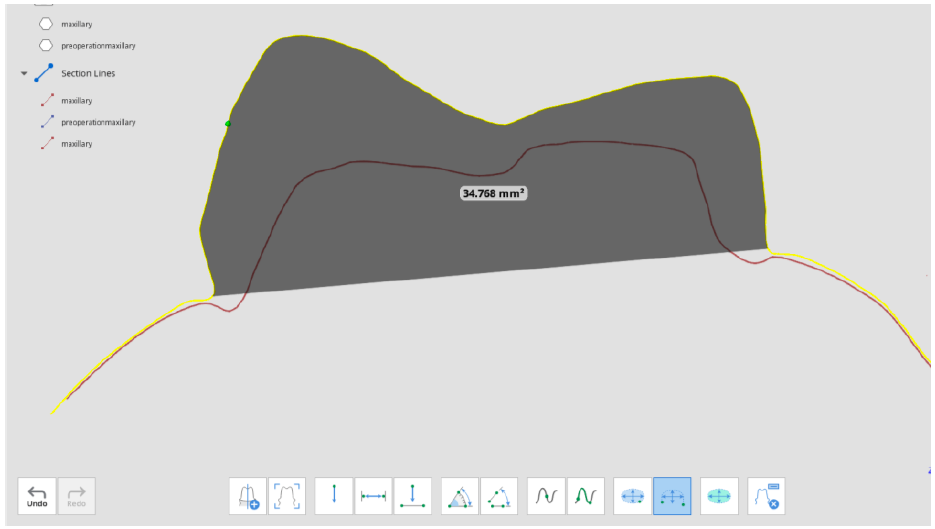

❏ Misura area della sezione

• È possibile misurare l'area della sezione utilizzando uno o due punti.



💡  Gli strumenti Misura la distanza e Misura la lunghezza possono utilizzati anche senza creare sezioni.

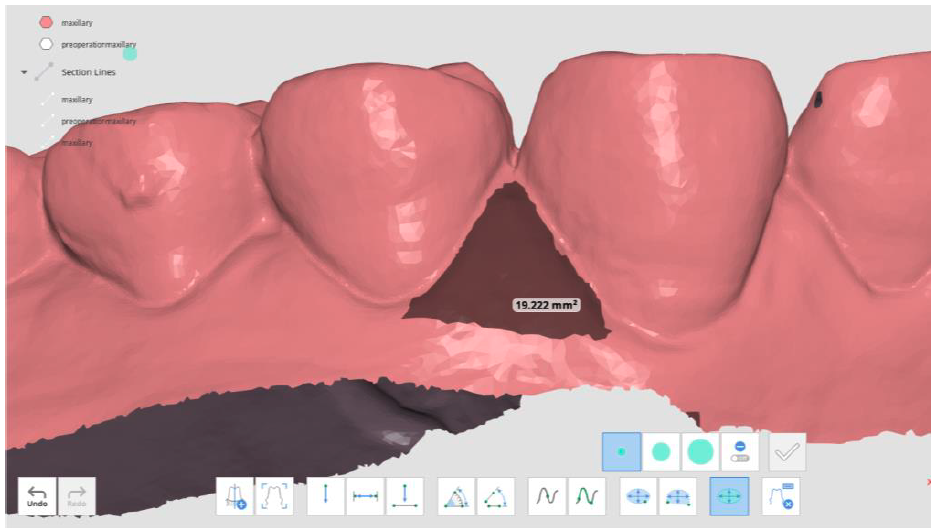

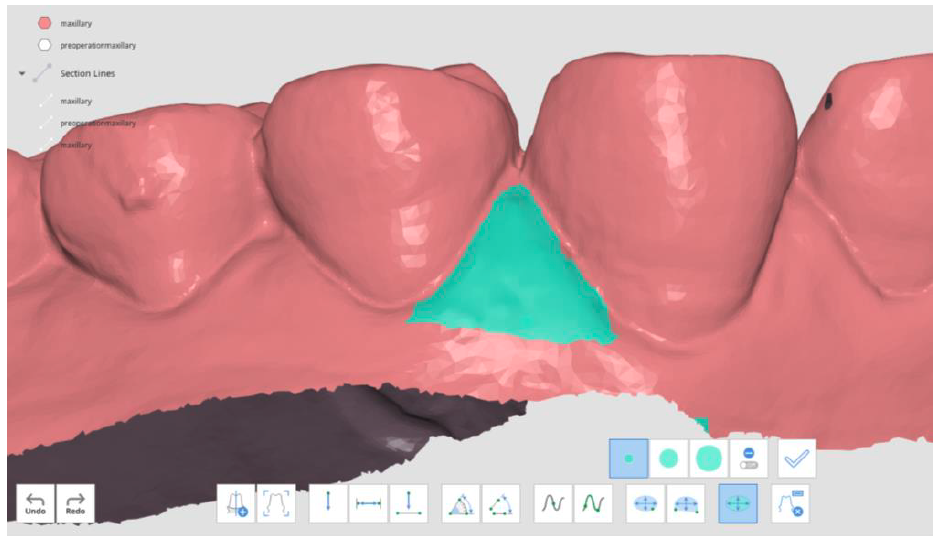

❏ Misura area

• Lo strumento “Misura area” consente di misurare l'area selezionando la parte desiderata dei dati.
• Seleziona l'area dei dati 3D da calcolare.

• Clicca sul pulsante per misurare l'area selezionata.

💡 Per rimuovere le misure, clicca sul pulsante “Elimina i risultati di misurazione”, dopodiché seleziona un risultato qualsiasi sui dati. È anche possibile cliccare e trascinare il mouse su tutti i risultati di misurazione per eliminarli.
