Interfaccia utente

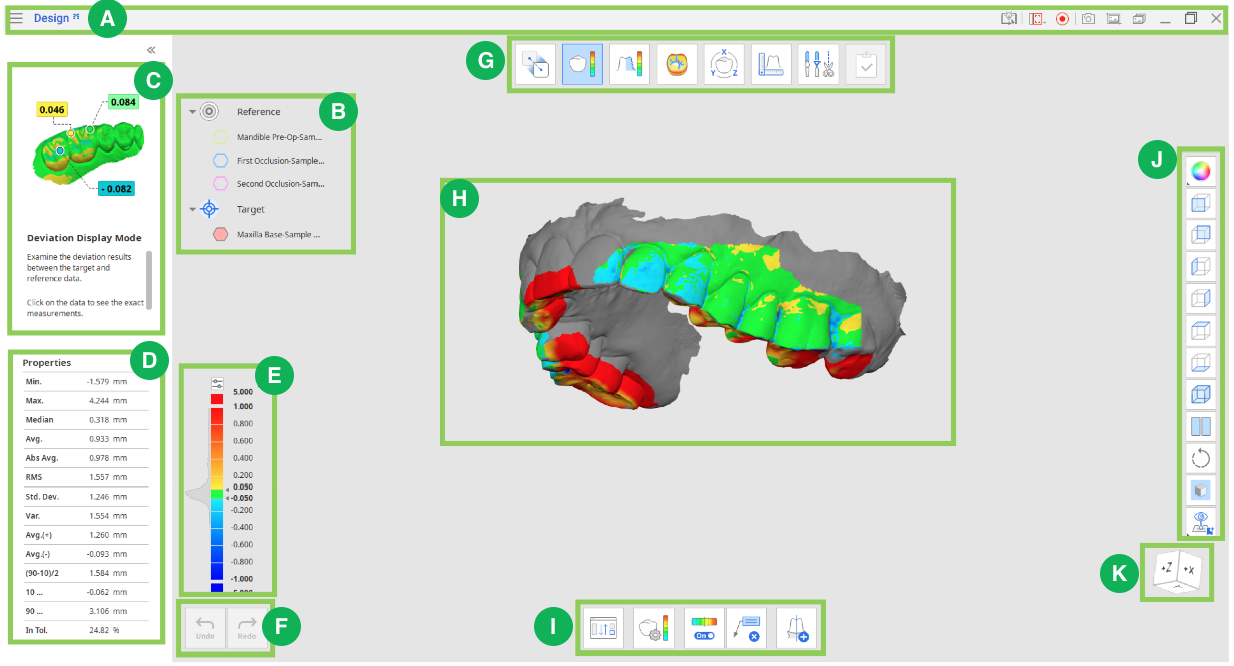

❏ Panoramica

A. Barra del titolo

La barra del titolo è composta dalle seguenti opzioni.

• Menu: il menu include strumenti per gestire le opzioni del progetto e mostra i dettagli dell'applicazione.
• Centro assistenza: utilizzato per accedere alla pagina del Centro assistenza di Medit.
• Seleziona area di acquisizione video: selezionare l'area da registrare per l'acquisizione video.
• Avvia registrazione video: avvia l'acquisizione del video.
• Screenshot: cattura lo schermo. È possibile selezionare l'area automaticamente o manualmente.
• L'area di selezione automatica è costituita dall'area del programma e dall'area 3D principale.
• Impostazioni screenshot: configura le impostazioni per acquisire screenshot. Imposta uno sfondo trasparente o bianco e scegli di nascondere tutte le icone.
• Screenshot Manager: utilizzato per gestire le immagini di cattura dello schermo.
• Riduci a icona: riduce a icona la finestra dell'applicazione.
• Ingrandisci o ripristina: massimizza o ripristina l'applicazione.
• Esci: chiude l'applicazione.

B. Albero dei dati

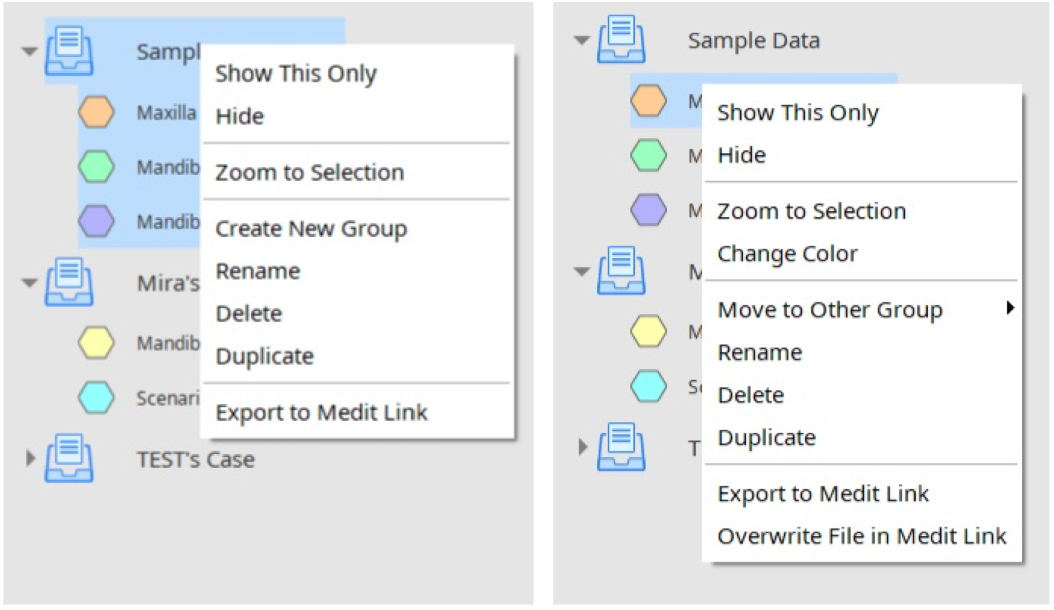

Fare clic con il pulsante destro del mouse per visualizzare le opzioni per ciascun gruppo di dati o dati specifici.

• Mostra solo questo: mostra solo i dati scelti.
• Mostra/Nascondi: Nascondi o mostra i dati scelti.
• Zoom alla selezione: zoom per mostrare i dati selezionati.
• Rinomina: rinomina i dati o il gruppo.
• Elimina: elimina i dati da Medit Design.
• Esporta in Medit Link: Esporta i dati selezionati nel caso Medit Link come allegato.
• Sovrascrivi file in Medit Link: sovrascrive il file in Medit Link, sostituendo la versione precedente.
• Duplica: duplica il file.
• Crea nuovo gruppo: aggiungi un nuovo gruppo di dati.
• Cambia colore: cambia il colore dei dati selezionati.
• Sposta in altro gruppo: sposta i dati selezionati in un altro gruppo dall'elenco.

💡Puoi selezionare più dati nell'albero dei dati ed eliminarli o copiarli tutti in una volta.

💡Si noti che tutti i comandi del menu contestuale vengono forniti solo in modalità Panoramica.

C. Messaggio guida

D. Proprietà dei dati

E. Barra dei colori

F. Annulla/Ripeti

• : Usato per annullare l'azione precedente.
• : Usato per ripetere l'azione precedente.

G. Modi

Le modalità in Medit Design non sono soggette a nessuna sequenza particolare. Puoi lavorare su dati 3D senza un allineamento preventivo.

• Modalità Panoramica: importa, esamina ed elimina i dati.

💡Fai clic sull'icona di qualsiasi altra modalità in cui stai lavorando per uscire e tornare alla modalità Panoramica.

• Allineamento: allinea il target e i dati di riferimento.
• Modalità di visualizzazione della deviazione: vedere il risultato della deviazione sui dati 3D.
• Modalità di misurazione della rugosità: visualizza la rugosità superficiale dei dati attraverso una mappa dei colori.
• Modalità di visualizzazione della curvatura: visualizza la curvatura dei dati attraverso una mappa dei colori.
• Modalità di trasformazione: trasforma i dati di scansione 3D ruotandoli, traducendoli, ridimensionandoli o utilizzando una matrice di trasformazione.
• Modalità di misurazione: misura la distanza, l'angolo, la lunghezza e l'area sui dati 3D o sulle linee di sezione.
• Modalità di modifica: modifica e ritaglia i dati utilizzando l'ampia gamma di funzioni fornite.
• Completa: "Sovrascrivi" o "Esporta" i file per salvare le modifiche e chiudere il programma.

💡 Se vuoi mantenere i risultati della misurazione pronti per la comunicazione in Medit Link, fai uno screenshot usando lo strumento "Screenshot" che si trova sulla barra degli strumenti principale.

H. Visualizzazione dati 3D

I. Cassetta degli attrezzi

• Le opzioni di comando disponibili vengono visualizzate in corrispondenza della fase corrente.

J. Barra degli strumenti laterale

Modalità di visualizzazione dei dati

• Testurizzato: utilizzato per visualizzare i dati con le informazioni sul colore.
• Strutturato con bordi: utilizzato per visualizzare i dati con informazioni sul colore e bordi.
• Monocromatico: utilizzato per visualizzare i dati in un unico colore.
• Monocromatico con bordi: utilizzato per visualizzare i dati in un unico colore con i bordi.
• Wireframe: utilizzato per visualizzare i dati solo come bordi.

Opzioni di visualizzazione dati 3D

• +Vista asse Z: guarda la vista frontale.
• -Vista asse Z: guarda la vista posteriore.
• + Vista dell'asse X: guarda la vista a sinistra.
• -Vista dell'asse X: guarda la vista giusta.
• + Vista asse Y: guarda la vista dall'alto.
• -Vista dell'asse Y: guarda la vista dal basso.
• Vista isometrica: vedere la vista isometrica.
• Vista divisa: consente di lavorare con due set di dati contemporaneamente.
• Ruota: fare clic con il pulsante sinistro del mouse e trascinare per ruotare i dati.
• Impostazioni griglia: utilizzate per impostare le opzioni di visualizzazione della griglia. Mostra o nasconde la griglia e ne controlla la posizione rispetto al modello (attiva o disattiva la sovrapposizione).

K. Visualizza cubo

• Il View Cube mostra l'orientamento della vista 3D, aggiornato in tempo reale mentre la vista viene ruotata. È possibile allineare l'orientamento della vista facendo clic sulla faccia del cubo.
