Les opérations booléennes se composent de trois types d'opérations :  Union, Intersection et Cut. L'idée de cette opération est similaire au concept connu des diagrammes de Venn.

Lorsque le cube est "A" et la sphère est "B":

A ⋃ B : Données appartenant à A ou B. ➠ Union

A ⋂ B : Données appartenant à A et B. ➠ Intersection

A - B : Données appartenant à A et non à B. ➠ Couper



Avant d'effectuer des opérations booléennes, vous pouvez déplacer et faire pivoter les données à l'aide de la souris.

• Cliquez et maintenez la molette de la souris pour déplacer les données.
• Faites un clic droit pour faire pivoter les données

Syndicat

Combinez deux maillages ou plus en un seul.

1. Cliquez sur "Union" pour ouvrir la fenêtre de dialogue.

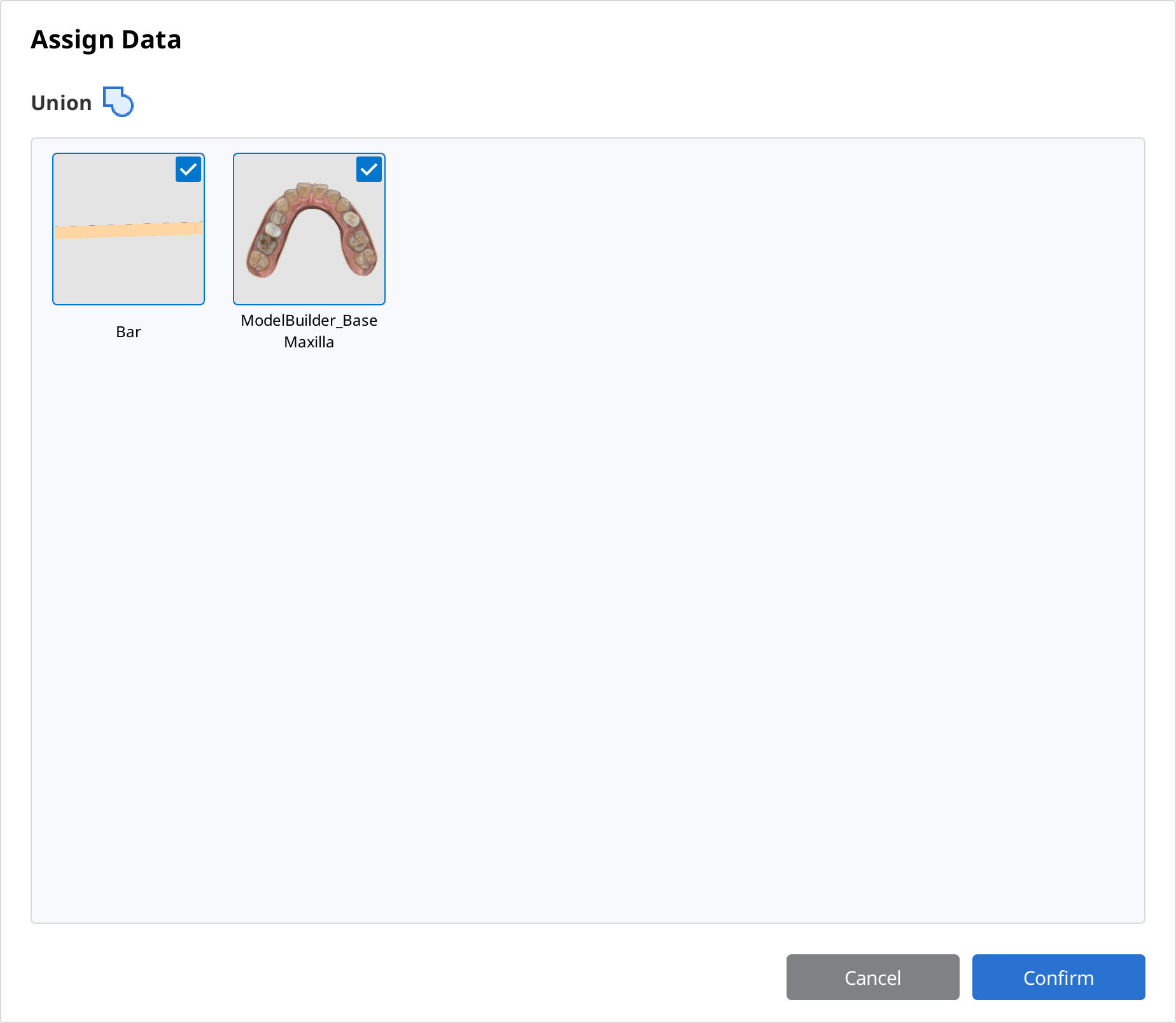

2. Sélectionnez deux ou plusieurs données à combiner ensemble.

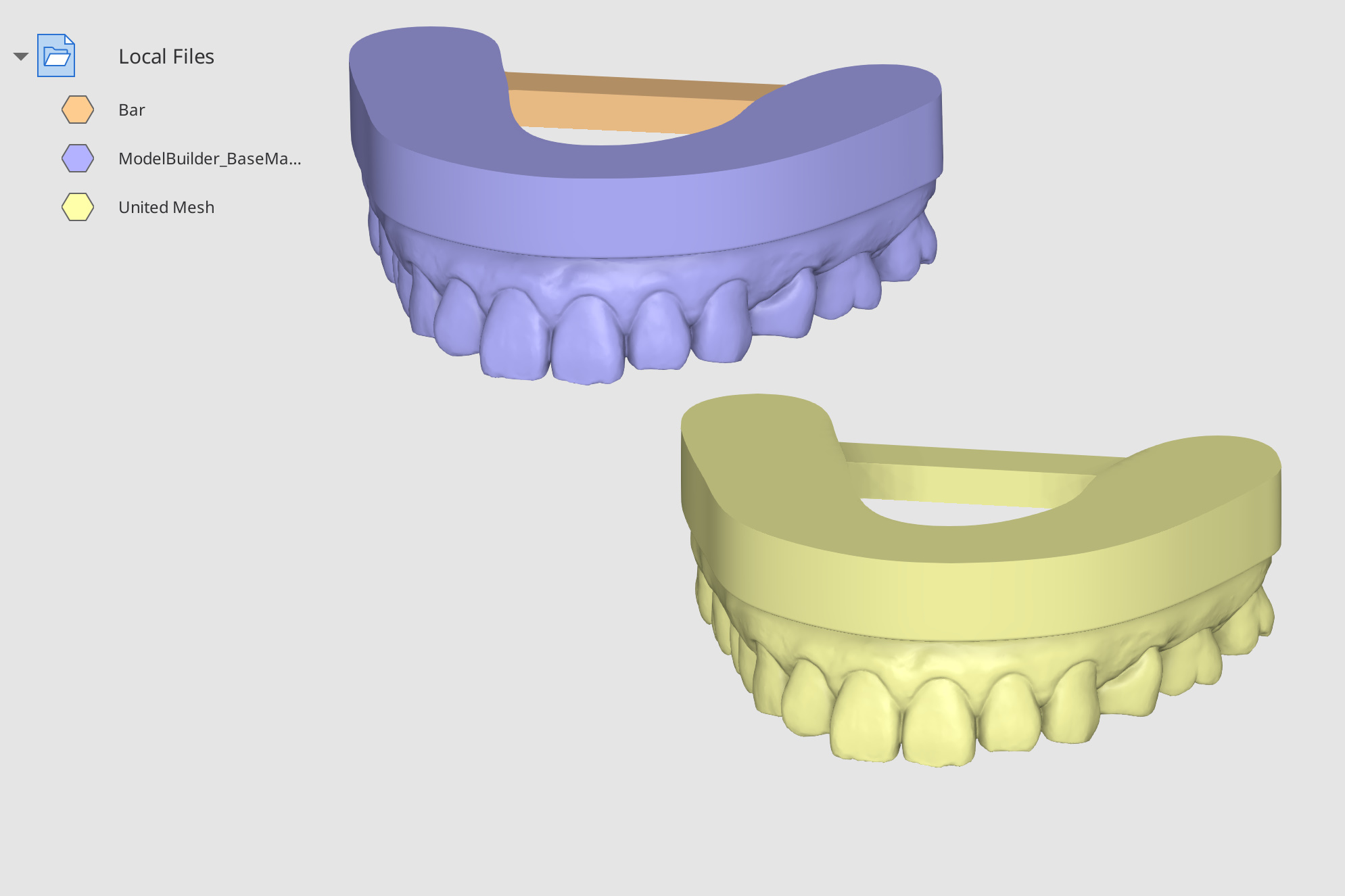

3. 点击“确认”合并数据。 成功合并数据后，您将在数据树中看到一个名为“United Mesh”的新网格文件。 使用数据树轻松查看和隐藏数据。



Exemple de "Syndicat"

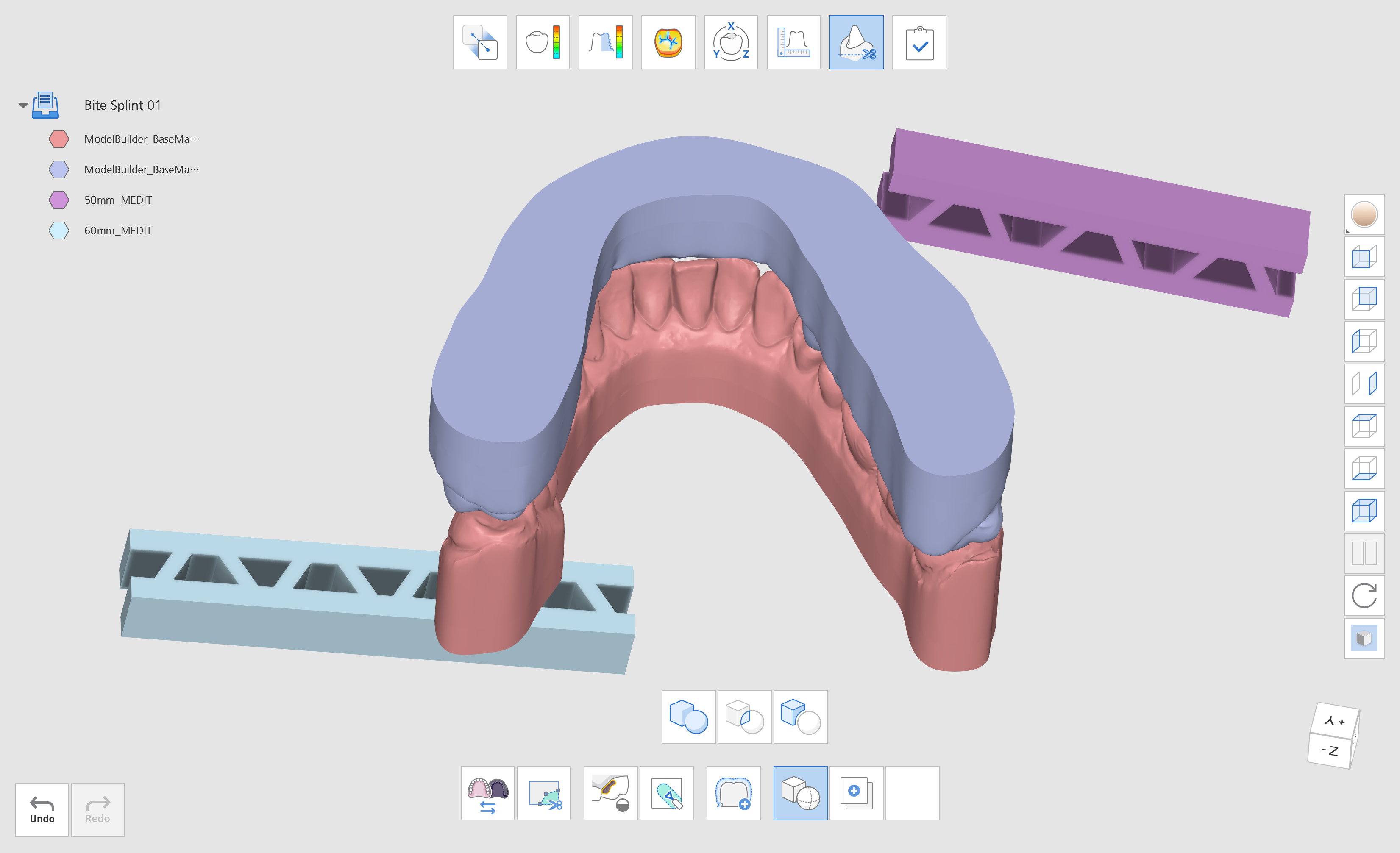

Vous pouvez utiliser la fonction "Union" pour attacher des barres de support au modèle. Le modèle ci-dessous a été conçu à l'aide de Medit Model Builder. Importez ces données depuis Medit Link, puis ouvrez-les dans Medit Design. Importez la barre d'assistance depuis votre PC en cliquant sur "Importer des fichiers locaux".

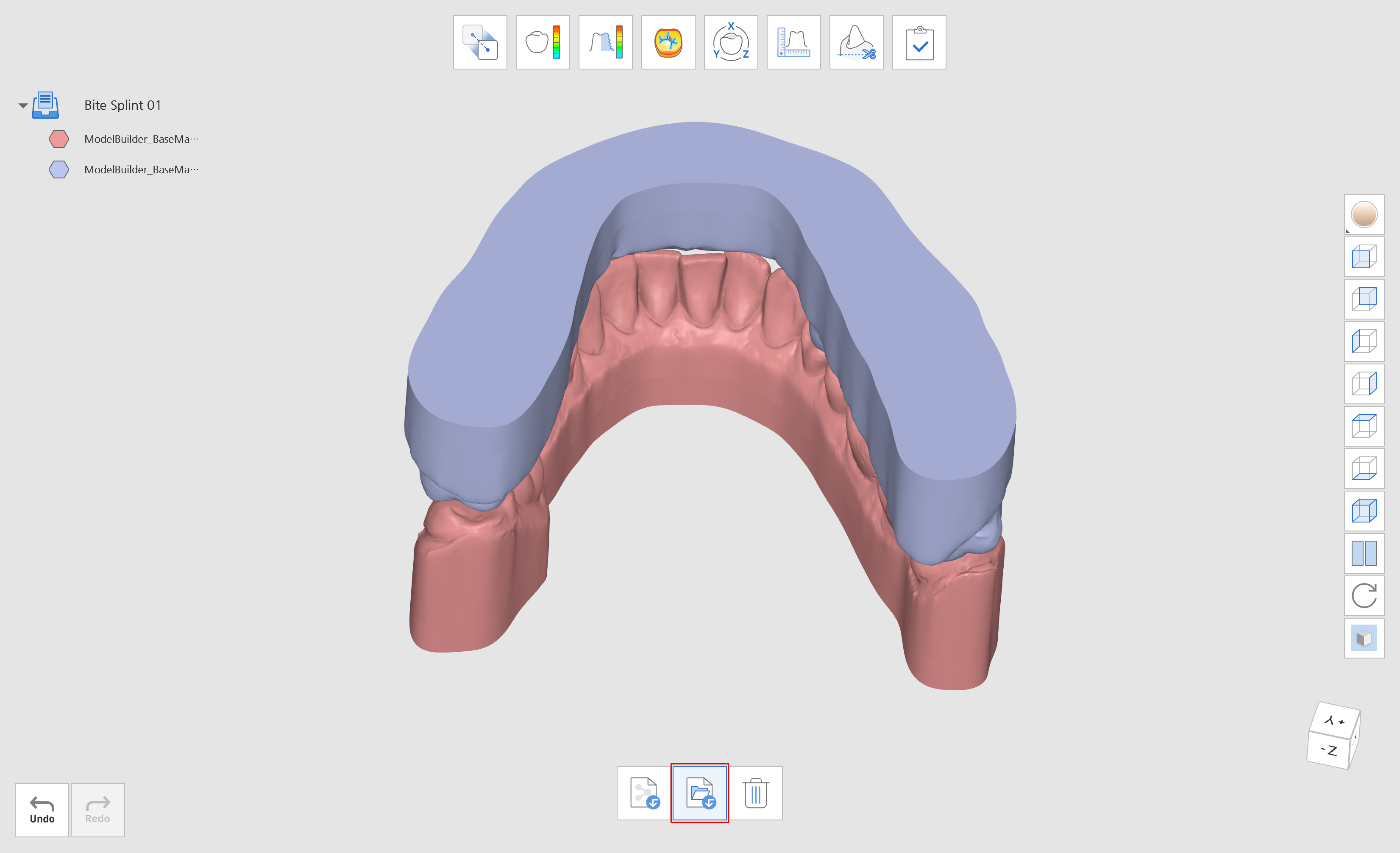

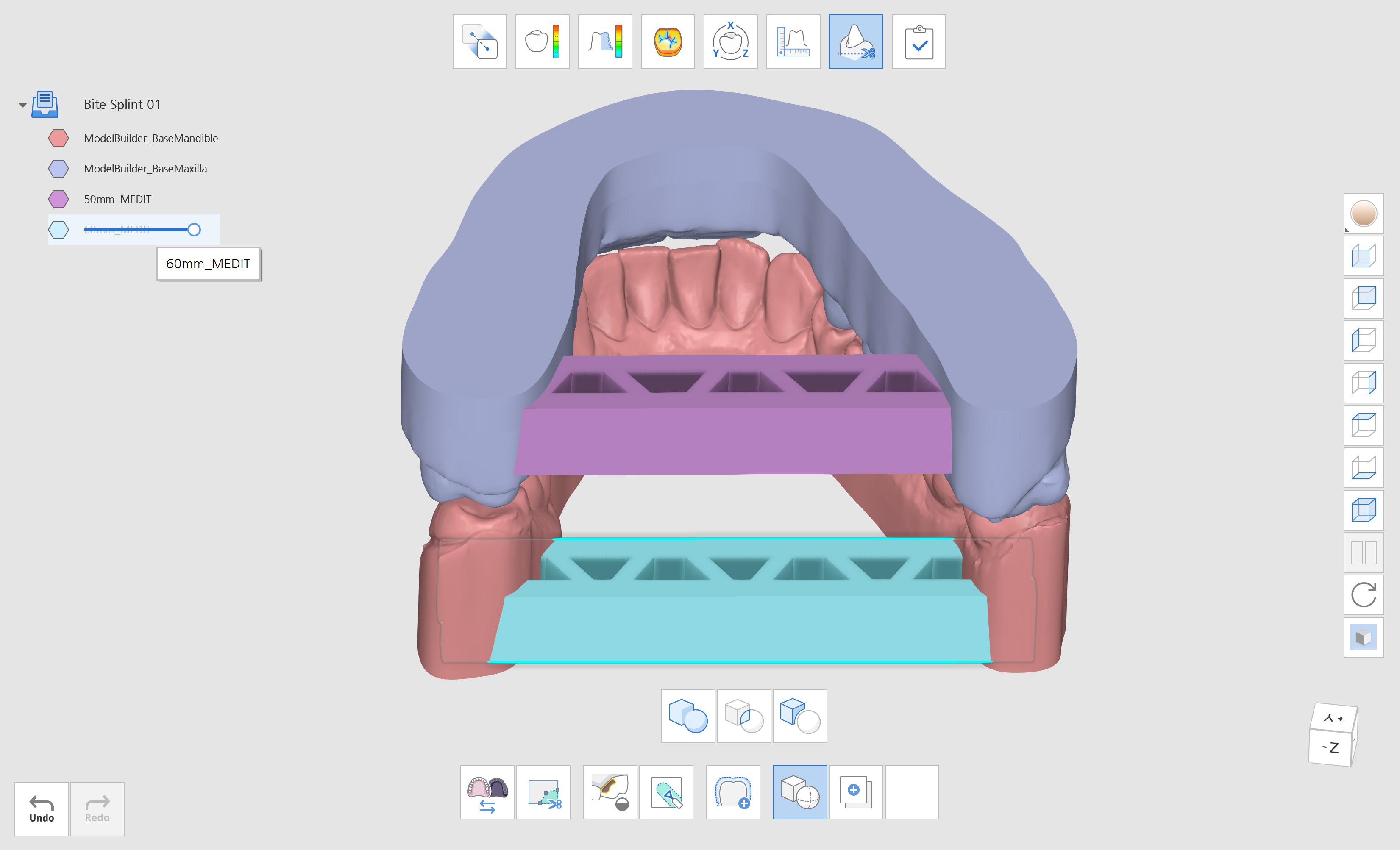

Allez en mode édition et cliquez sur "Booléen". Disposez les barres de support en conséquence.

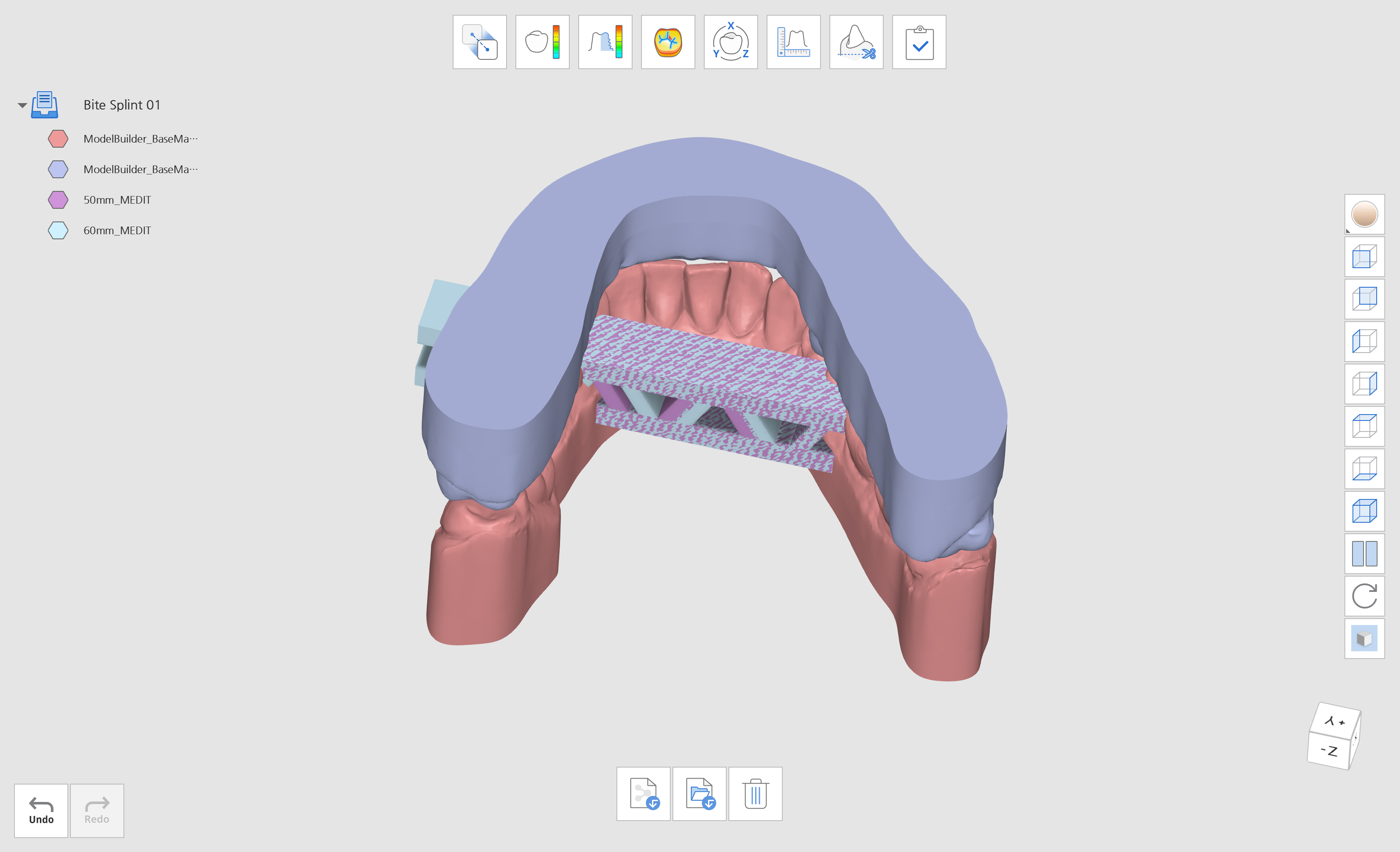

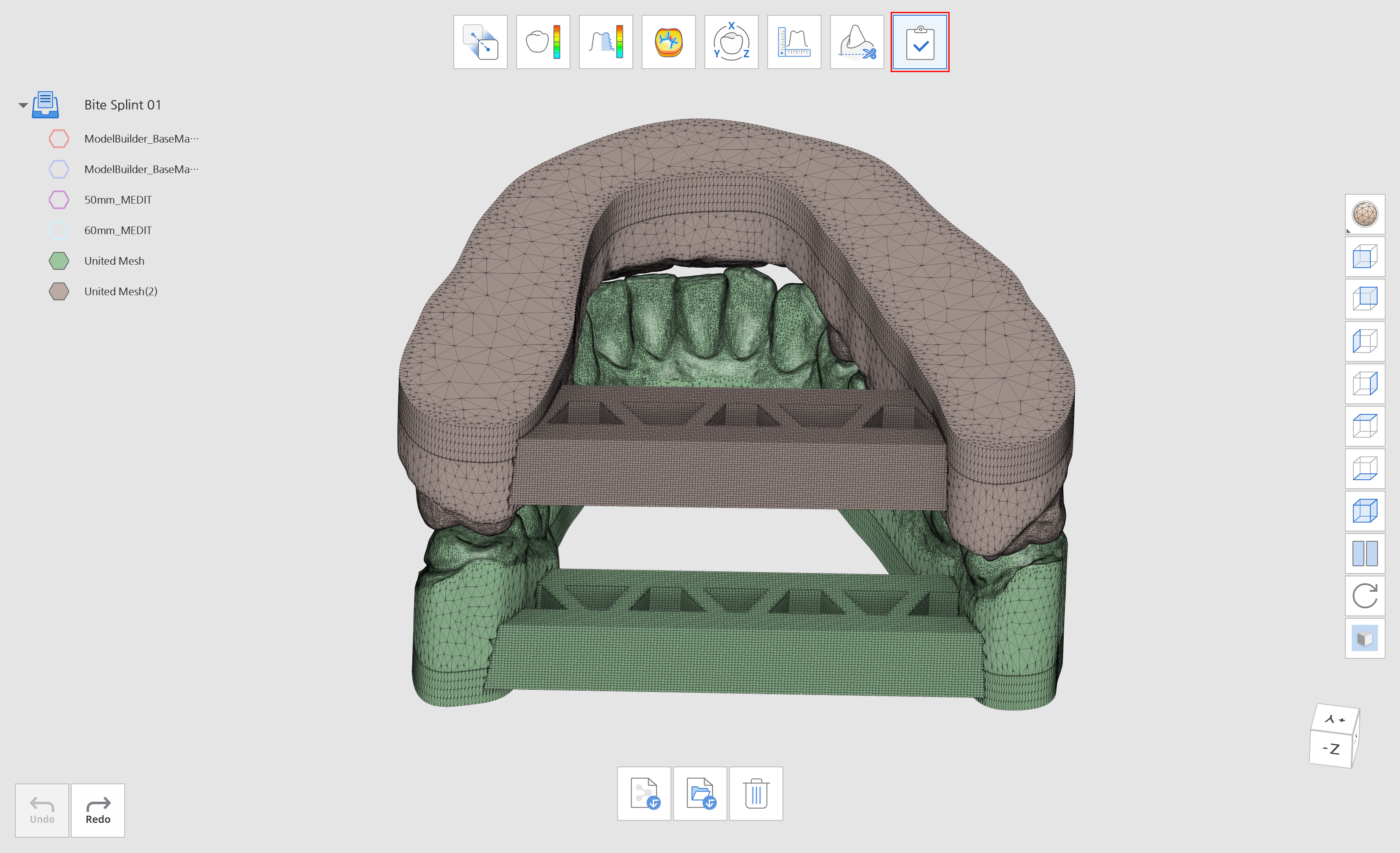

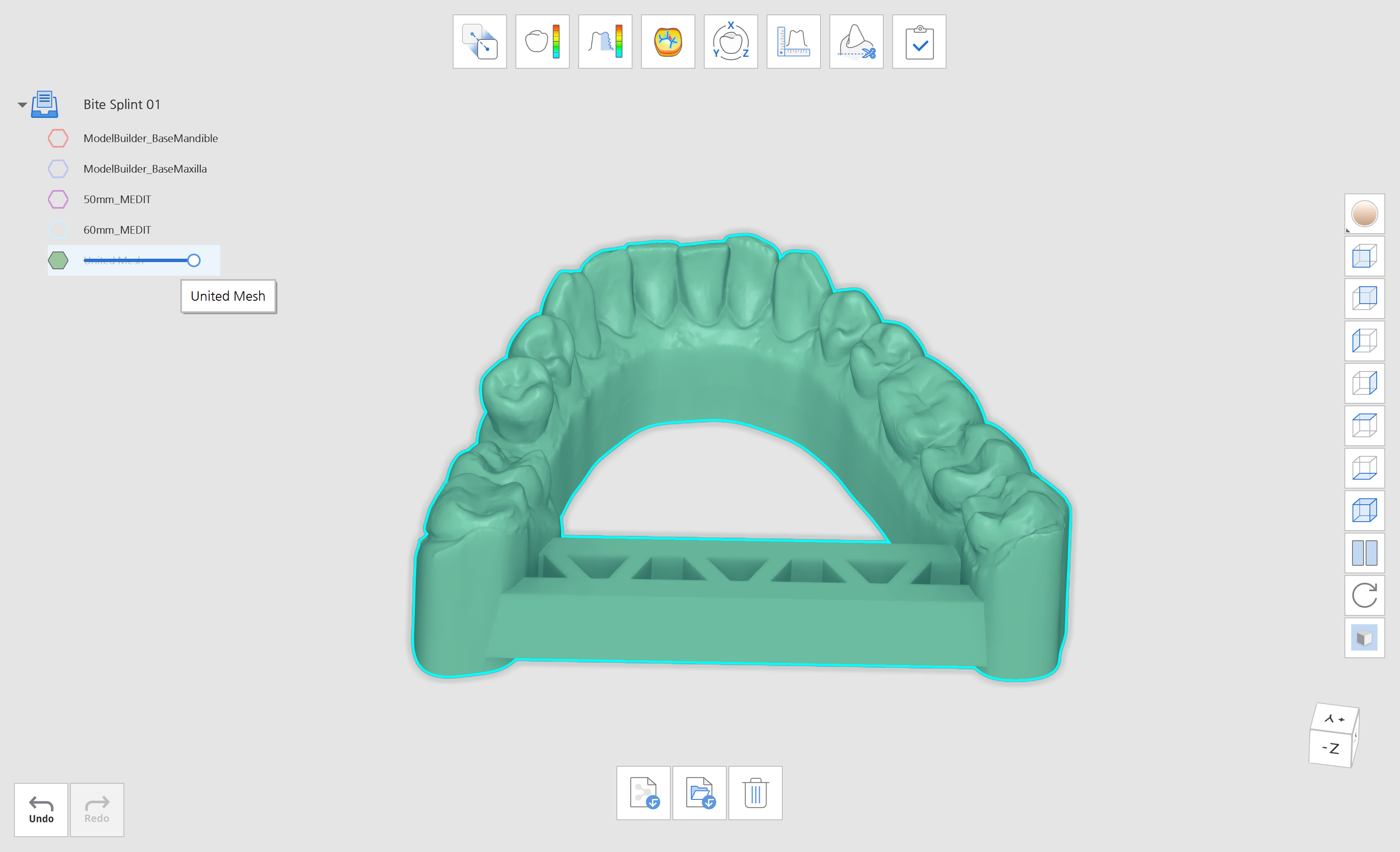

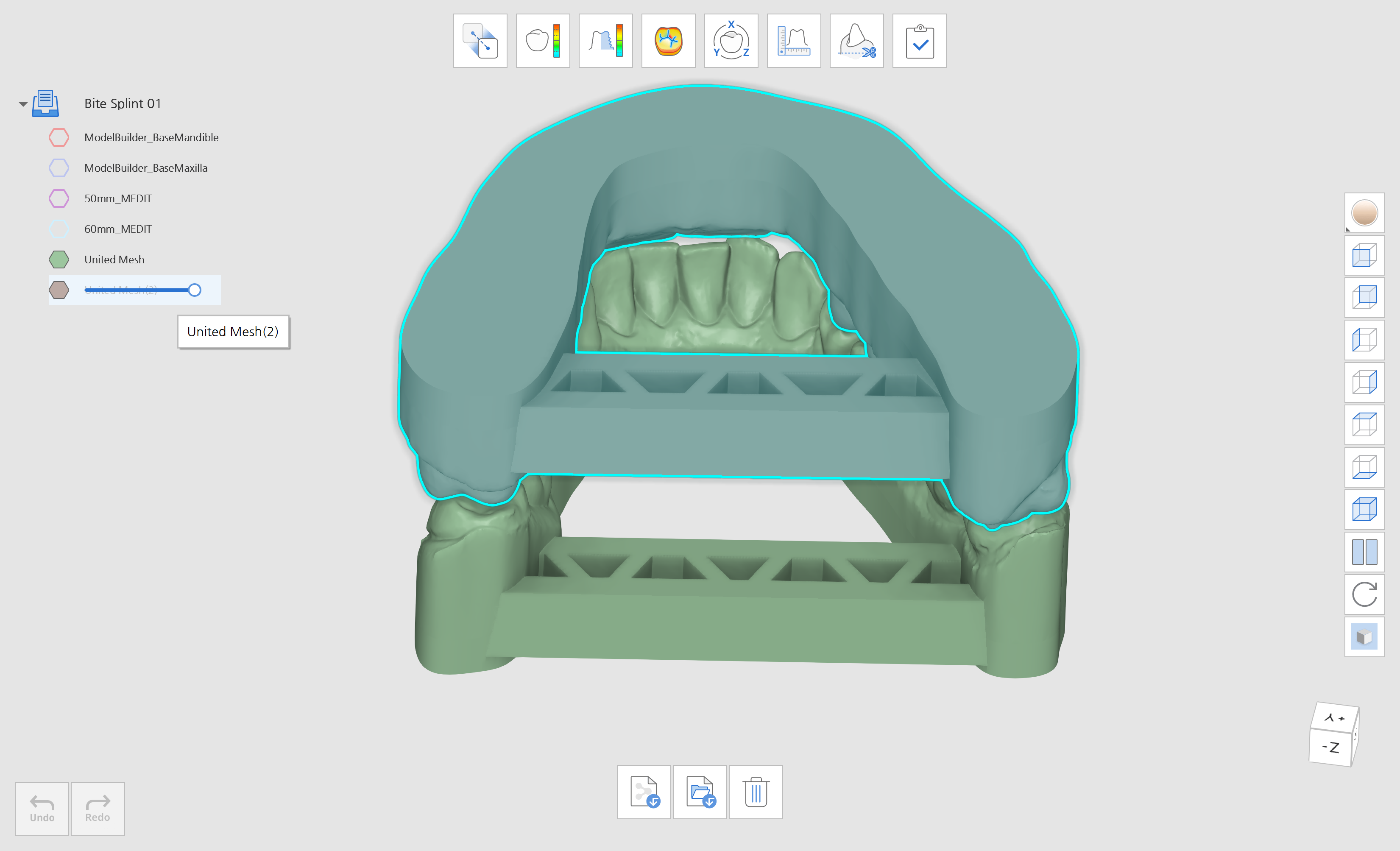

Ensuite, cliquez sur "Union" pour combiner les modèles ensemble. Combinez les données du maxillaire avec les données de support pour créer un nouveau modèle de maillage unifié. Répétez la même chose pour la mandibule.

Cliquez sur "Terminer" pour terminer et sélectionnez la manière dont vous souhaitez enregistrer vos données.



Intersection

Utilisé pour extraire les données de maillage intersecté.

1. Cliquez sur l'icône "Intersection" pour ouvrir la fenêtre de dialogue.

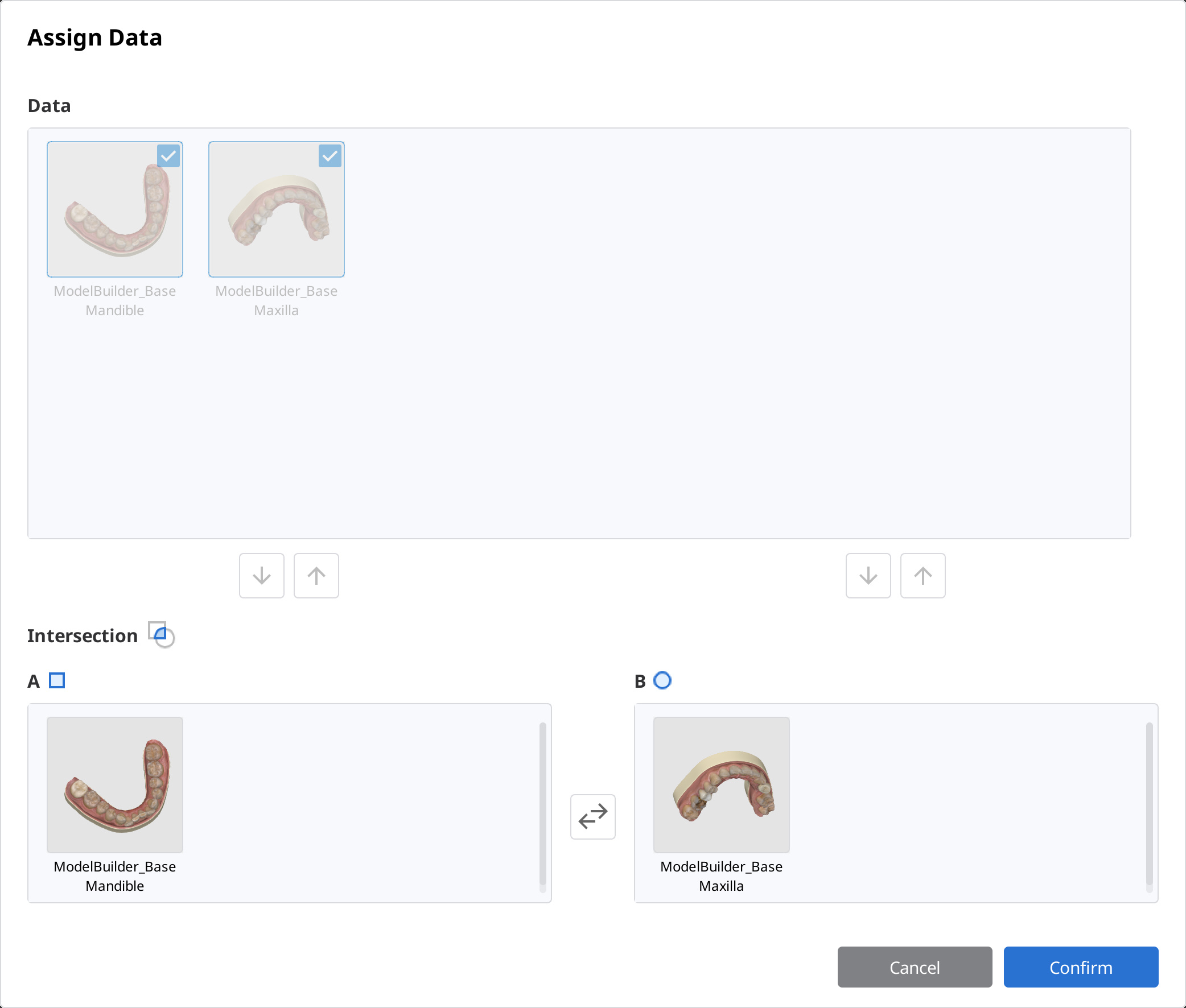

2. La fenêtre de dialogue "Assign Data" apparaîtra. Affectez les données à A et B à l'aide des flèches. Vous pouvez également faire glisser et déposer les données vers A et B.

• Si vous les avez mal attribués, vous pouvez simplement échanger les données en cliquant sur « Échanger A et B ».

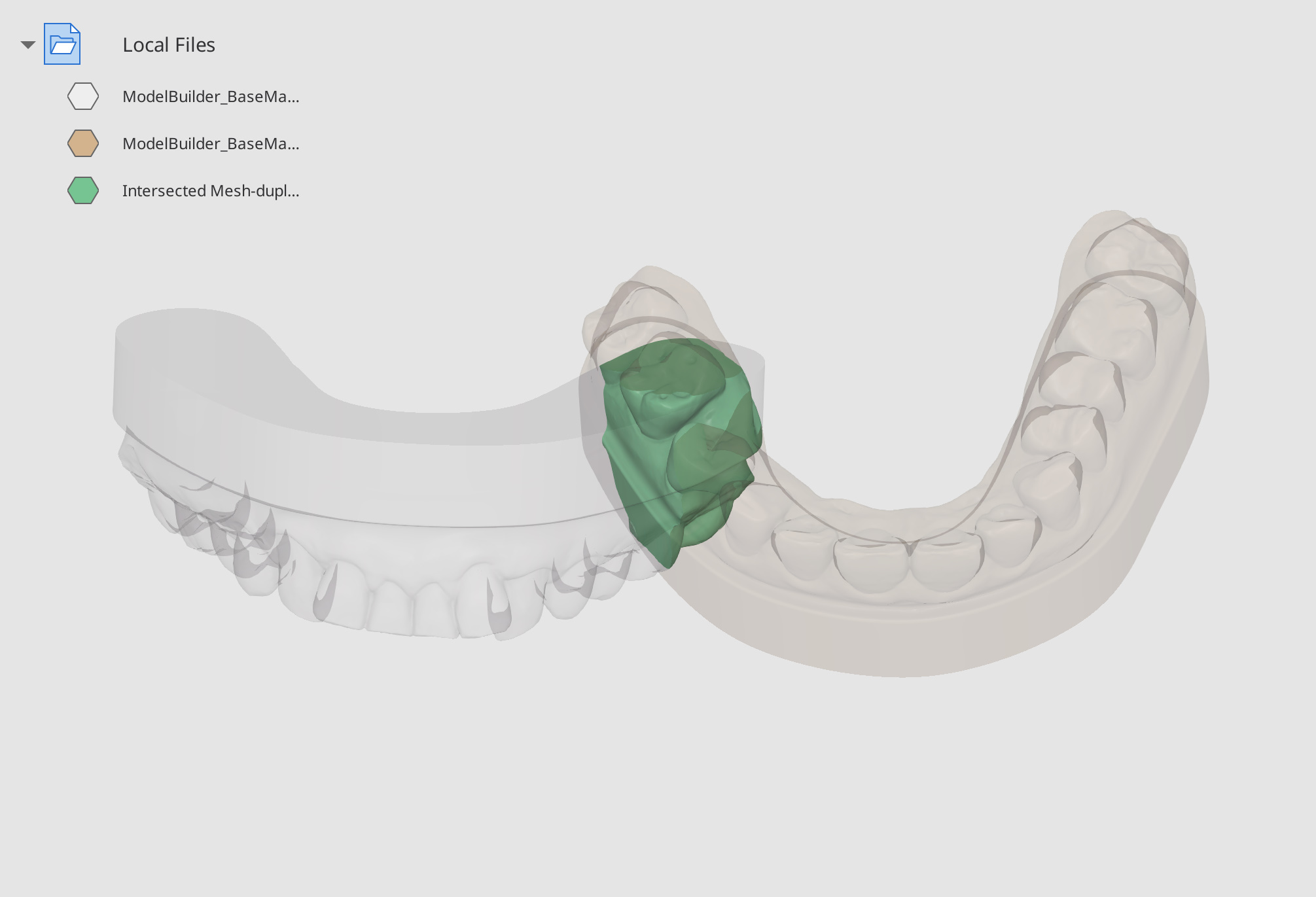

3. Cliquez sur "Confirmer" et attendez la création d'un nouveau fichier de données. Vous pouvez voir que les données de maillage d'intersection ont été extraites.



Couper

Supprimez le maillage de A qui chevauche B.

1. Cliquez sur l'icône "Couper" pour ouvrir la fenêtre de dialogue.

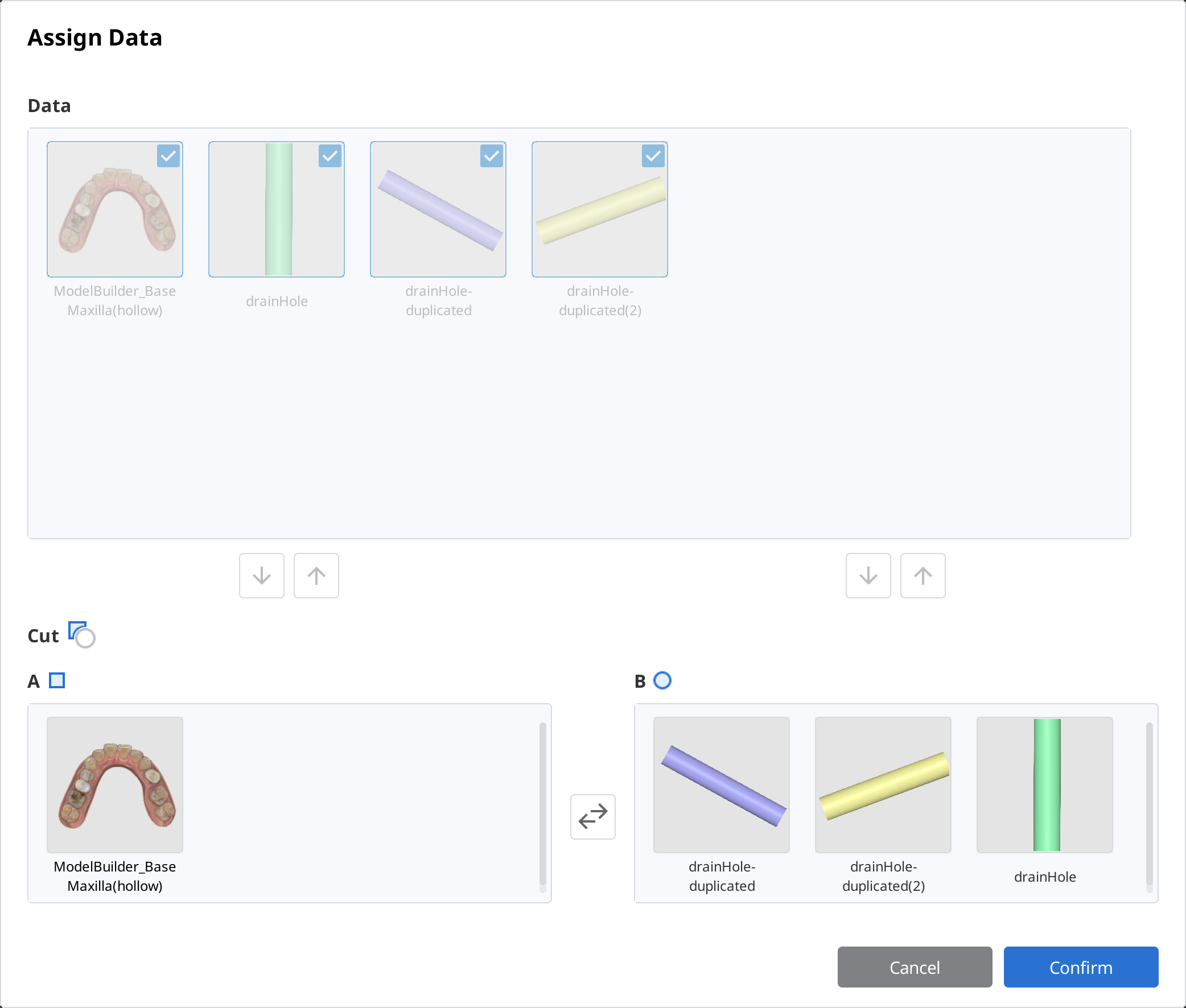

2. La fenêtre de dialogue "Assign Data" apparaîtra. Affectez les données à A et B à l'aide des flèches. Vous pouvez également faire glisser et déposer les données vers A et B.

• Si vous les avez mal attribués, vous pouvez simplement échanger les données en cliquant sur « Échanger A et B ».

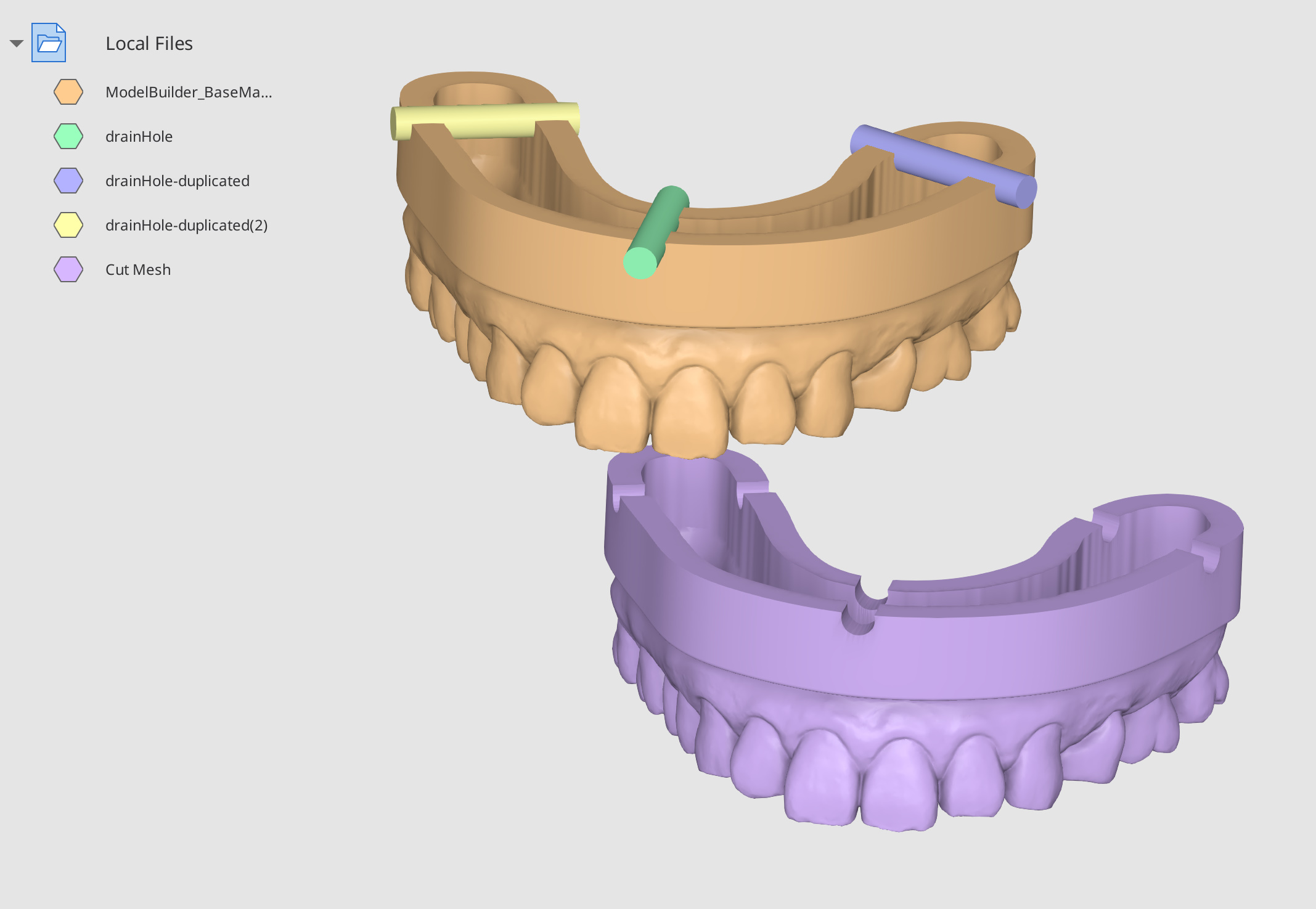

3. Cliquez sur "Confirmer" et attendez la création d'un nouveau fichier de données. Vous pouvez voir que le maillage de A qui chevauche B a été supprimé, supprimant les données d'occlusion.



Exemple de "Coupe"

Vous pouvez utiliser la fonction "Couper" pour créer des trous dans un bac personnalisé. Le modèle ci-dessous a été conçu à l'aide de Medit Model Builder. Importez ces données depuis Medit Link, puis ouvrez-les dans Medit Design. Importez la barre d'assistance depuis votre PC en cliquant sur "Importer des fichiers locaux".

Importez des fichiers cylindres et dupliquez-les selon vos besoins.

💡 Trucs et astuces

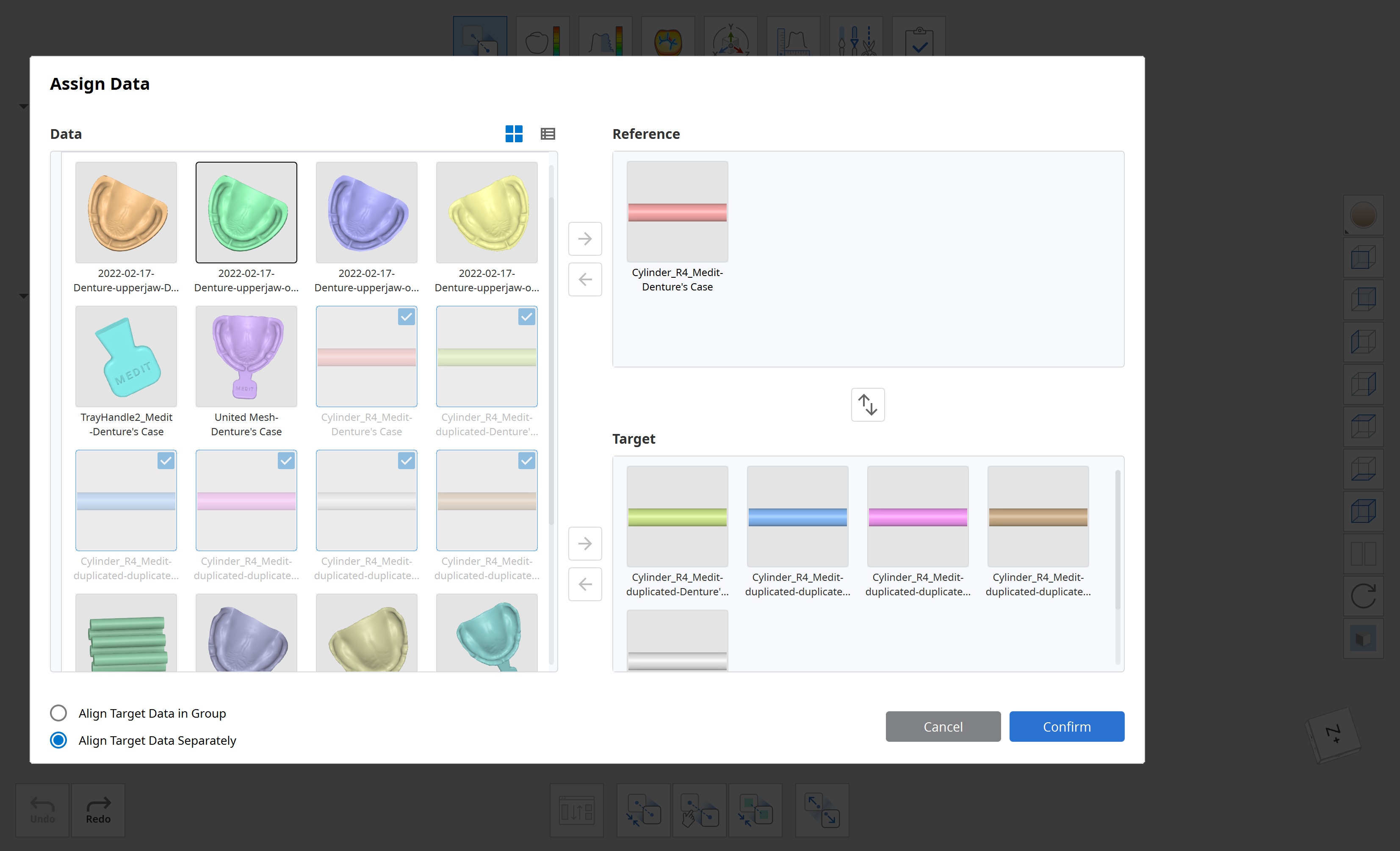

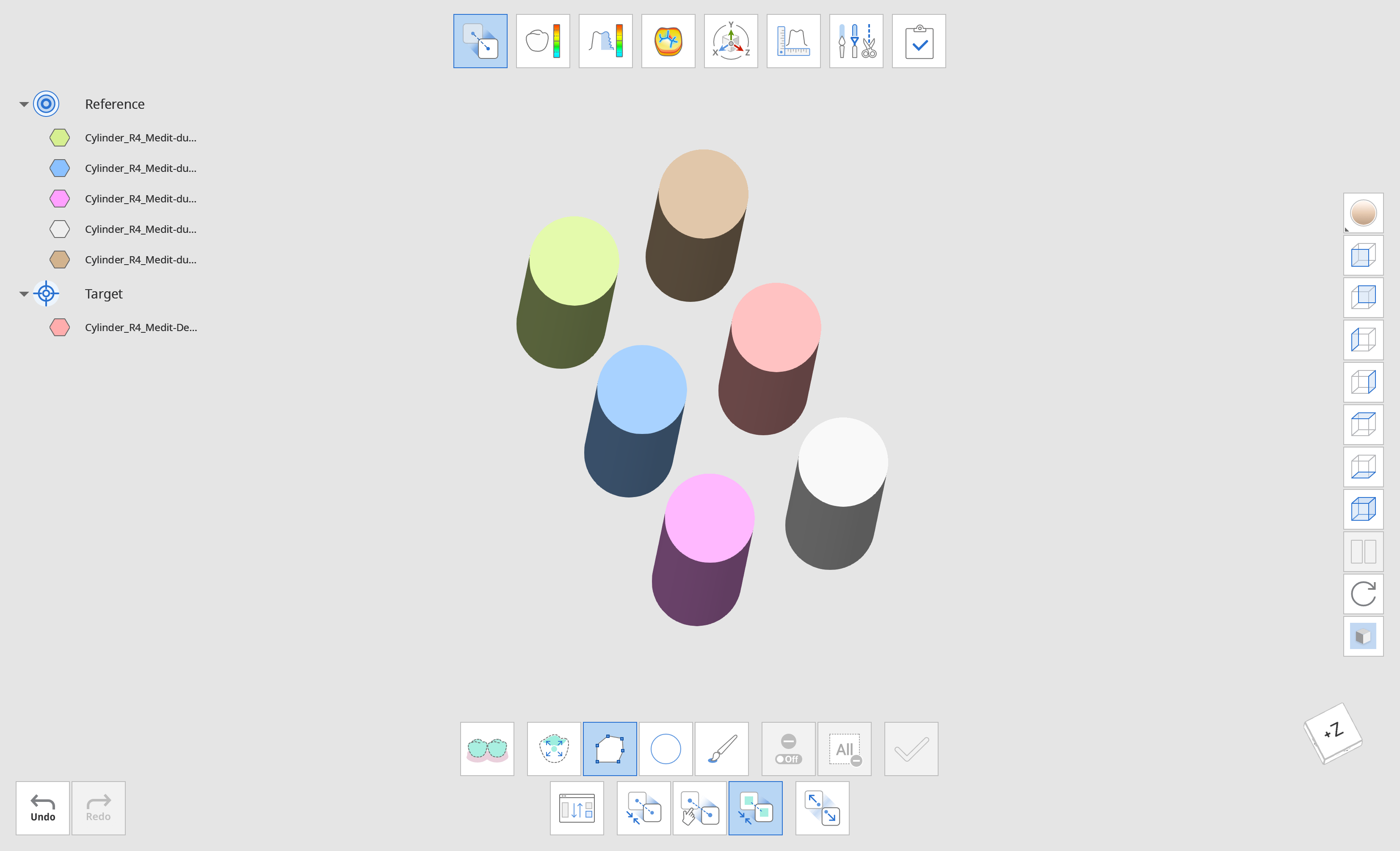

Vous pouvez utiliser la fonction "Détacher" dans "Aligner" pour les placer uniformément. Dans "Aligner", placez l'une des données du cylindre dans la référence et le reste dans la cible. Ensuite, sélectionnez l'option "Aligner les données cibles séparément". Lorsque vous cliquez ensuite sur le bouton "Détacher", les données cibles seront alignées uniformément.

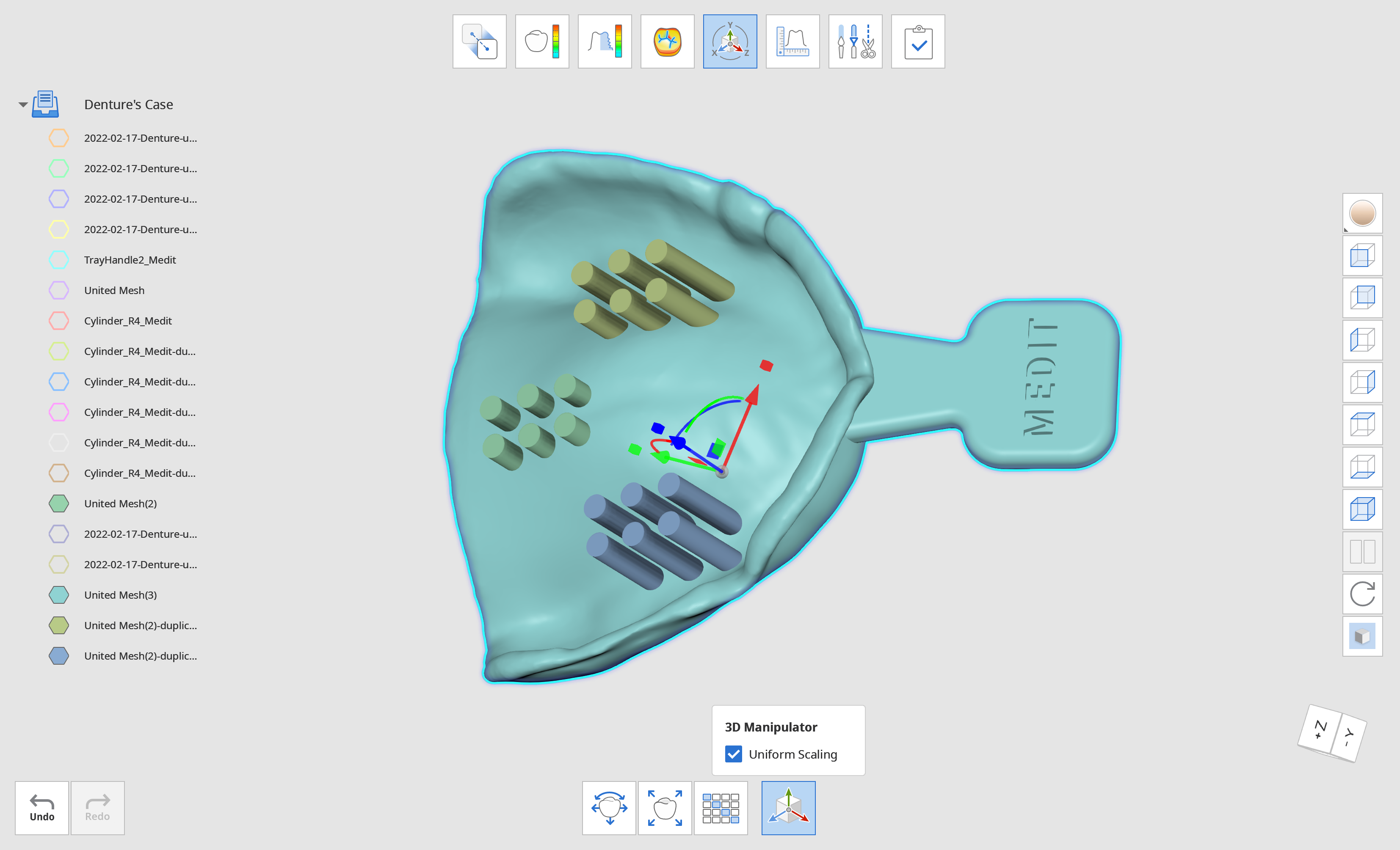

Combinez les six cylindres en un seul ensemble en utilisant "Union". Dupliquez les ensembles trois fois pour créer trois ensembles de six cylindres. Placez les jeux de cylindres comme suit et utilisez la fonction "Cut" pour créer des trous. Attribuez les jeux de cylindres à B afin qu'ils puissent être retirés de A (A-B).

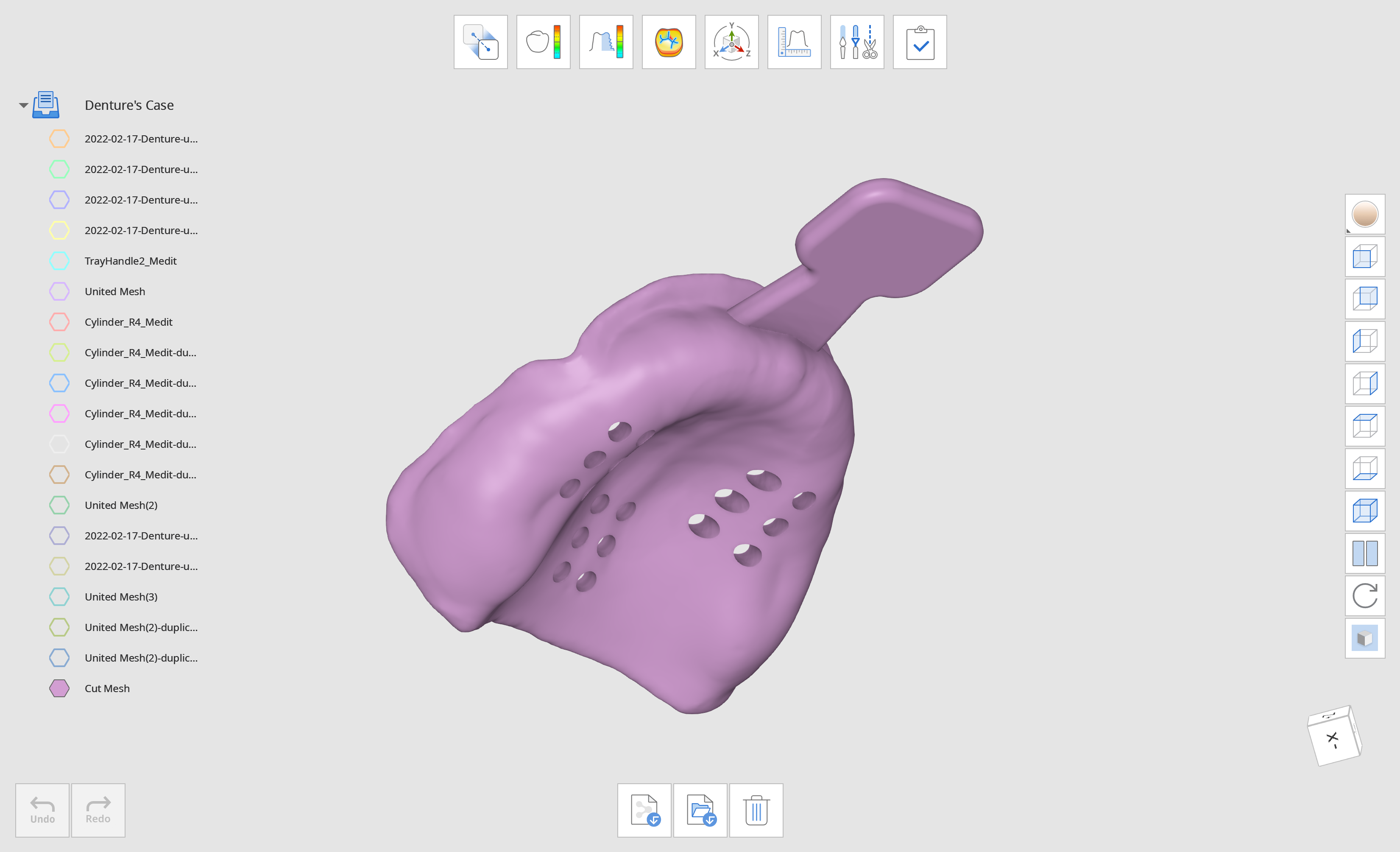

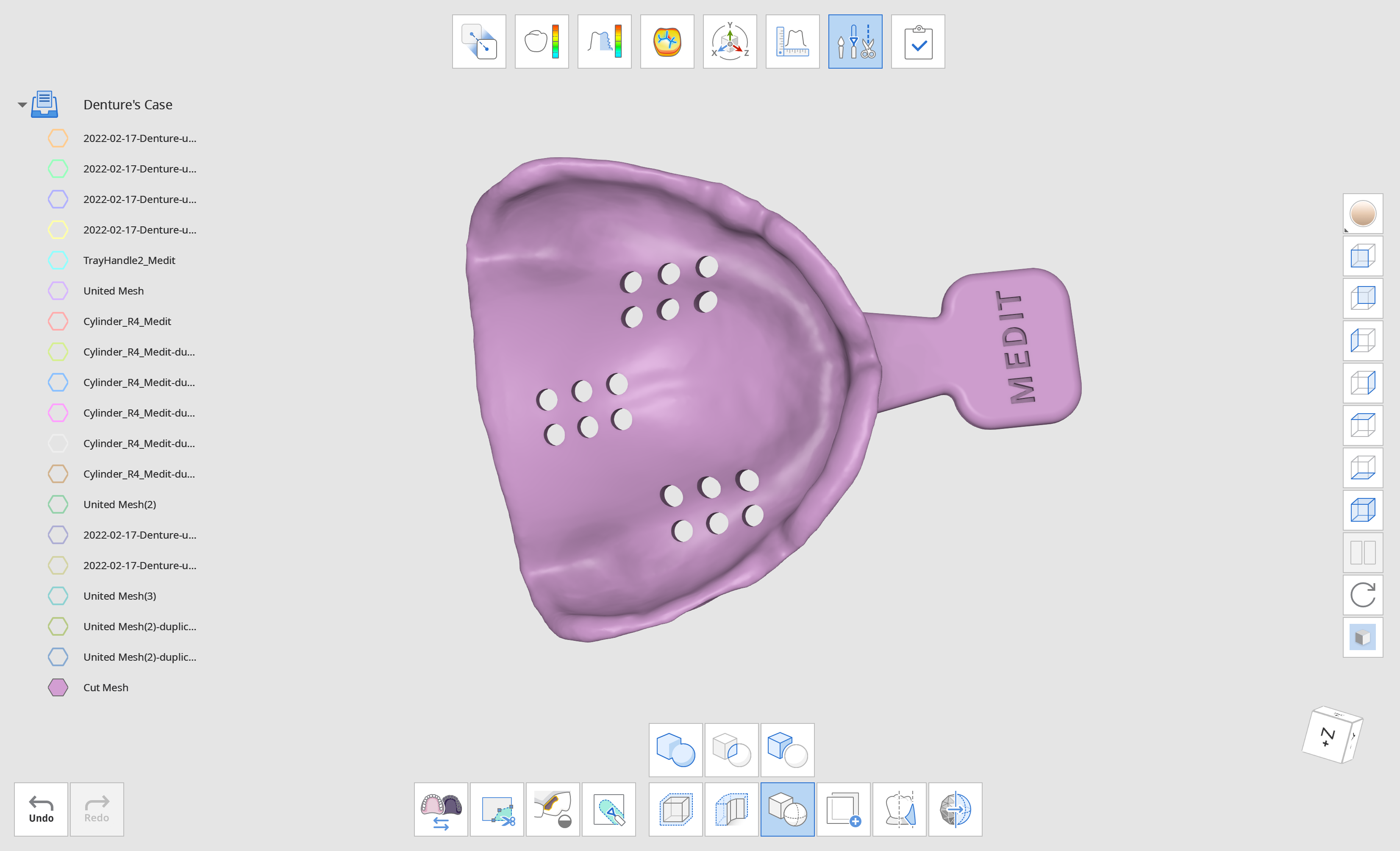

Cliquez sur "Confirmer" pour voir le résultat final.
