Mode > Modifier

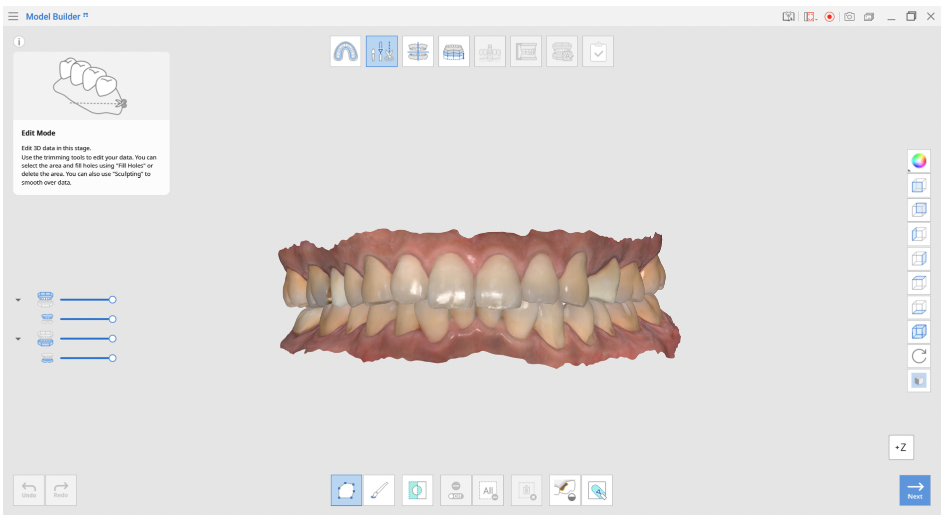

Mode édition

Modifiez les données 3D en fonction de vos besoins en « Mode Édition ».

• Utilisez les différents outils de rognage fournis pour modifier vos données.
• Vous pouvez sélectionner la zone et remplir les trous à l'aide de « Remplir les trous » ou supprimer toute la zone.
• Vous pouvez également utiliser "Sculpting" pour lisser les données.

• Sélection polyligne: Sélectionne toutes les entités d'une forme de polyligne dessinée à l'écran.
• Sélection pinceau: Sélectionne toutes les entités sur un chemin tracé à main levée sur l'écran. Seule la face avant sera sélectionnée. Le pinceau est disponible en trois tailles différentes.
• Invert selected area: inverts the selection.
• Sélection / Désélection: Lorsqu'elle est activée, cette fonction désélectionne la zone à l'aide de divers outils.
• Effacer toute la sélection: Efface toutes les zones sélectionnées.
• Supprimer la zone sélectionnée: Supprime les données de la zone sélectionnée.
• Remplir les trous : remplissez les espaces vides dans les données de maillage 3D.
• Sculpter : apportez des modifications aux données en les sculptant - ajoutez, supprimez, lissez ou transformez-les.



❏ Comment modifier des données

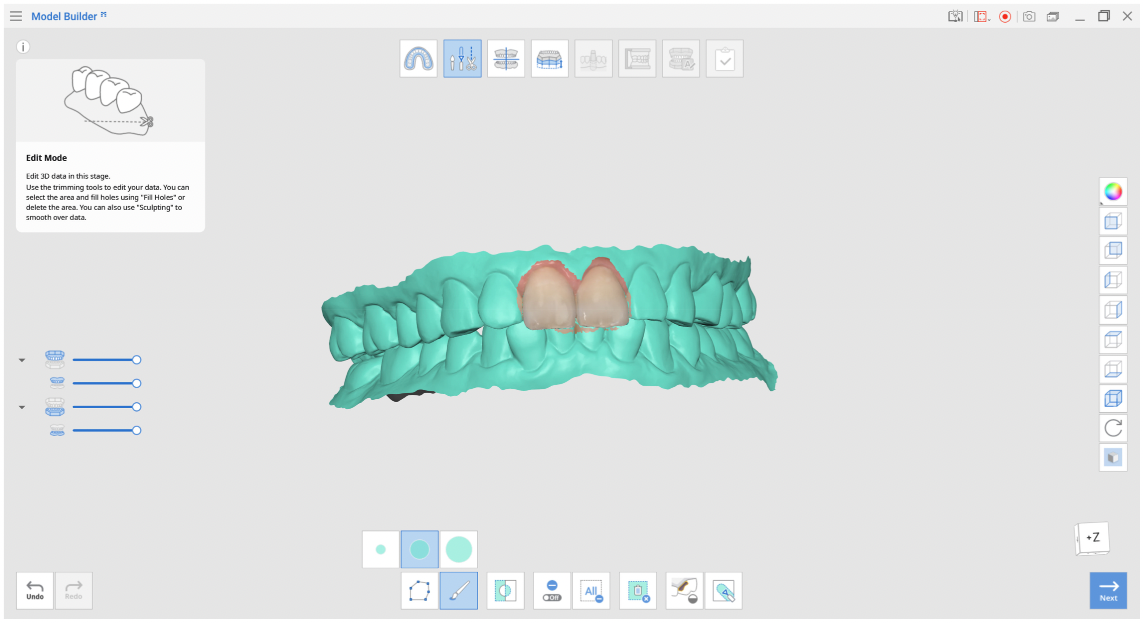

1. En utilisant plusieurs outils pour sélectionner la zone que vous souhaitez modifier.

💡 « Polyligne » retire toutes entités d'une forme polyligne dessinée sur l'écran, tandis que « Pinceau » retire uniquement les données de la face avant.

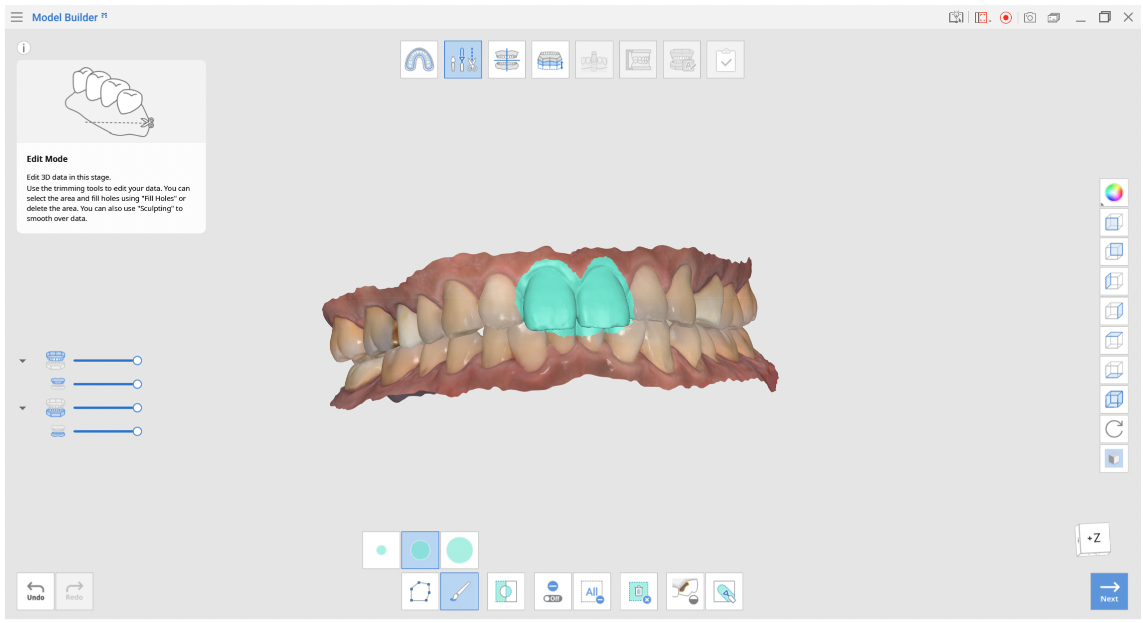

2. Revenir à la sélection en appuyant sur le bouton « Inverser la zone sélectionnée ».

3. Réduire/développer les zones sélectionnées en utilisant les outils « Rétrécir la zone sélectionnée »/ « Développer la zone sélectionnée ».

4. Cliquez sur le bouton « Supprimer la zone sélectionnée ».

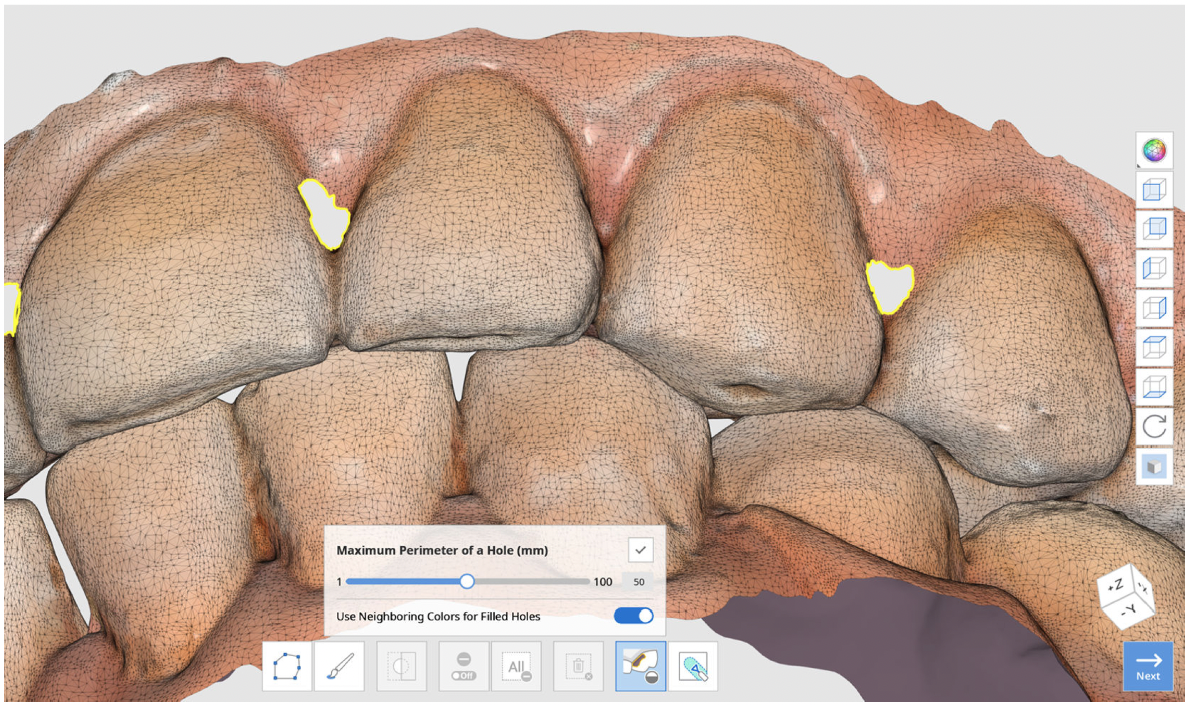

❏ Comment combler les trous dans les données

En utilisant la fonction "Remplir les trous", vous pouvez remplir les trous laissés par la numérisation, ou remplir les zones supprimées dans le programme.

• Périmètre maximal d'un trou (mm) : définissez la taille maximale des trous (mm) à remplir. Notez que les trous dépassant la taille que vous avez définie ne seront pas remplis.
• Utiliser les couleurs voisines pour les trous remplis : Lorsque la case "Utiliser les couleurs voisines pour les trous remplis" est cochée, le programme utilisera les couleurs autour des trous pour le remplissage. Sinon, les zones remplies seront grises.
• Appuyez sur le bouton « Appliquer » pour appliquer les résultats.

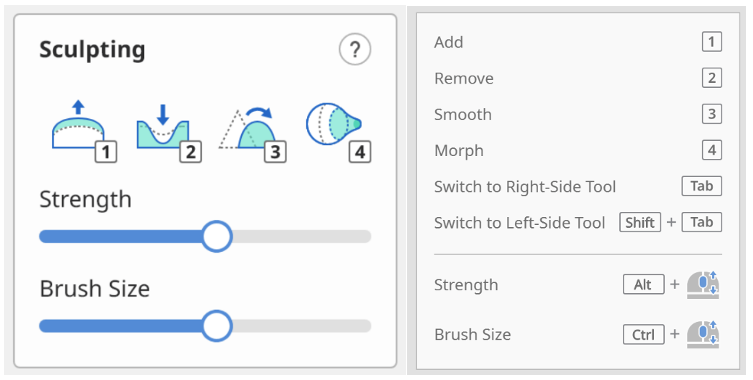

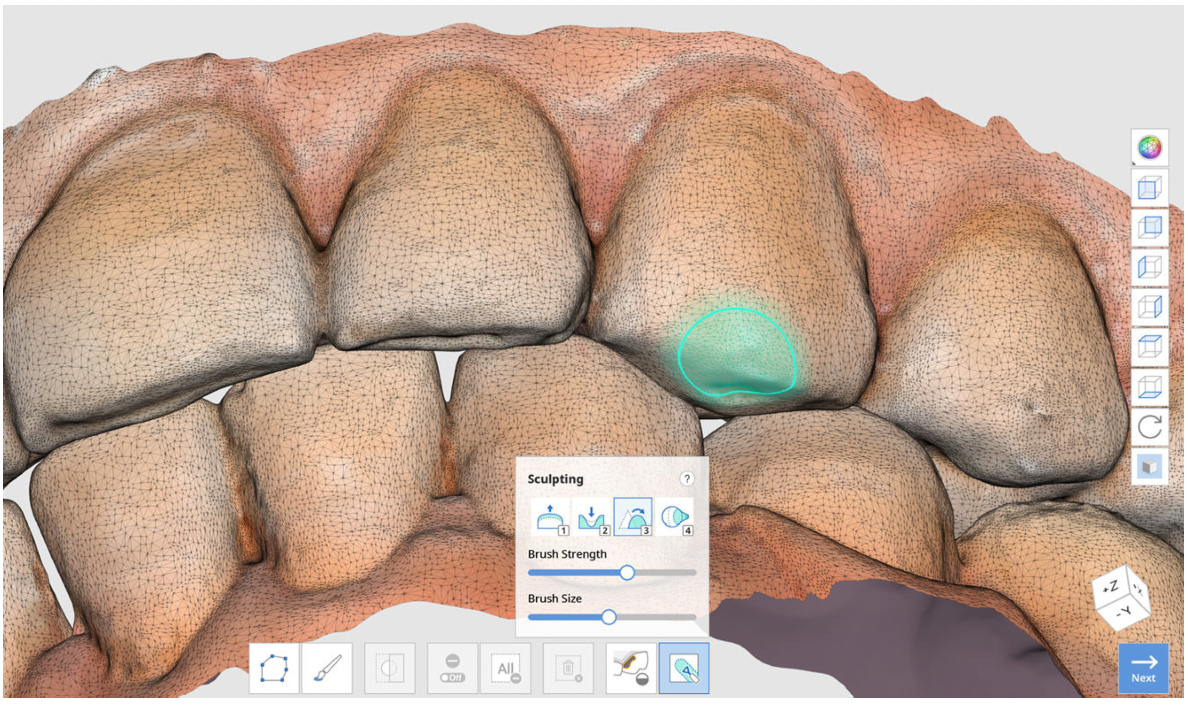

❏ Comment sculpter des données

Vous pouvez apporter des modifications aux données en les sculptant à l'aide d'outils tels que « Ajouter », « Supprimer », « Lisser », « Morph ».

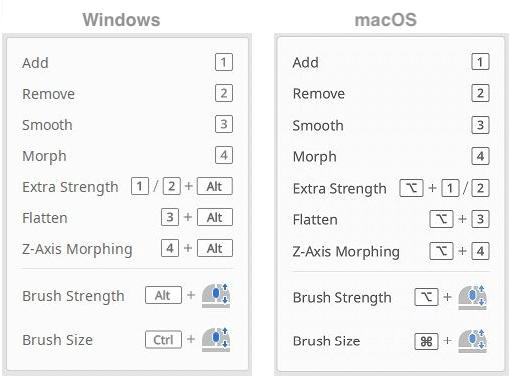

Boîte à outils

Ajouter : Utilisez la souris pour ajouter des parties des données. → Raccourci : 1

Supprimer : utilisez la souris pour supprimer des parties des données. → Raccourci : 2

Lisser : utilisez la souris pour lisser des parties des données. → Raccourci : 3

Morph : Utilisez la souris pour transformer des parties des données. → Raccourci : 4

• Appuyez sur "Tab" pour passer à l'outil de droite.
• Appuyez sur "Shift + Tab" pour passer à l'outil de gauche.

Force : Ajustez la force pour chacun des outils. → Raccourci : Alt + Molette de la souris

Taille du pinceau : Ajustez la taille du pinceau pour chacun des outils. → Raccourci : Ctrl + Molette de la souris
