Mode > Articulateur

Mode articulateur

Dans ce mode, vous pouvez fixer des articulateurs, des charnières et d'autres éléments de support à la base du modèle. Utilisez-le pour fixer le modèle ou ajouter des éléments qui aideront à recréer le mouvement de la mâchoire pour la fabrication d'appareils dentaires.

💡Notez que le travail en mode Articulateur est facultatif.

💡Le mode Articulateur est disponible uniquement lors de l'utilisation des données des deux arcades.

Boîte à outils

Suppression des zones qui se chevauchent

• Sélectionnez les données superposées que vous souhaitez déplacer.

Ajouter une épingle de soutien

• Fixez les broches à la base du modèle pour le support (max. 5).

Gérer la broche #1

• Gérer la broche de support #1.

Ajouter une pièce jointe

• Ajoutez des charnières, des éléments de support ou des articulateurs à la base du modèle (max. 5).

Gérer la pièce jointe #1

• Gérer la pièce jointe #1

Diamètre (mm)

• Ajuster le diamètre de la goupille de support.
• La plage de diamètre est de 5 à 10 mm.

Distance de la base (mm)

• Ajustez la distance entre la broche et la base.

Supprimer

• Supprimer l'élément sélectionné.

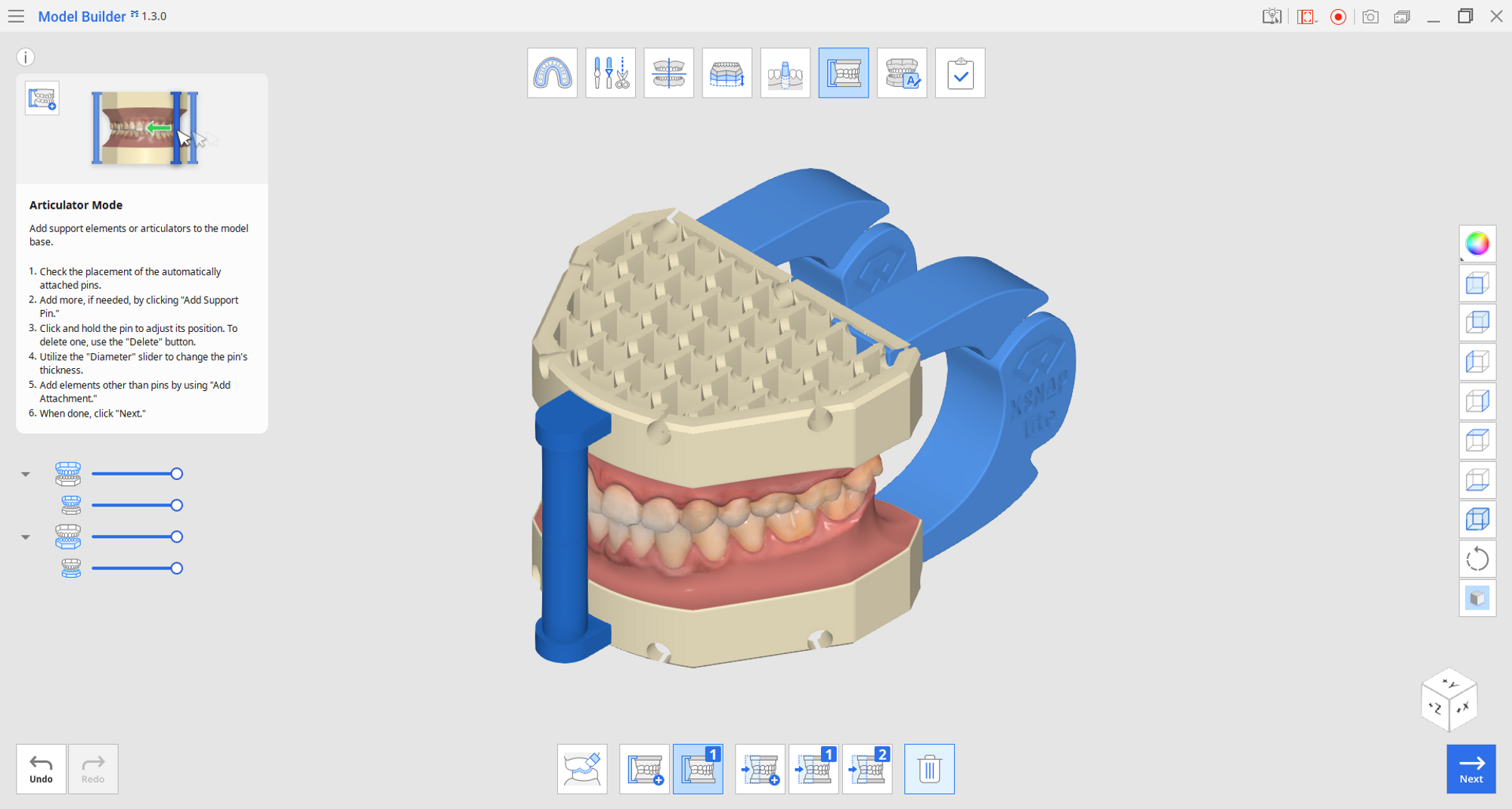

1. Vérifiez le placement des éléments automatiquement attachés.

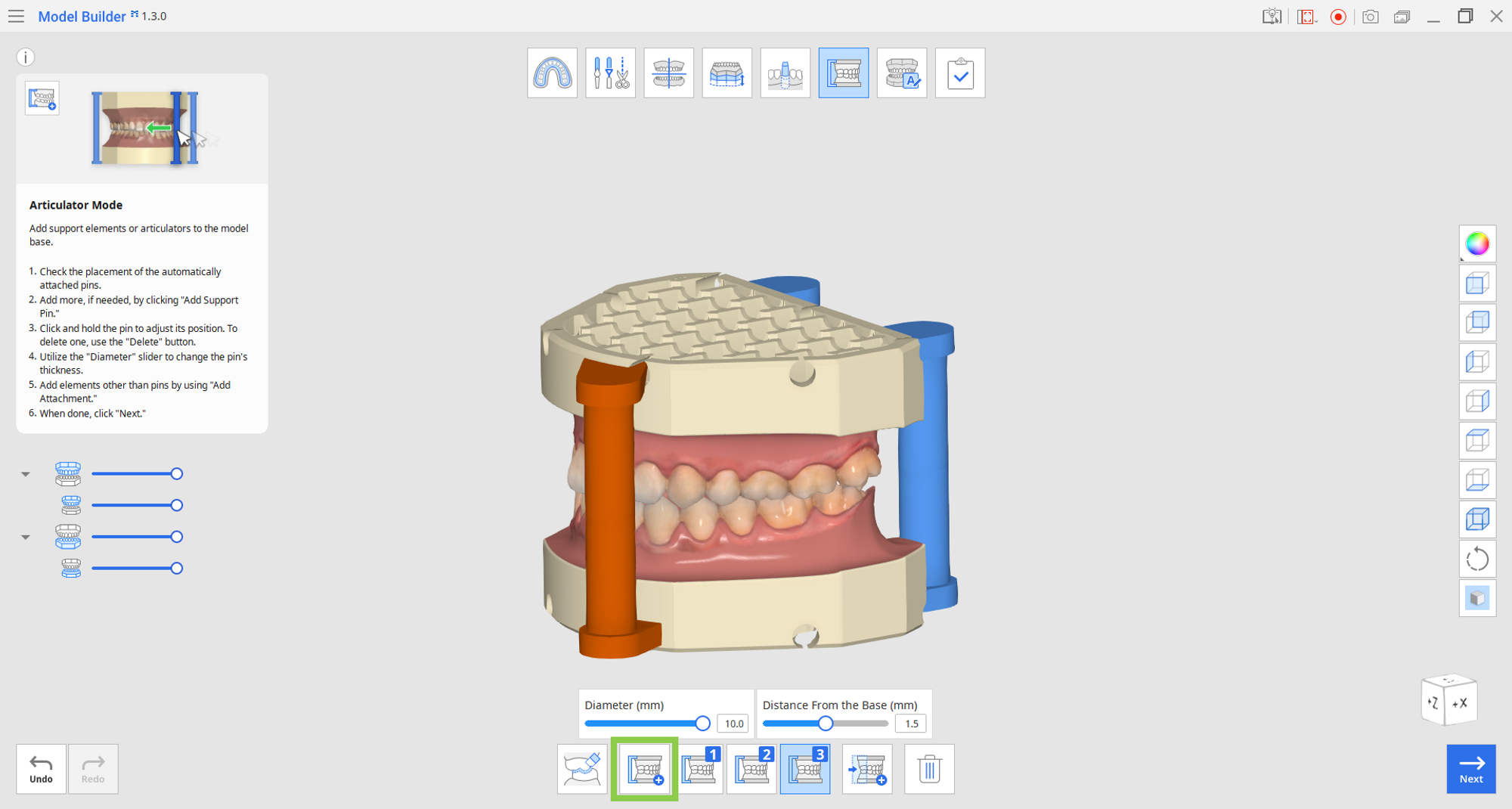

2. Utilisez "Ajouter une broche de support" pour ajouter plus de broches si nécessaire. Un maximum de 5 peuvent être ajoutés. Si l'une des broches est affichée en orange, son placement n'est pas facultatif ou il peut coïncider avec les trous de vidange. Ajustez le placement de la broche en la faisant glisser jusqu'à ce qu'elle soit bleue.

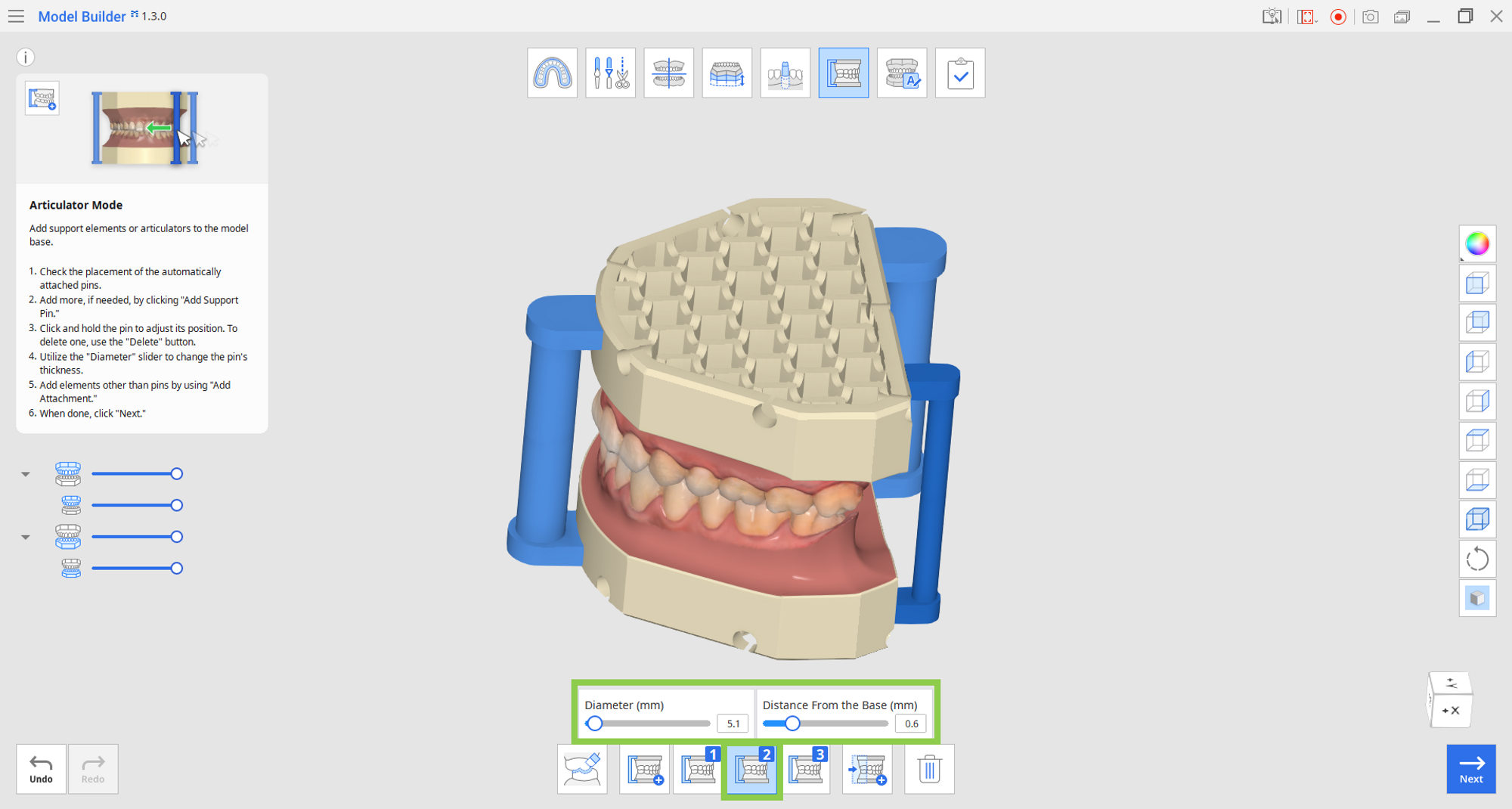

3. Vous pouvez également apporter des modifications individuelles à l'épaisseur et à la position de chaque broche. Cliquez sur le bouton de gestion de la broche pour régler les curseurs "Diamètre" et "Distance de la base".

💡Ajuster la "distance de la base" peut aider à raccourcir la goupille si vous ne pouvez pas éviter de la placer près des trous de drainage.

4. Pour supprimer une broche, assurez-vous que le bouton de gestion correspondant est sélectionné et cliquez sur "Supprimer".

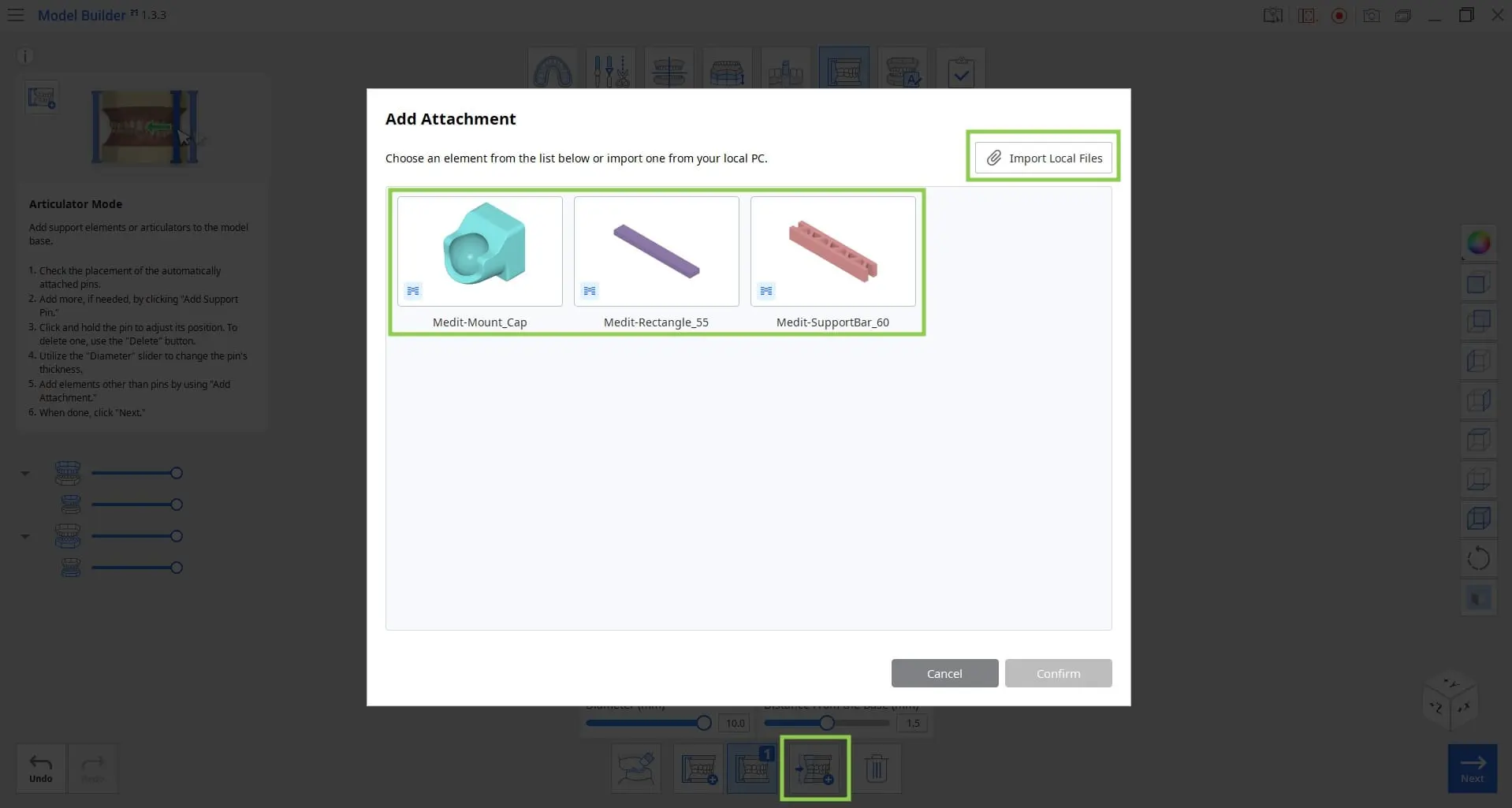

5. Utilisez "Ajouter une pièce jointe" pour ajouter des éléments autres que des broches de support. Un maximum de 5 peuvent être ajoutés. Vous pouvez choisir un élément fourni par Medit ou importer vos propres fichiers.

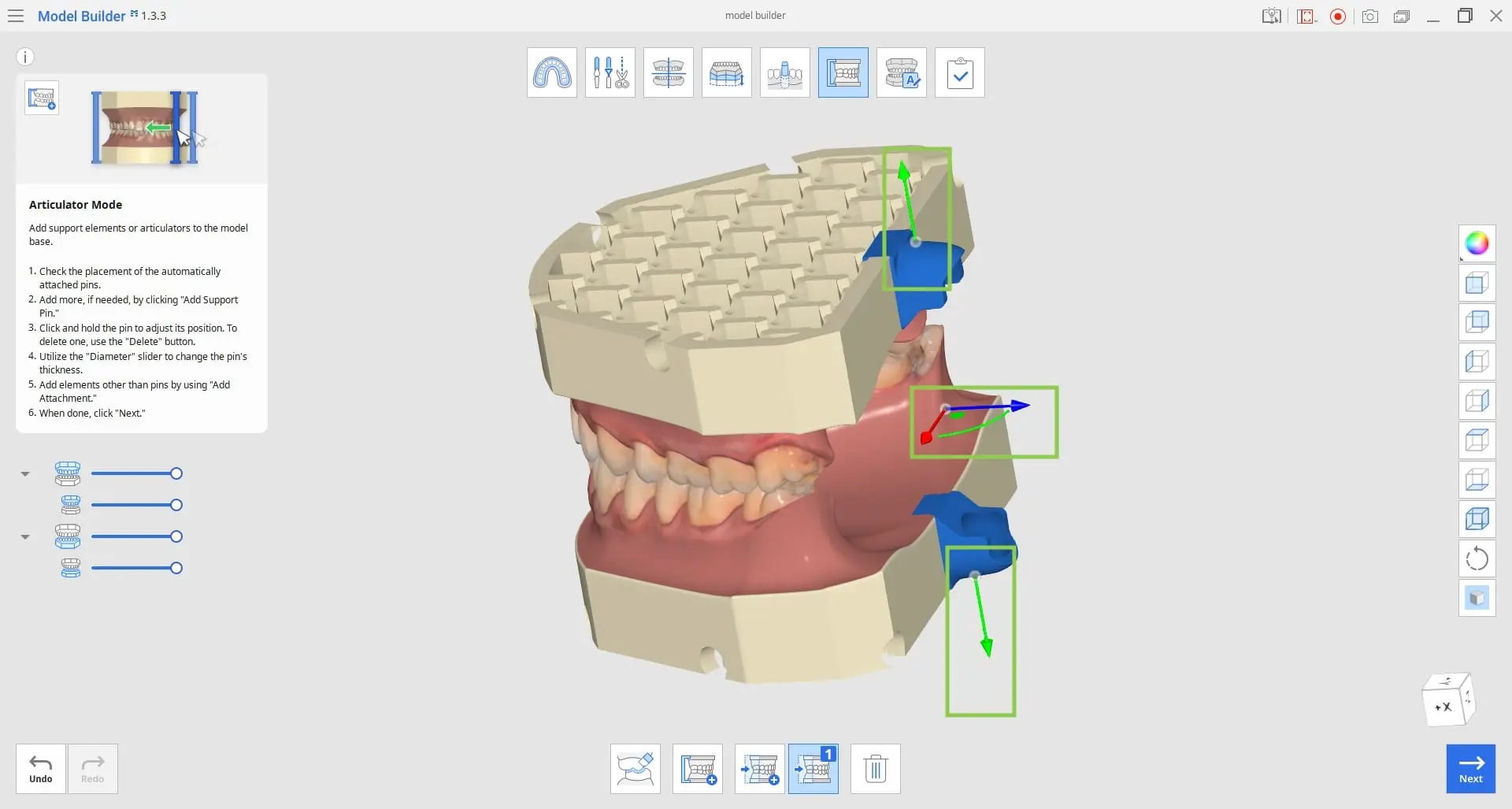

6. La pièce jointe aura un manipulateur 3D pour vous permettre de mettre à l'échelle, de déplacer ou de faire pivoter l'élément.

7. Pour supprimer une pièce jointe, assurez-vous que le bouton de gestion correspondant est sélectionné et cliquez sur "Supprimer".

8. Cliquez sur "Suivant" lorsque vous avez terminé.
