Mode > Création de la base

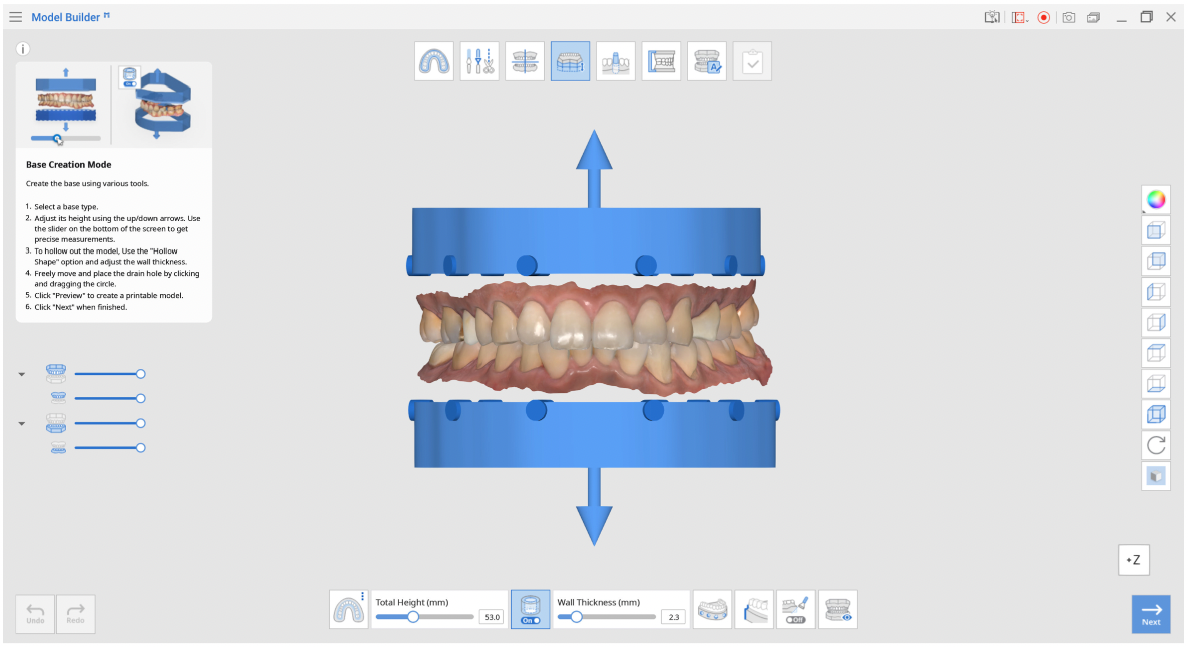

Mode création de la base

Ce mode est la clé de la création de modèles, car il permet de sélectionner le type de base et de l'ajuster sur différents paramètres, tels que la hauteur de la base, l'épaisseur des parois des modèles creux, le nombre de trous de drainage, etc.

❏ Boîte à outils

Type de base

• Sélectionnez une des bases disponibles suivantes : ABO, modèle avec plaque ou modèle sans plaque.

Hauteur totale (mm)

• Utilisez ce curseur pour régler la hauteur totale du modèle, y compris la base et les données de scan.

💡 La hauteur totale du modèle peut atteindre les 99 mm. Il peut être utile de vérifier la hauteur maximale du modèle disponible pour impression avec votre imprimante 3D afin de fixer une limite de hauteur.



Forme creuse

• Creusez la base et ajustez l'épaisseur de la paroi.

💡 Creuser la forme est utile pour imprimer le modèle en utilisant moins de matériau. Chaque type de base peut être creusé.



Épaisseur de paroi (mm)

• Utilisez ce curseur pour ajuster l'épaisseur des parois, une fois que vous avez décidé de creuser le modèle.

💡 La plage d'épaisseur des parois : 2 - 4 mm. Il peut être utile de vérifier les paramètres recommandés de votre imprimante 3D pour décider correctement de l'épaisseur de paroi.



Droit/Incurvé (Droit)

• Rendez la base au bord des données de scan droite. Uniquement disponible pour les modèles sans plaque.



Droit/Incurvé (Incurvé)

• Rendez la base au bord des données de scan incurvée. Uniquement disponible pour les modèles sans plaque.



Créer trous drainage

• Créez des trous de drainage pour la résine, et définissez leur quantité, leur diamètre et leur distance par rapport à la base.

💡 Utiliser des trous de drainage est utile pour des impressions de résine, car ils permettent de retirer l'excès de résine et s'assurer qu'aucun matériau ne reste coincé dans le modèle.

💡 Fonctionne uniquement pour les modèles creux.



Remplissage

• Créez une structure en nid d'abeille à l'intérieur de la base creuse.

Biseautage

• Activez-le pour créer un biseau.

Prévisualisation

• Prévisualisez le modèle avant de passer à l'étape suivante.

💡Découvrez la différence entre les bases droites et courbes ci-dessous.

Rectiligne	Incurvé

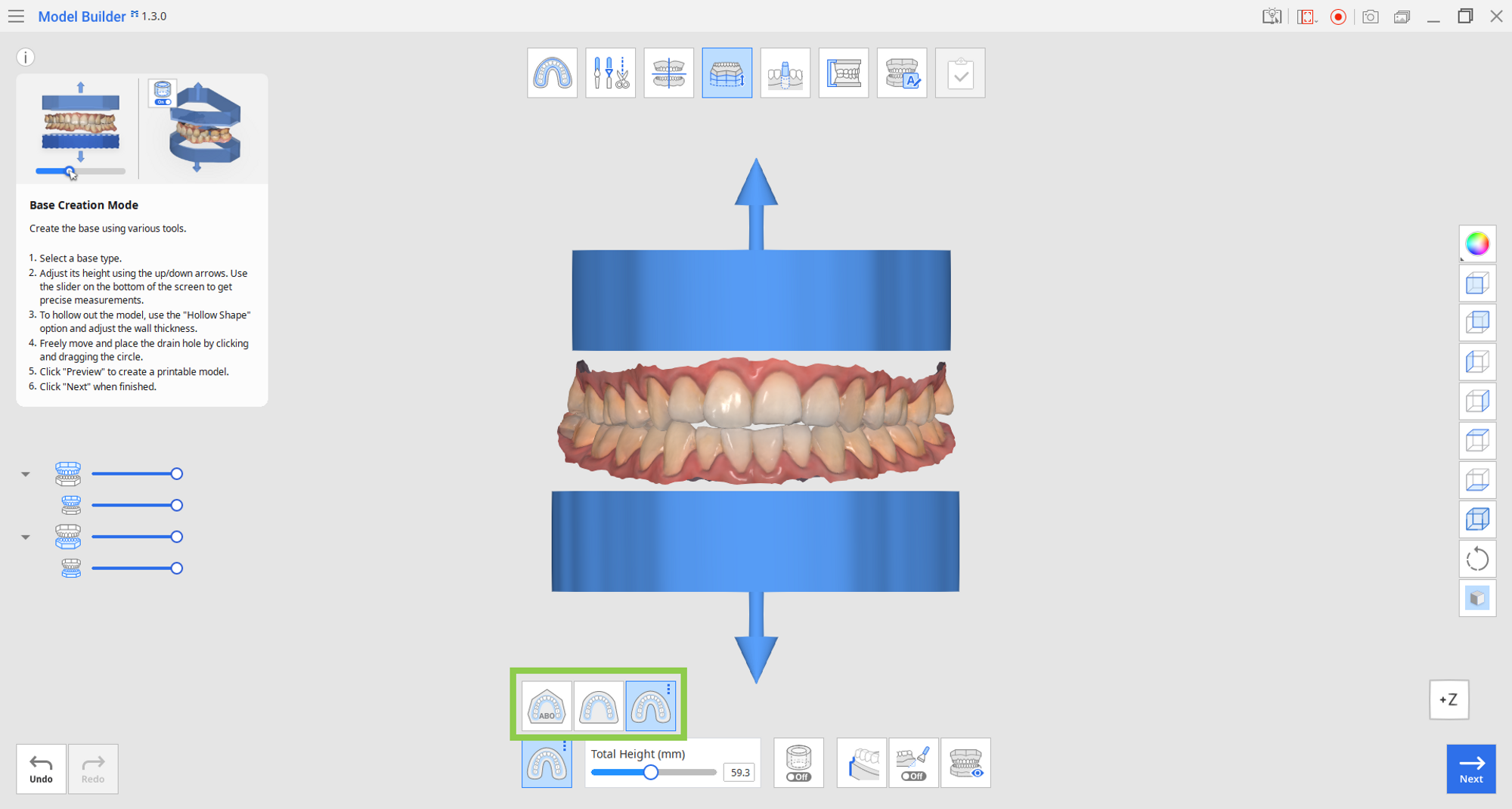

1. Tout d'abord, sélectionnez un type de base parmi les trois options disponibles : ABO, Plate et Plateless

ABO

• Créez un modèle ABO.
• Cette option orthodontique crée une base maxillaire avec des angles pairs, tandis que la base mandibulaire prend une forme elliptique.

Un modèle avec une plaque de base

• Créez un modèle de plaque de base.
• La plaque suivra la forme des données numérisées.

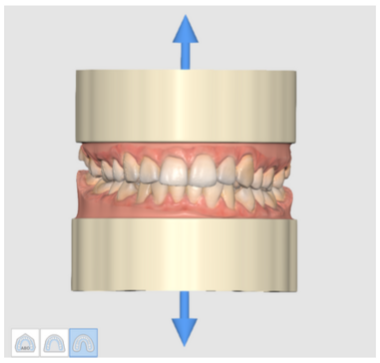

Modèle sans plateau

• Créez un modèle sans plateau.
• Généralement en forme de fer à cheval, la base recréera la forme des données de numérisation.

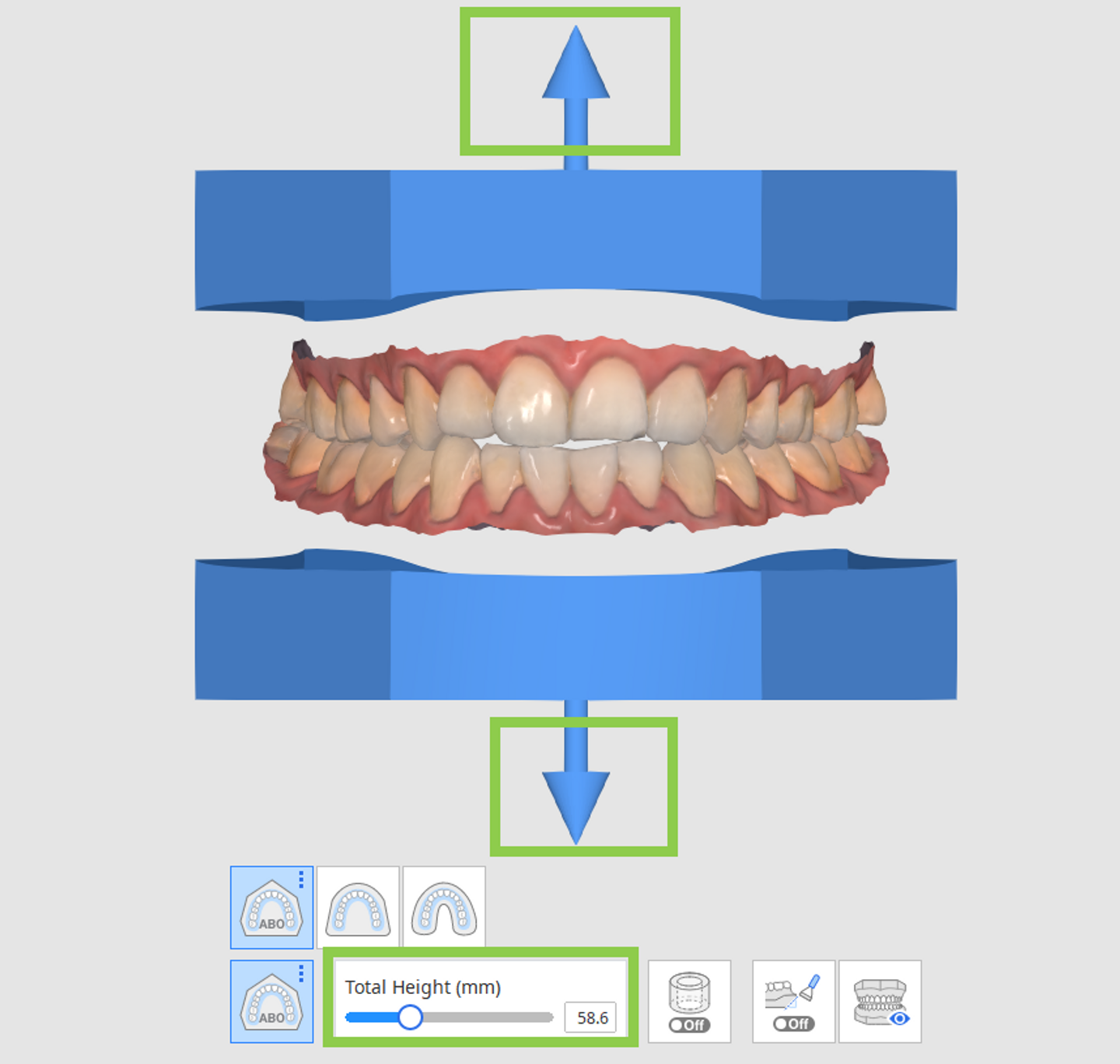

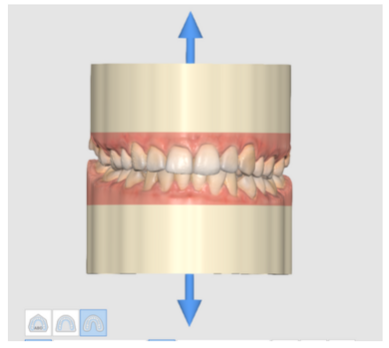

Vous pouvez régler la hauteur de la base à l'aide des flèches haut/bas situées près des données de numérisation. Ou utilisez le curseur en bas pour obtenir des mesures précises.

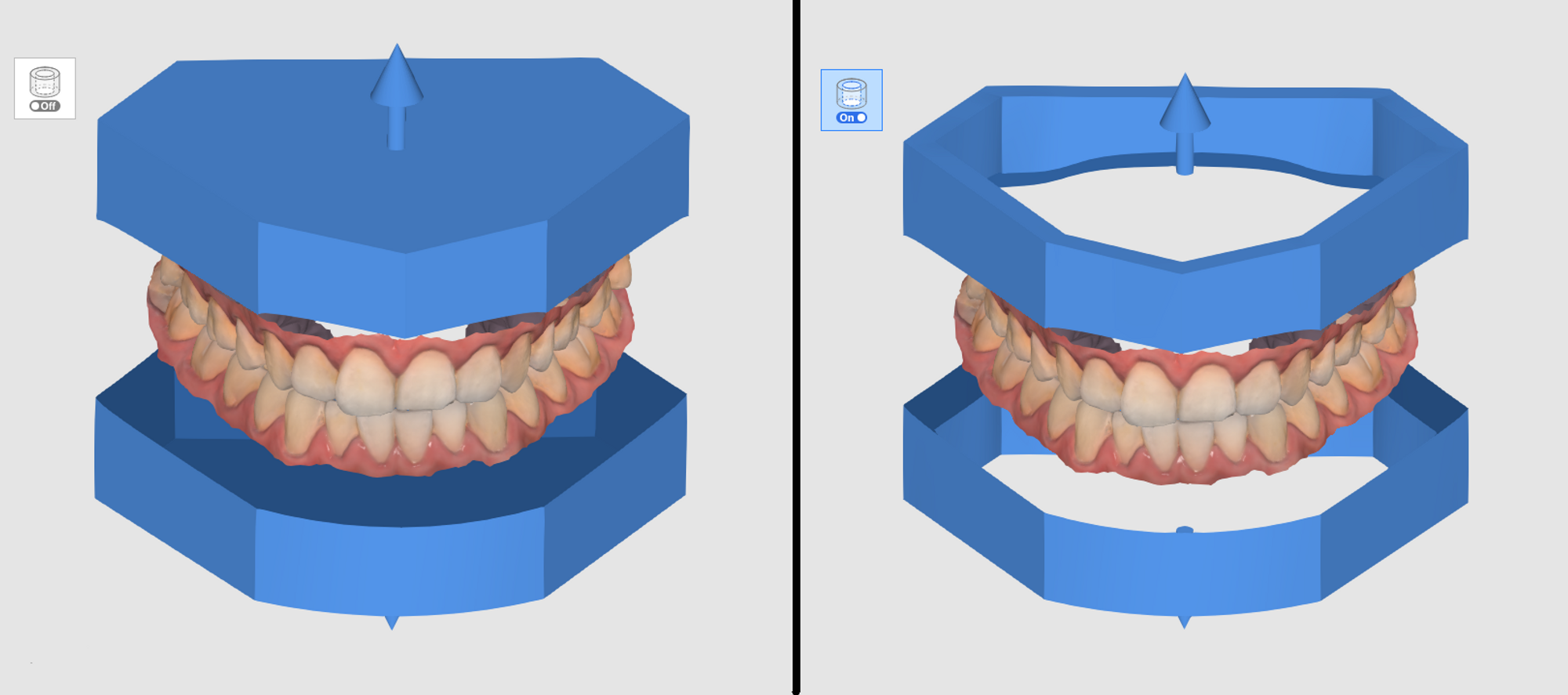

2. Si vous souhaitez que la base soit vide à l'intérieur, comme indiqué dans l'image ci-dessous, activez "Hollow Shape".

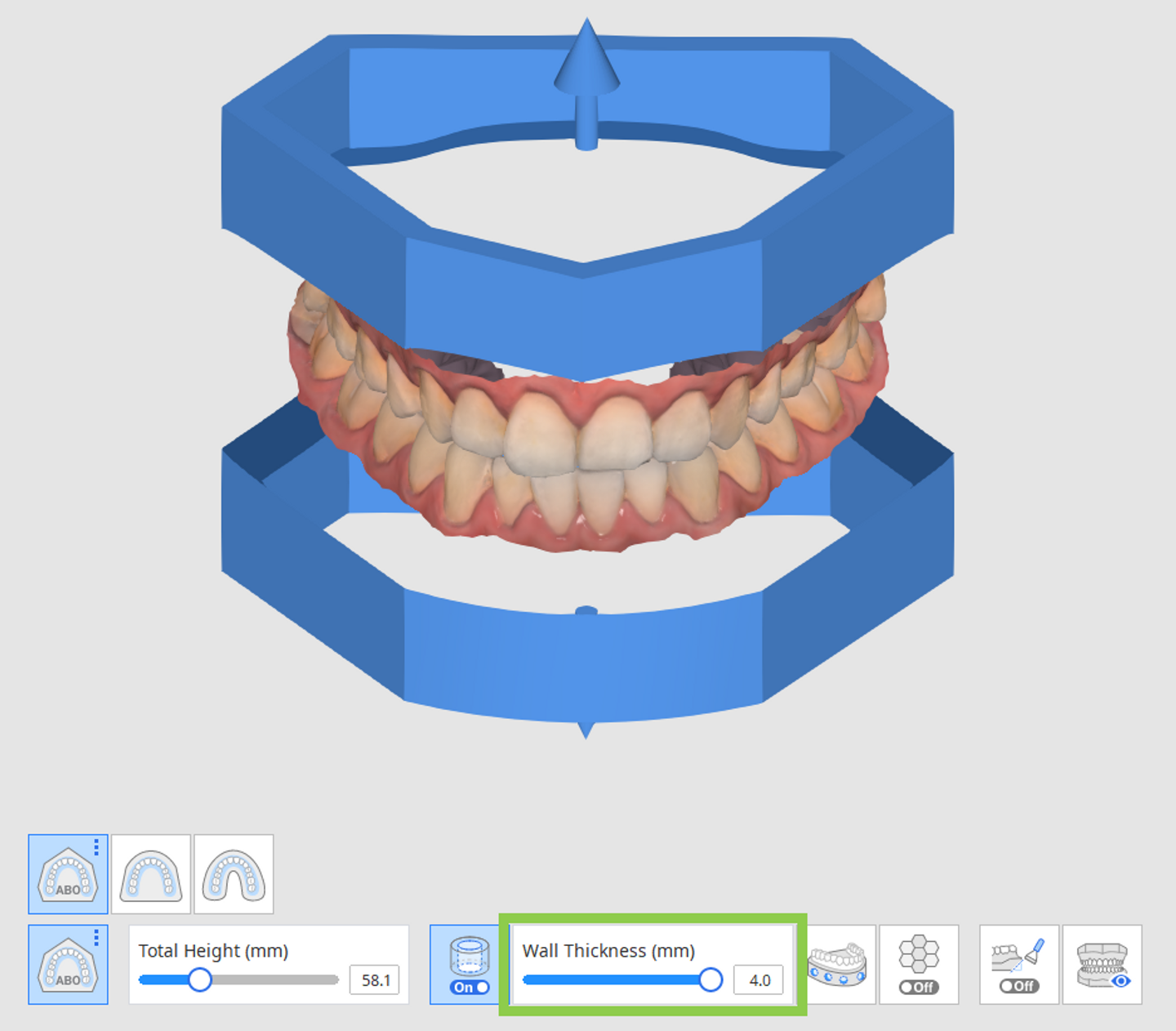

• La base évidée peut être personnalisée davantage en ajustant l'épaisseur de la paroi.

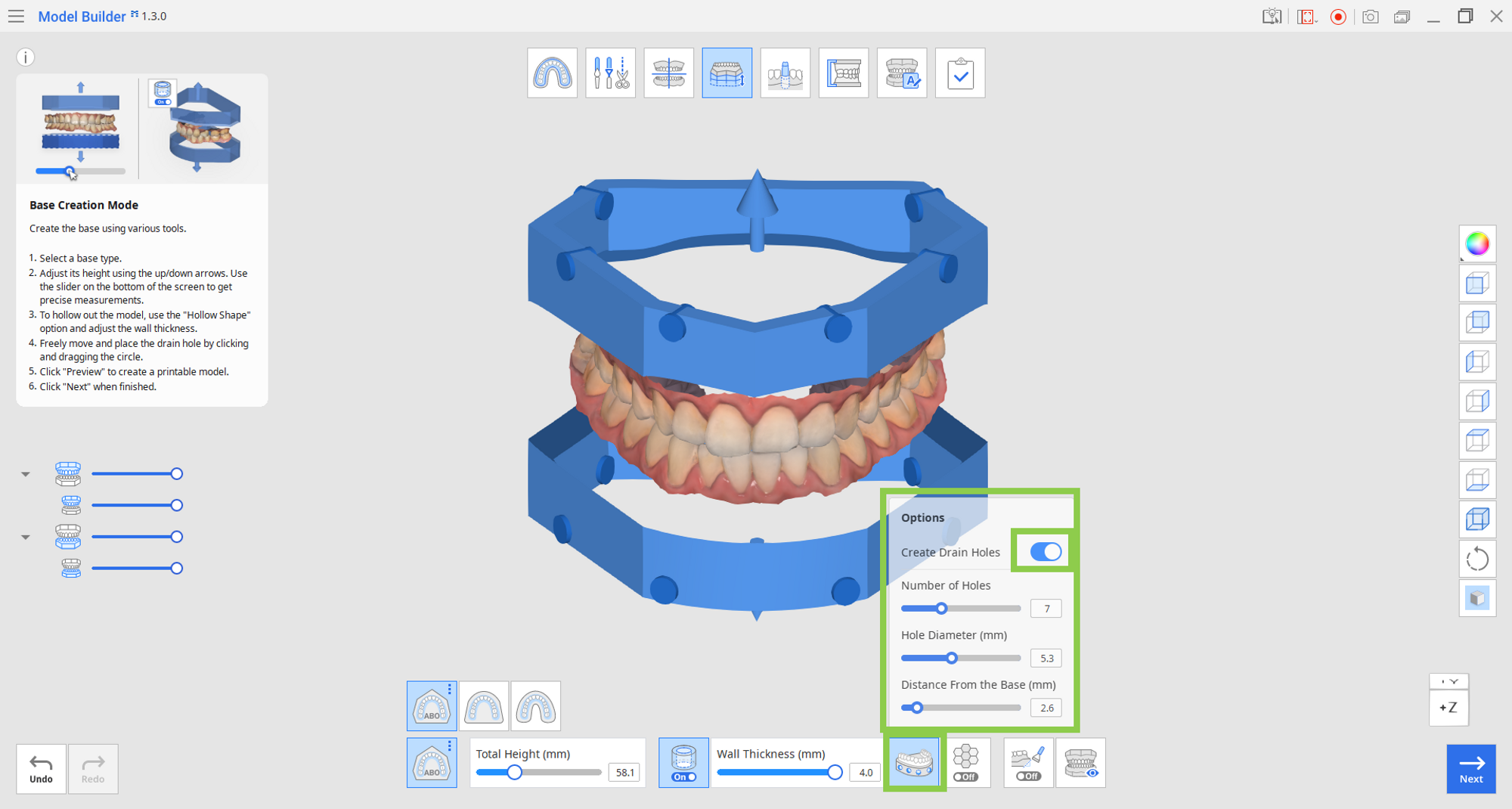

3. Créez des trous de drainage pour les modèles creux en cliquant sur l'icône "Créer des trous de drainage" en bas et en activant la bascule. Vérifiez les options de paramètres disponibles pour les trous de vidange dans la boîte et ajustez-les si nécessaire.

Paramètres

• Nombre de trous : Spécifiez le nombre souhaité (de 1 à 15) de trous de drainage pour chaque arche.
• Diamètre du trou (mm) : spécifiez le diamètre des trous de drainage (appliqué à tous).
• Distance à partir de la base : spécifiez la position souhaitée des trous d'évacuation à partir de la base du modèle.You can move the drain holes freely from left to right by clicking on the circle and dragging it horizontally.

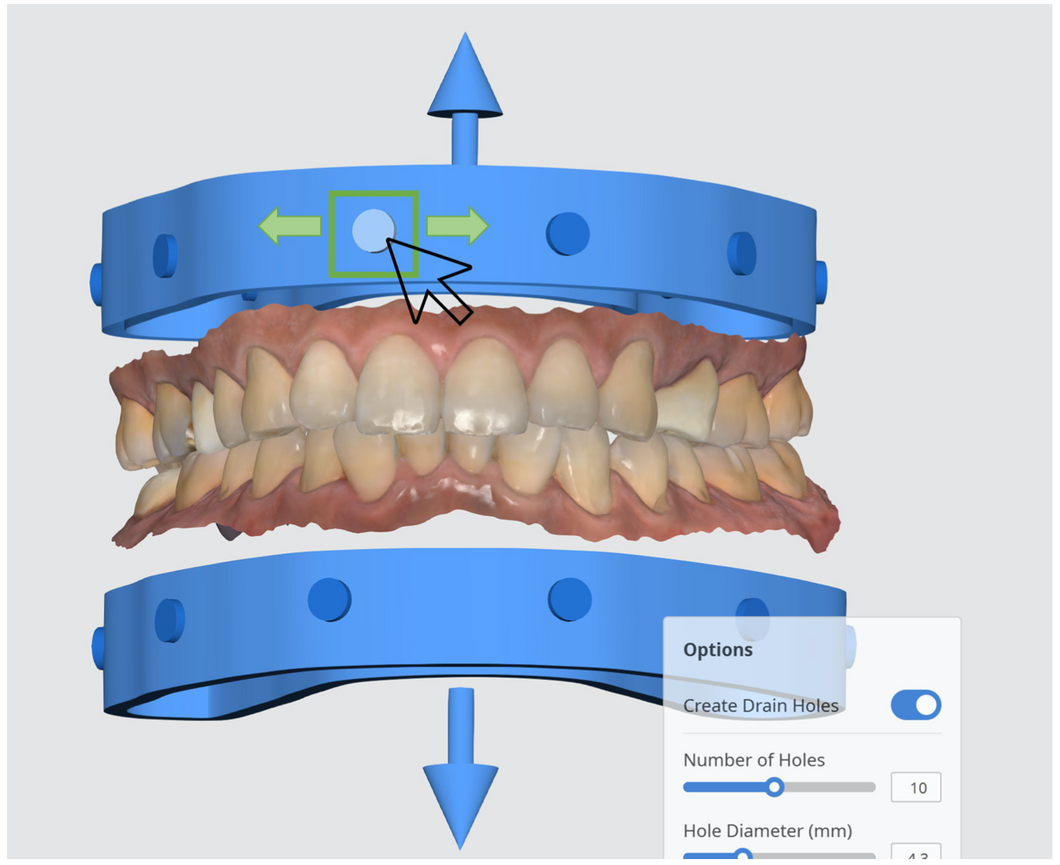

Vous pouvez déplacer les trous de drainage librement de gauche à droite en cliquant sur le cercle et en le faisant glisser horizontalement.

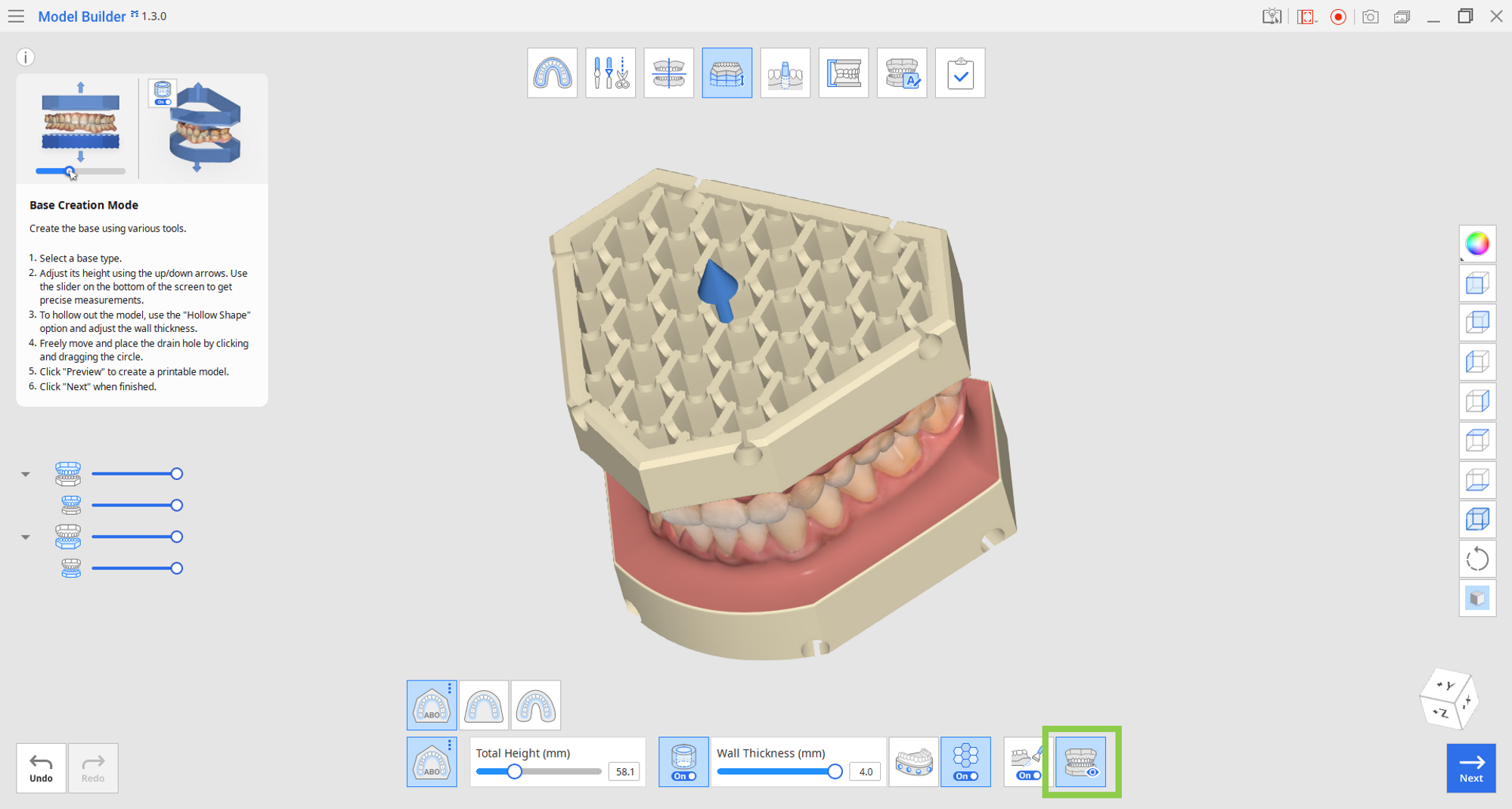

4. L'activation de la fonction "Remplissage" créera un nid d'abeilles à l'intérieur de la base évidée. Il s'agit d'une fonctionnalité utile pour l'impression 3D car elle améliore la résistance du modèle imprimé.

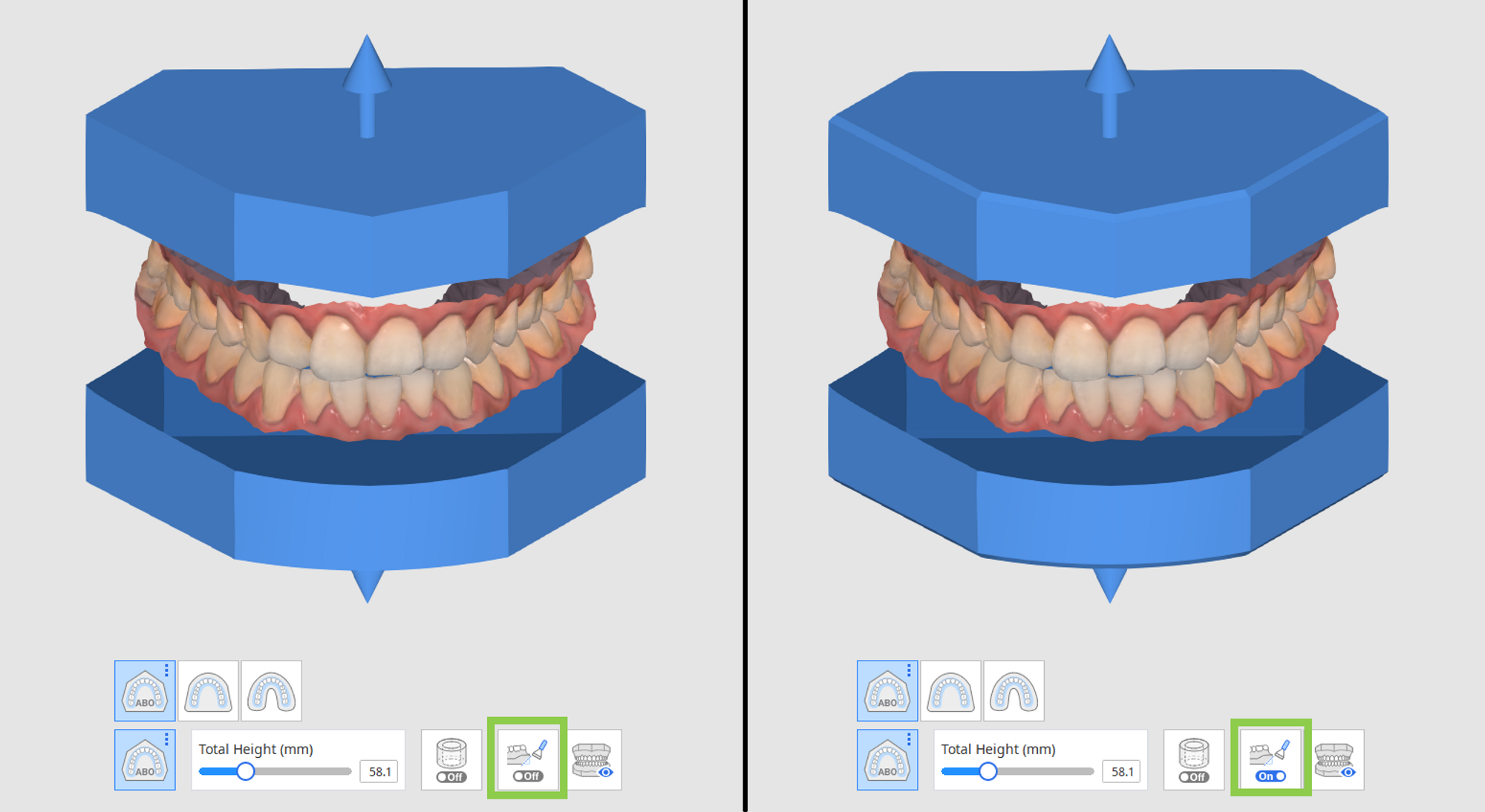

5. Cliquez sur "Beveling" pour activer et désactiver la bascule. L'activation de l'option "Beveling" est utile pour l'impression 3D car elle facilite la séparation du modèle imprimé de la plaque de construction.

6. Avant de passer au mode suivant, cliquez sur "Prévisualisation" pour visualiser et examiner tous les réglages que vous avez effectués dans ce mode.

7. Cliquez sur "Suivant" lorsque vous avez terminé.
