Mode Transformation

Le mode de transformation fournit divers outils de transformation pour vous permettre de faire pivoter, de traduire et de mettre à l'échelle vos données 3D en toute simplicité.

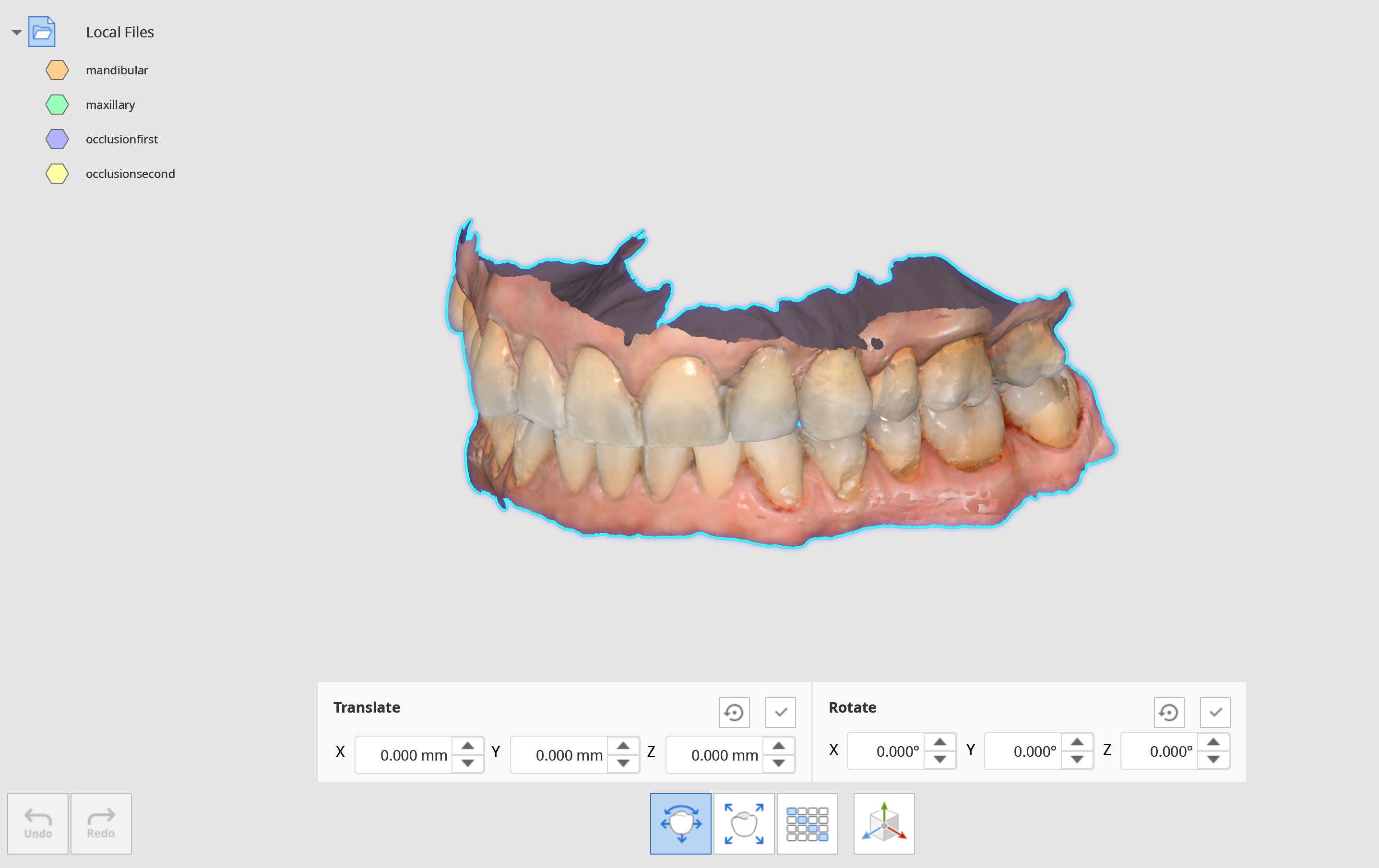

 Traduire et faire pivoter

• Traduire ou faire pivoter les données en saisissant la distance ou la valeur d'angle pour les axes. Utilisez les touches haut et bas du clavier ou de la molette de la souris pour modifier également les valeurs.
• Cliquez sur "Appliquer" pour appliquer les modifications à tous les modes du programme.

💡 Vous pouvez tirer parti de cette fonction pour modifier l'orientation des données des axes. Par exemple, si la surface occlusale est située sur l'axe +Y, comme dans les fichiers CAO 3Shape, vous la modifiez sur l'axe +Z pour correspondre à l'orientation exocad. Exportez les données en cliquant avec le bouton droit de la souris sur l'arbre de données pour exporter les données sur lesquelles vous travaillez.

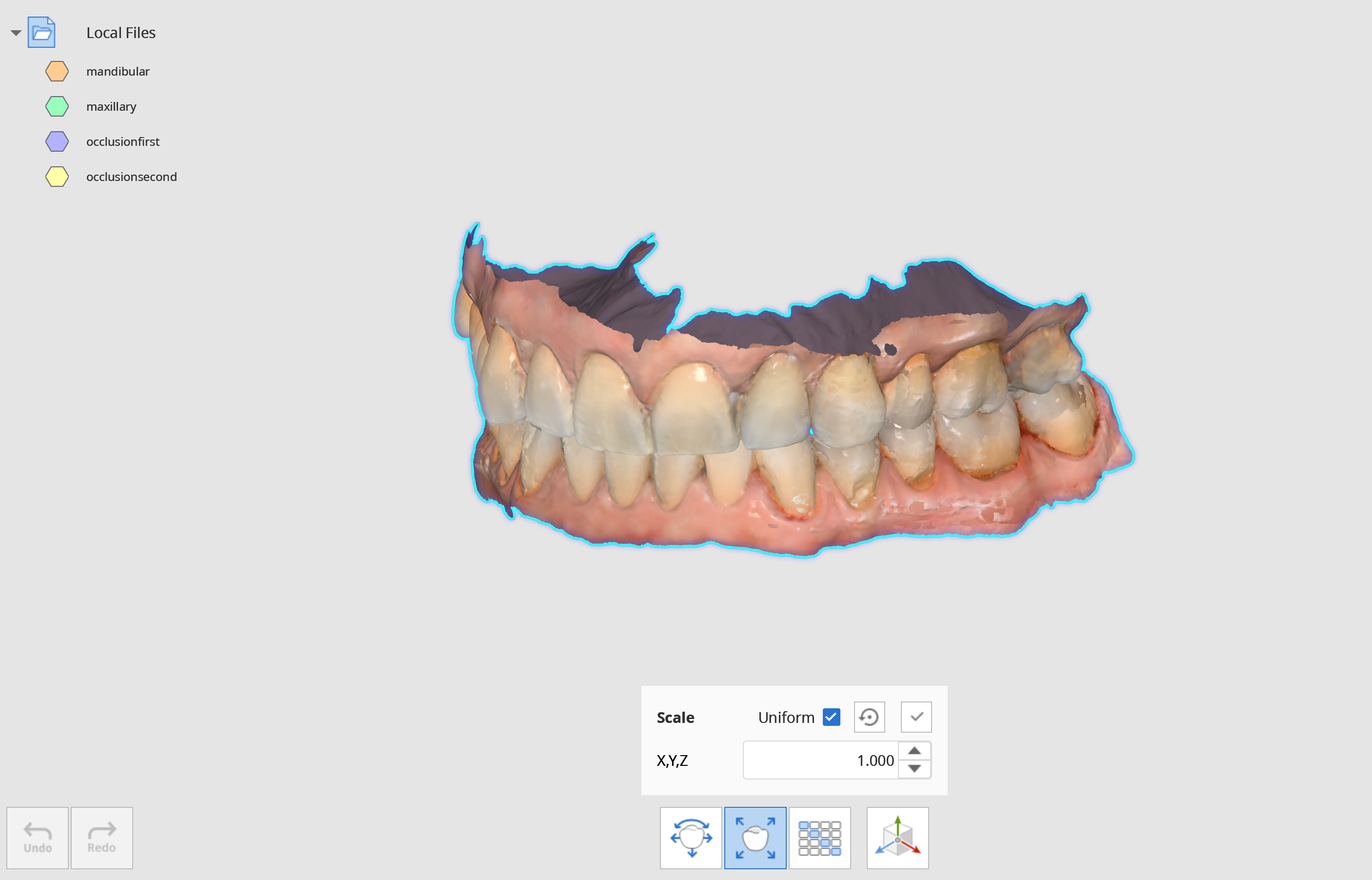

 Échelle

• Mettez les données à l'échelle en saisissant des valeurs pour les axes.
• Cochez la case "Uniforme" pour utiliser la même valeur pour mettre à l'échelle les données sur tous les axes simultanément.
• Cliquez sur "Appliquer" pour appliquer les modifications à tous les modes du programme.

💡 Mettez à l'échelle les données agrandies de la couronne / du pont avant le frittage jusqu'à une proportion de 1: 1 et comparez-les avec les données d'origine pour voir si le retrait est constant.

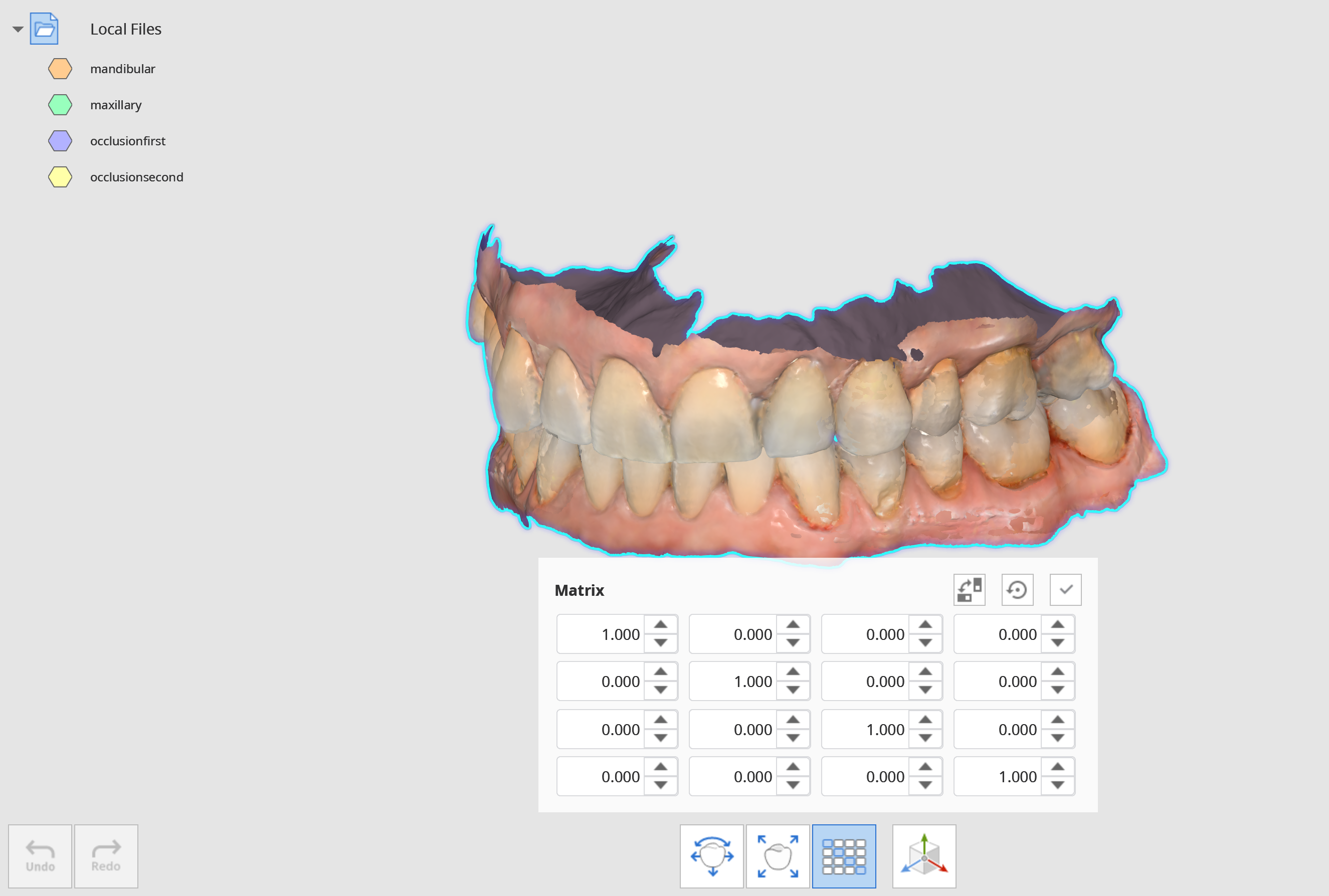

 Matrice de transformation

• La matrice de transformation transforme les données en définissant la valeur de chaque élément. Cliquez sur "Appliquer" pour appliquer les modifications aux données dans tous les modes du programme.

💡 Utilisé lorsque vous souhaitez vérifier si la bibliothèque d'implants CAO et les données de numérisation ont été correctement alignées. Entrez la valeur pour que la matrice se déplace vers la position d'alignement et inspectez les données.

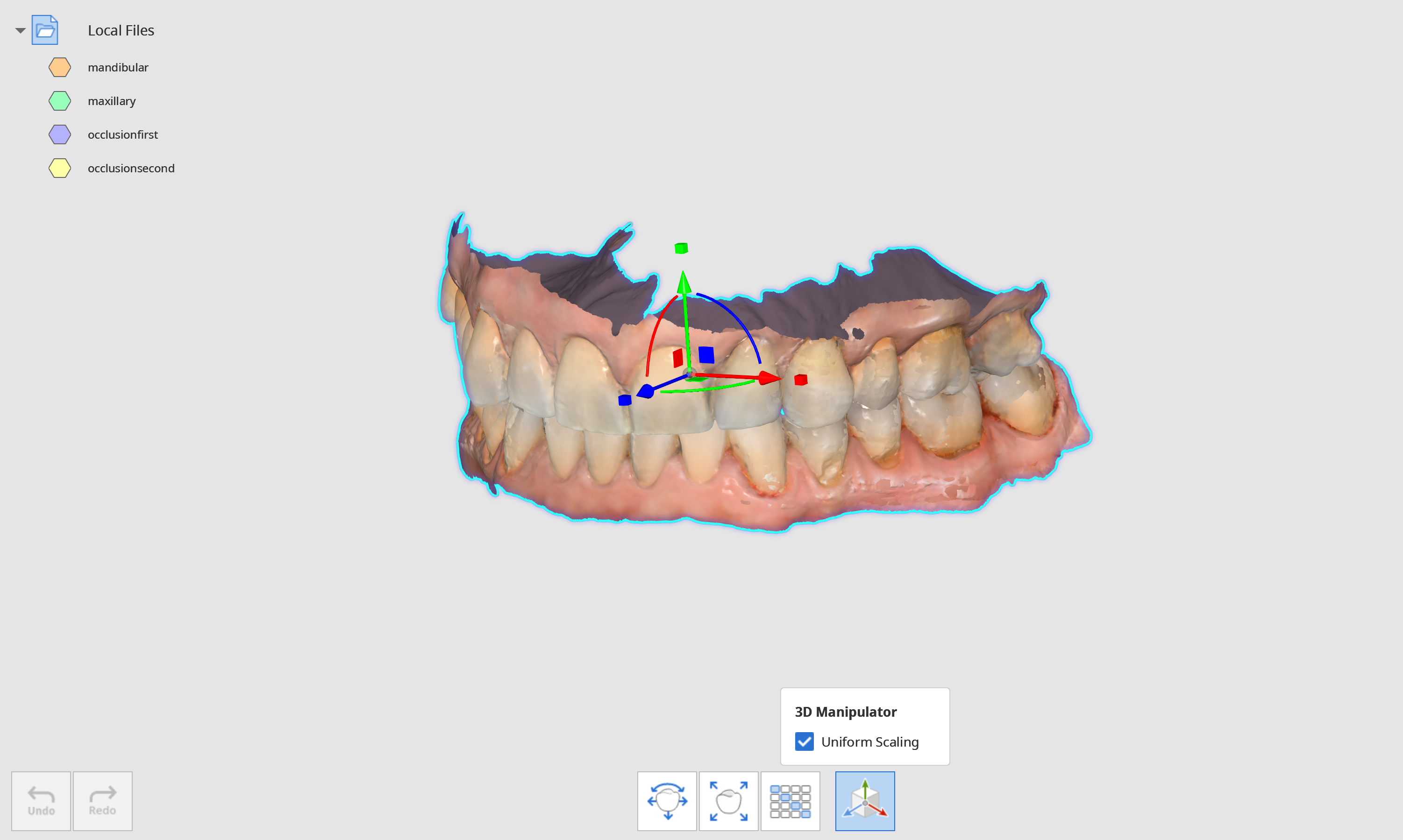

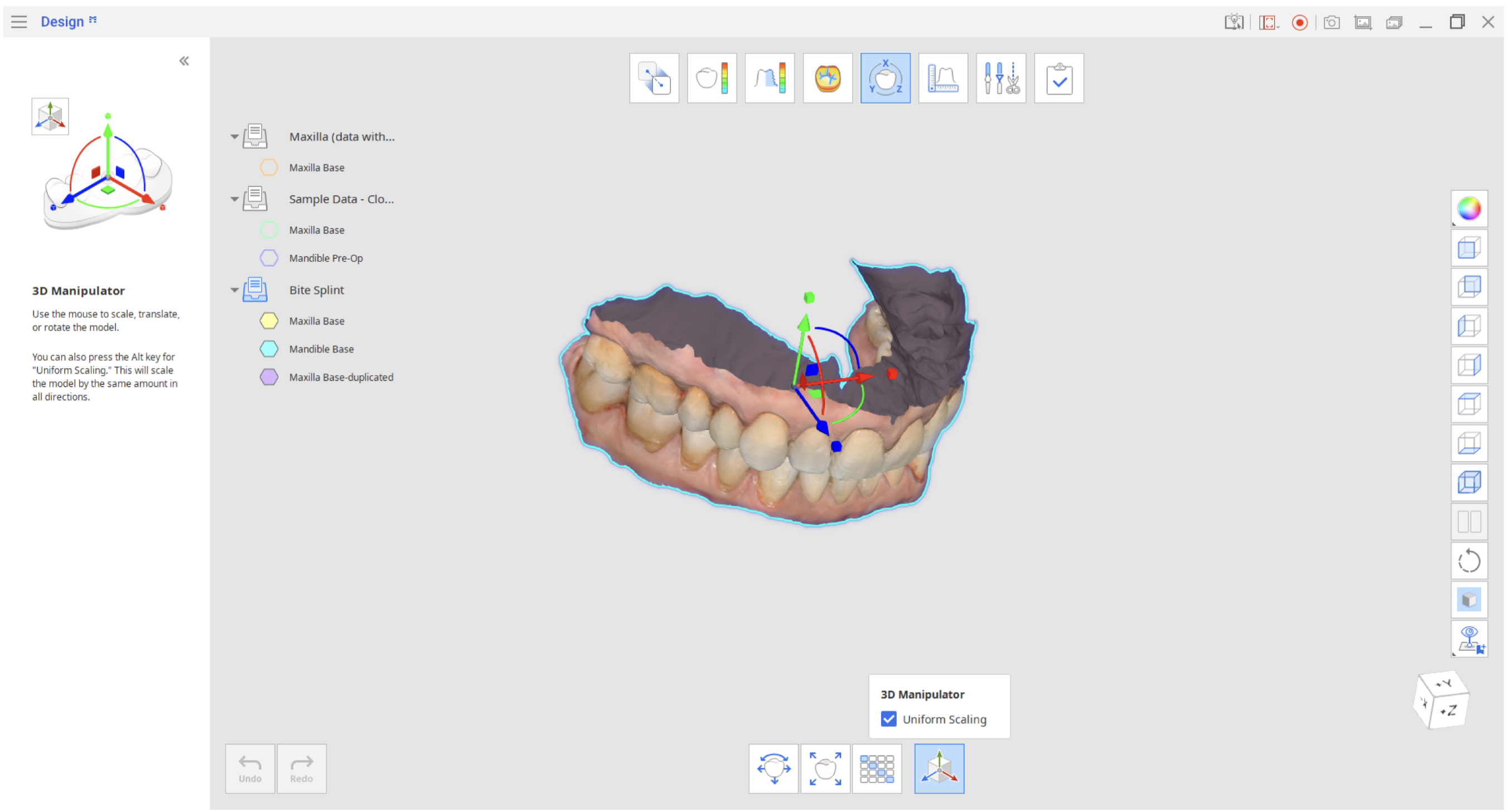

 Manipulateur 3D

• Utilisez le manipulateur dans 3D Manipulator pour mettre à l'échelle, translater ou faire pivoter le modèle. Cochez "Echelle uniforme" pour mettre le modèle à l'échelle avec les mêmes valeurs dans toutes les directions.
