Mode alignement

Mode alignment

Le mode Alignement fournit divers outils pour aligner les données cibles et de référence.

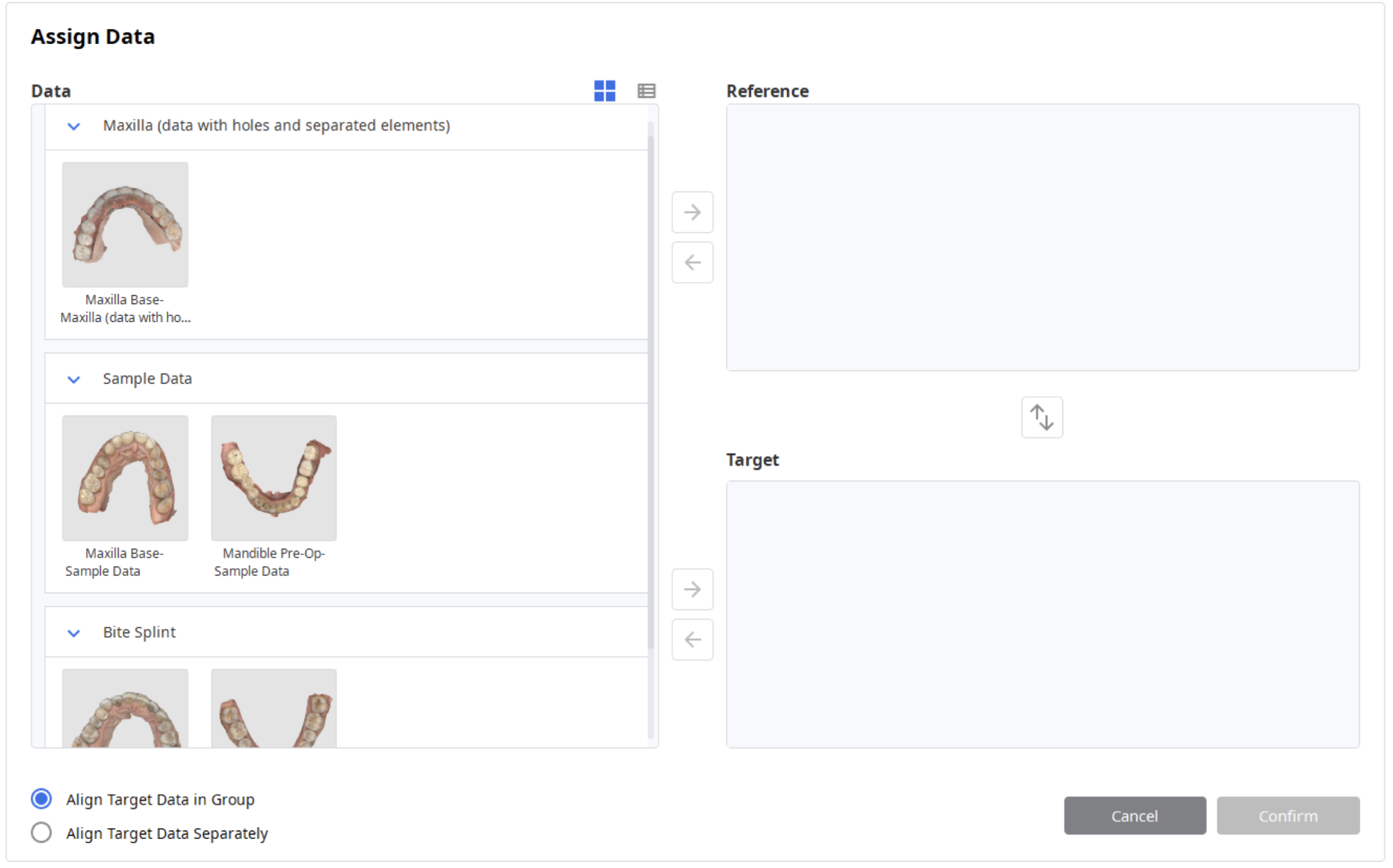

1. Sélectionnez les données 3D que vous souhaitez affecter à la référence et cliquez sur « Affecter comme référence » ou faites-les glisser et déplacez-les avec votre souris. Vous pouvez également cliquer avec le bouton droit de la souris pour accéder aux options d'affectation des données.

2. Ensuite, affectez les données cibles.

3. Cliquez sur "Confirmer".

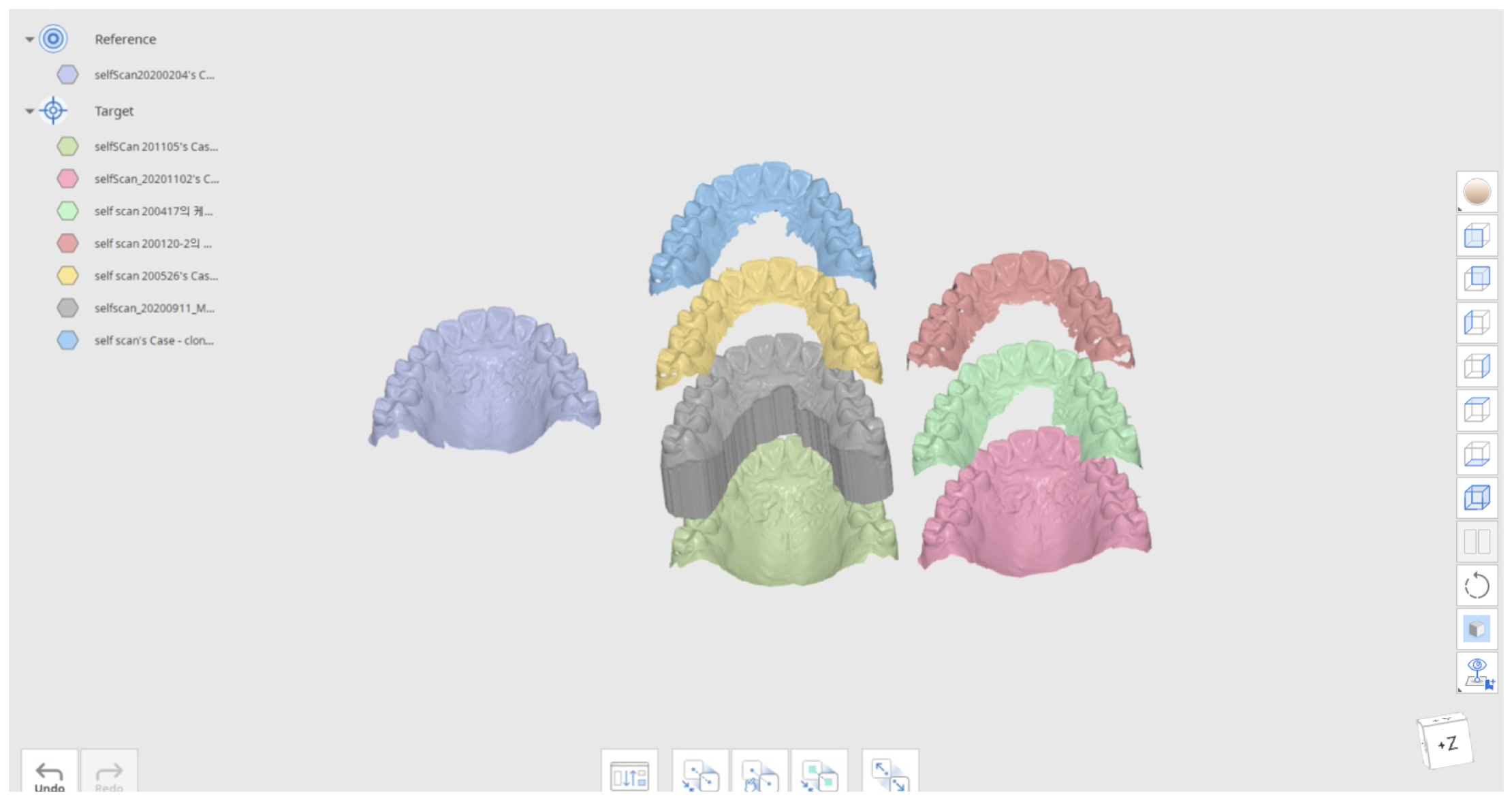

Si vous souhaitez aligner les données cibles séparément sur la référence, choisissez « Aligner les données cibles séparément ». Si vous choisissez « Aligner les données cible dans le groupe », les données cible seront alignées comme groupe.

• Alignement des données une par une

• Aligné dans un groupe



❏ Boîte à outils

• Réaffecter les données: Re-sélectionne les données cible et de référence pour l'alignement.
• Alignement automatique: Aligne les données automatiquement sans points définis par l'utilisateur.
• Alignement Manuel: Aligne les données manuellement à l'aide de points définis par l'utilisateur
• Aligner avec la zone sélectionnée: Réalise l'alignement des données cible et de référence au sein d'une zone sélectionnée uniquement.

 💡 Les fonctions ci-dessous s'affichent lorsque vous travaillez avec la fonction « Aligner avec la zone sélectionnée ».

 ▪︎  Aligner avec la zone sélectionnée: Réalise l'alignement des données cible et de référence au sein d'une zone sélectionnée uniquement.

 ▪︎ Sélection intelligente d'une seule dent: Sélectionne automatiquement la zone d'une seule dent en laissant de côté les parties gingivales. Appuyez et faites glisser la souris sur la dent.

 ▪︎ Sélection polyligne: Sélectionne toutes les entités d'une forme de polyligne dessinée à l'écran.

 ▪︎ Sélection pinceau: Sélectionne toutes les entités sur un chemin tracé à main levée sur l'écran. Seule la face avant sera sélectionnée. Le pinceau est disponible en trois tailles différentes.

 ▪︎ Sélection / Désélection: Lorsque cette option est activée, désélectionne la zone à l'aide de divers outils.

 ▪︎ Effacer Toute la Sélection: Efface toutes les zones sélectionnées.

• Détacher des données: Détache les données alignées et les ramène à leur position originale.



❏ Options d'alignement

Medit Design fournit trois options d'alignement:

1. alignement automatique
2. alignement manuel
3. alignement avec une zone sélectionnée

• Pour aligner des données manuellement, appuyez sur le bouton « Alignement manuel » et définissez jusqu'à trois points correspondants sur les données cible et de référence. Les points peuvent être supprimés et redéfinis après avoir appuyé sur le bouton «Supprimer les points d'alignement».
• L'outil « Aligner avec la zone sélectionnée » permet de sélectionner la partie spécifique des données que vous souhaitez aligner. Utilisez les outils de sélection pour marquer la zone sur les données cibles et de référence.

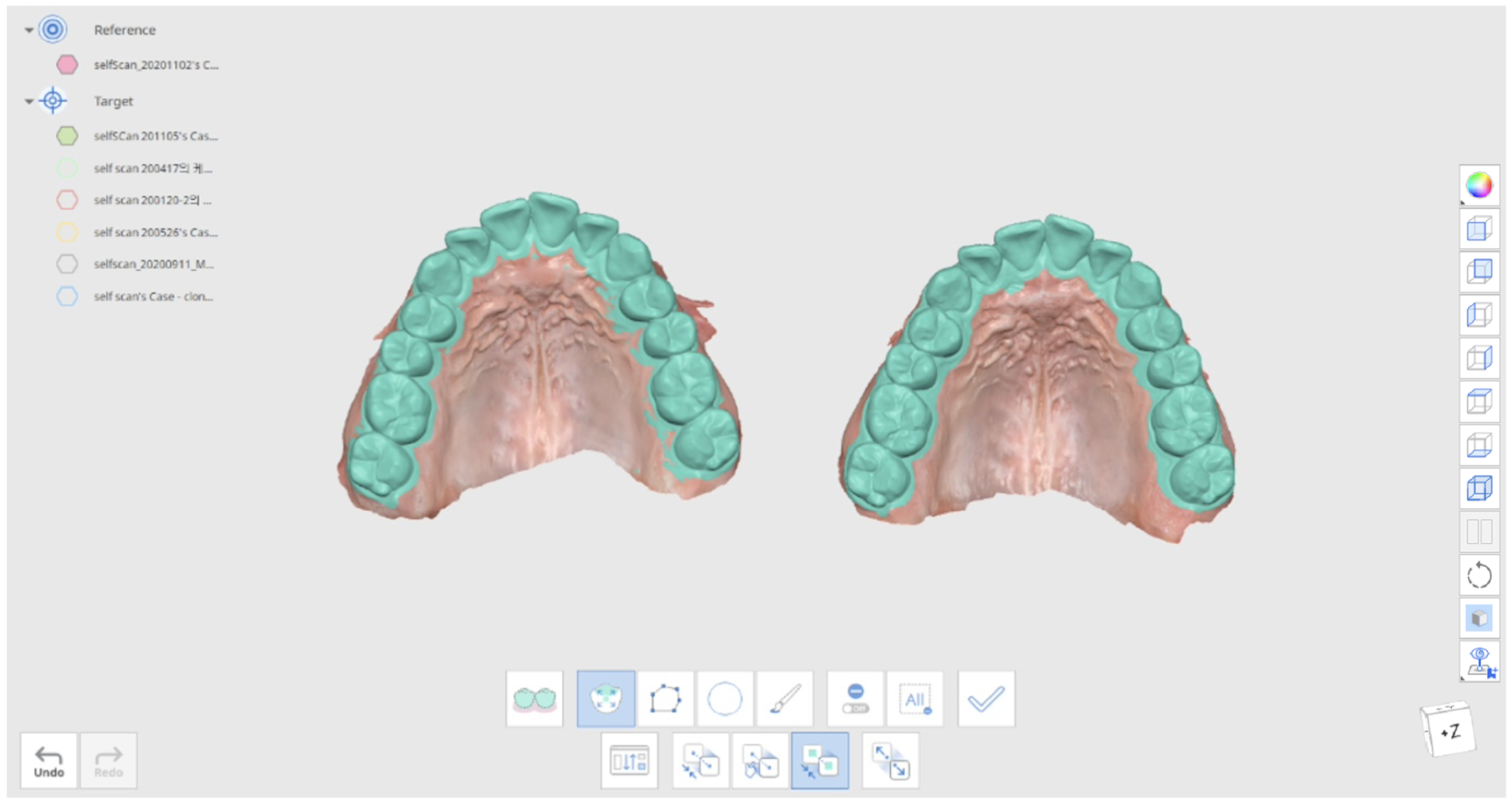

• Si vous souhaitez sélectionner une ou plusieurs dents facilement, essayez d'utiliser l'outil « Sélection intelligente d'une seule dent » :
• Si les données sur lesquelles vous travaillez ont été acquises par numérisation dans Medit Scan pour cliniques, « Sélection intelligente des dents » est un excellent outil pour sélectionner toutes les dents de l'arcade en laissant de côté les données des tissus mous.

• Vérifier: Cliquez sur le bouton « Vérifier » pour terminer la sélection et aligner les données sélectionnées avec la zone sélectionnée.

Échangez les données cible et de référence à l'aide du bouton « Ré-attribuer les données cible et de référence » en bas de la fenêtre. Vous pouvez revenir à cette option en travaillant dans n'importe quel mode.
