Mode de mesure

Mode de mesure

• Utilisé pour mesurer la distance, l'angle, la longueur et la surface sur les données 3D.
• Vous pouvez mesurer les données dans leur état aligné ou détaché.
• Utilisez la fonction "Détacher les données" pour séparer les données les unes des autres.

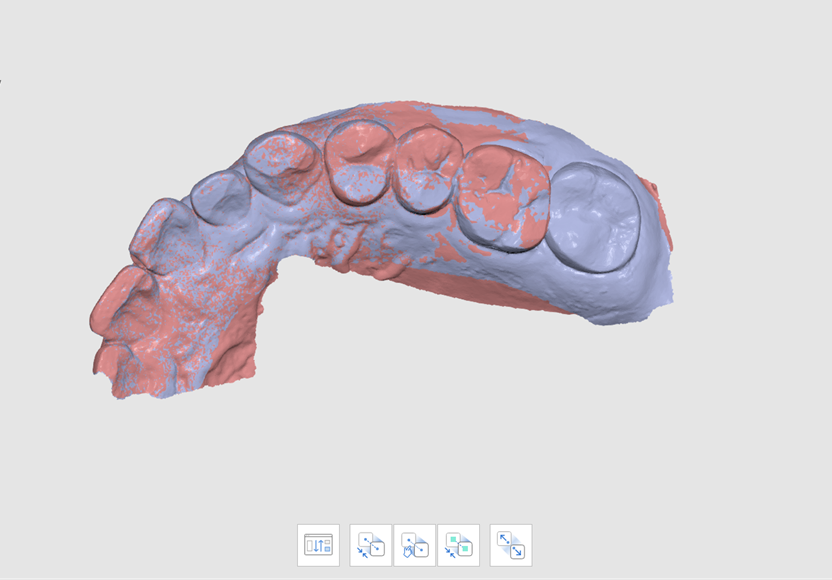

Données alignées

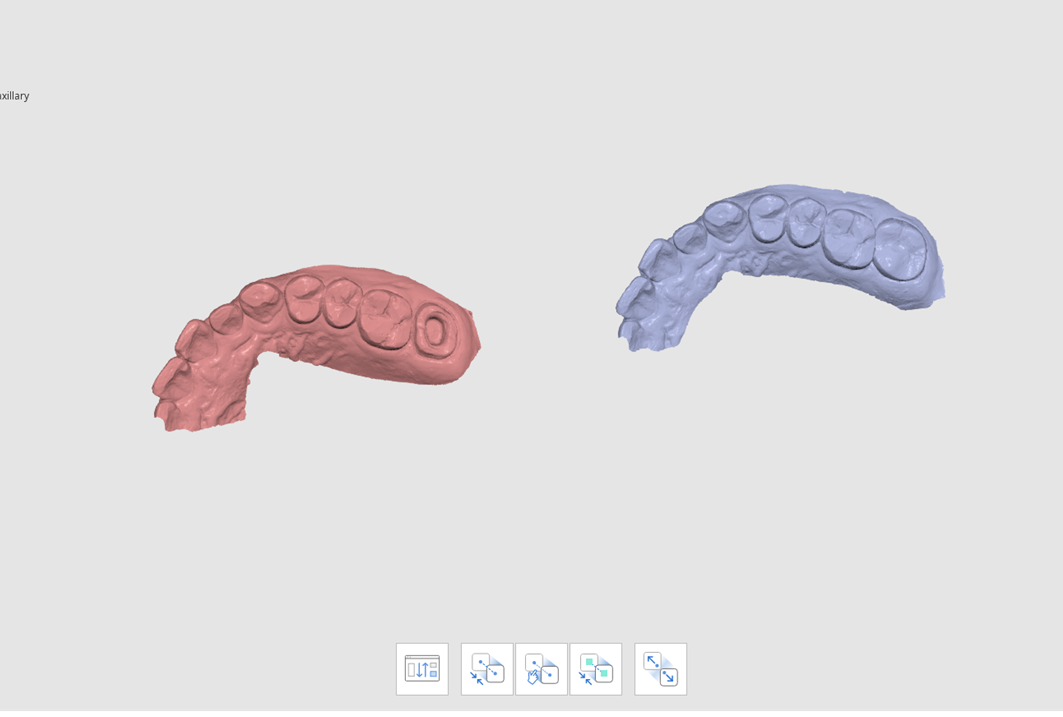

Données détachées



❏ Boîte à outils : Outils de mesure

• Créer des coupes: Crée les lignes de coupe.
• Voir perpendiculairement à la ligne de coupe: Oriente la vue perpendiculairement à la ligne de coupe.
• Mesurer la distance d'un point: Mesure la distance la plus courte avec les données 3D adjacentes ou la ligne.
• Mesurer la distance de deux points: Mesure la distance entre deux points.
• Mesurer la distance de trois points: Mesure la distance entre un point et une ligne définie par deux autres points.
• Mesurer l'angle par trois points: Mesure l'angle entre les lignes faites à partir de trois points.
• Mesurer l'angle par quatre points: Mesure l'angle entre les lignes faites à partir de quatre points.
• Mesurer la longueur d'un point: Mesure la longueur de la ligne de coupe d'un point.
• Mesurer la longueur de deux points: Mesure la longueur de la ligne de coupe de deux points.
• Calculer la zone par un point: calculates the area of the section line by one point.
• Calculer la zone par deux points: Calcule la zone de la ligne de coupe de deux points.
• Calculer la zone par sélection: Calcule la zone sélectionnée.
• Supprimer les résultats de mesure: Supprime les résultats de mesure et les coupes en cliquant sur chacun d'entre eux.



❏ Comment utiliser le Mode de mesure

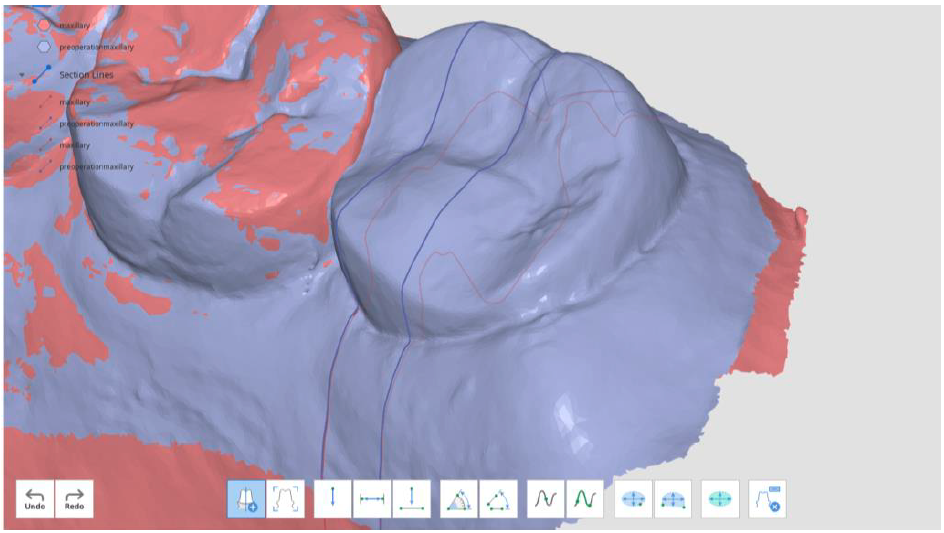

• Appuyez sur « Créer des coupes » pour dessiner une ligne sur la zone souhaitée pour créer une coupe. (Vous pouvez ajouter plusieurs lignes.)
• La vue de la visibilité des coupes peut être contrôlée dans l'Arborescence.

• Utilisez les outils situés en bas de la fenêtre pour mesurer la distance, l'angle, la longueur et la surface des données ou des lignes de coupe.

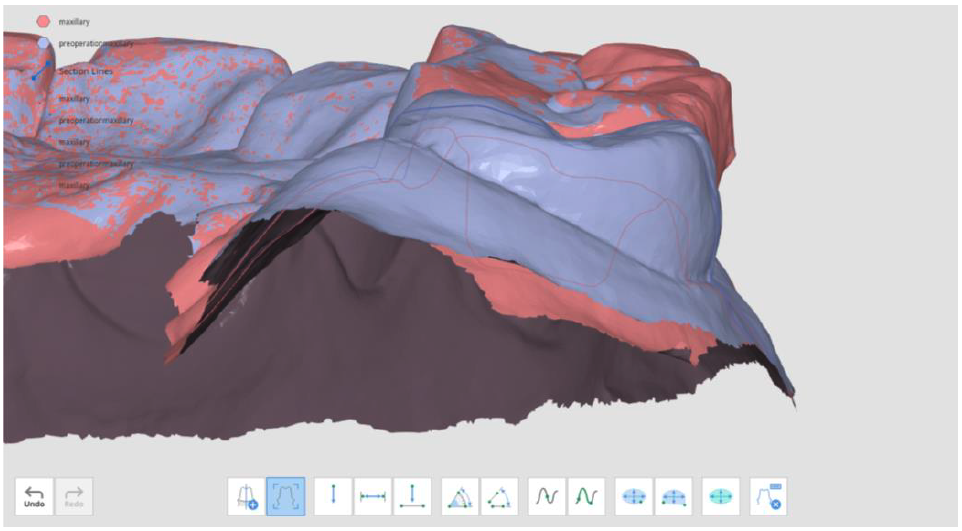

• Pour changer la vue, cliquez sur le bouton «Voir perpendiculairement à la ligne de coupe». Cliquez sur n'importe quelle ligne de coupe pour modifier la vue des données perpendiculairement à celles-ci.

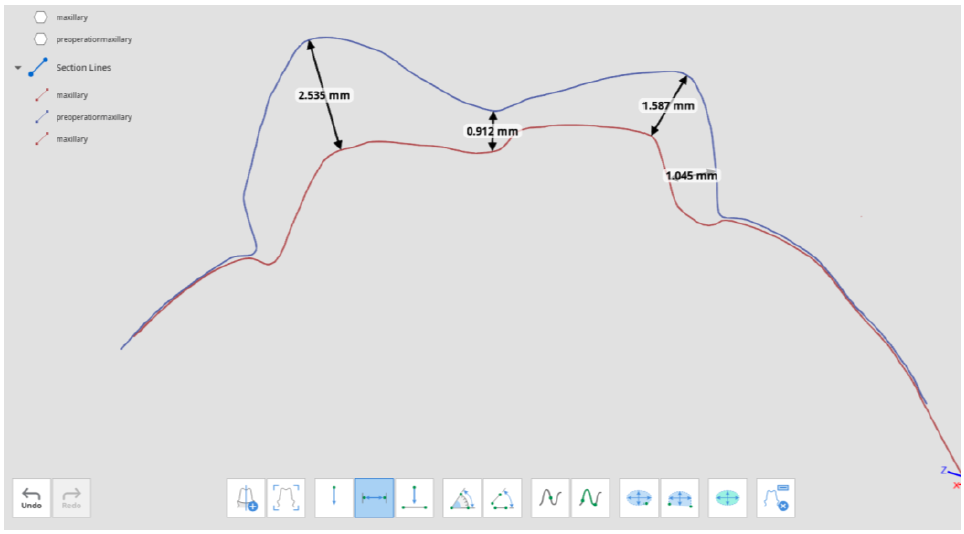

❏ Mesurer la distance

• vous pouvez mesurer la distance en utilisant un, deux ou trois points.

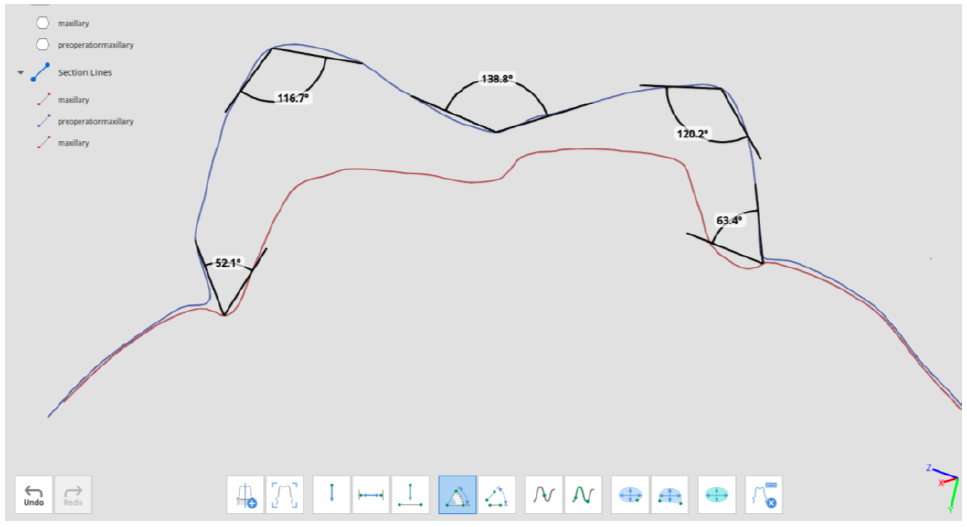

❏ Mesurer l'angle

• vous pouvez mesurer l'angle en utilisant trois ou quatre points.

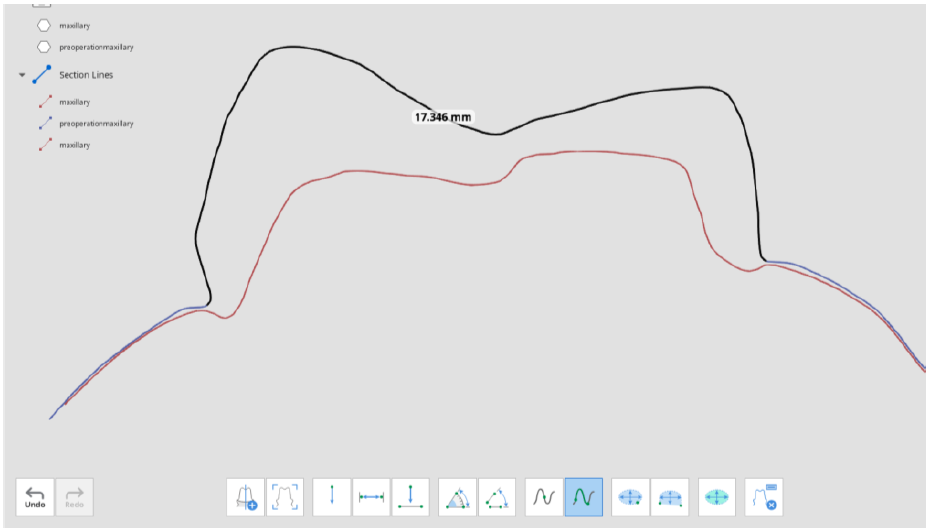

❏ Mesurer la longueur

• vous pouvez mesurer la longueur en utilisant un ou deux points.

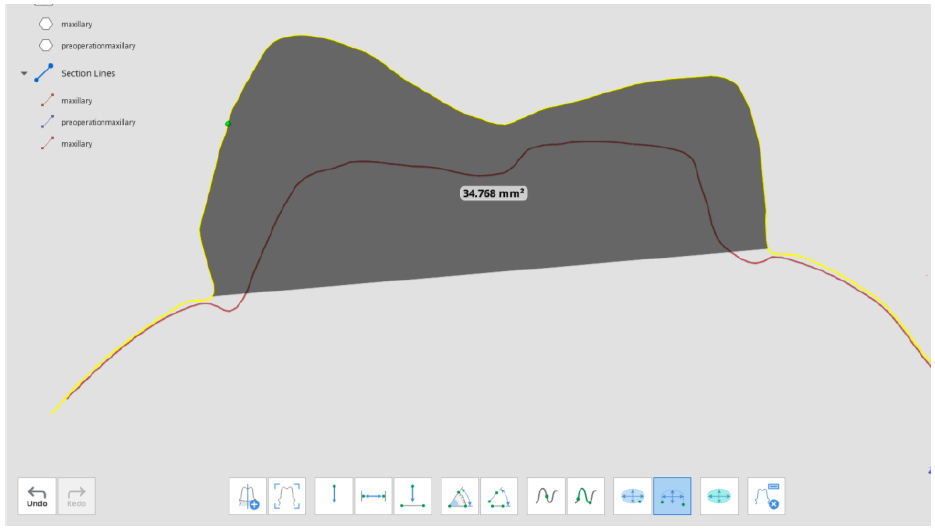

❏ Mesurer la zone de coupe

• vous pouvez mesurer la zone de coupe en utilisant un ou deux points.



💡 Les outils Mesurer la distance et Mesurer la longueur peuvent aussi être utilisées sans créer des coupes.

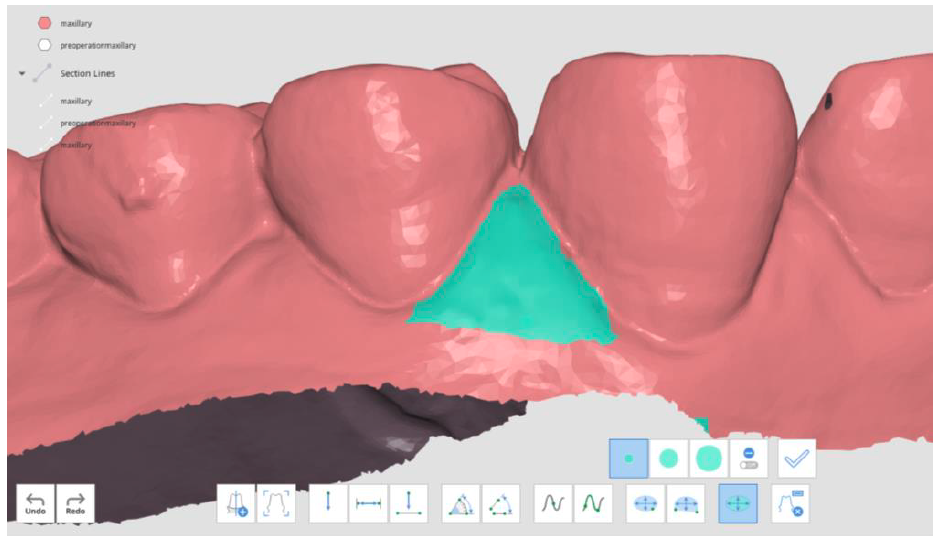

❏ Mesurer la zone

• L'outil « Mesurer la zone » vous permet de mesurer la zone en sélectionnant la portion de données souhaitée.
• Sélectionnez la zone des données 3D à calculer.

• Cliquez sur le bouton pour mesurer la zone sélectionnée.

💡 Pour retirer les mesures, cliquez sur le bouton « Supprimer les résultats de mesure » puis sélectionnez n'importe quel résultat sur les données. Vous pouvez aussi cliquer et faire glisser la souris sur tous les résultats de mesure pour les supprimer.
