Interface utilisateur

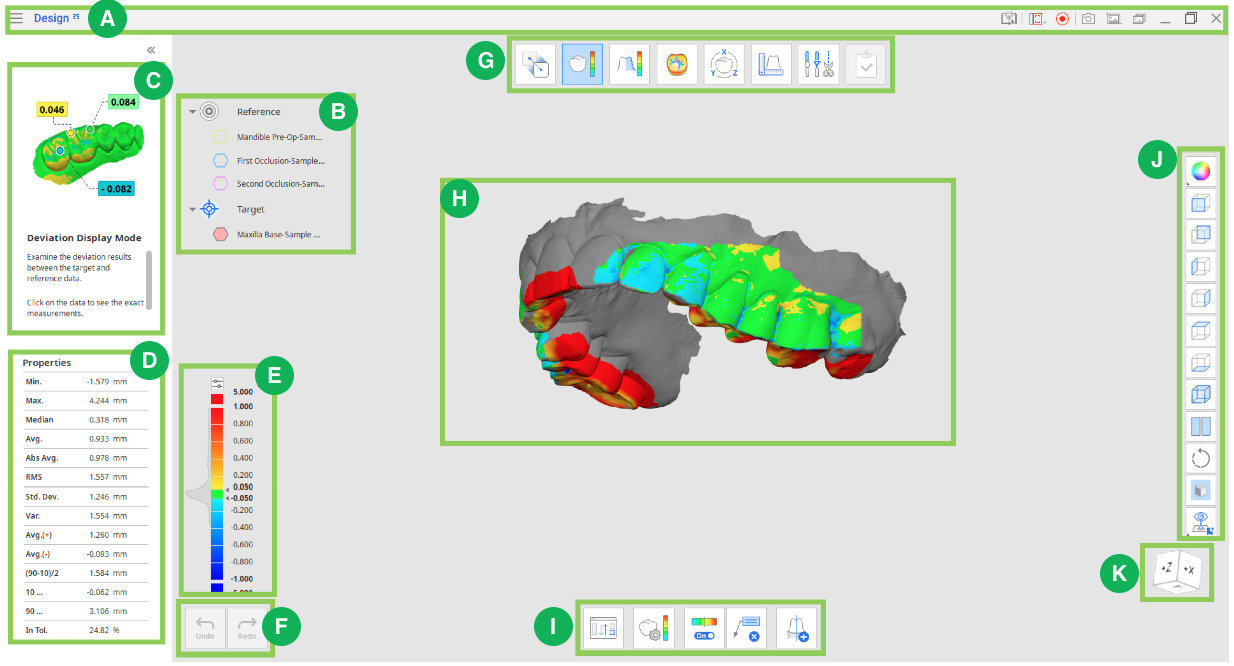

❏ Aperçu

A. Barre de titre

La barre de titre comprend les options suivantes.

• Menu : Le menu comprend des outils pour gérer les options du projet et affiche les détails de l'application.
• Centre d'aide : utilisé pour accéder à la page du centre d'aide de Medit.
• Sélectionner la zone de capture vidéo : sélectionnez la zone à enregistrer pour la capture vidéo.
• Démarrer l'enregistrement vidéo : démarrez la capture vidéo.
• Capture d'écran : capturez l'écran. Vous pouvez sélectionner la zone automatiquement ou manuellement. La zone de sélection automatique se compose de la zone de programme et de la zone 3D principale.
• Paramètres de capture d'écran : configurez les paramètres pour prendre des captures d'écran.
• Définissez un arrière-plan transparent ou blanc et choisissez de masquer toutes les icônes.
• Gestionnaire de captures d'écran : utilisé pour gérer les images de capture d'écran.
• Réduire : réduit la fenêtre de l'application.
• Agrandir ou restaurer : Agrandir ou restaurer l'application.
• Quitter : Fermez l'application.

B. Arbre de données

Cliquez avec le bouton droit de la souris pour voir les options de chaque groupe de données ou de données spécifiques.

• Afficher uniquement : Afficher uniquement les données choisies.
• Afficher/Masquer : Masquer ou afficher les données choisies.
• Zoom sur la sélection : zoom pour afficher les données sélectionnées.
• Renommer : renommer les données ou le groupe.
• Supprimer : supprimez les données de Medit Design.
• Exporter vers Medit Link : Exportez les données sélectionnées vers le dossier Medit Link sous forme de pièce jointe.
• Écraser le fichier dans Medit Link : Écraser le fichier dans Medit Link, en remplaçant la version précédente.
• Dupliquer : dupliquer le fichier.
• Créer un nouveau groupe : ajoutez un nouveau groupe de données.
• Changer de couleur : Changez la couleur des données sélectionnées.
• Déplacer vers un autre groupe : Déplacez les données sélectionnées vers un autre groupe de la liste.

💡Vous pouvez sélectionner plusieurs données dans l'arbre de données et les supprimer ou les copier toutes en même temps.

💡Notez que toutes les commandes du menu contextuel ne sont fournies qu'en mode Aperçu.

C. Message du guide

D. Propriétés des données

E. Barre de couleur

F. Annuler/Rétablir

• : Utilisé pour annuler l'action précédente.
• : Utilisé pour réitérer l'action précédente.

G. Modes

Les modes dans Medit Design ne sont soumis à aucune séquence particulière. Vous pouvez travailler sur des données 3D sans alignement préalable.

• Mode vue d'ensemble : importez, examinez et supprimez des données.

💡Cliquez sur l'icône de tout autre mode dans lequel vous travaillez pour quitter et revenir au mode Aperçu.

• Alignement : alignez les données cibles et de référence.
• Mode d'affichage de la déviation : affichez le résultat de la déviation sur les données 3D.
• Mode de mesure de la rugosité : visualisez la rugosité de la surface des données grâce à une carte de couleurs.
• Mode d'affichage de la courbure : visualisez la courbure des données à l'aide d'une carte de couleurs.
• Mode de transformation : Transformez les données de numérisation 3D en les faisant pivoter, en les traduisant, en les mettant à l'échelle ou en utilisant une matrice de transformation.
• Mode de mesure : Mesurez la distance, l'angle, la longueur et la surface sur les données 3D ou ses lignes de coupe.
• Mode d'édition : modifiez et découpez les données à l'aide du large éventail de fonctions fournies.
• Compléter : "Écraser" ou "Exporter" les fichiers pour enregistrer les modifications et fermer le programme.

💡 Si vous souhaitez conserver les résultats de mesure prêts pour la communication dans Medit Link, prenez une capture d'écran à l'aide de l'outil "Capture d'écran" situé sur la barre d'outils principale.

H. Affichage des données 3D

I. Boîte à outils

• Les options de commande disponibles sont affichées en fonction de l'étape actuelle.

J. Barre d'outils latérale

Modes d'affichage des données

• Texturé : Utilisé pour voir les données avec des informations de couleur.
• Texturé avec bords : utilisé pour afficher les données avec des informations de couleur et des bords.
• Monochrome : utilisé pour voir les données dans une seule couleur.
• Monochrome avec bords : Utilisé pour voir les données en une seule couleur avec les bords.
• Filaire : utilisé pour afficher les données sous forme d'arêtes uniquement.

Options d'affichage des données 3D

• +Z Axis View : voir la vue de face.
• -Vue sur l'axe Z : voir la vue arrière.
• +X Axis View : voir la vue de gauche.
• -Vue de l'axe X : voir la vue de droite.
• +Y Axis View : voir la vue de dessus.
• -Affichage de l'axe Y : voir la vue de dessous.
• Vue isométrique : voir la vue isométrique.
• Vue fractionnée : permet de travailler avec deux ensembles de données simultanément.
• Rotation : cliquez avec le bouton gauche et faites glisser pour faire pivoter les données.
• Paramètres de la grille : Utilisé pour définir les options d'affichage de la grille. Il affiche ou masque la grille et contrôle sa position par rapport au modèle (activer ou désactiver la superposition).

K. Afficher le cube

• Le cube de visualisation affiche l'orientation de la vue 3D, mise à jour en temps réel au fur et à mesure de la rotation de la vue. Vous pouvez aligner l'orientation de la vue en cliquant sur la face du cube.
