Vous pouvez remplir les trous sur n'importe quelle donnée de maillage pour un cas en utilisant la fonctionnalité "Remplir les trous".

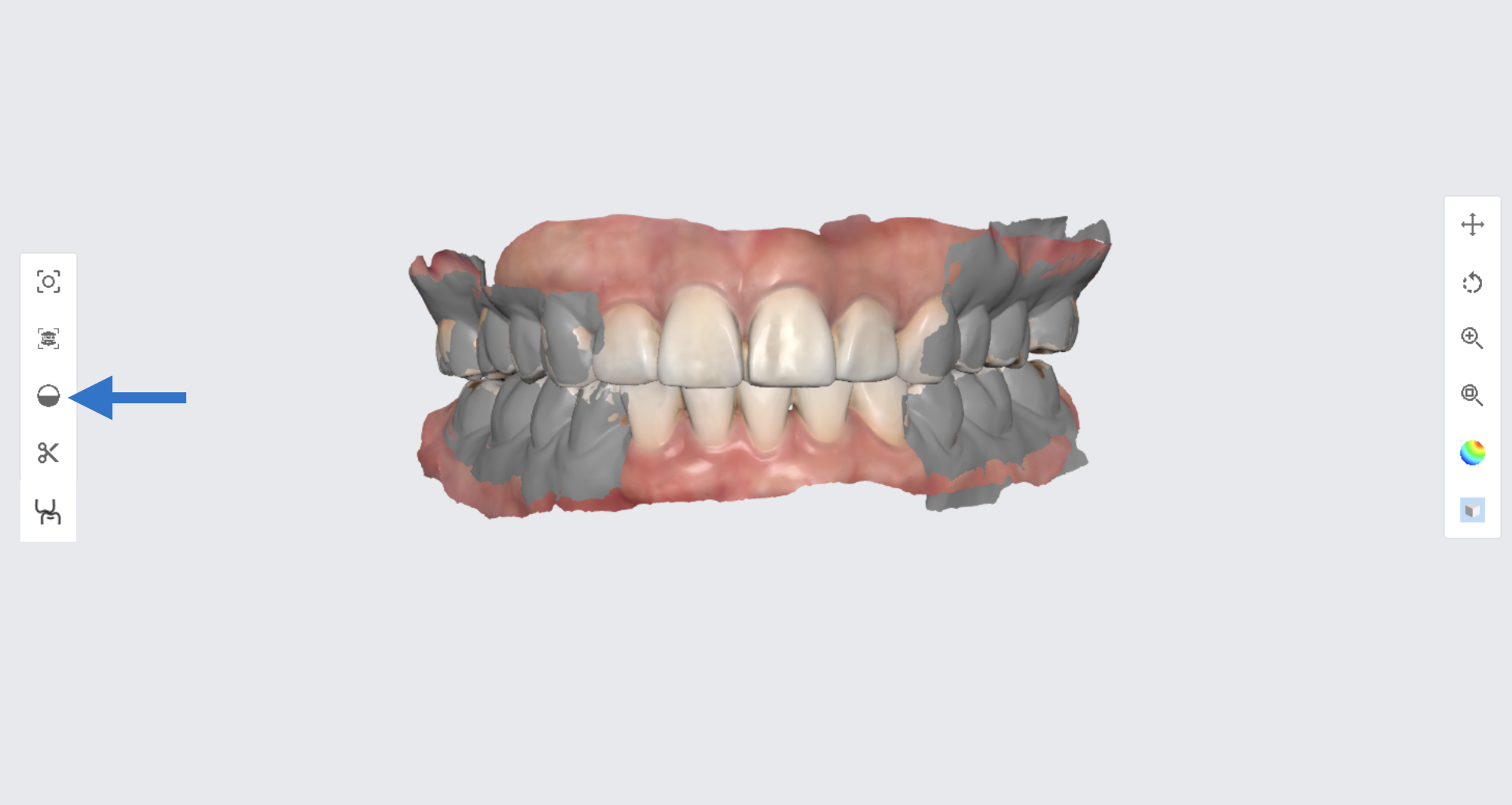

1. Sur la page Détails du cas d'un cas, choisissez les fichiers de maillage auxquels vous souhaitez appliquer la fonctionnalité "Remplir les trous", puis cliquez sur l'icône "Remplir les trous".

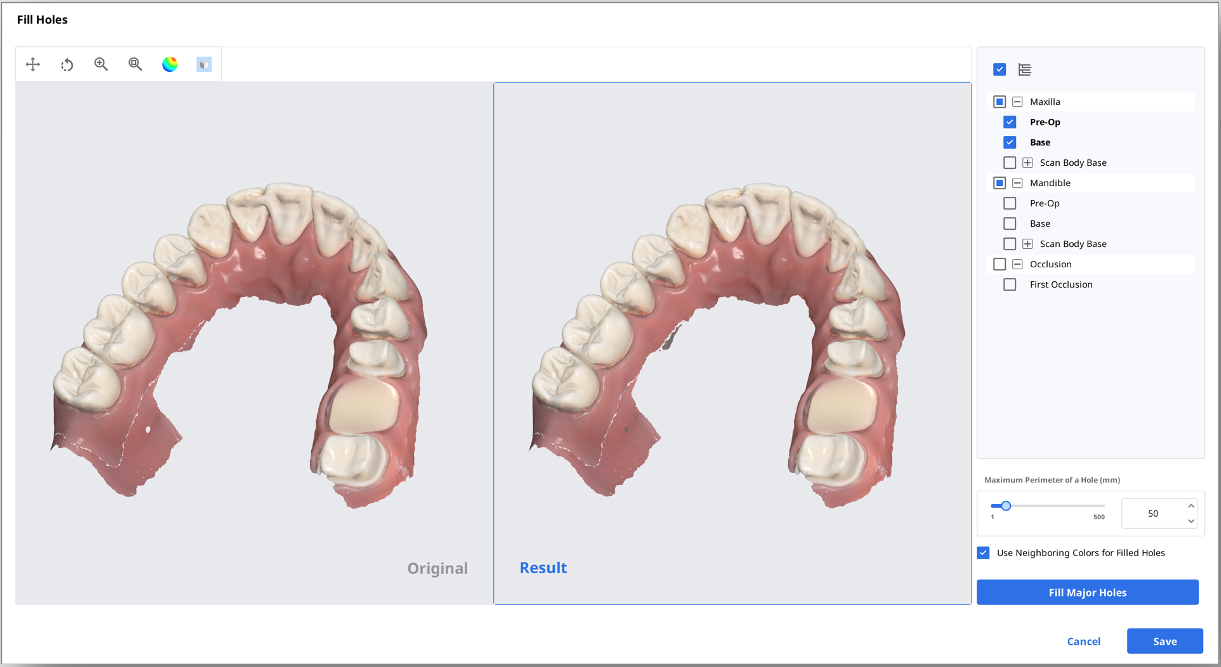

2. Dans le menu de gauche, sélectionnez les fichiers de maillage dont vous souhaitez remplir les trous.
3. Cliquez sur le bouton "Remplir les trous" et vérifiez le résultat.
(1) Liste des dossiers
- Affiche tous les fichiers 3D pour le cas sélectionné.
(2) options "Remplir les trous"
- Périmètre d'espace vide maximal (mm) : définit la taille maximale des trous à remplir. La fonctionnalité "Remplir les trous" ne sera pas appliquée aux trous dépassant la taille que vous avez définie.
- Utiliser la couleur voisine pour la zone remplie : Lorsque cette option est activée, les zones remplies sont colorées dans les couleurs voisines. Si cette option est désactivée, les zones remplies sont grisées.
- Remplir les trous : remplit les trous et affiche le résultat sur la vue des résultats-(5).
(3) Contrôle de la vue du modèle 3D
- Outils pour effectuer un panoramique, une rotation ou un zoom avant/arrière sur le modèle 3D et pour modifier le mode d'affichage du modèle.
(4) Affiche les données d'origine.
(5) Affiche le résultat une fois les trous remplis.
