Las operaciones booleanas constan de tres tipos de operaciones: unión, intersección y corte. La idea de esta operación es similar al concepto conocido de los diagramas de Venn.

Cuando el cubo es "A" y la esfera es "B":

A ⋃ B: Dato que pertenece a A o B. ➠ Unión

A ⋂ B: Datos que pertenecen a A y B. ➠ Intersección

A - B: Datos que pertenecen a A y no a B. ➠ Cortar



Antes de realizar operaciones booleanas, puede mover y rotar los datos con el mouse.

• Haga clic y mantenga presionada la rueda del mouse para mover los datos.
• Haga clic derecho para rotar los datos.

Union

Combina dos o más mallas en una.

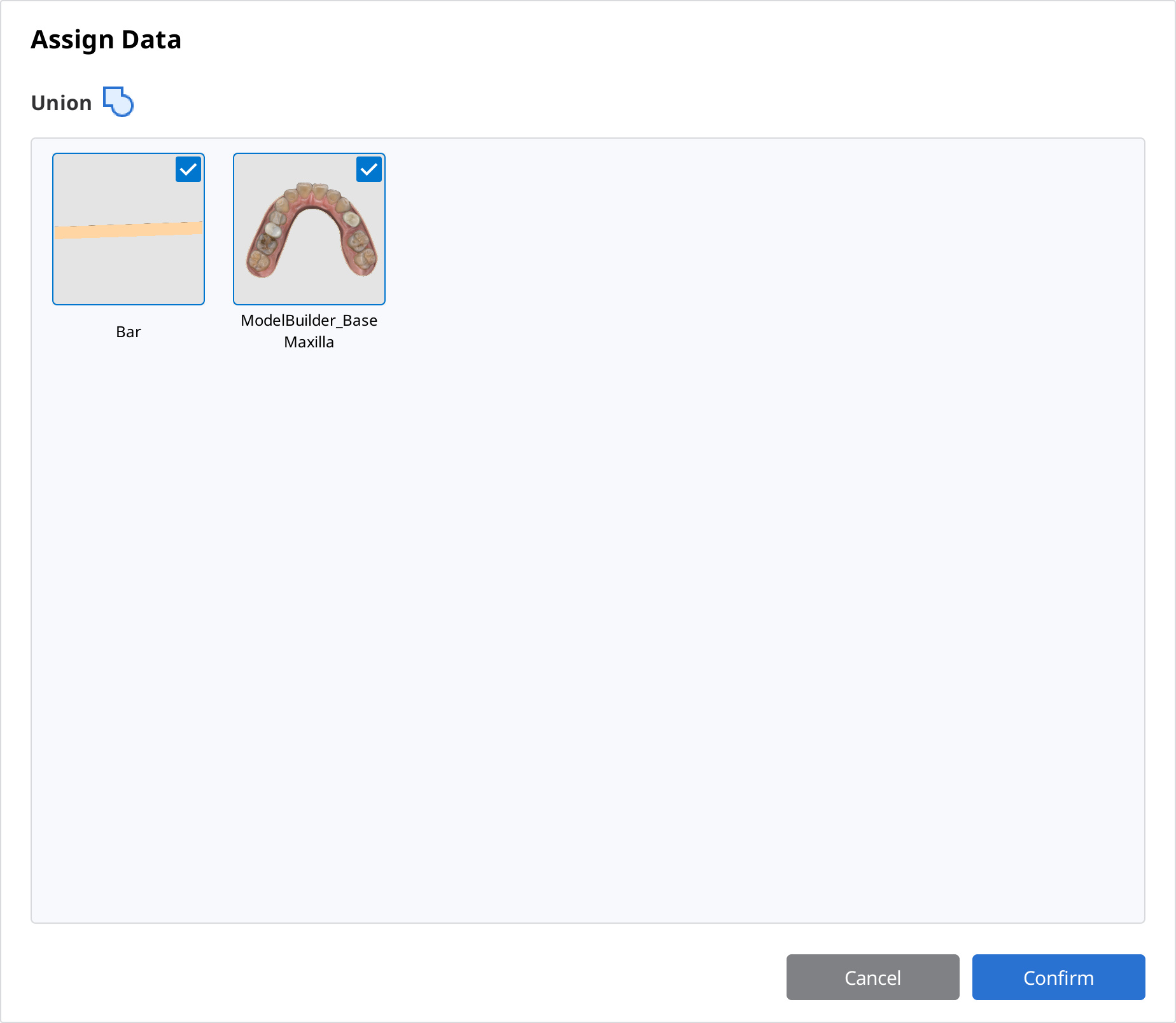

1. Haga clic en "Unión" para abrir la ventana de diálogo.

2. Seleccione dos o más datos para combinarlos.

3. Haga clic en "Confirmar" para combinar los datos. Una vez que los datos se combinen con éxito, verá un nuevo archivo de malla llamado "United Mesh" en el árbol de datos. Utilice el árbol de datos para ver y ocultar datos fácilmente.



Union Example

Puede usar la función "Unión" para adjuntar barras de soporte al modelo. El siguiente modelo fue diseñado utilizando Medit Model Builder. Importe estos datos desde Medit Link, luego ábralos en Medit Design. Importe la barra de soporte desde su PC haciendo clic en "Importar archivos locales".

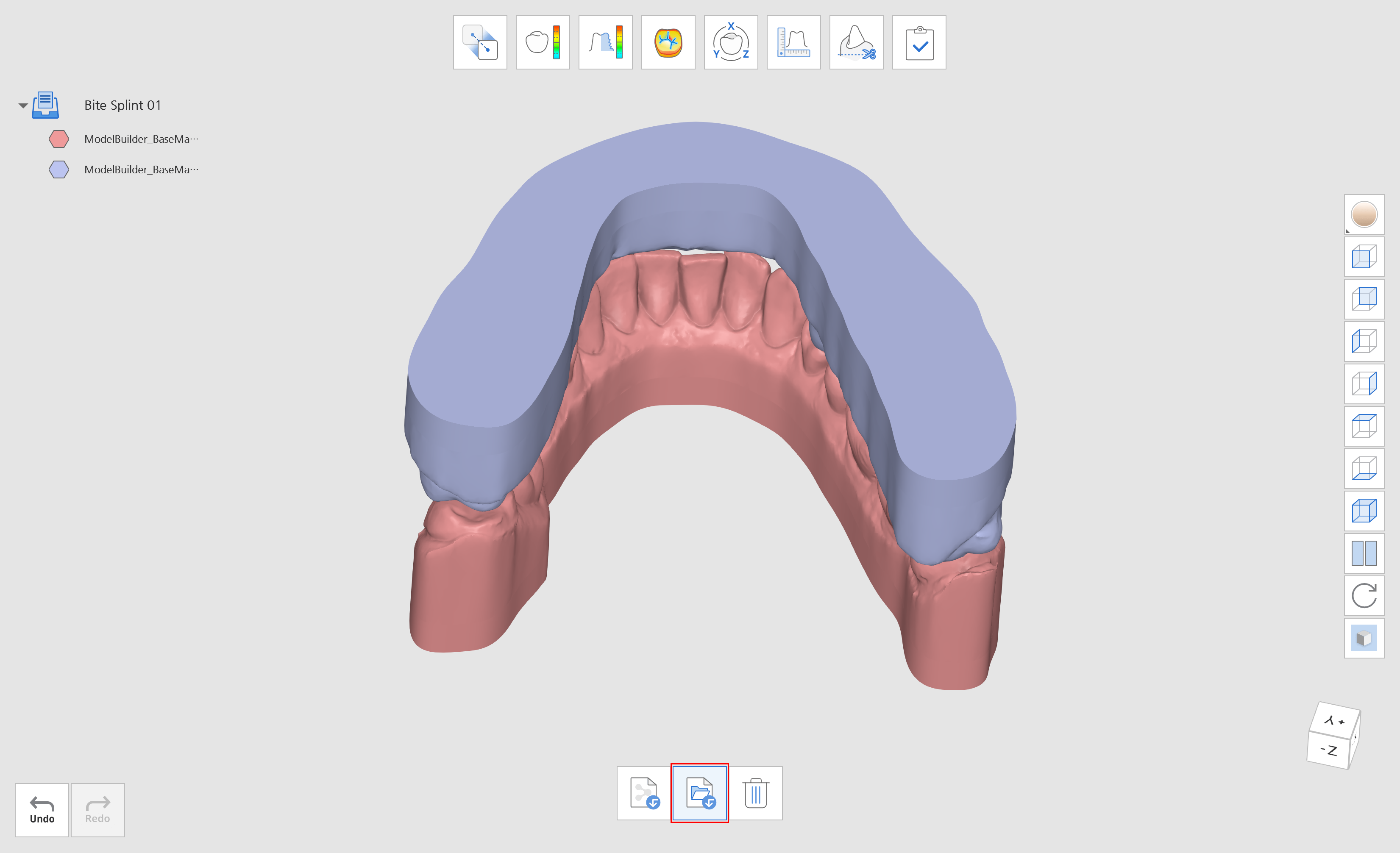

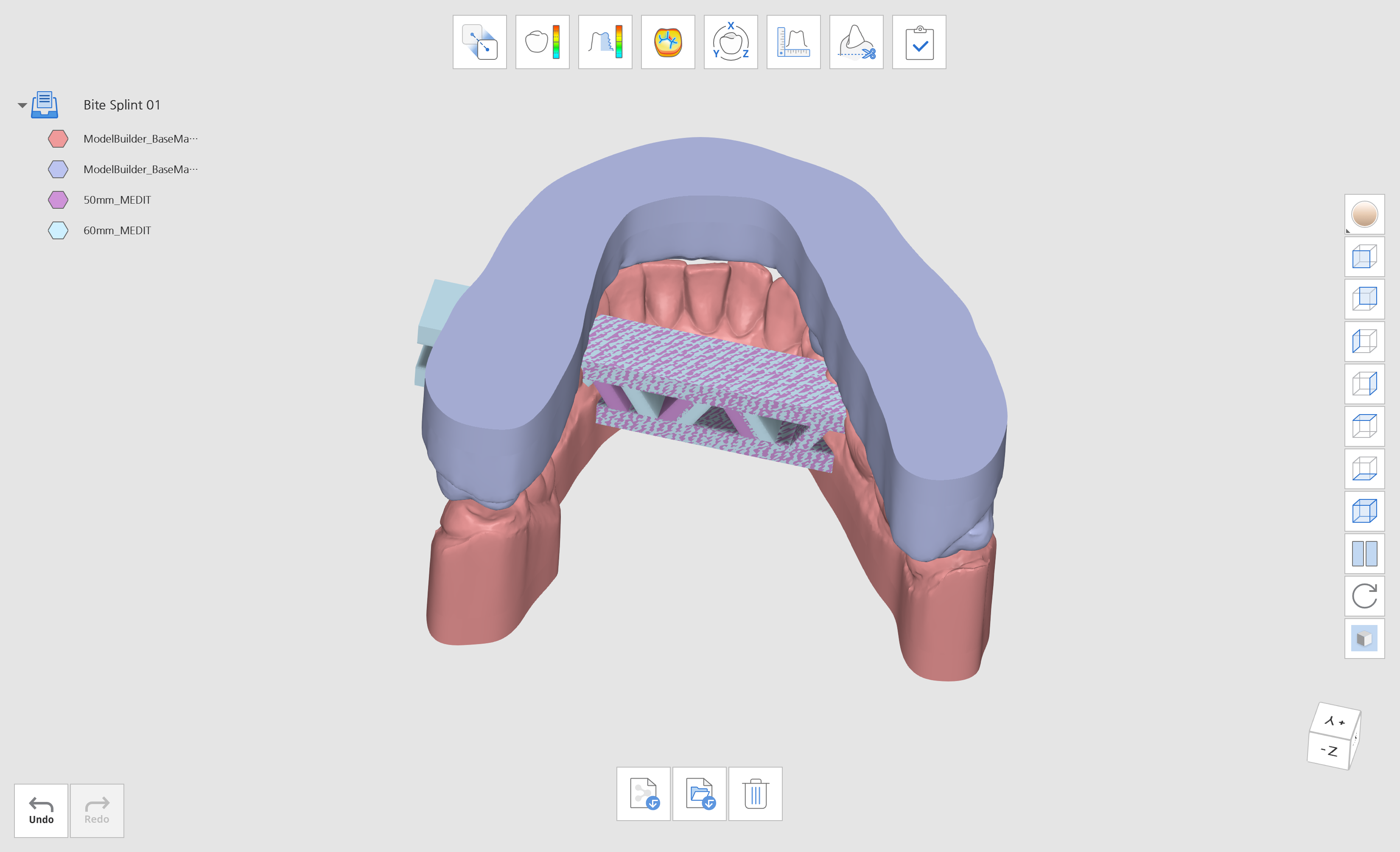

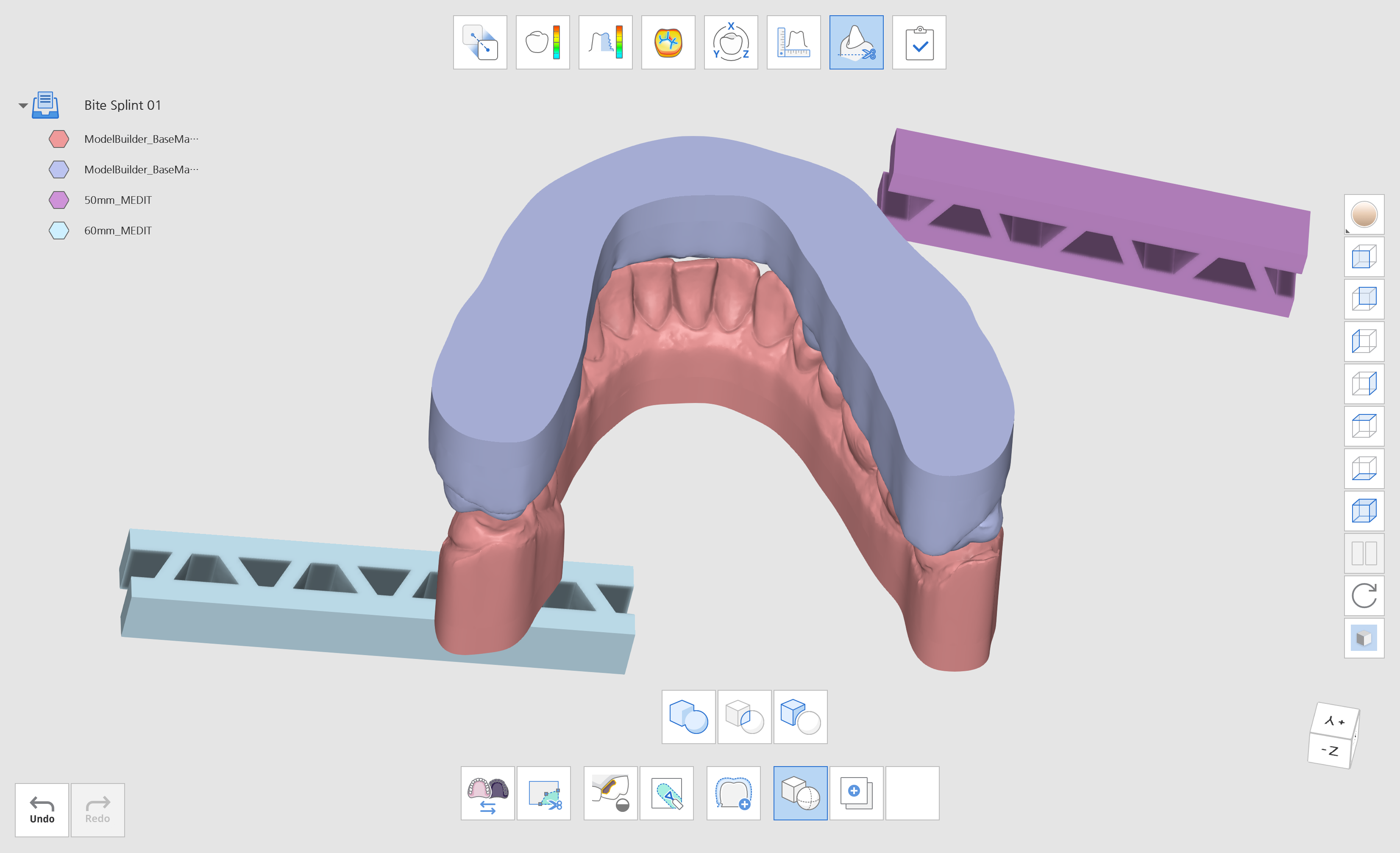

Vaya al Modo de edición y haga clic en "Booleano". Organice las barras de soporte en consecuencia.

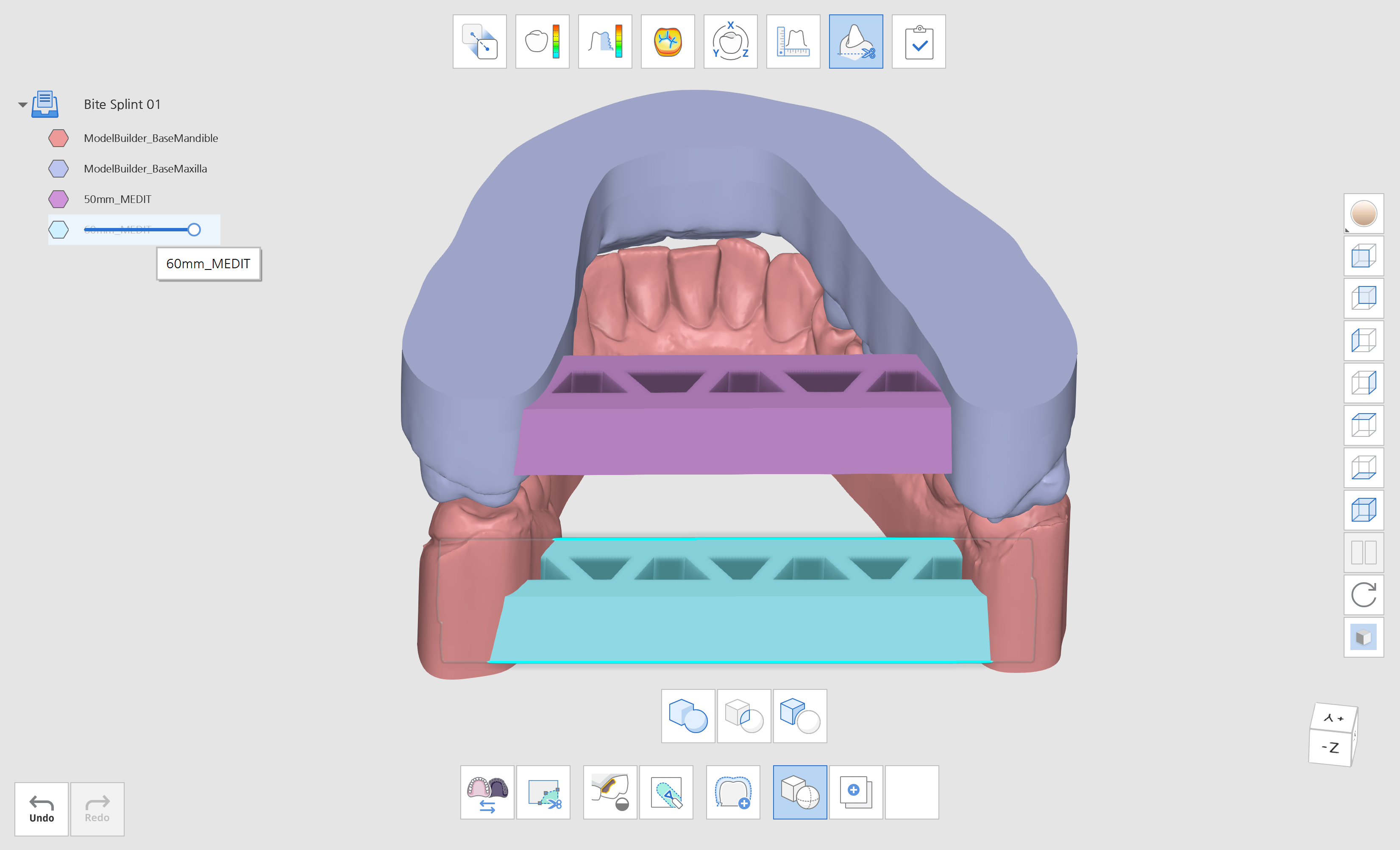

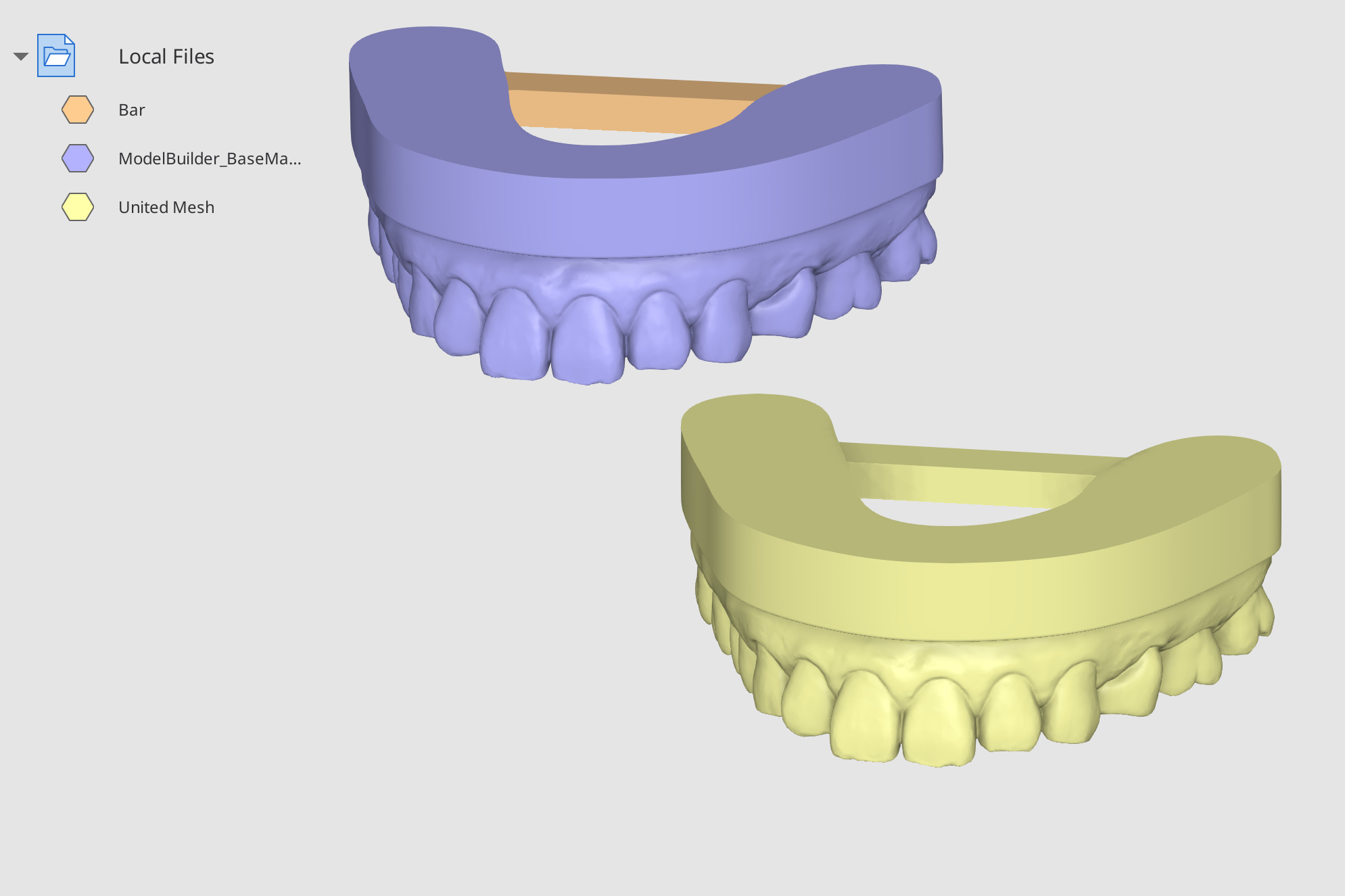

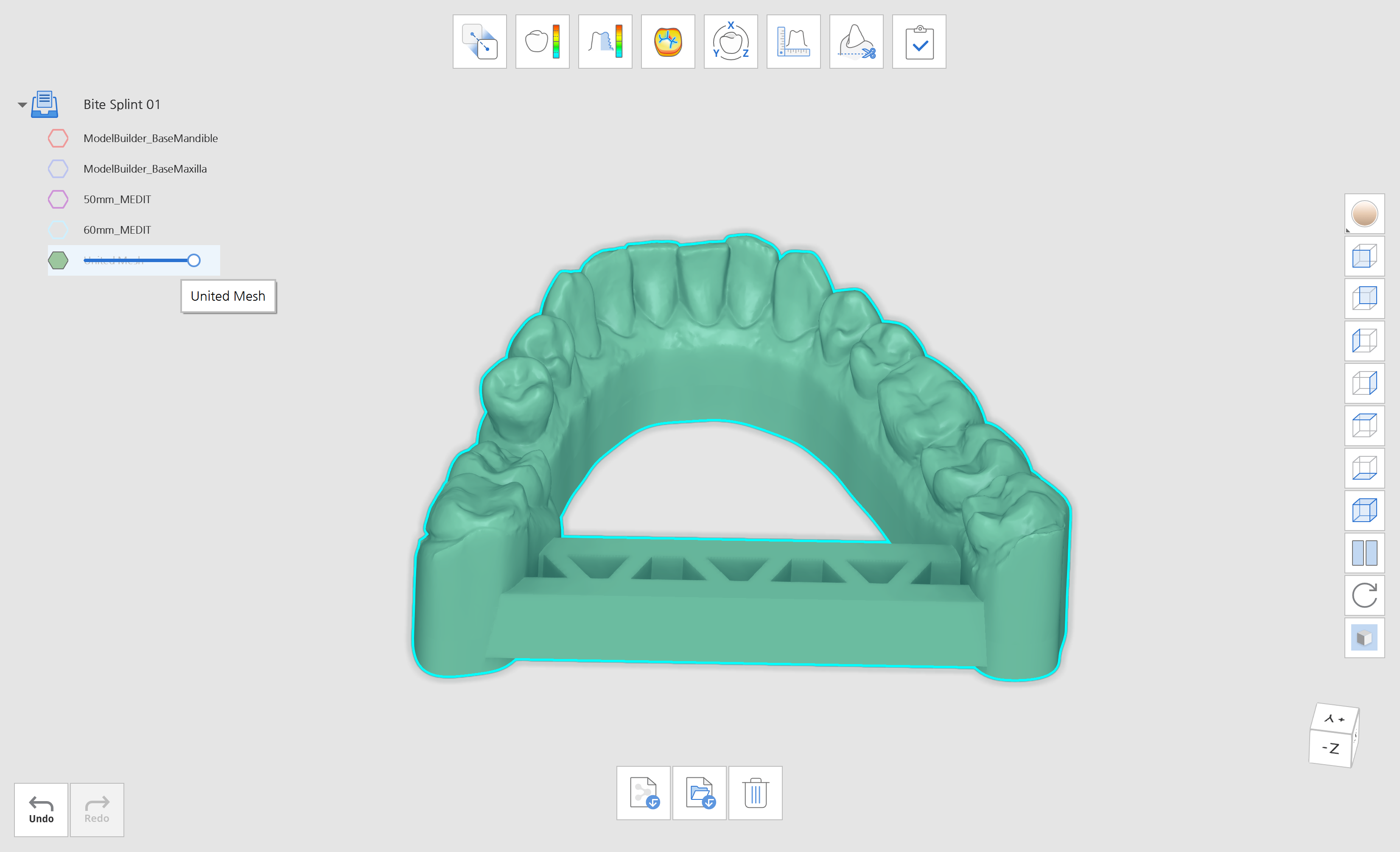

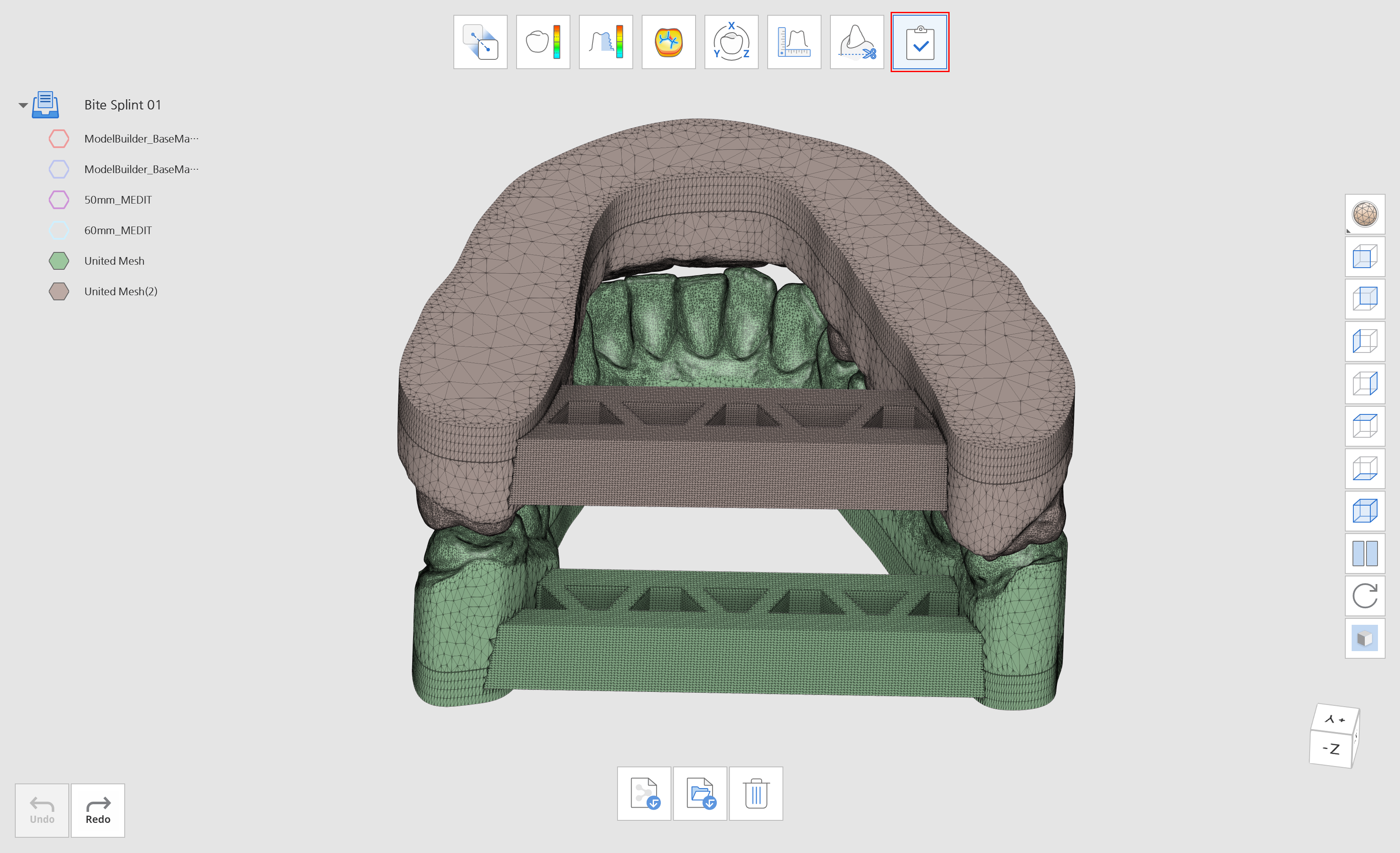

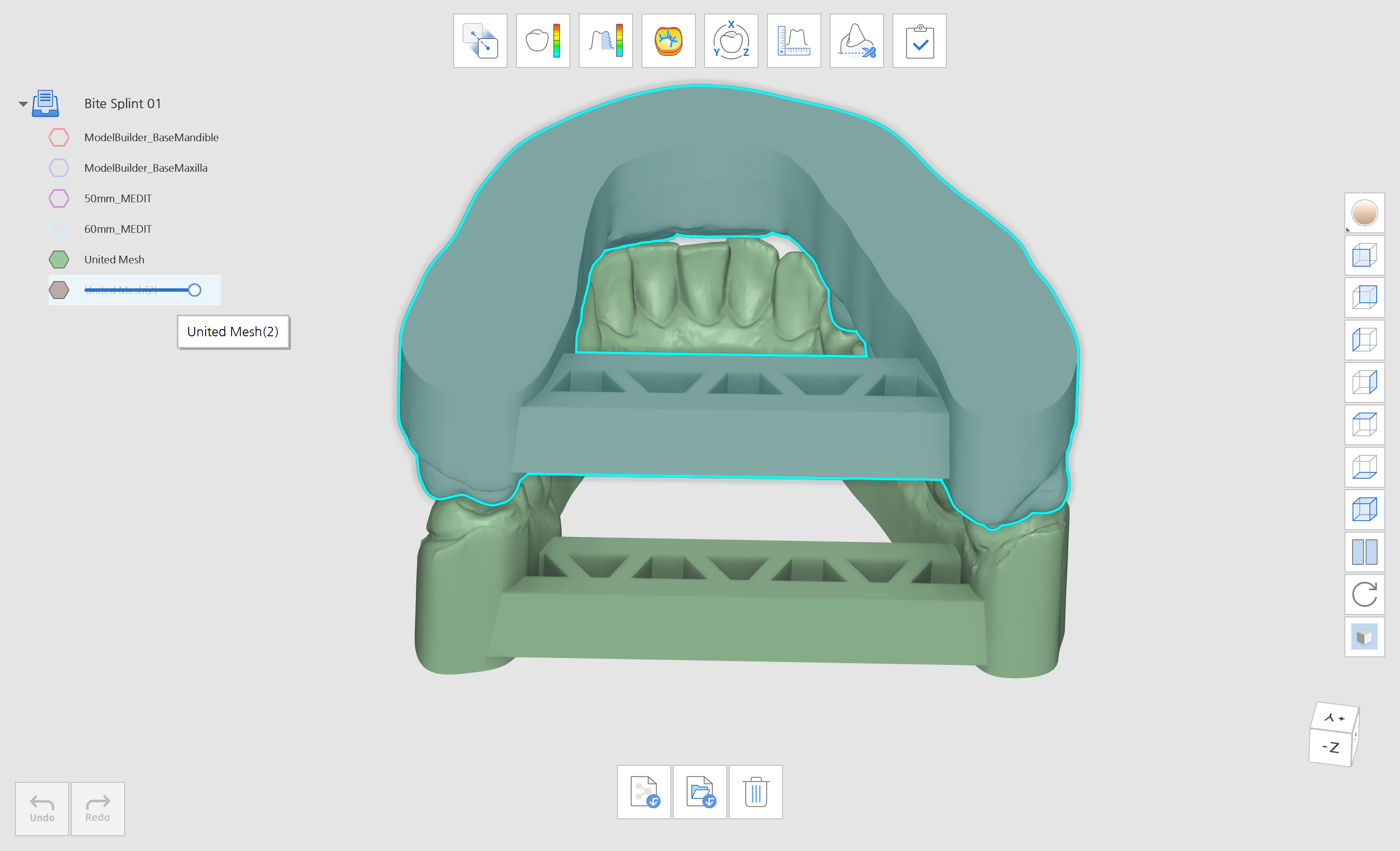

Luego, haga clic en "Unión" para combinar los modelos. Combine los datos del maxilar con los datos de soporte para crear un nuevo modelo de malla unificado. Repita lo mismo para la mandíbula.

Haz clic en "Completar" para terminar y selecciona cómo deseas guardar tus datos.



Intersection

Se utiliza para extraer los datos de la malla intersecada.

1. Haga clic en el icono "Intersección" para abrir la ventana de diálogo.

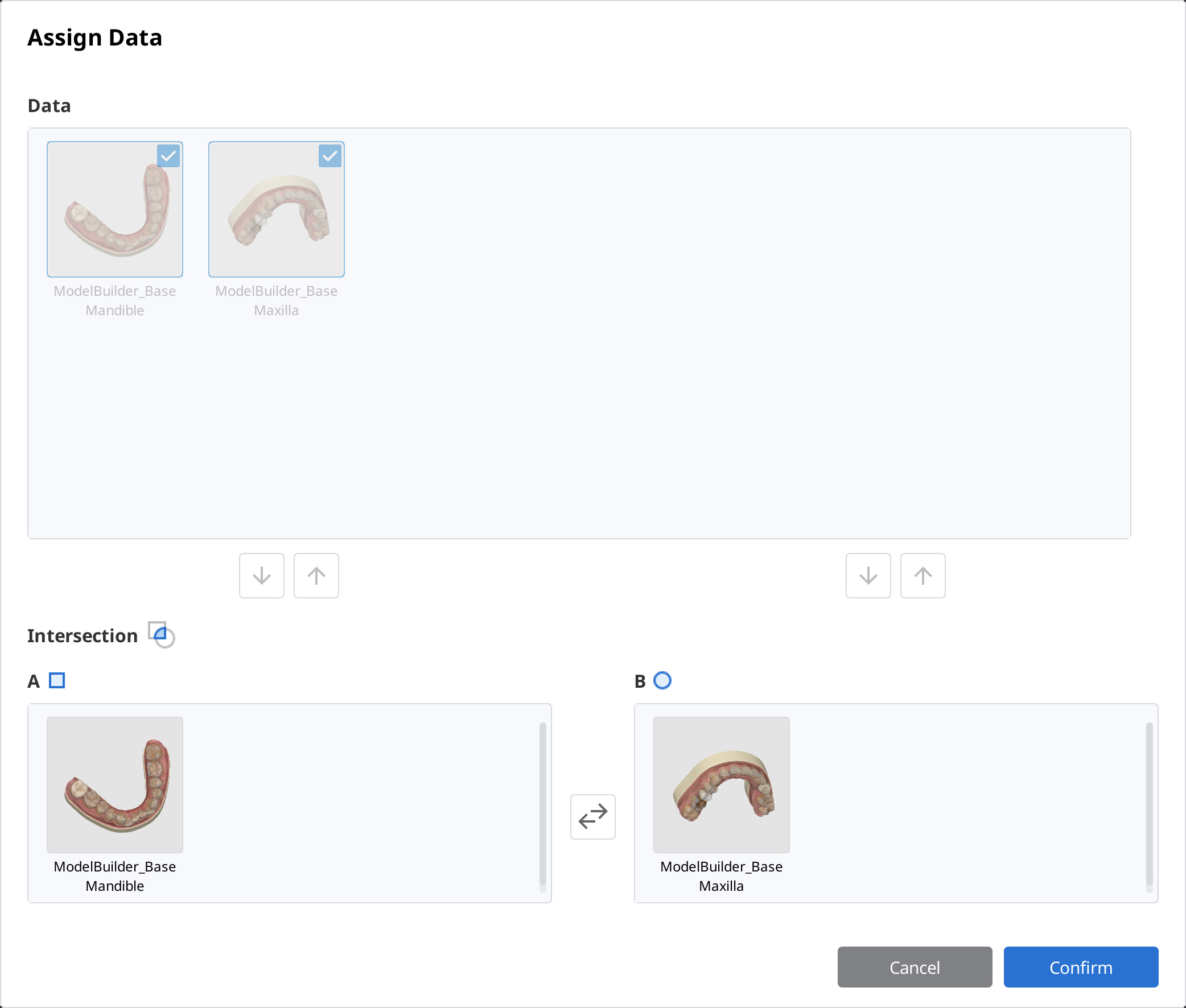

2. Aparecerá la ventana de diálogo "Asignar datos". Asigne los datos a A y B usando las flechas. También puede arrastrar y soltar los datos en A y B.

• Si los ha asignado incorrectamente, simplemente puede intercambiar los datos haciendo clic en "Intercambiar A y B".

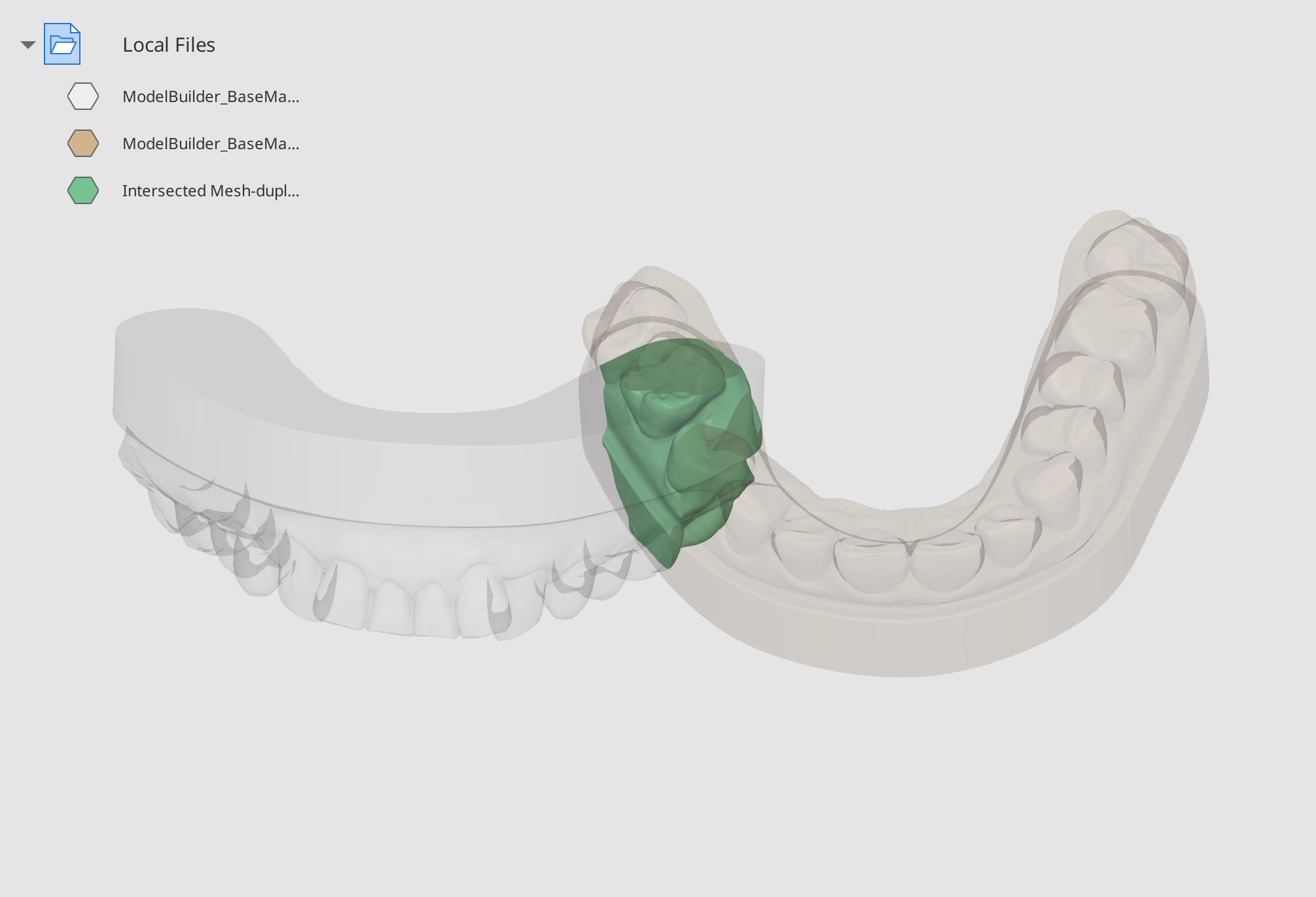

3. Haga clic en "Confirmar" y espere la creación de un nuevo archivo de datos. Puede ver que se han extraído los datos de la malla de intersección.



Cut

Retire la malla de A que se superpone con B.

1. Haga clic en el icono "Cortar" para abrir la ventana de diálogo.

2. Aparecerá la ventana de diálogo "Asignar datos". Asigne los datos a A y B usando las flechas. También puede arrastrar y soltar los datos en A y B.

• Si los ha asignado incorrectamente, simplemente puede intercambiar los datos haciendo clic en "Intercambiar A y B".

3. Haga clic en "Confirmar" y espere la creación de un nuevo archivo de datos. Puede ver que se eliminó la malla de A que se superpone con B, eliminando los datos de oclusión.



Cut Example

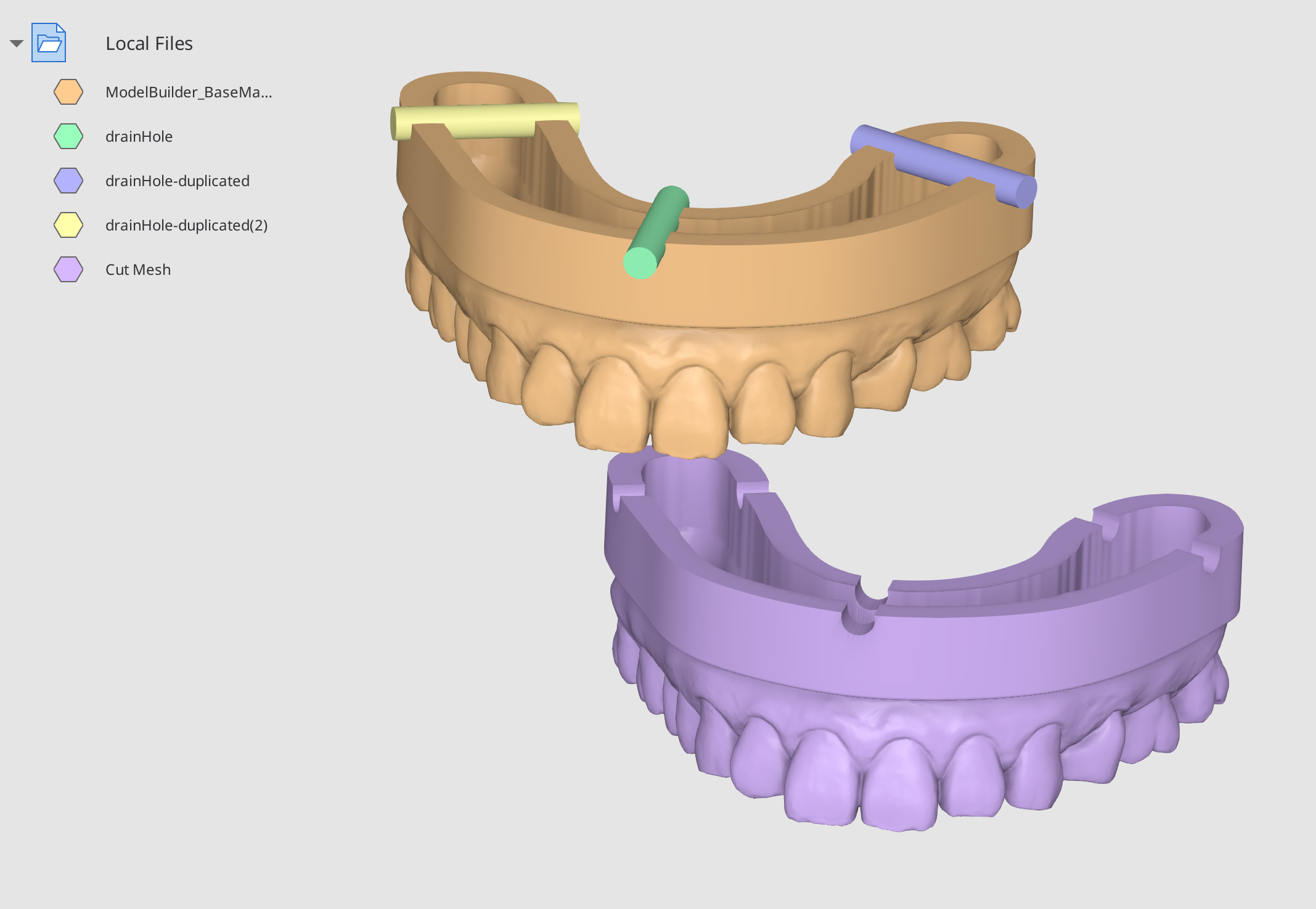

Puede usar la función "Cortar" para crear agujeros en una bandeja personalizada. El siguiente modelo fue diseñado utilizando Medit Model Builder. Importe estos datos desde Medit Link, luego ábralos en Medit Design. Importe la barra de soporte desde su PC haciendo clic en "Importar archivos locales".

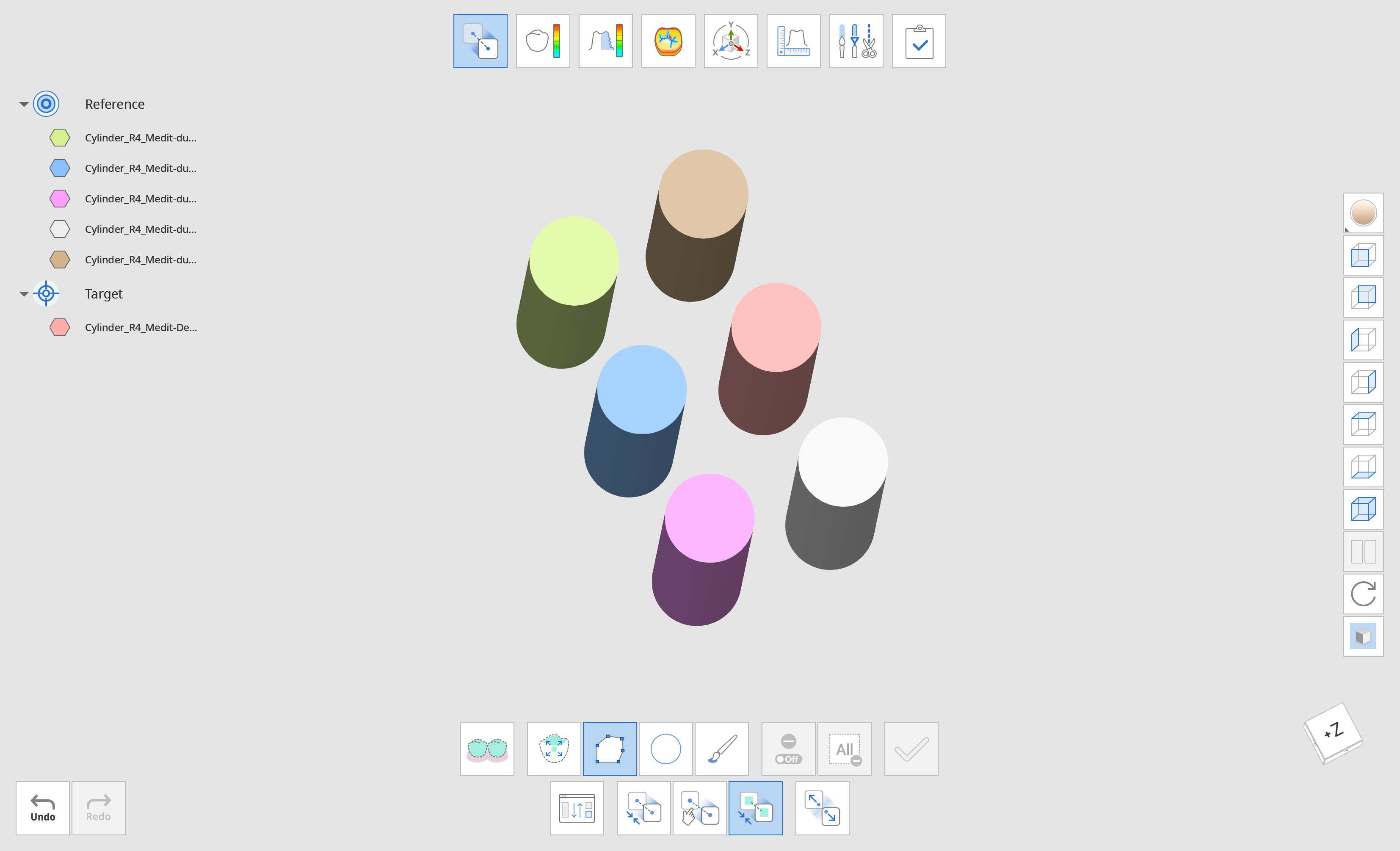

Importe archivos de cilindros y duplíquelos según sus necesidades.

💡 Consejos y sugerencias

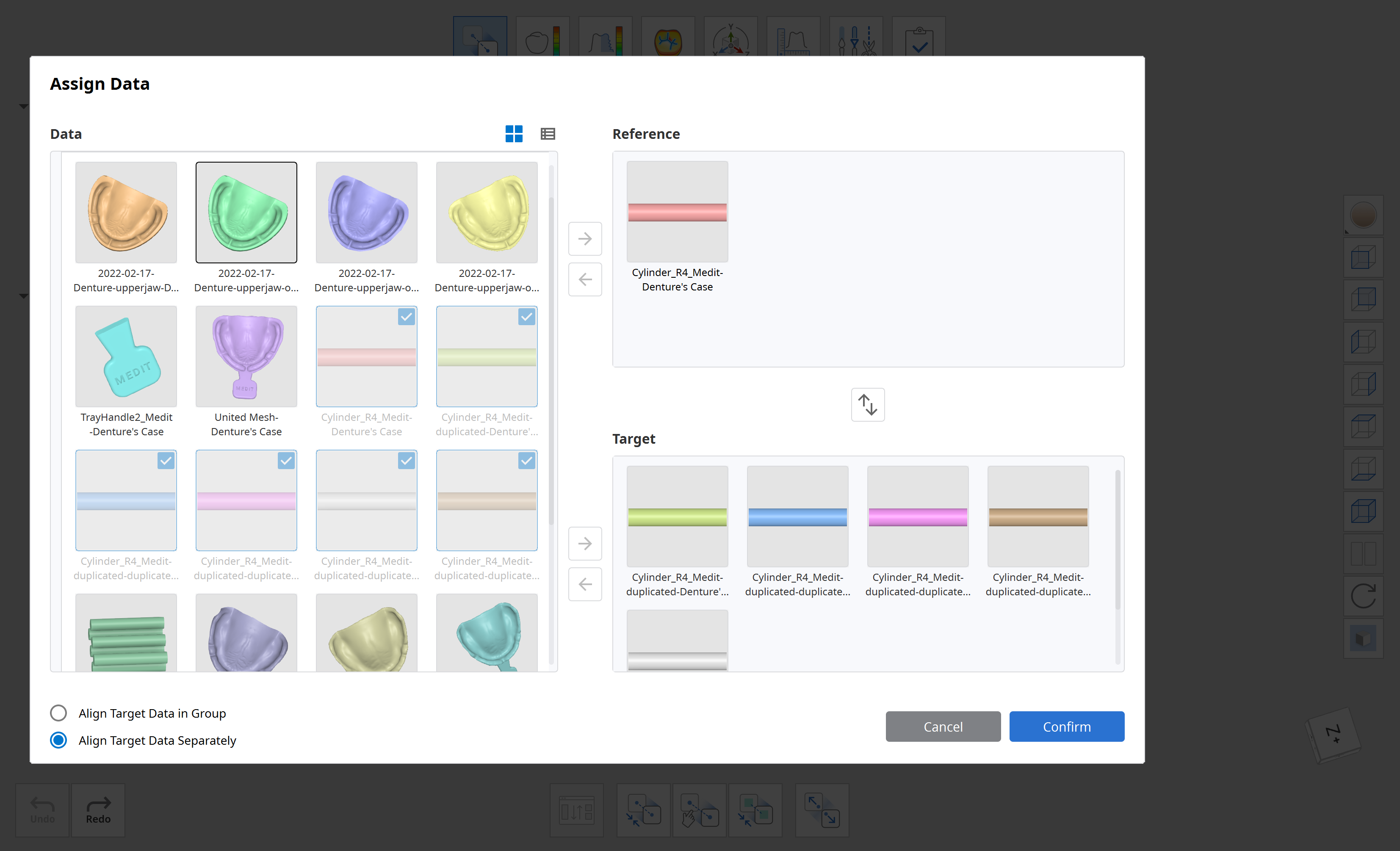

Puede usar la función "Separar" en "Alinear" para colocarlos uniformemente. En "Alinear", coloque uno de los datos del cilindro en la referencia y el resto en el objetivo. Luego, seleccione la opción "Alinear datos de destino por separado". Cuando haga clic en el botón "Separar" después, los datos de destino se alinearán de manera uniforme.

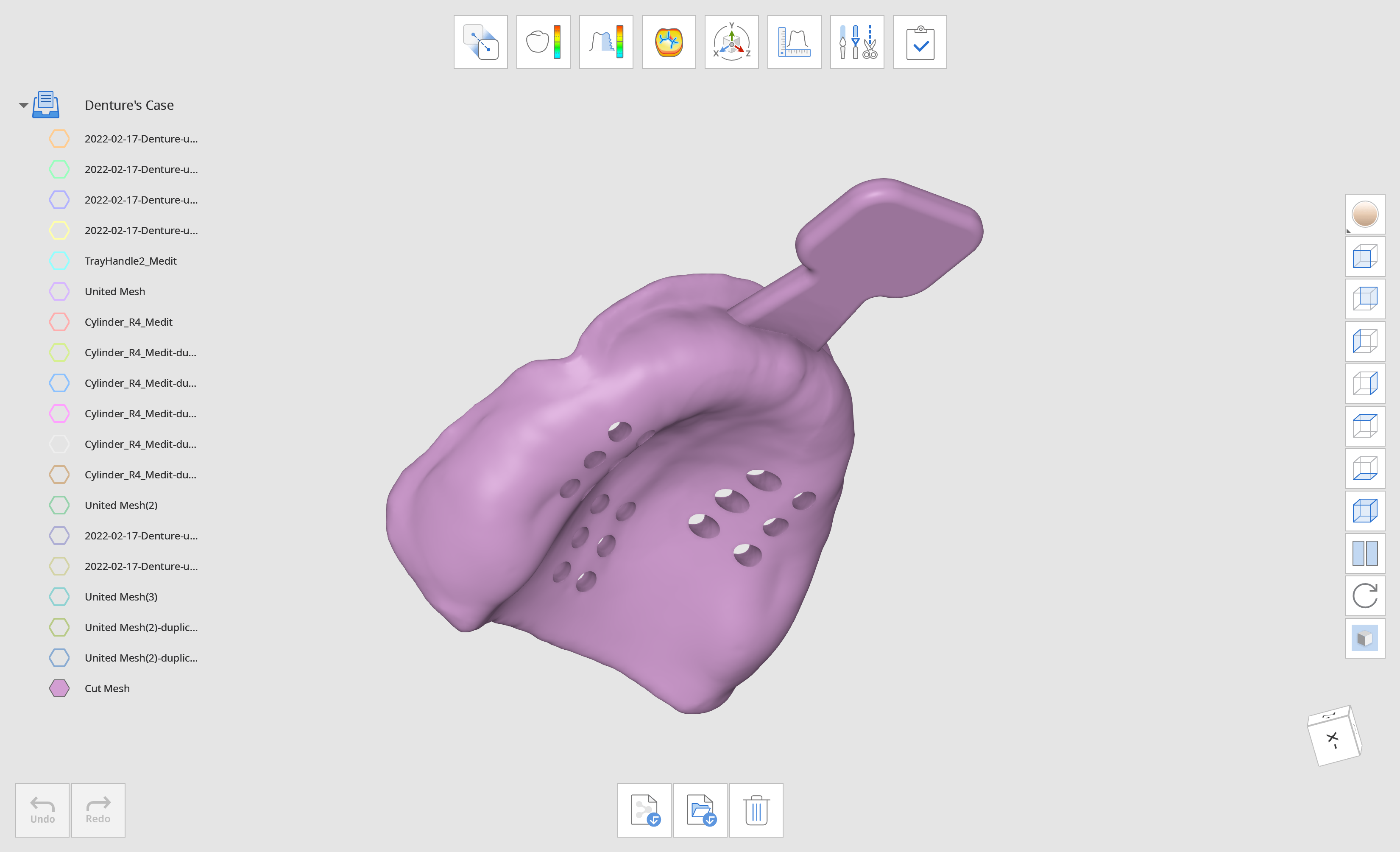

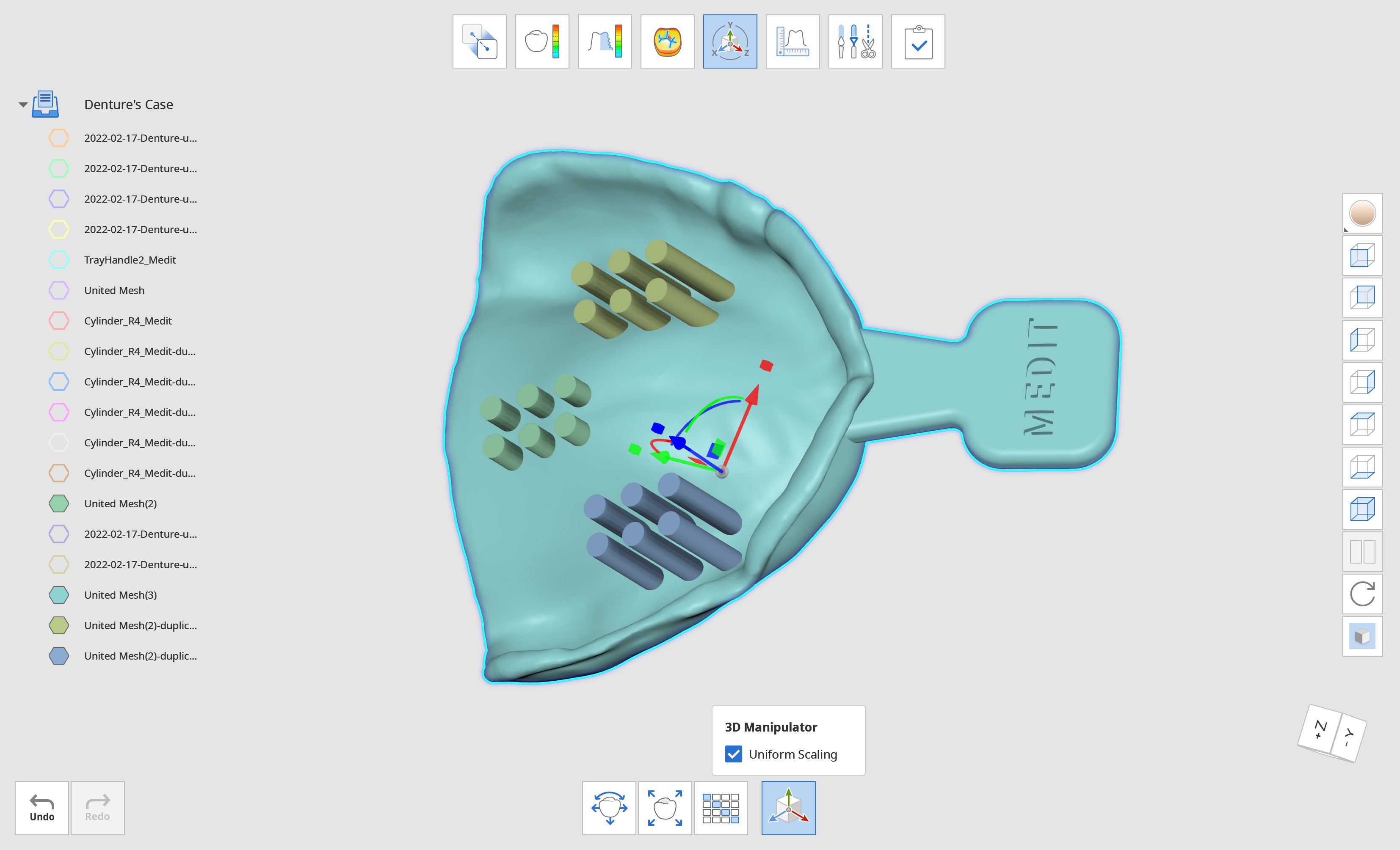

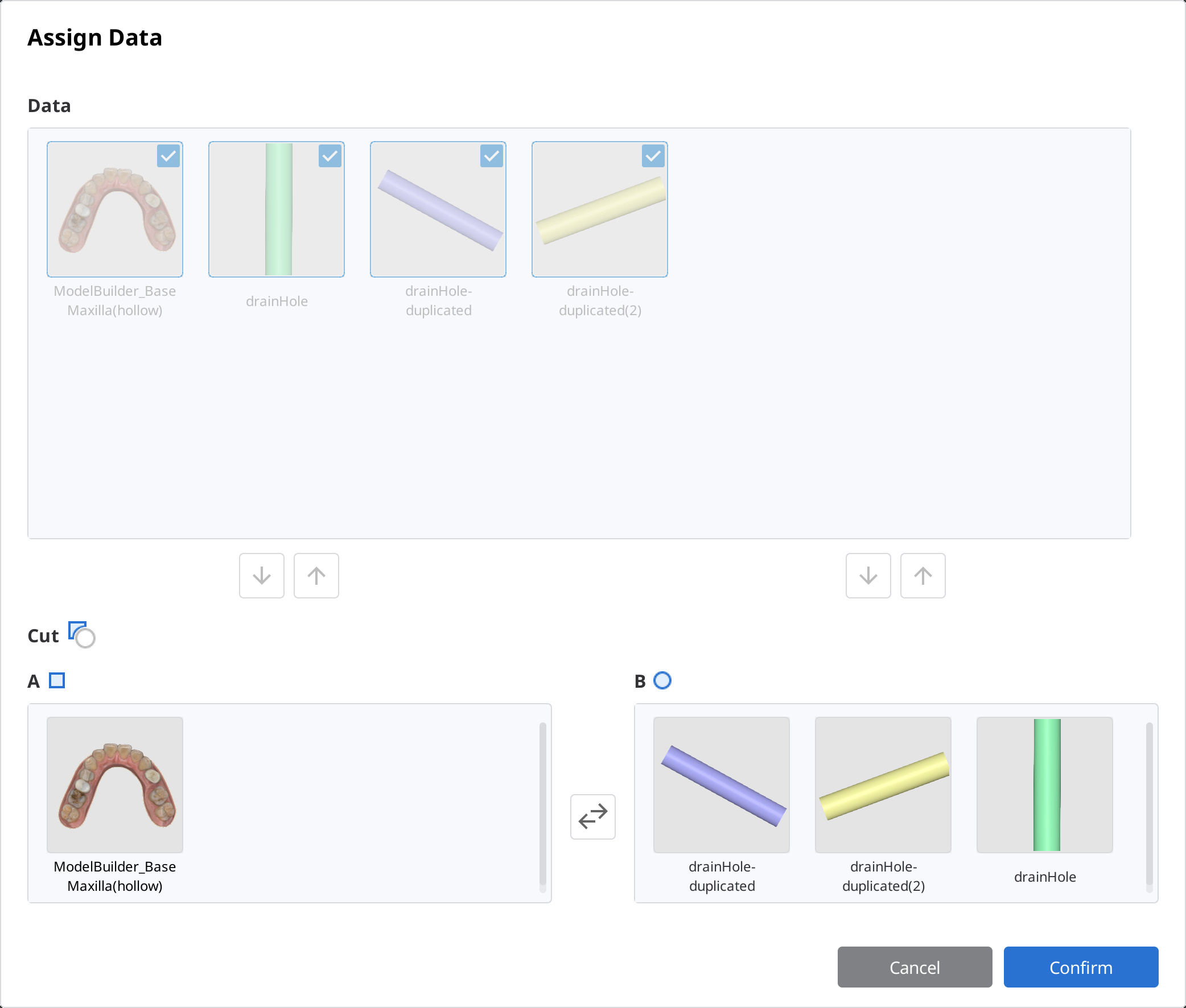

Combina los seis cilindros en un juego usando "Unión". Duplica los conjuntos tres veces para crear tres conjuntos de seis cilindros. Coloque los juegos de cilindros de la siguiente manera y use la función "Cortar" para crear agujeros. Asigne los juegos de cilindros a B para que se puedan quitar de A. (A - B)

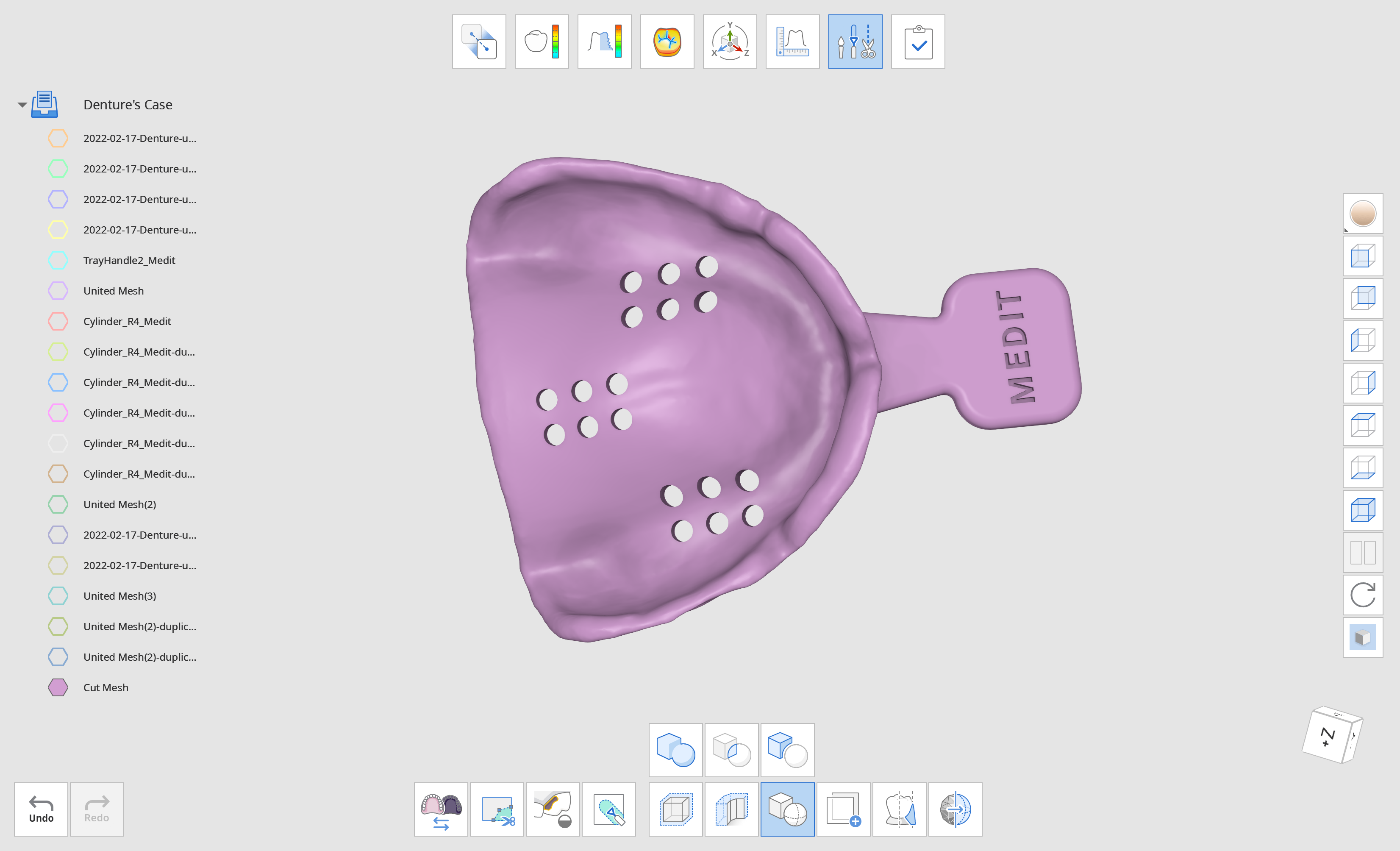

Haga clic en "Confirmar" para ver el resultado final.
