Modo > Editar

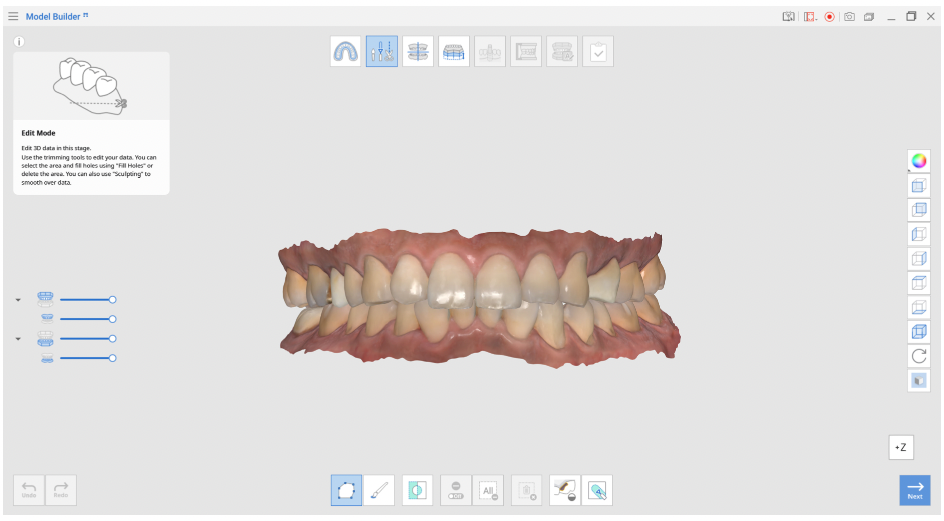

Modo de edición

Edite datos 3D para adaptarlos a sus necesidades en el "Modo de edición".

• Utilice las diversas herramientas de recorte proporcionadas para editar sus datos.
• Puede seleccionar el área y rellenar huecos usando "Rellenar huecos" o eliminar el área completa.
• También puede utilizar "Esculpir" para suavizar los datos.

• Seleccionar línea poligonal: Selecciona todos los elementos dentro de la línea poligonal de la pantalla.
• Seleccionar Pincel: Selecciona todas las entidades sobre el camino dibujado a mano en la pantalla. Solo se seleccionará la cara frontal. El pincel está disponible en tres tamaños distintos.
• Invertir área seleccionada: Invierte la selección.
• Seleccionar / Des-seleccionar: Cuando está activada, esta función anula la selección del área usando varias herramientas.
• Eliminar toda la selección: Borra todas las áreas seleccionadas.
• Eliminar área seleccionada: Elimina los datos del área seleccionada.
• Rellenar agujeros: rellene los espacios vacíos en los datos de la malla 3D.
• Esculpir: realice cambios en los datos esculpiéndolos: agréguelos, elimínelos, suavícelos o modifíquelos.

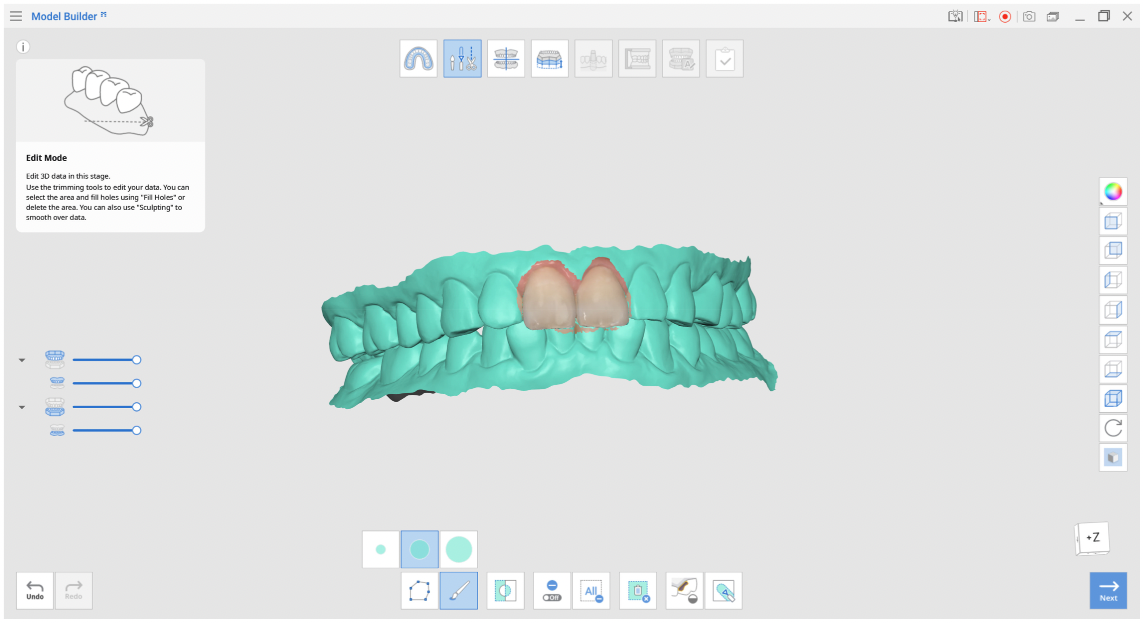

❏ Como editar datos

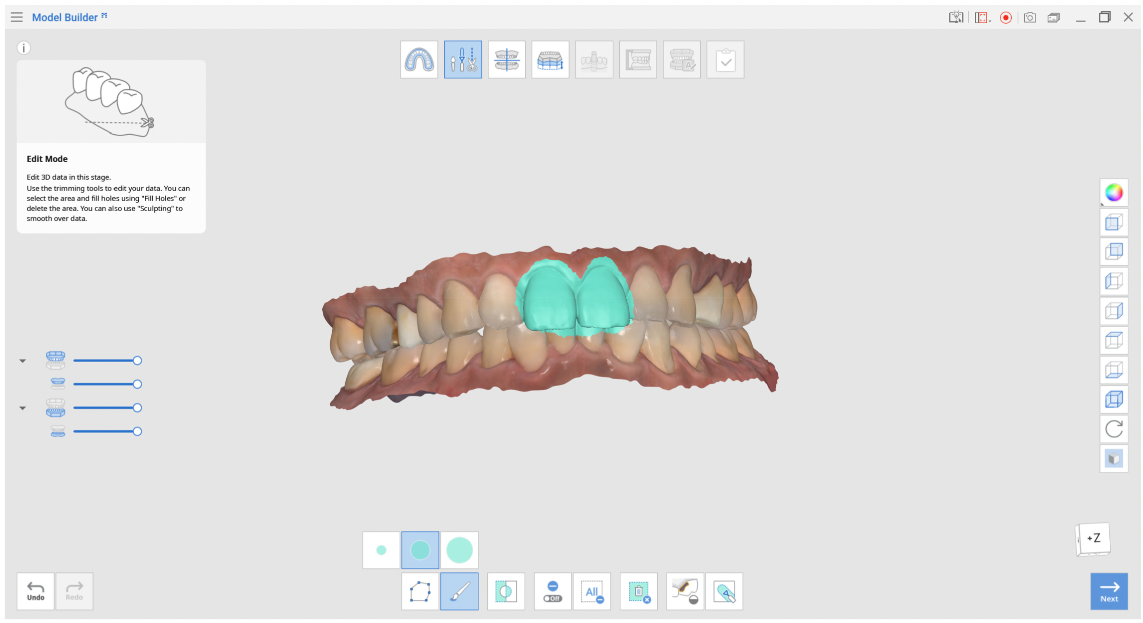

1. Utilizando distintas herramientas para seleccionar el área que quiere modificar.

💡 "Línea poligonal" elimina todas las entidades dentro de la forma de la línea polígona dibujada en la pantalla, mientras que "Pincel" elimina solo los datos de la cara frontal.

2. Deshaga la selección haciendo clic en el botón "Invertir área seleccionada".

3. Reduzca/expanda las áreas seleccionadas utilizando las herramientas "Reducir área seleccionada"/ "Expandir área seleccionada".

4. Haga clic en el botón "Eliminar área seleccionada".

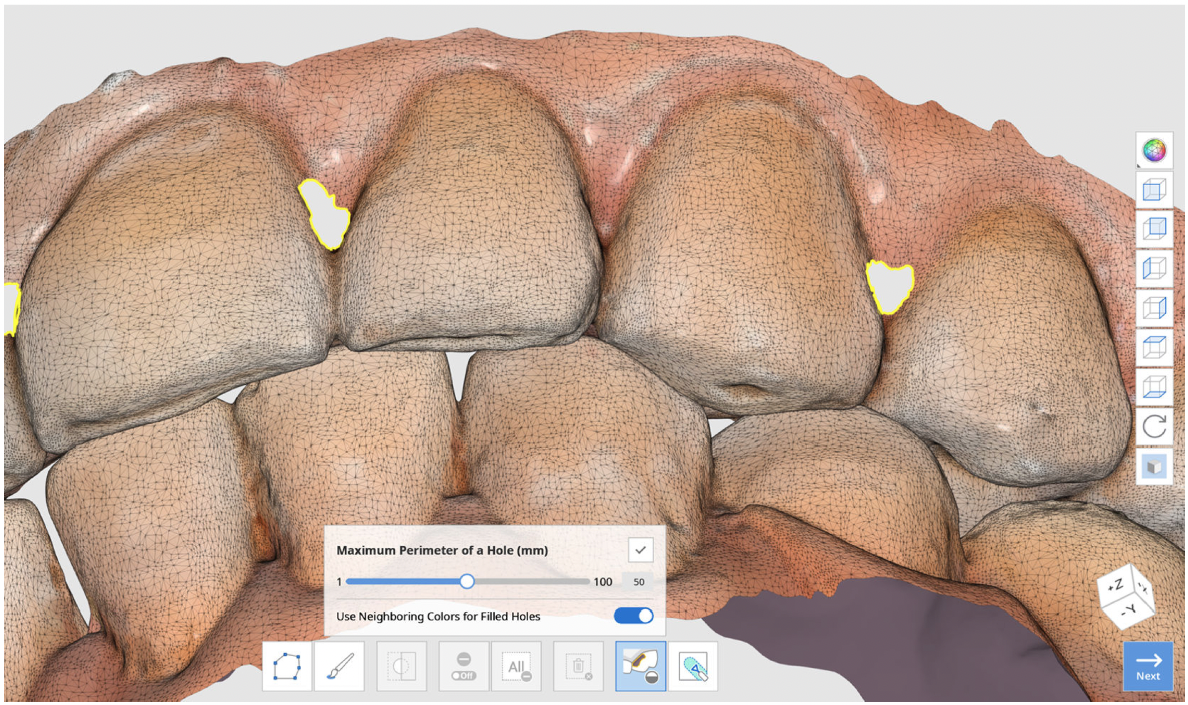

❏ Cómo llenar los huecos en los datos

Con la función "Rellenar agujeros", puede rellenar los huecos que quedan del escaneo o rellenar las áreas eliminadas en el programa.

• Perímetro máximo de un agujero (mm): establezca el tamaño máximo de los agujeros (mm) a rellenar. Tenga en cuenta que no se rellenarán los orificios que superen el tamaño establecido.
• Usar colores vecinos para agujeros rellenos: cuando la casilla "Usar colores vecinos para agujeros rellenos" está marcada, el programa utilizará los colores alrededor de los agujeros para rellenar. De lo contrario, las áreas rellenas serán grises.
• Presione el botón "Aplicar" para aplicar los resultados.

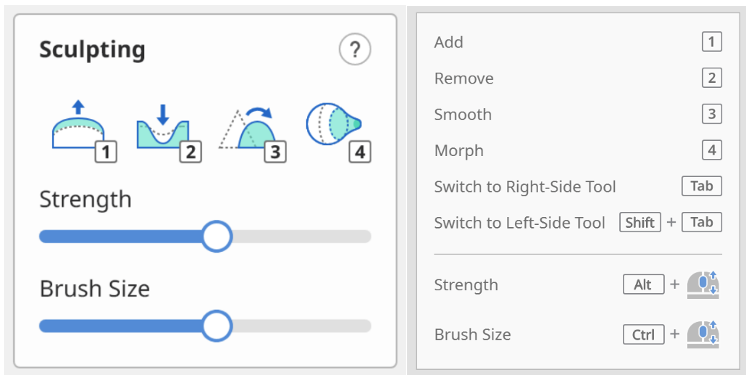

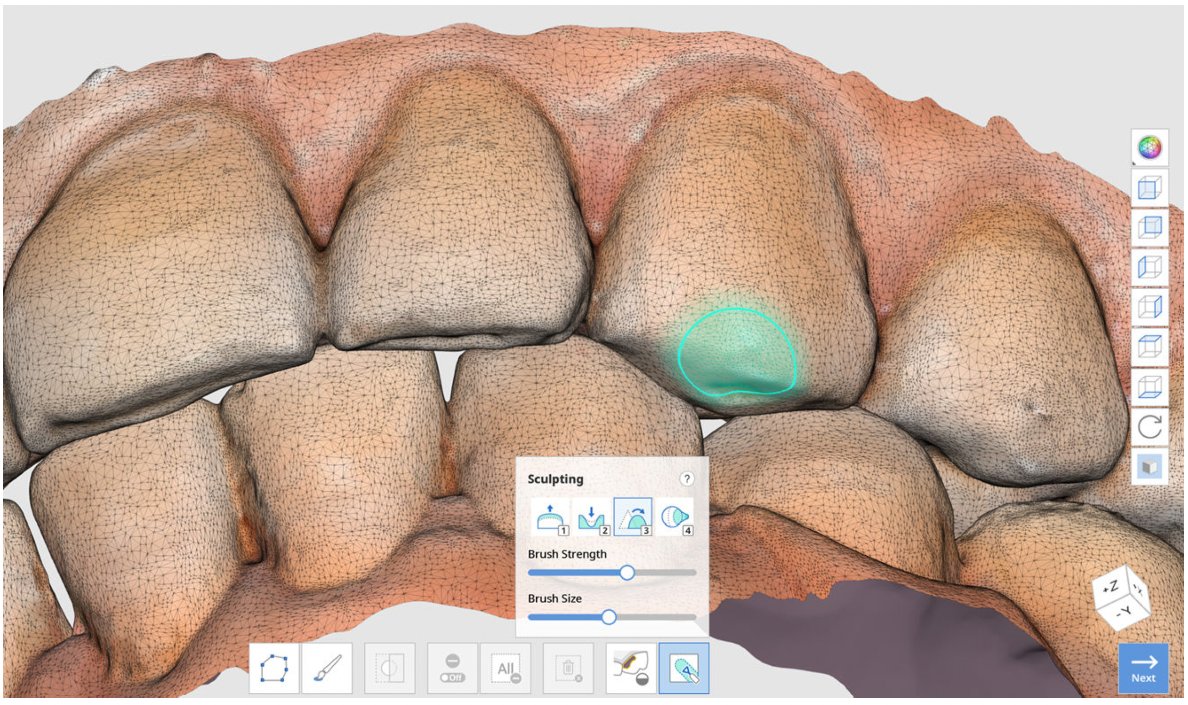

❏ Cómo esculpir datos

Puede realizar cambios en los datos esculpiéndolos con herramientas como "Agregar", "Eliminar", "Suavizar", "Transformar".

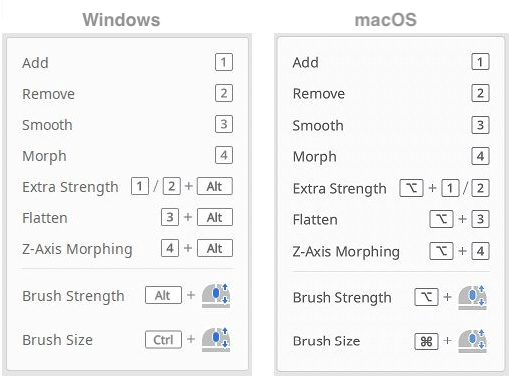

Caja de herramientas

Agregar: use el mouse para agregar partes de los datos. → Tecla de acceso directo: 1

Eliminar: use el mouse para eliminar partes de los datos. → Tecla de acceso directo: 2

Suavizar: use el mouse para suavizar partes de los datos. → Tecla de acceso rápido: 3

Transformación: utilice el ratón para transformar partes de los datos. → Tecla de acceso rápido: 4

• Presione "Tab" para cambiar a la herramienta del lado derecho.
• Presione "Shift + Tab" para cambiar a la herramienta del lado izquierdo.

Fuerza: ajuste la fuerza para cada una de las herramientas. → Tecla de acceso rápido: Alt + Rueda del mouse

Tamaño del pincel: ajusta el tamaño del pincel para cada una de las herramientas. → Tecla de acceso rápido: Ctrl + Rueda del mouse
