Modo > Articulador

Modo articulador

En este modo, puede acoplar articuladores, bisagras y otros elementos de soporte a la base del modelo. Úselo para fijar el modelo o agregar elementos que ayudarán a recrear el movimiento de la mandíbula para la fabricación de aparatos dentales.

💡Tenga en cuenta que trabajar en el modo Articulador es opcional.

💡El modo Articulador está disponible solo cuando se usan datos de ambos arcos.

Caja de herramientas

Eliminación de áreas superpuestas

• Seleccione los datos superpuestos que desea mover.

Agregar pin de soporte

• Fije pasadores a la base del modelo para soporte (máx. 5).

Administrar PIN n.º 1

• Administre el pin de soporte #1.

Añadir un adjunto

• Agregue bisagras, elementos de soporte o articuladores a la base del modelo (máx. 5).

Administrar archivo adjunto n.º 1

• Administrar adjunto #1.

Diámetro (mm)

• Ajuste el diámetro del pasador de soporte.
• El rango de diámetro es de 5-10 mm.

Distancia desde la base (mm)

• Ajuste la distancia del pin desde la base.

Borrar

• Eliminar el elemento seleccionado.

1. Verifique la ubicación de los elementos adjuntos automáticamente.

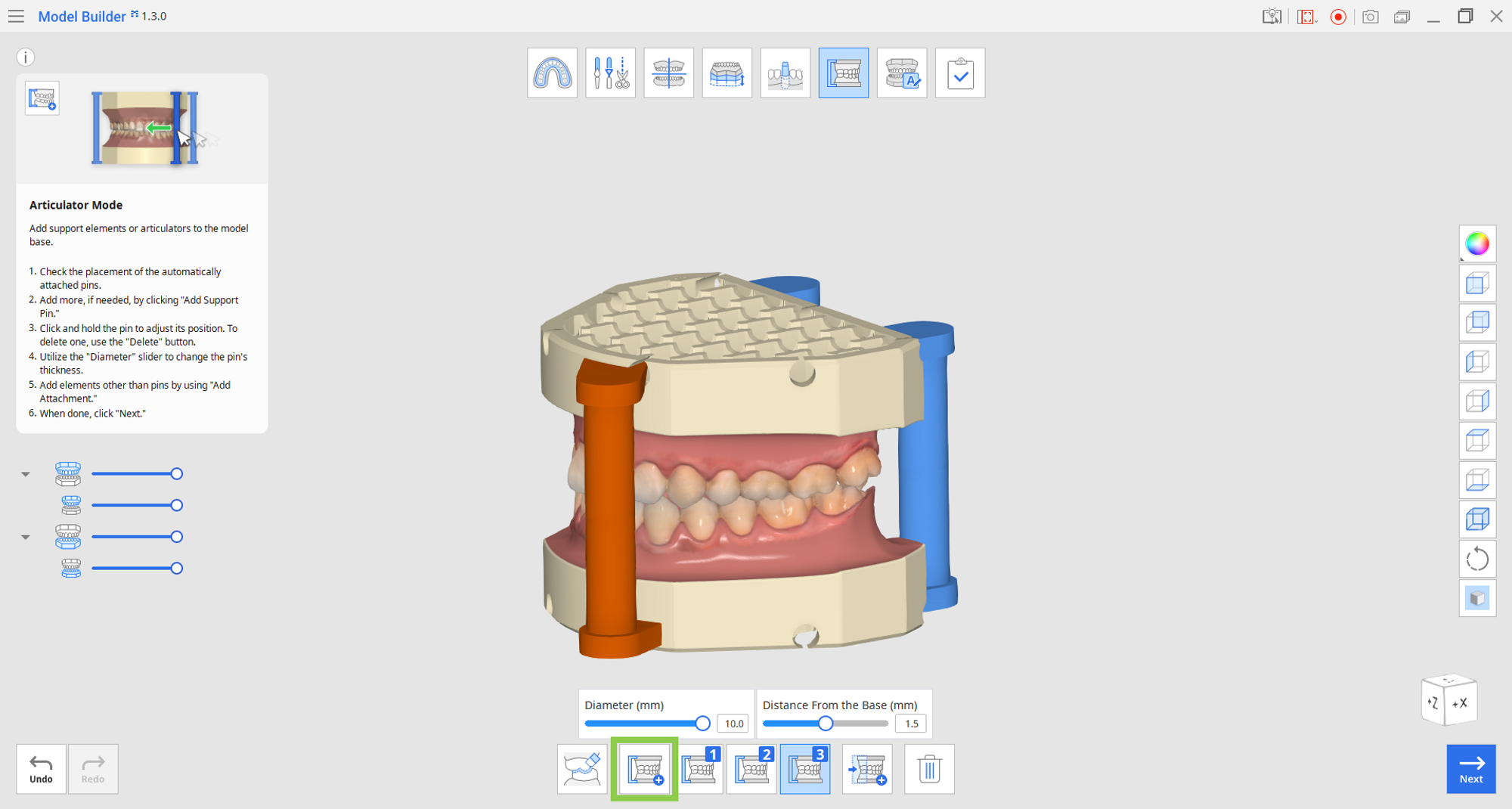

2. Use "Agregar pin de soporte" para agregar más pines si es necesario. Se pueden agregar un máximo de 5. Si alguno de los pines se muestra en naranja, su colocación no es opcional, o puede estar coincidiendo con los orificios de drenaje. Ajuste la ubicación del pin arrastrándolo hasta que sea azul.

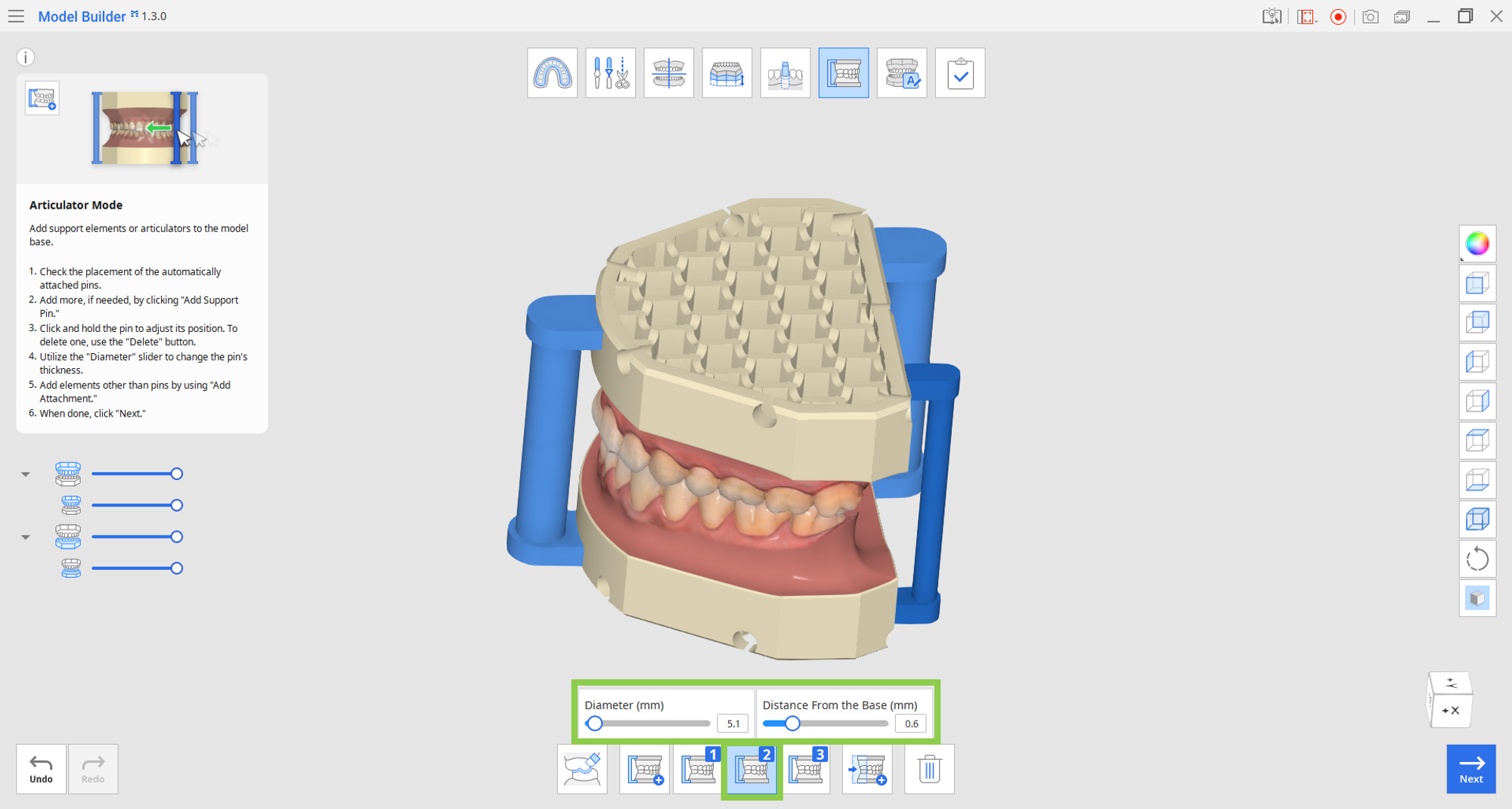

3. También puede realizar cambios individuales en el grosor y la posición de cada pin. Haga clic en el botón de administración del pasador para ajustar los controles deslizantes "Diámetro" y "Distancia desde la base".

💡Ajustar la "Distancia desde la base" puede ayudar a acortar el pasador si no puede evitar colocarlo cerca de los orificios de drenaje.

4. Para eliminar cualquier pin, asegúrese de que el botón de administración correspondiente esté seleccionado y haga clic en "Eliminar".

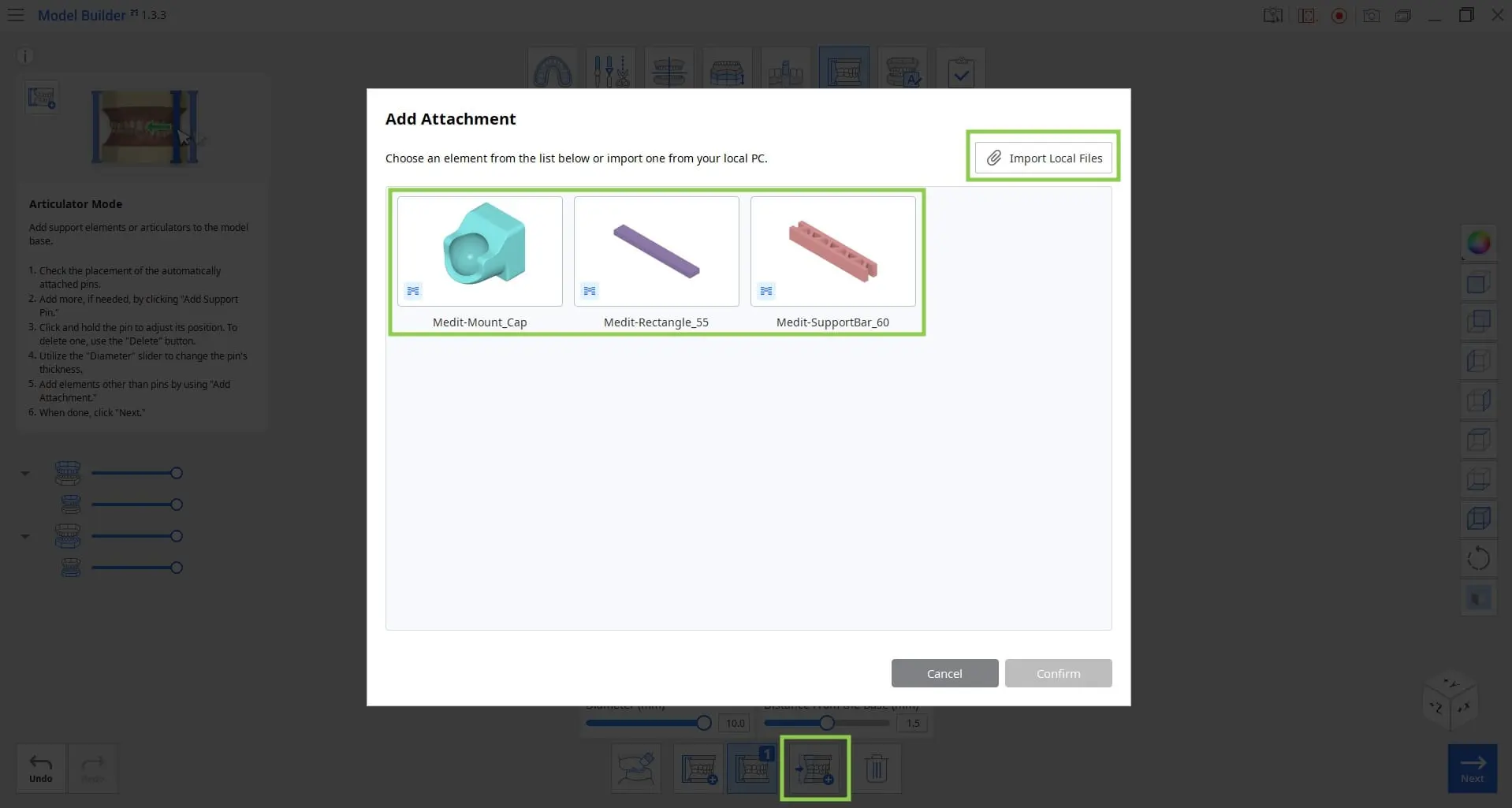

5. Use "Agregar archivo adjunto" para agregar elementos que no sean pines de soporte. Se pueden agregar un máximo de 5. Puede elegir un elemento proporcionado por Medit o importar sus propios archivos.

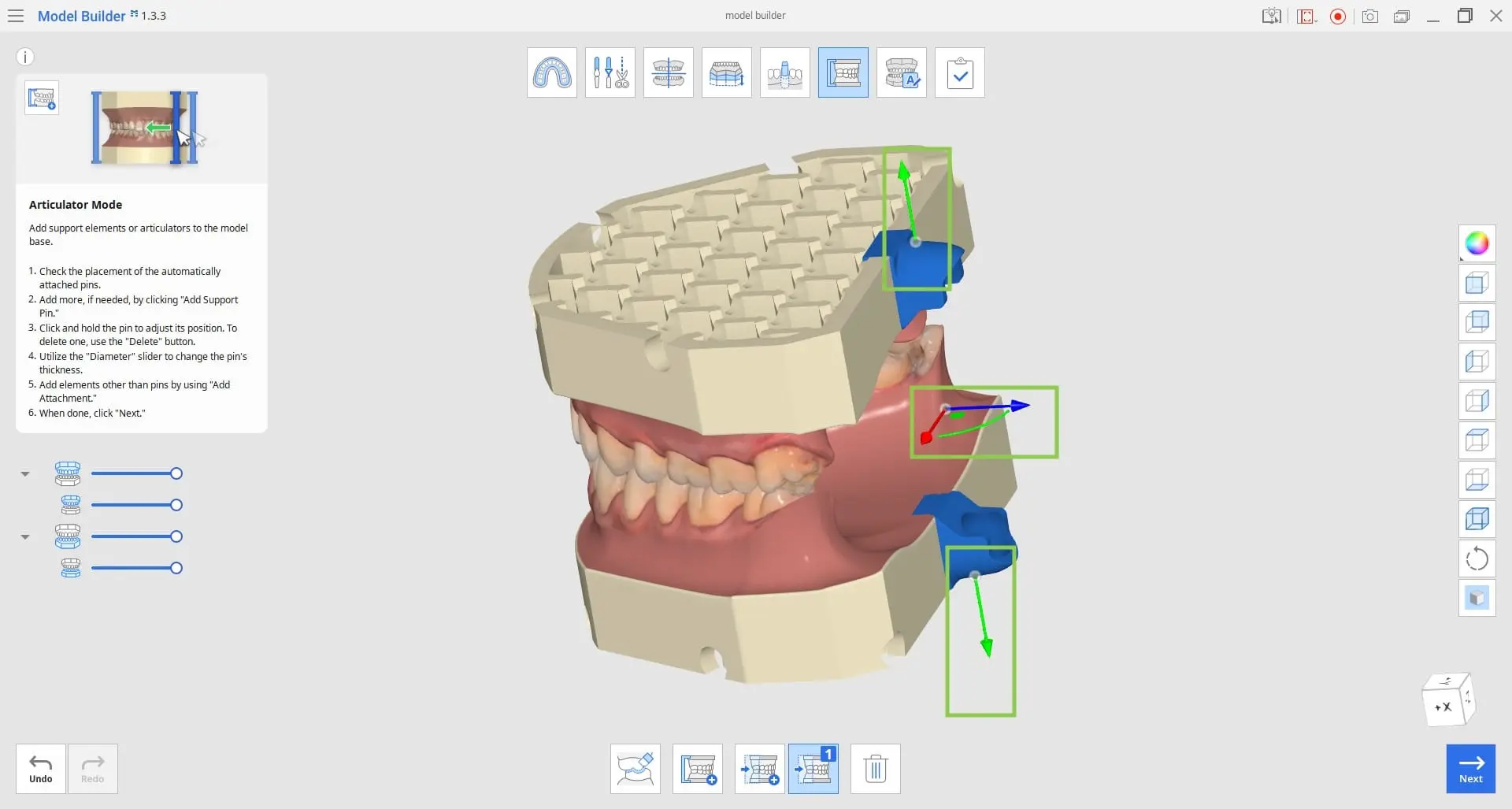

6. El archivo adjunto tendrá un manipulador 3D para escalar, trasladar o rotar el elemento.

7. Para eliminar un archivo adjunto, asegúrese de que el botón de administración correspondiente esté seleccionado y haga clic en "Eliminar".

8. Haga clic en "Siguiente" cuando termine.
