Modo > Creación de la base

Modo de creación de la base

Este modo es la clave para la creación de modelos, ya que permite seleccionar el tipo de base y ajustarla a través de varios parámetros, como la altura de la base, el grosor de las paredes de los modelos huecos, el número de agujeros de drenaje, etc.

❏ Caja de herramientas

Tipo de base

• Seleccione uno de los tipos de base disponibles: modelo ABO, placa o sin placa.

Altura total (mm)

• Utilice este deslizador para ajustar la altura total del modelo, incluyendo la base y los datos de escaneo.

💡 La altura total del modelo puede ser de hasta 99 mm. Podría ser útil verificar la altura máxima del modelo disponible para imprimir con su impresora 3D para establecer un límite de altura.



Forma hueca

• Ahueque la base y ajuste el grosor de la pared.

💡 Ahuecar la forma es útil para imprimir el modelo utilizando menos material. Todo tipo de base se puede ahuecar.



Grosor de la pared (mm)

• Utilice este deslizador para ajustar el grosor de las paredes una vez que decida ahuecar el modelo.

💡 La franja de grosor de las paredes: 2 - 4 mm. Podría ser útil comprobar los ajustes recomendados por su impresora 3D para tomar una decisión correcta sobre el grosor de la pared.



Recto/Curvo (Recto)

• Haga que la base en el borde de los datos de escaneo sea recta. Sólo disponible para los modelos sin placa.



Recto/Curvo (Curvo)

• Haga que la base en el borde de los datos de escaneo sea curva. Sólo disponible para los modelos sin placa.



Crear agujeros de drenaje

• Crea agujeros de drenaje para la resina y establece la cantidad, el diámetro y la distancia desde la base.

💡 El uso de agujeros de drenaje es útil para las impresiones de resina, ya que ayudan a eliminar el exceso de resina y garantizan que no se atasque ningún material dentro del modelo.

💡 Sólo funciona para los modelos huecos.

Relleno

• Crea una estructura de panal dentro de la base hueca.

Biselado

• Actívelo para crear un bisel.

Avance

• Obtenga una vista previa del modelo antes de pasar al siguiente paso.

💡Mira la diferencia entre bases rectas y curvas a continuación.

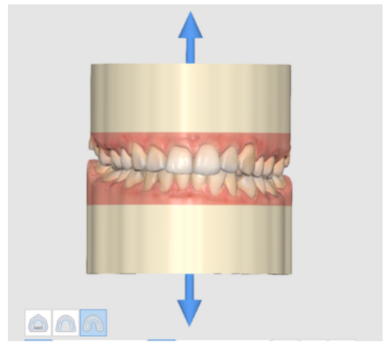

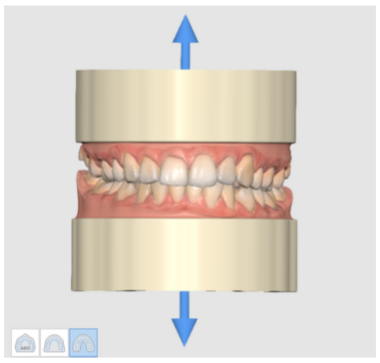

Derecho	Curvo



1. Primero, seleccione un tipo de base entre las tres opciones disponibles: ABO, Plate y Plateless.

ABO

• Cree un modelo ABO.
• Esta opción de ortodoncia crea una base maxilar con ángulos uniformes, mientras que la base mandibular toma una forma elíptica.

Un modelo con un plato

• Cree un modelo de placa base.
• La placa seguirá la forma de los datos escaneados.

Modelo sin placa

• Crea un modelo sin placa.
• Generalmente hecha en forma de herradura, la base recreará la forma de los datos escaneados.

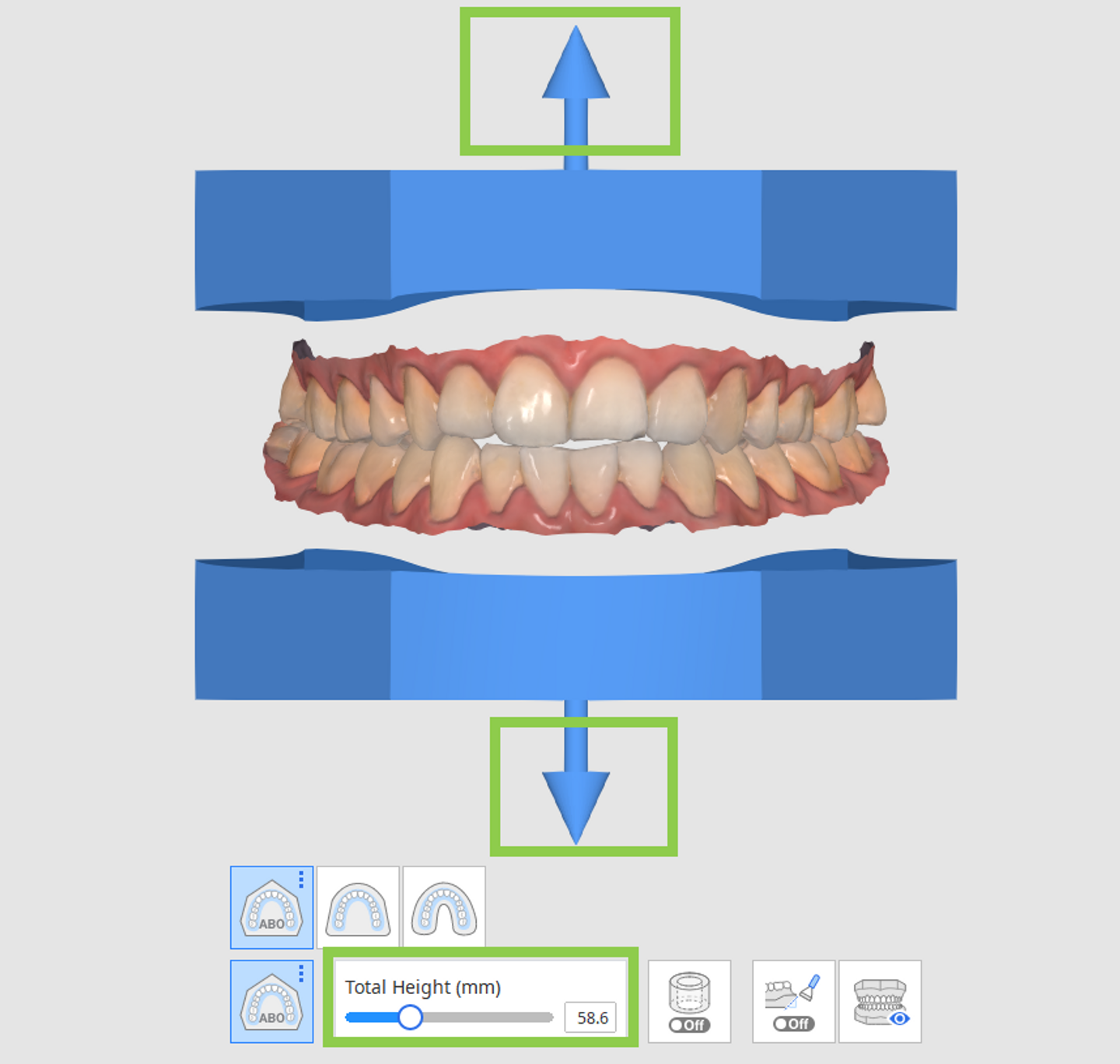

Puede ajustar la altura de la base usando las flechas arriba/abajo ubicadas junto a los datos de escaneo. O use el control deslizante en la parte inferior para obtener medidas precisas.

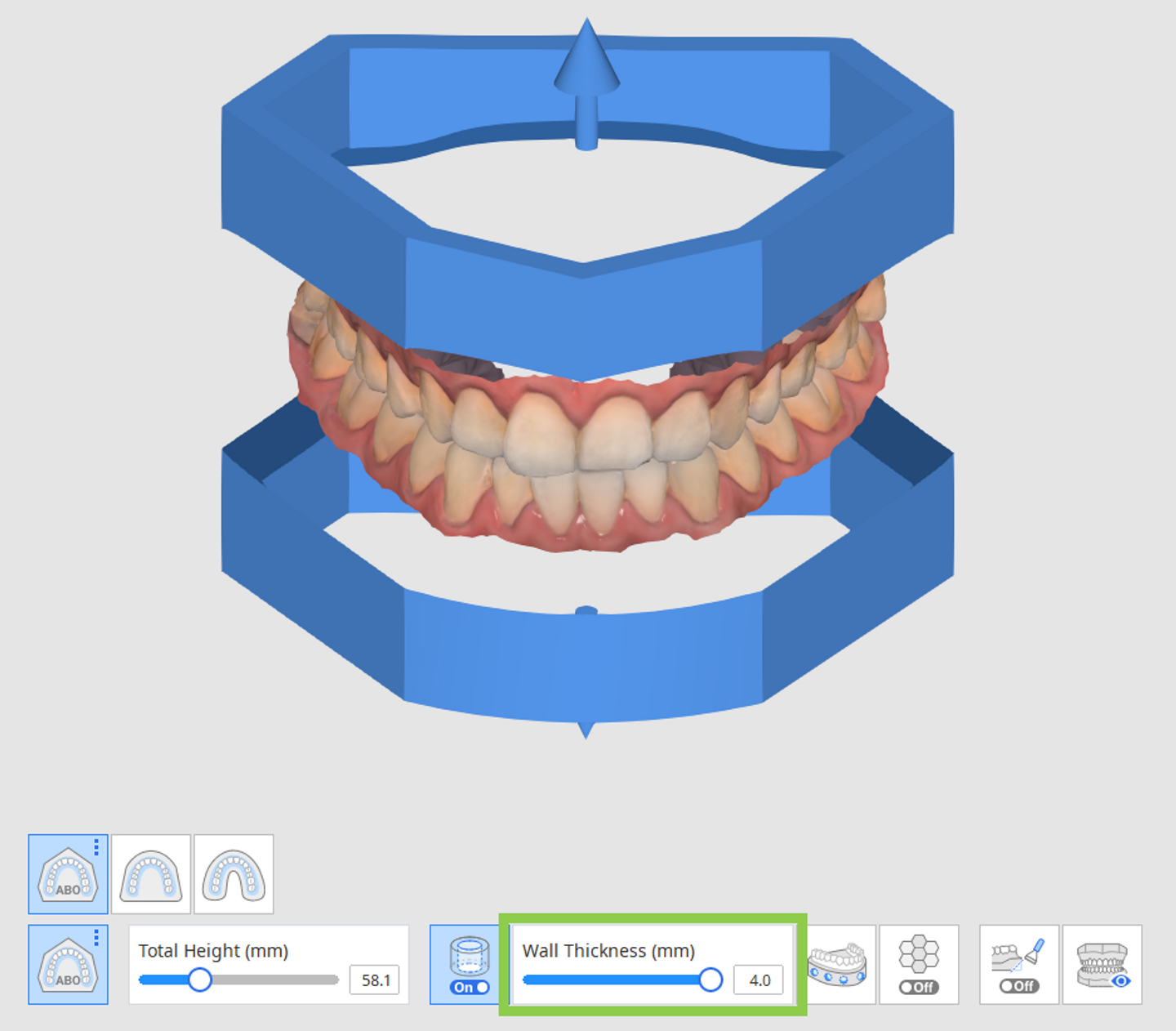

2. Si desea que la base esté vacía por dentro como se muestra en la imagen a continuación, active "Forma hueca".

• La base ahuecada se puede personalizar aún más ajustando el grosor de la pared.

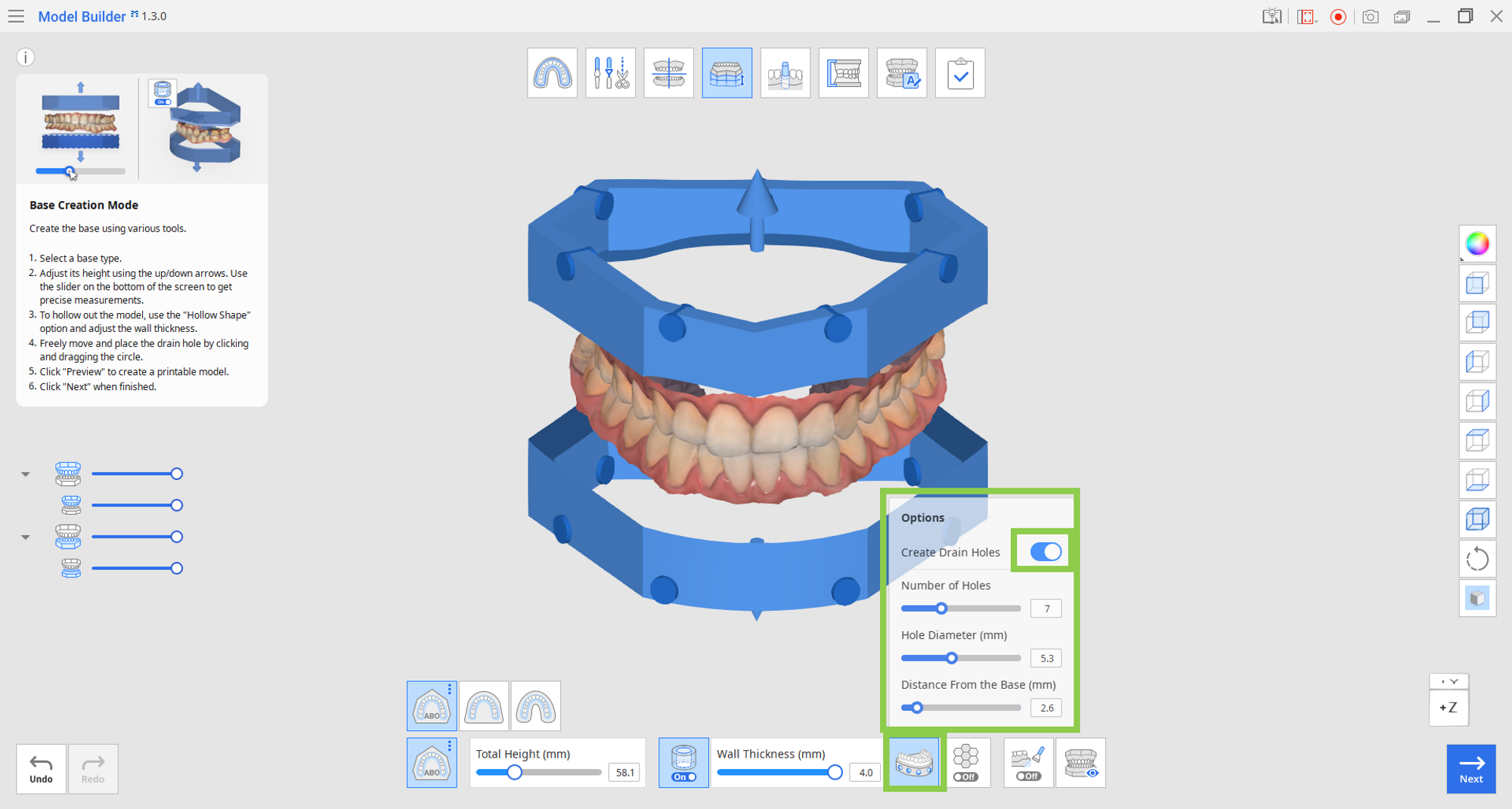

3. Cree orificios de drenaje para modelos huecos haciendo clic en el icono "Crear orificios de drenaje" en la parte inferior y activando la palanca. Verifique las opciones de parámetros disponibles para los orificios de drenaje en la caja y ajústelos según sea necesario.

Parámetros

• Número de orificios: especifique el número deseado (de 1 a 15) de orificios de drenaje para cada arco.
• Diámetro del orificio (mm): Especifique el diámetro de los orificios de drenaje (aplicado a todos ellos).
• Distancia desde la base: especifique la posición deseada de los orificios de drenaje contados desde la base del modelo.

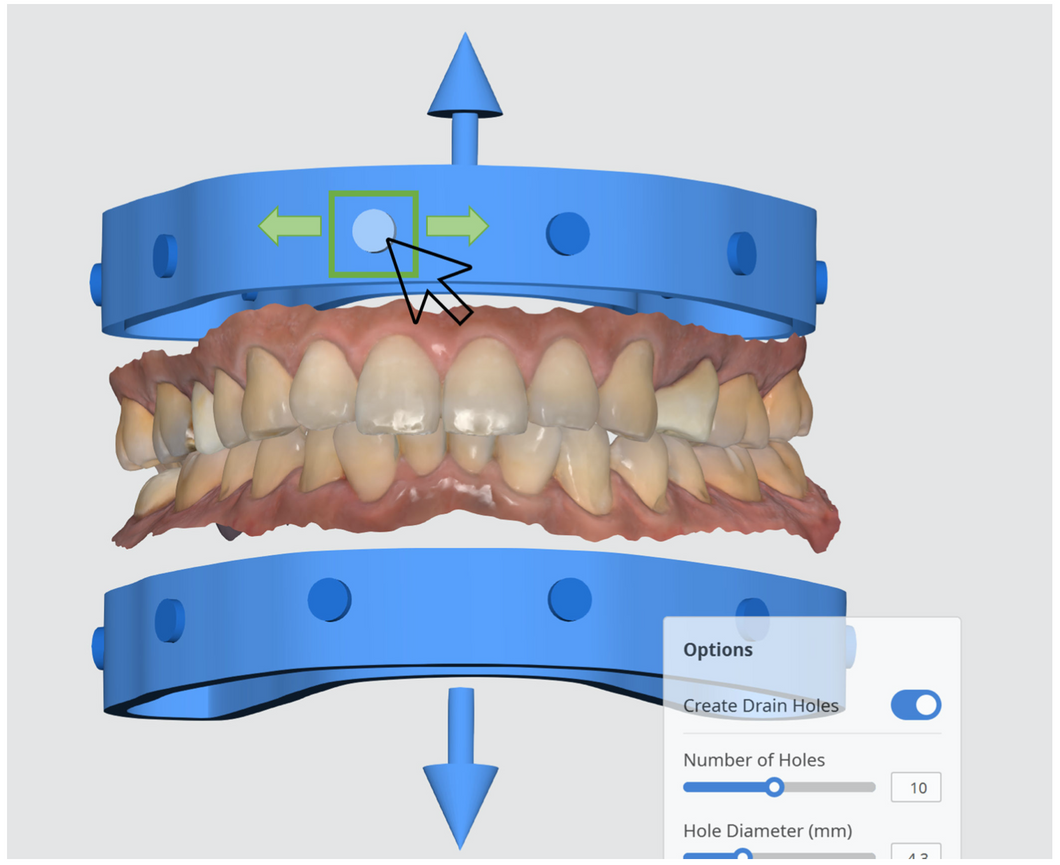

Puede mover los orificios de drenaje libremente de izquierda a derecha haciendo clic en el círculo y arrastrándolo horizontalmente.

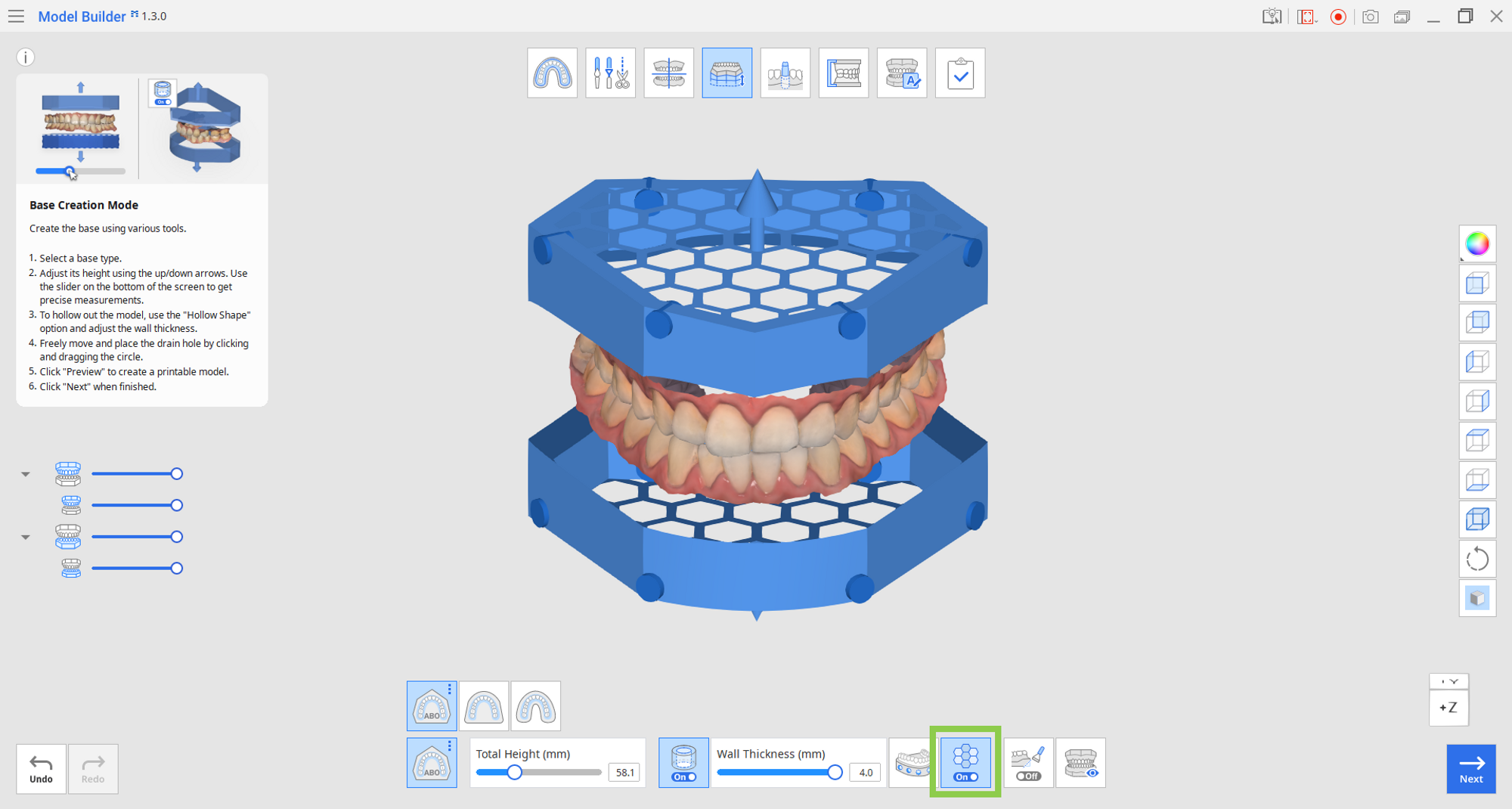

4. Al activar la función "Relleno", se creará un panal dentro de la base ahuecada. Esta es una función útil para la impresión 3D, ya que mejorará la resistencia del modelo impreso.

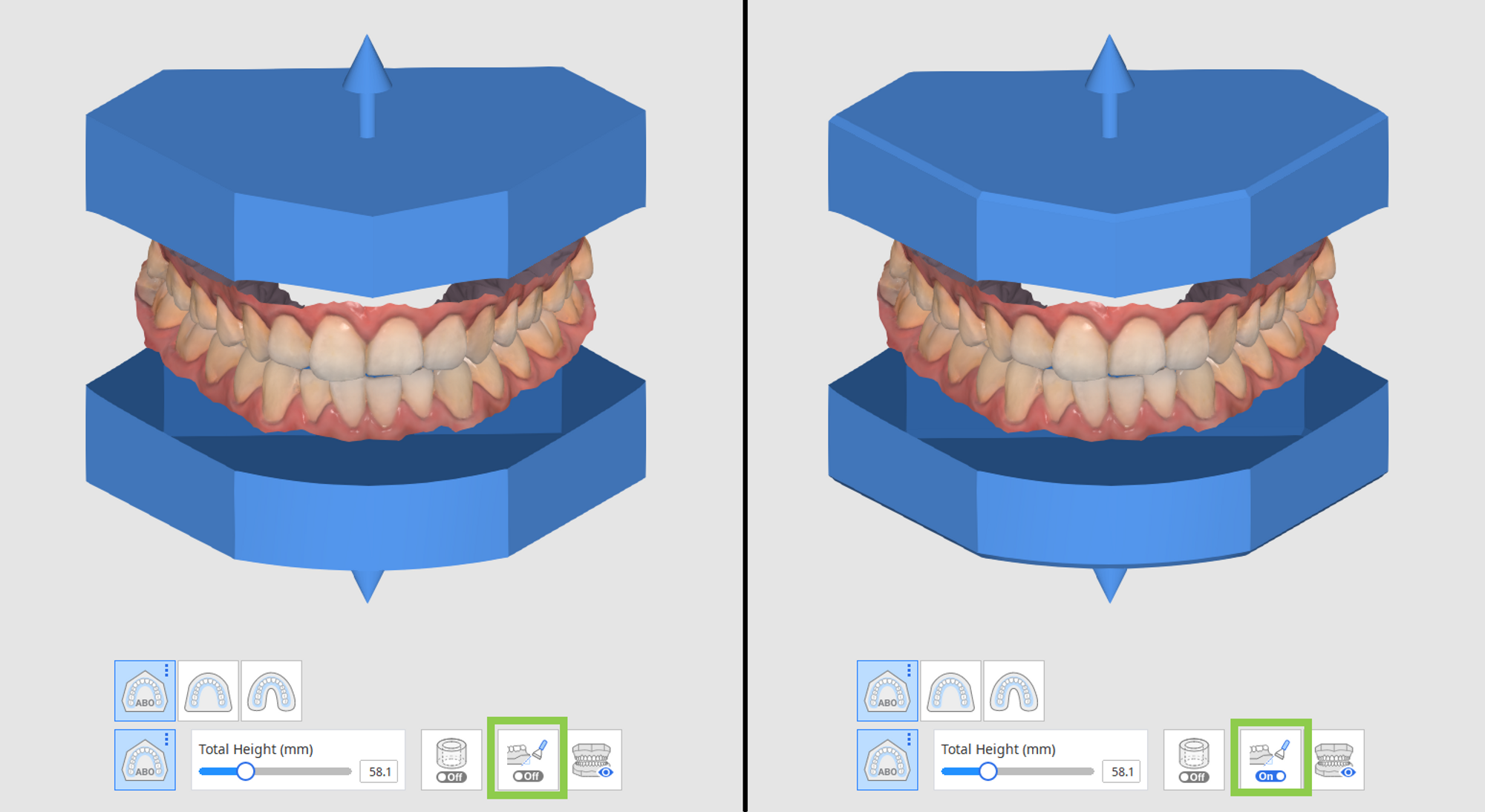

5. Haga clic en "Bisel" para activar y desactivar la palanca. Activar la opción "Bisel" es útil para la impresión 3D porque facilita la separación del modelo impreso de la placa de construcción.

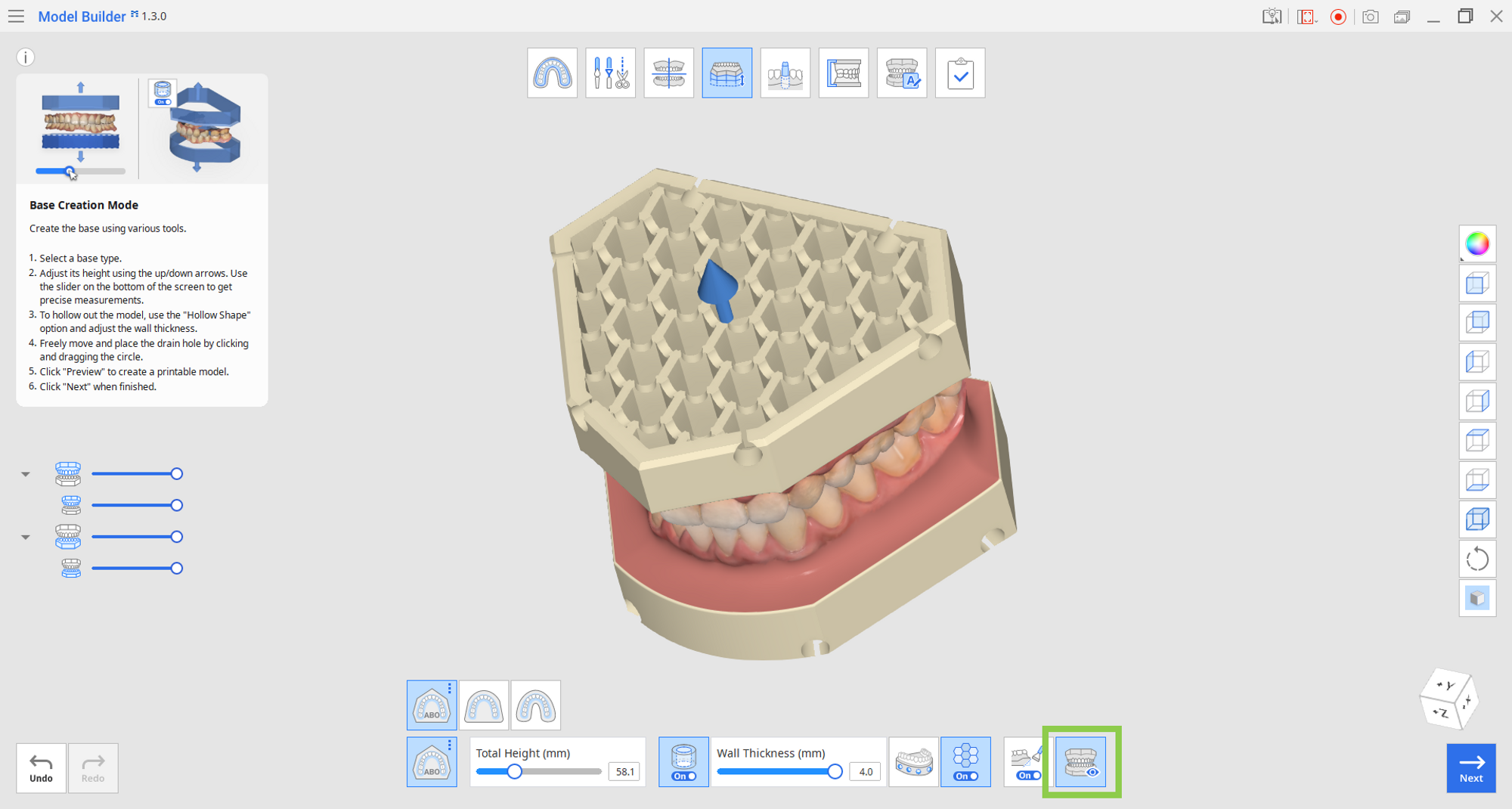

6. Antes de pasar al modo siguiente, haga clic en "Vista previa" para visualizar y examinar todos los ajustes que ha realizado en este modo.

7. Haga clic en "Siguiente" cuando termine.
