Modo de transformación

Modo de transformación

El modo de transformación proporciona varias herramientas de transformación para que pueda rotar, traducir y escalar sus datos 3D con facilidad.

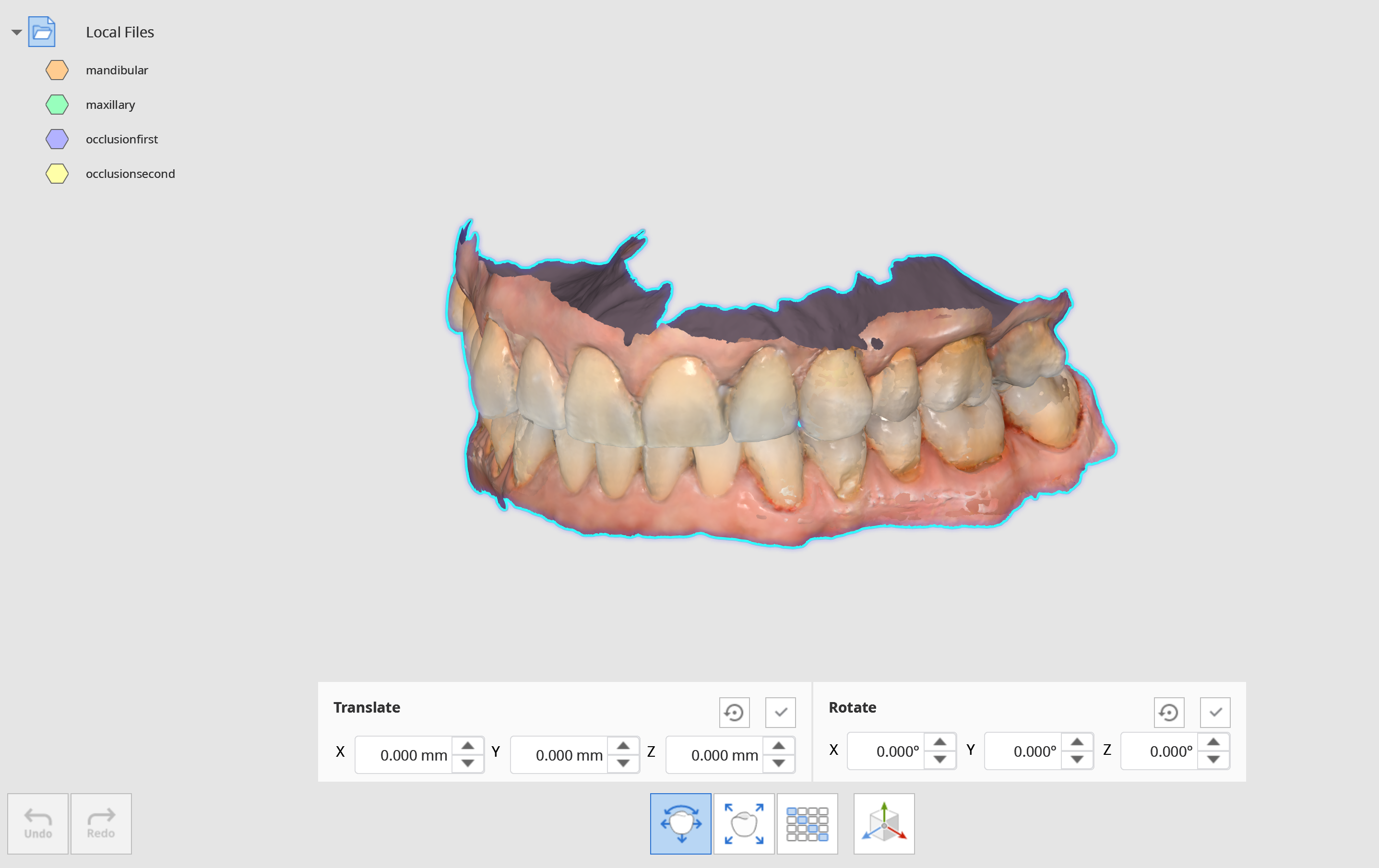

 Traducir y rotar

• Traduzca o rote datos ingresando el valor de distancia o ángulo para los ejes. Utilice las teclas arriba y abajo del teclado o la rueda del ratón para cambiar también los valores.
• Haga clic en "Aplicar" para aplicar los cambios a todos los modos del programa.

💡 Puede aprovechar esta función para cambiar la orientación de los datos de los ejes. Por ejemplo, si la superficie oclusal está ubicada en el eje +Y, como en los archivos CAD de 3Shape, la cambia al eje +Z para que coincida con la orientación de exocad. Exporte los datos haciendo clic con el botón derecho del mouse en el árbol de datos para exportar los datos en los que está trabajando.

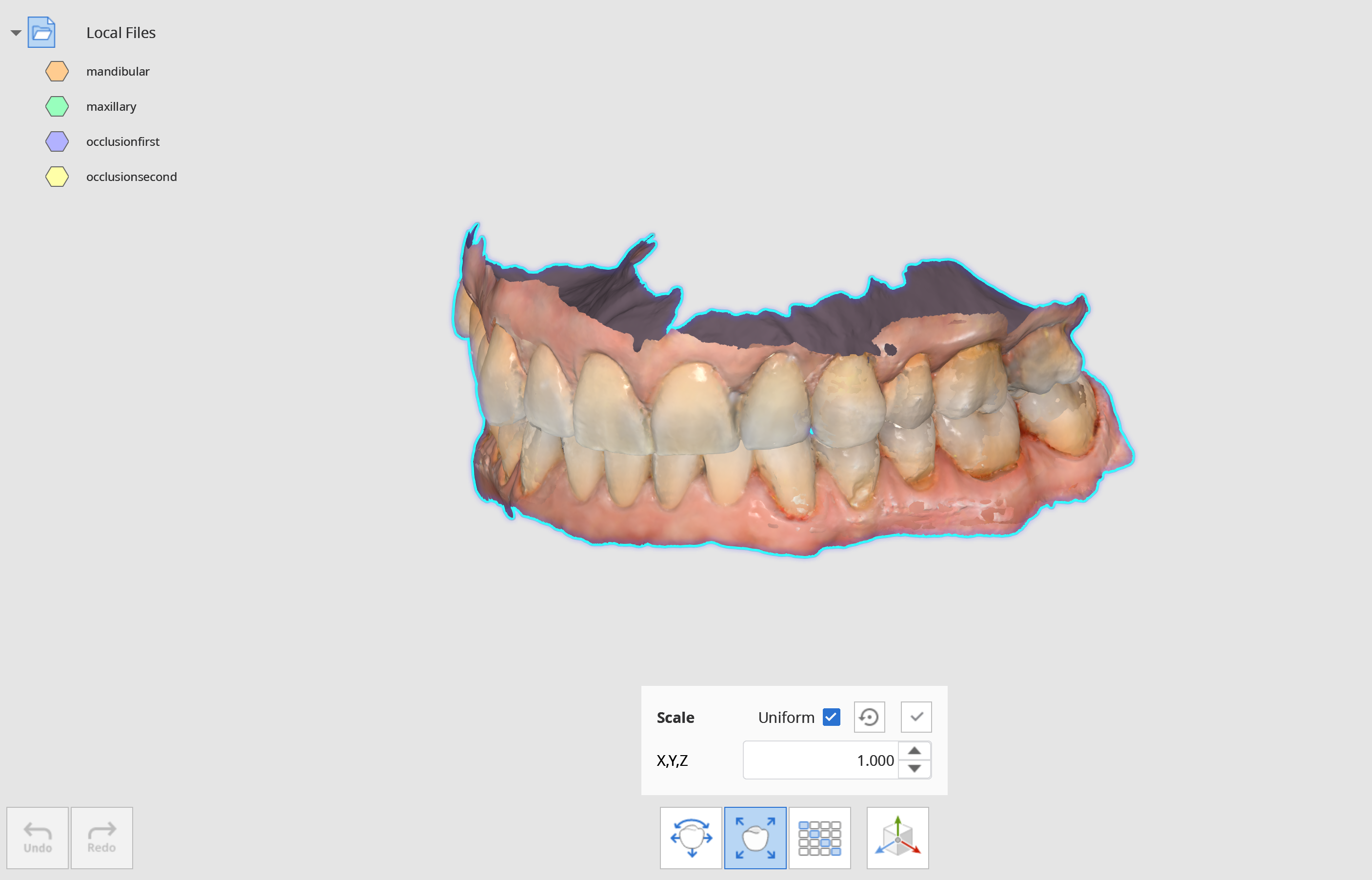

 Ampliar/reducir

• Escale los datos introduciendo valores para los ejes.
• Marque la casilla "Uniforme" para usar el mismo valor para escalar los datos en todos los ejes simultáneamente.
• Haga clic en "Aplicar" para aplicar los cambios a todos los modos del programa.

💡 Escale los datos ampliados de la corona/puente antes de la sinterización a una proporción de 1:1 y compárelos con los datos originales para ver si la contracción es constante.

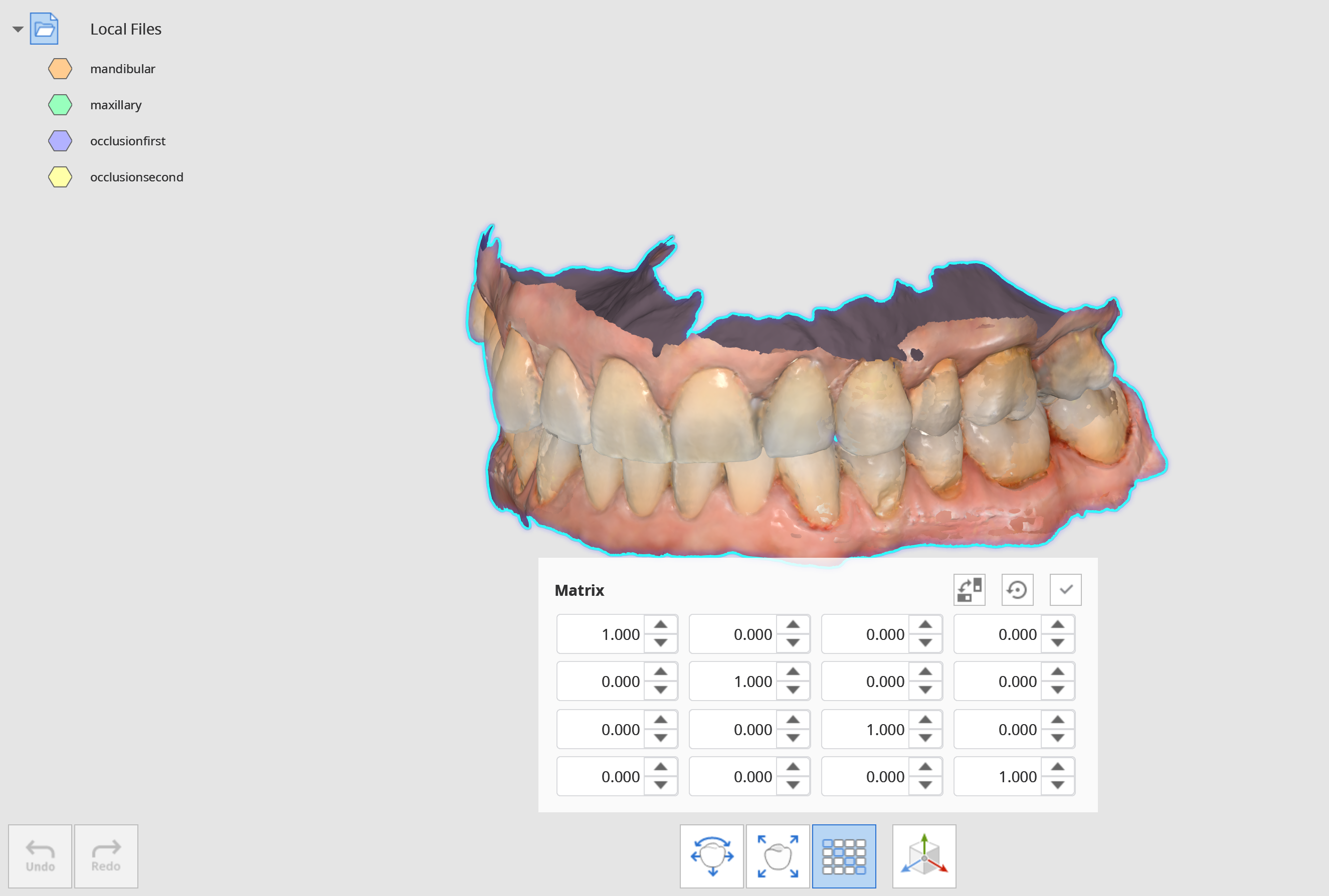

 Matriz de transformación

• La matriz de transformación transforma los datos estableciendo el valor para cada elemento. Haga clic en "Aplicar" para aplicar los cambios a los datos en todos los modos del programa.

💡 Se usa cuando desea verificar si la biblioteca de implantes CAD y los datos de escaneo se alinearon correctamente. Ingrese el valor para que la matriz se mueva a la posición de alineación e inspeccione los datos.

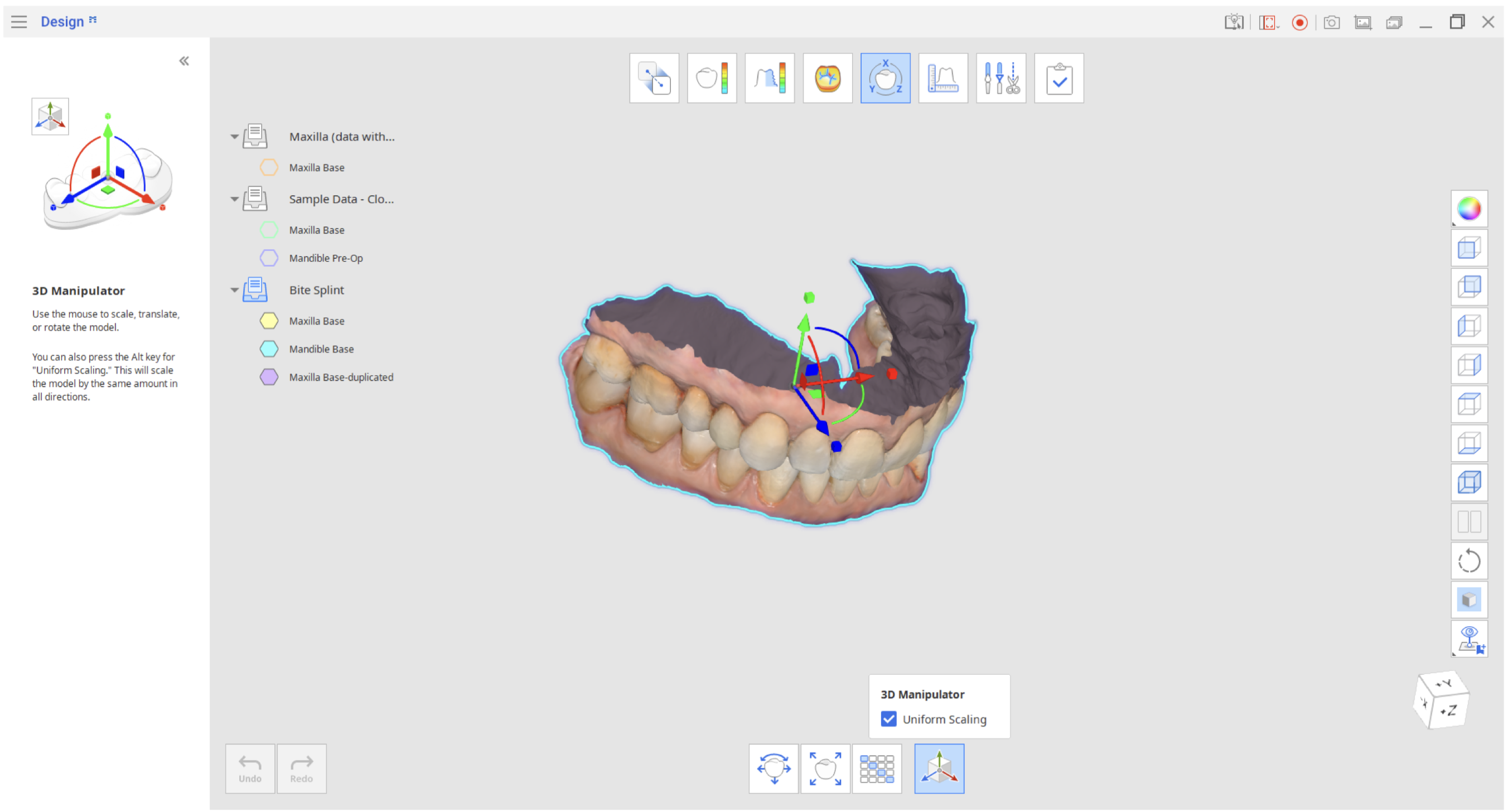

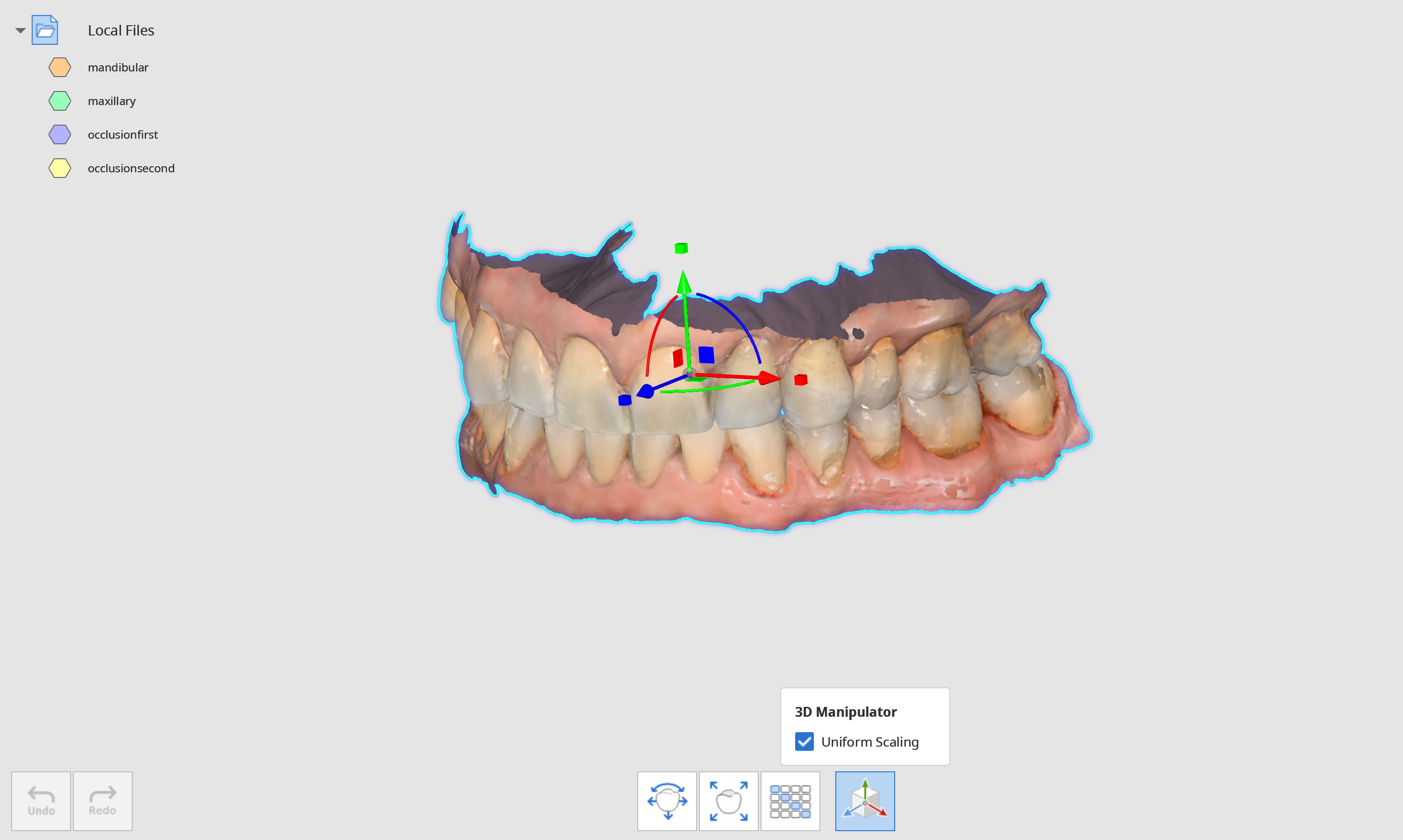

 Manipulador 3D

Use el manipulador en 3D Manipulator para escalar, trasladar o rotar el modelo. Marque "Escalado uniforme" para escalar el modelo con los mismos valores en todas las direcciones.
