Modo de visualización de la desviación

Modo de visualización de la desviación

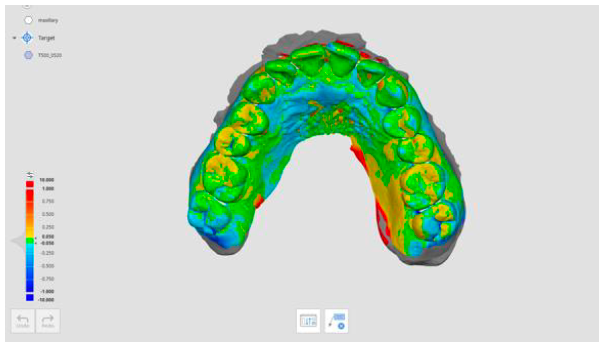

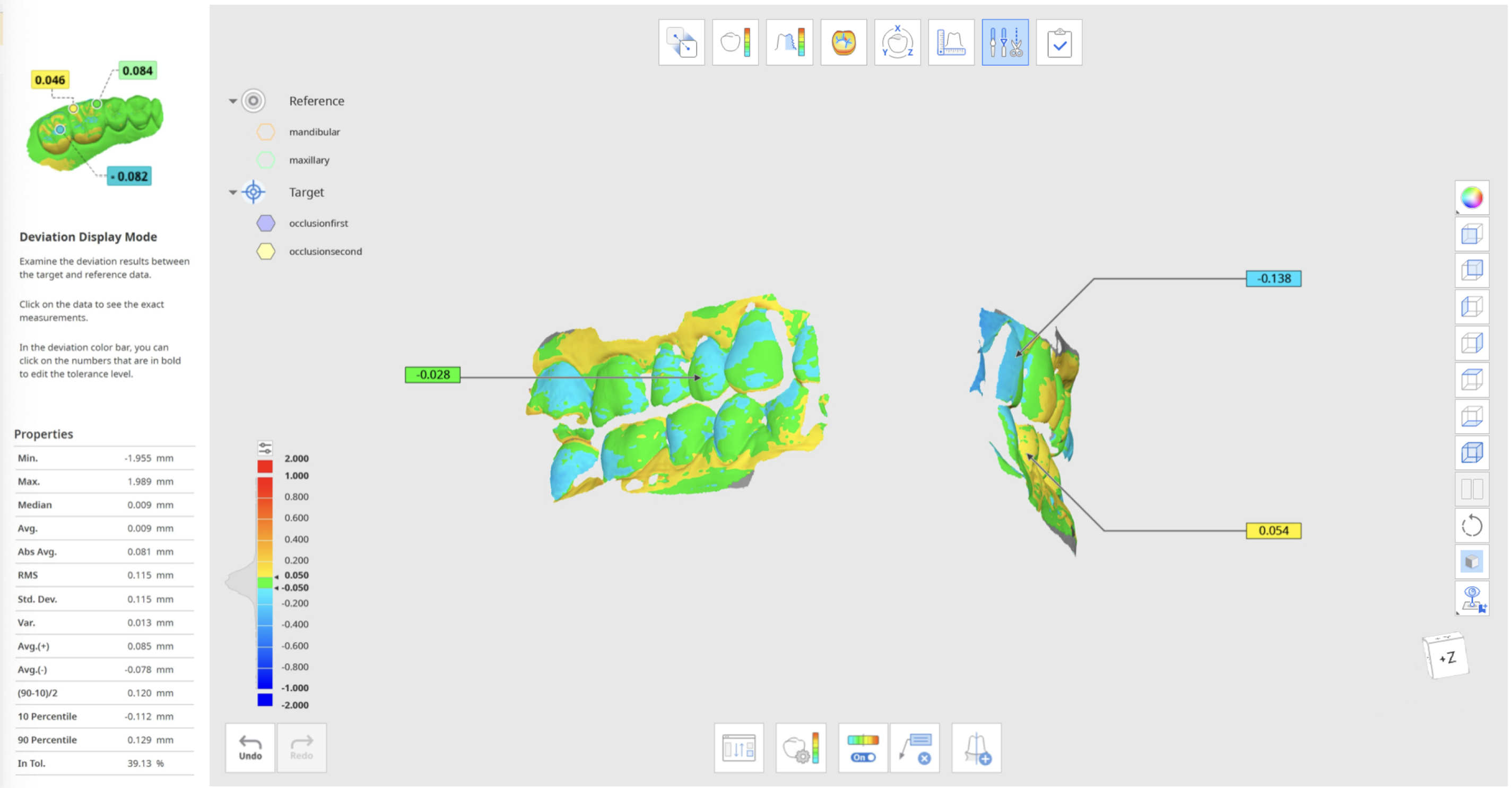

• Este modo muestra los resultados de la desviación entre los datos de objetivo y de referencia alineados, a través de un mapa de color.

❏ Caja de herramientas

• Volver a asignar datos de objetivo y de referencia: Permite cambiar la asignación de los datos de objetivo y de referencia.
• Eliminar resultados de medición: Elimina los resultados de la desviación de los datos 3D haciendo clic uno por uno.
• Crear secciones: Crea las líneas de sección.

• Activar / desactivar mapa de color: esta opción activa / desactiva el mapa de color.
• Configuración de desviación: puede configurar las opciones para calcular la desviación.

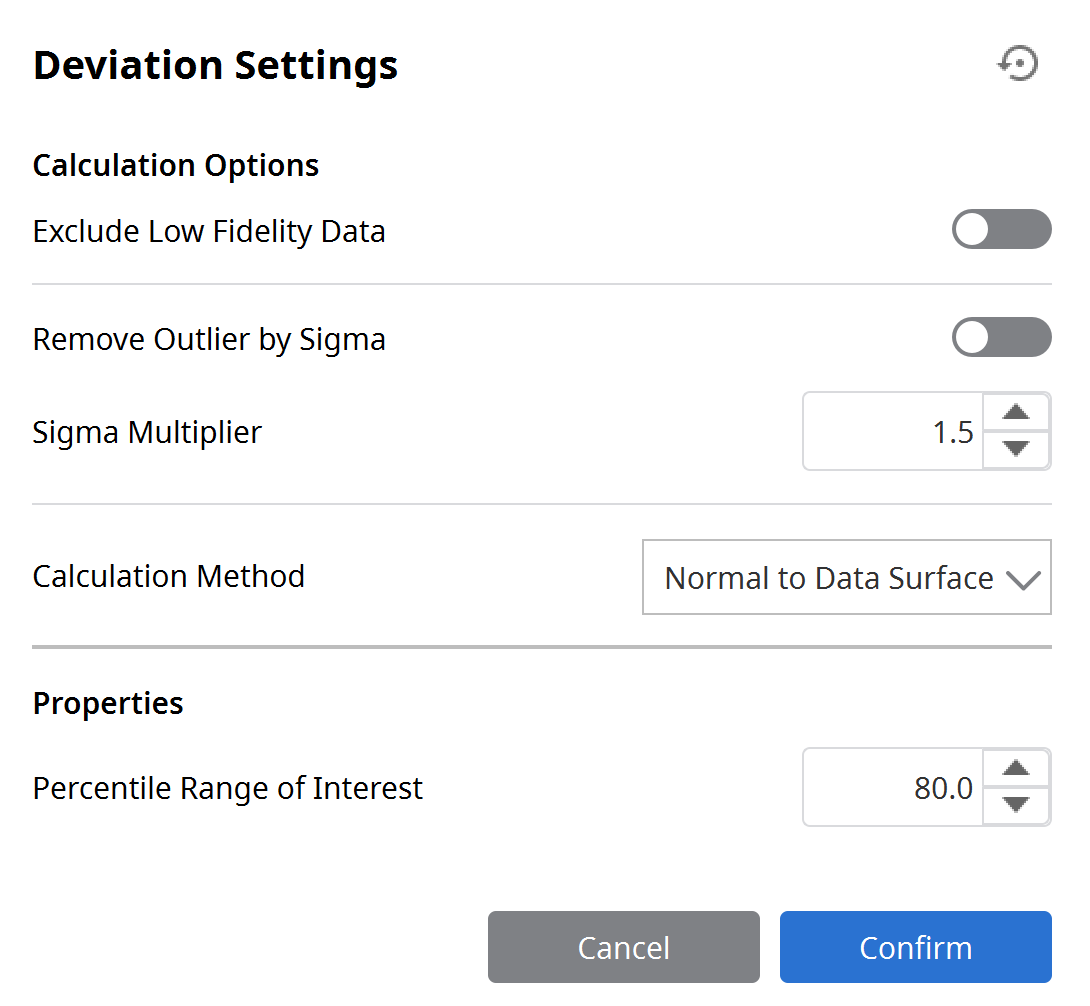

❏ Ajustes de desviación

Excluir datos de baja fidelidad

• Se utiliza para excluir los datos de límite de baja fidelidad al calcular la desviación de datos.

Eliminar valores atípicos por Sigma

• Se usa para ingresar el valor Sigma y usarlo para excluir los valores atípicos al calcular.
• En el caso de 1 sigma, solo los datos que se encuentran dentro de 1 sigma (desviación estándar) se utilizan para el cálculo basado en las desviaciones positivas y negativas.
• En el caso de n-time sigma, solo los datos que se encuentran dentro de n-time sigma (desviación estándar) se utilizan para el cálculo basado en las desviaciones positivas y negativas.

Método de cálculo

• Puede elegir entre el vector normal y la posición más cercana al calcular la desviación de datos.

Rango de percentiles de interés

• Se utiliza para establecer el rango de percentiles que se muestra en las Propiedades en el lado izquierdo de la ventana del programa. Si ingresa "80", mostrará el percentil 10 y el percentil 90.
• Puede personalizar el valor máximo de desviación y la tolerancia aceptable haciendo clic en los números en negrita.
• Ajuste la barra de resolución ubicada encima de la barra de color. La gama de colores se divide aún más cuando la resolución es más alta.

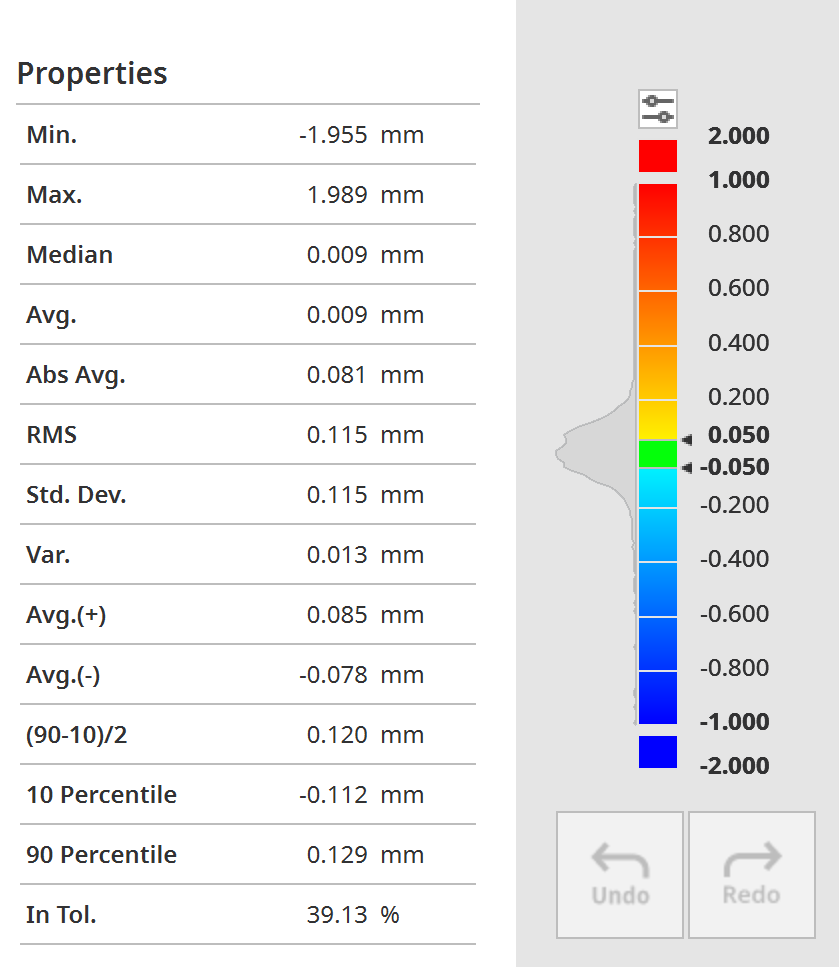

• Min: El mayor valor de desviación negativa.
• Max: El mayor valor de desviación positiva.
• Median: El valor que separa la mitad superior de la mitad inferior de una muestra de datos.
• Avg (average): El promedio de todos los valores de desviación.
• Abs Avg. (absolute average): El promedio de las desviaciones absolutas.
• RMS (root mean square): la raíz cuadrada de las medias de los cuadrados de los valores de desviación.
• Std. Dev. (standard deviation): una estadística que mide la dispersión de un conjunto de datos en relación con su media y se calcula como la raíz cuadrada de la varianza. La desviación estándar refleja la dispersión de la distribución. La curva con la desviación estándar más baja tiene un pico alto y una dispersión pequeña, mientras que la curva con la desviación estándar más alta es más plana y amplia. Cuando se comparan varios datos, un valor de desviación estándar más pequeño significa que los datos están más cerca entre sí que en el caso de un valor de desviación más grande.
• Var. (variance): una medida de dispersión, es decir, qué tan lejos está un conjunto de datos de su valor promedio.
• Avg.(+): El promedio de los valores positivos de los valores de desviación.
• Avg.(–): El promedio de los valores negativos de los valores de desviación.
• (90–10)/2: El valor del percentil 90 menos el percentil 10 dividido por 2.
• 10 percentile: valor del 10% de los valores de desviación.
• 90 percentile: valor del 90% de los valores de desviación.
• In Tol.(tolerance): El porcentaje de variaciones dentro del rango de tolerancia (indicado en verde) establecido por el usuario.



❏ Ajustar la barra de color

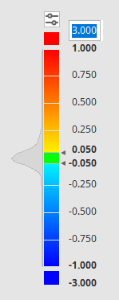

• Puede personalizar el valor máximo de la desviación de la tolerancia aceptada haciendo clic en los números en negrita.

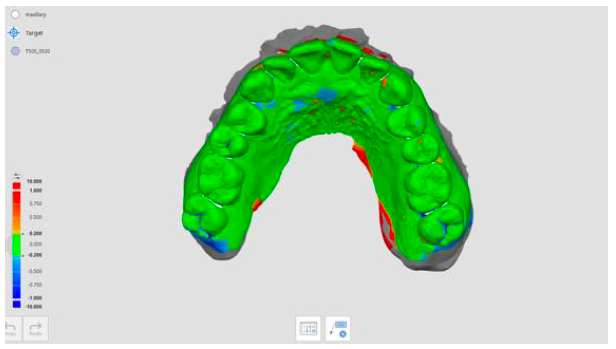

Tolerancia aceptada: 0,20 mm

Tolerancia aceptada: 0,05 mm

• Resolución: Ajuste la barra de resolución localizada sobre la barra de color. Como más alta sea la resolución, el rango de colores será dividido en más clases.

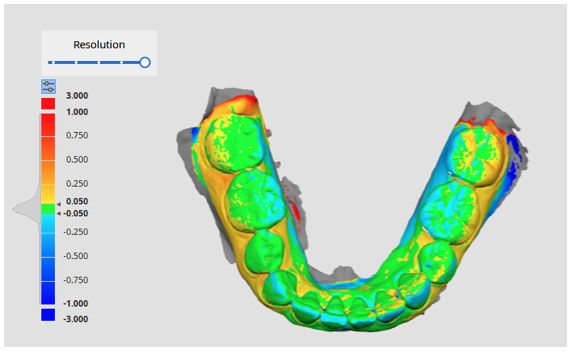

: Resolución: alta

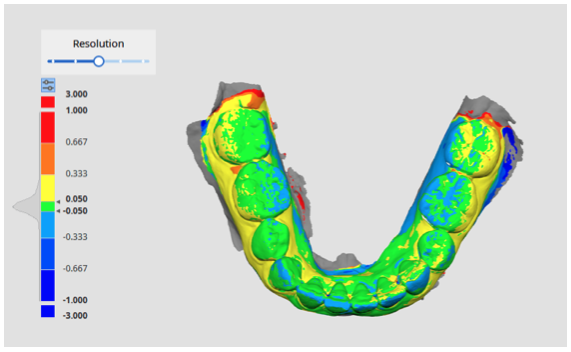

: Resolución: Media

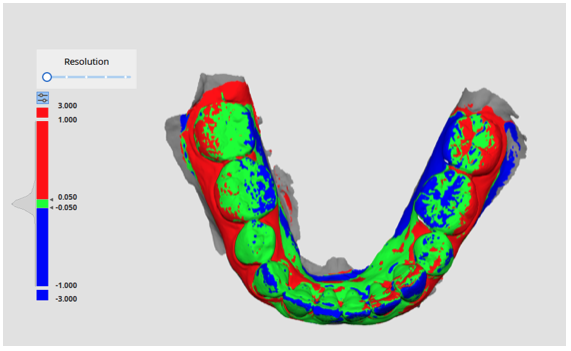

          : Resolución: baja

• Para comprobar la medida exacta, haga clic en la posición de los datos.

💡 Acerca de la vista de árbol

• La vista de árbol en el modo de visualización de la desviación muestra los datos agrupados en datos de objetivo y de referencia.
• Puede controlar los datos fácilmente ocultando, mostrando o cambiando su trasparencia, uno por uno o como grupo. Utilice el botón derecho del ratón para ver las opciones de cada grupo de datos o de datos específicos.
