Modo de medición

Modo de medición

• Se utiliza para medir la distancia, el ángulo, la longitud y el área en los datos 3D.
• Puede medir los datos en su estado alineado o separado.
• Utilice la función "Separar datos" para separar los datos entre sí.

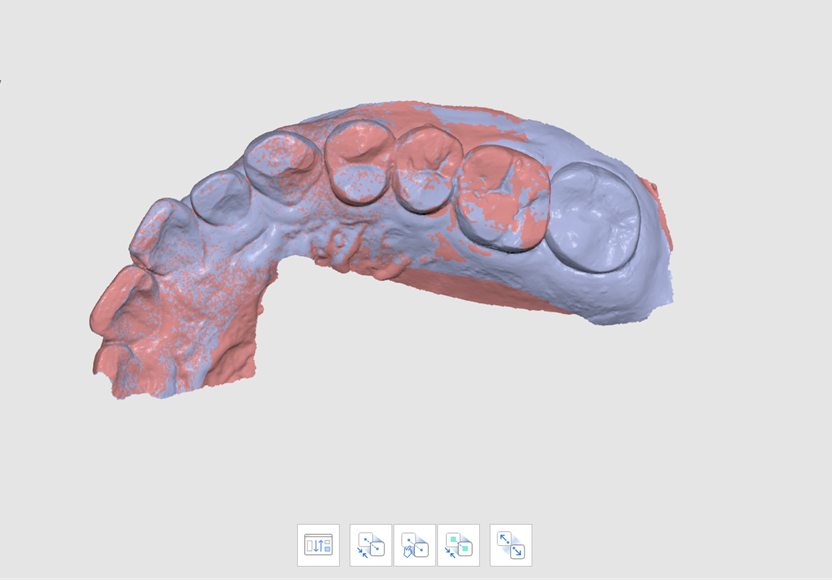

datos alineados

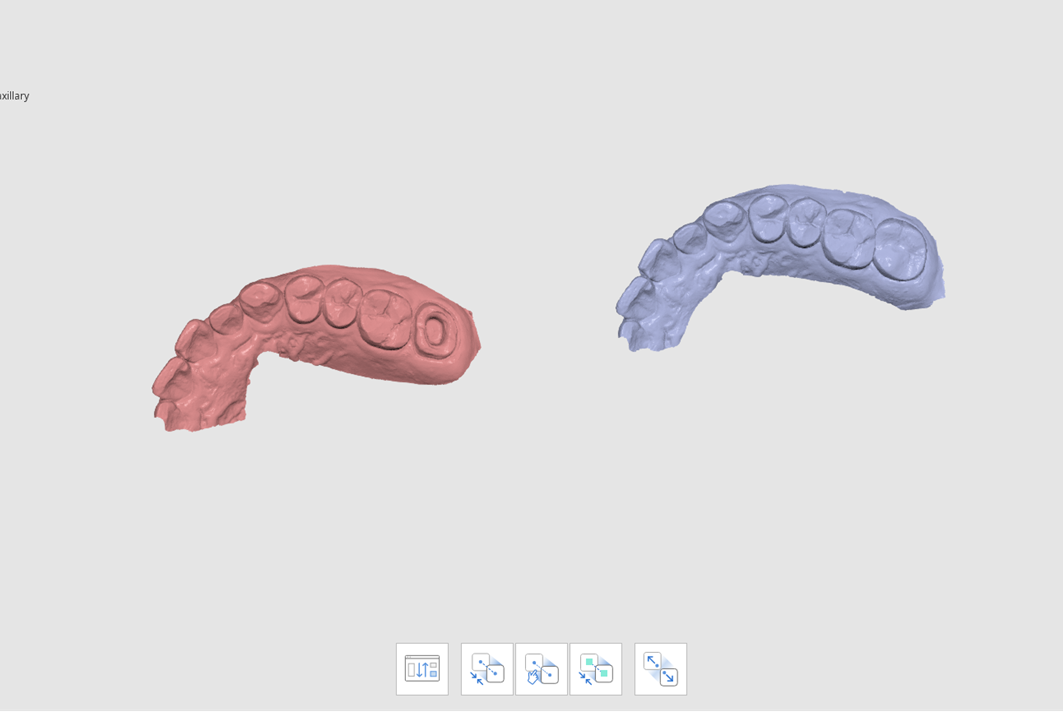

datos separados



❏ Caja de herramientas

• Crear secciones: Crea las líneas de sección.
• Visualizar perpendicularmente la línea de sección: Orienta la vista perpendicular a la línea de sección.
• Medir distancia por un punto: Mide la distancia más corta a la línea o datos 3D adyacentes.
• Medir distancia por dos puntos: measures the distance between two points.
• Medir distancia por tres puntos: Mide la distancia entre un punto y una línea definida por otros dos puntos.
• Medir ángulo por tres puntos: Mide el ángulo entre las líneas formadas por tres puntos.
• Medir ángulo por cuatro puntos: Mide el ángulo entre las líneas que se hacen a partir de cuatro puntos.
• Medir longitud por un punto: Mide la longitud de la línea de sección en un punto.
• Medir longitud por dos puntos: Mide la longitud de la línea de sección en dos puntos.
• Calcular área por un punto: Calcula el área de la línea de sección por un punto.
• Calcular área por dos puntos: Calcula el área de la línea de sección por dos puntos.
• Calcular área por selección: Calcula el área seleccionada.
• Eliminar resultados de medición: Elimina los resultados del proceso de medición y las secciones haciéndoles clic a cada uno.



❏ Como utilizar el modo de medición

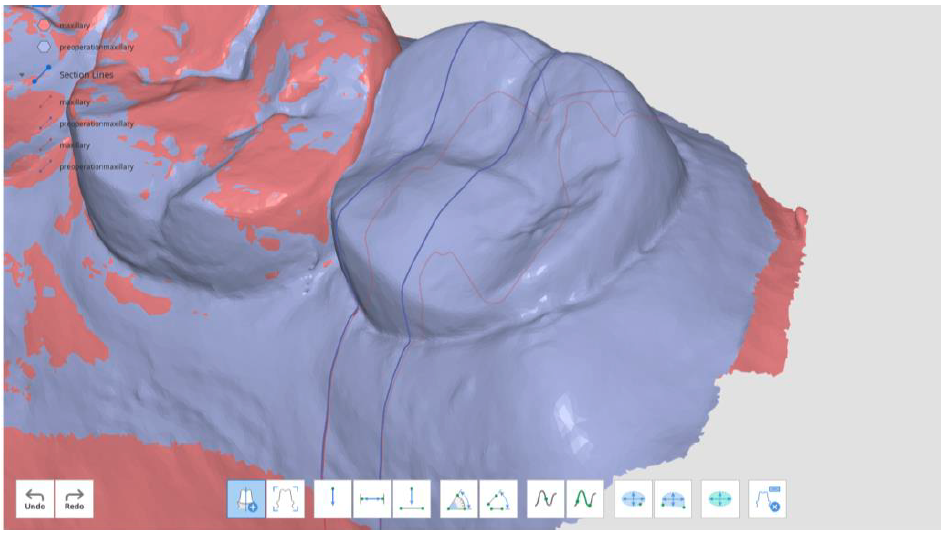

• Haga clic en "Crear secciones" para dibujar una linea en el área deseada para crear una sección. (Puede añadir múltiples líneas.)
• La visibilidad de la visualización de las secciones se puede controlar desde la vista de árbol.

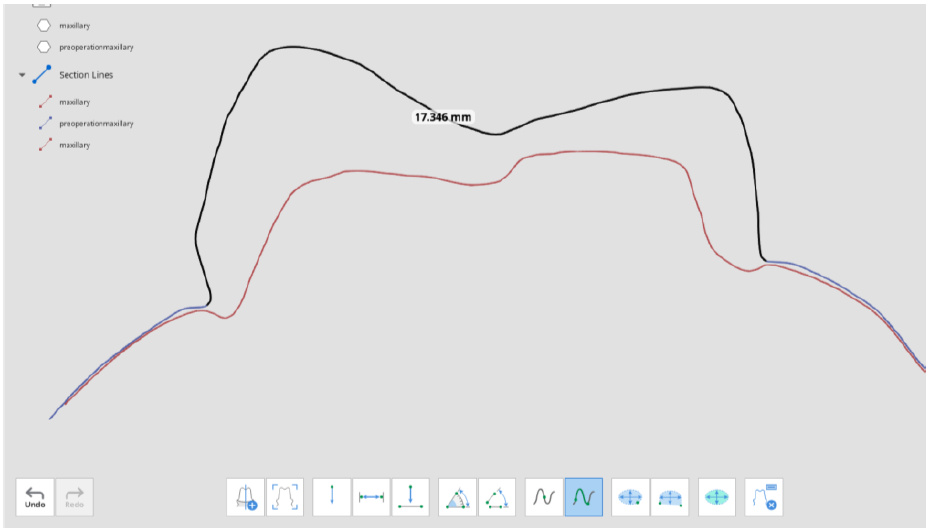

• Utilice las herramientas situadas a la parte inferior de la pantalla para medir la distancia, ángulo, longitud y área de los datos o las líneas de sección.

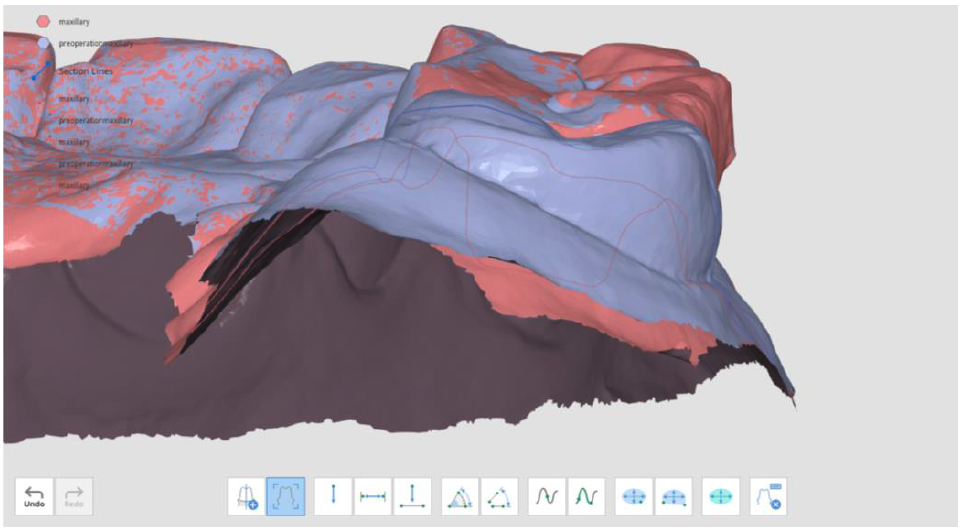

• Para cambiar la visualización, haga clic en el botón "eisualizar perpendicularmente la línea de sección". Haga clic en cualquiera de las líneas de sección para cambiar la visualización de los datos perpendicular a ellos.



❏ Medir distancia

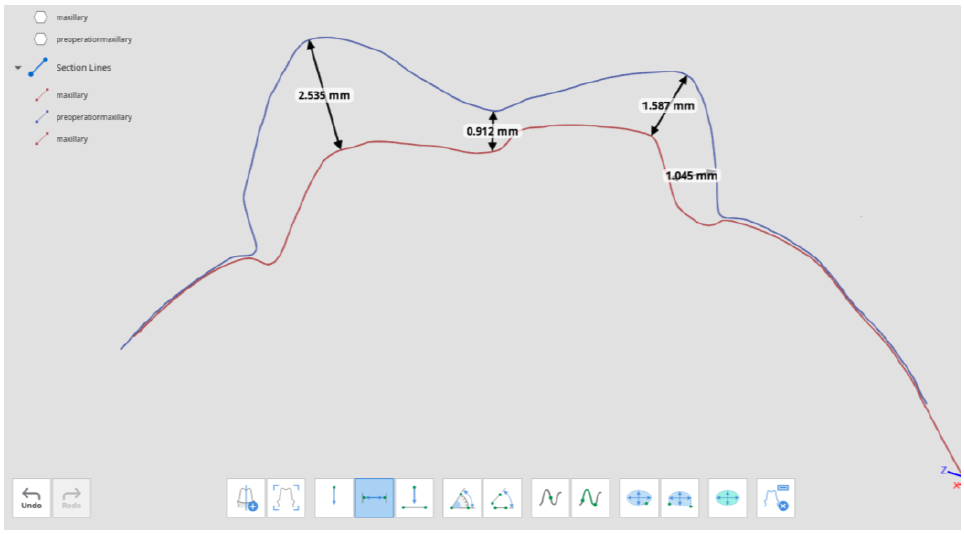

• Puede medir la distancia utilizando uno, dos o tres puntos.



❏ Medir ángulo

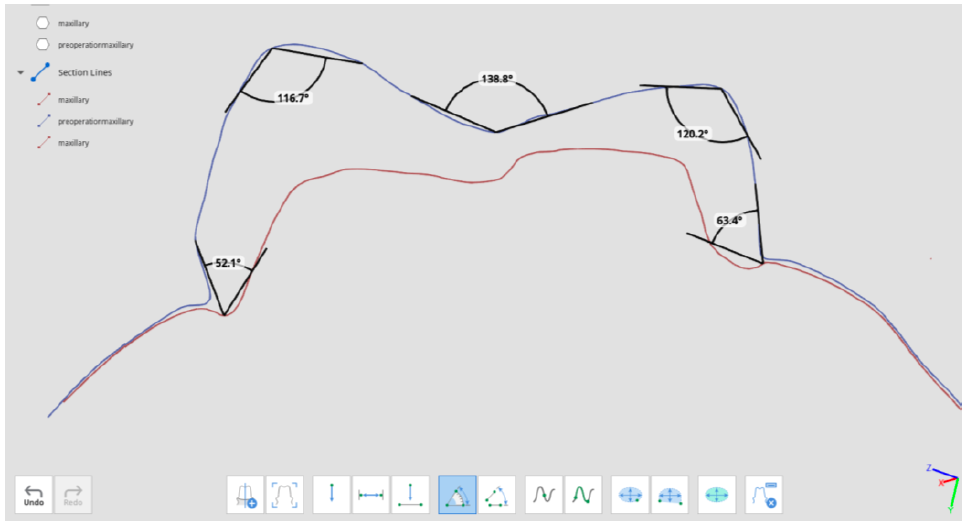

• Puede medir el ángulo utilizando tres o cuatro puntos.



❏ Medir longitud:

• Puede medir la longitud utilizando uno o dos puntos.



❏ Medir área de sección:

• Puede medir el área de sección utilizando uno o dos puntos.



💡  Las herramientas medir distancia y medir longitud también se pueden utilizar sin crear secciones.



❏ Medir área

• La herramienta "Medir área" permite medir el área seleccionando la porción de los datos deseada.

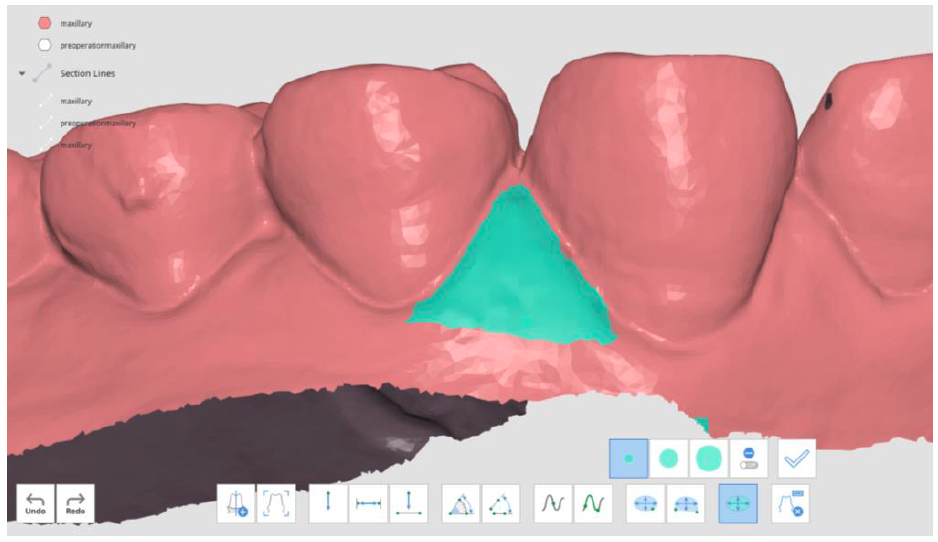

• Seleccione el área a calcular de los datos 3D.

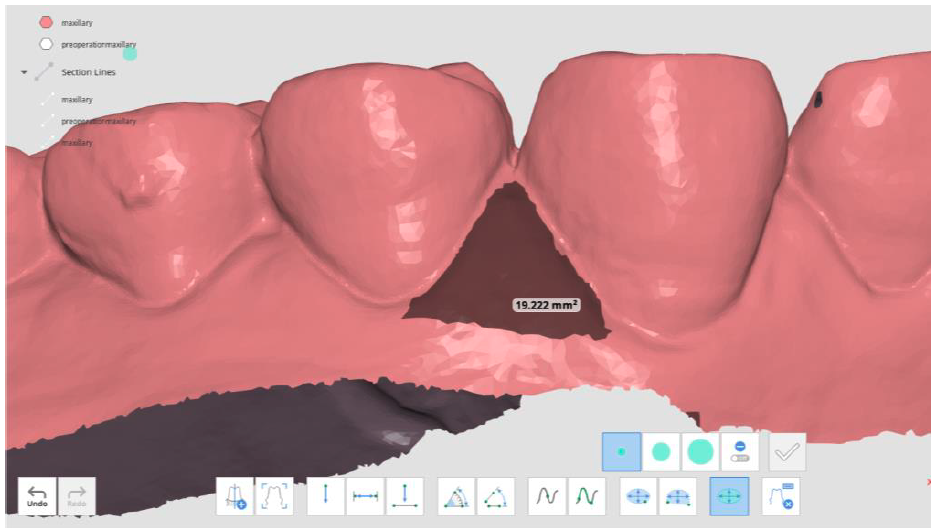

• Haga clic en el botón para medir el área seleccionada.

💡 Para eliminar mediciones, haga clic en el botón "Eliminar resultados de medición" y luego seleccione cualquier resultado en los datos. También puede hacer clic y arrastrar el ratón a través de todos los resultados de las mediciones para eliminarlos.
