Interfaz de usuario

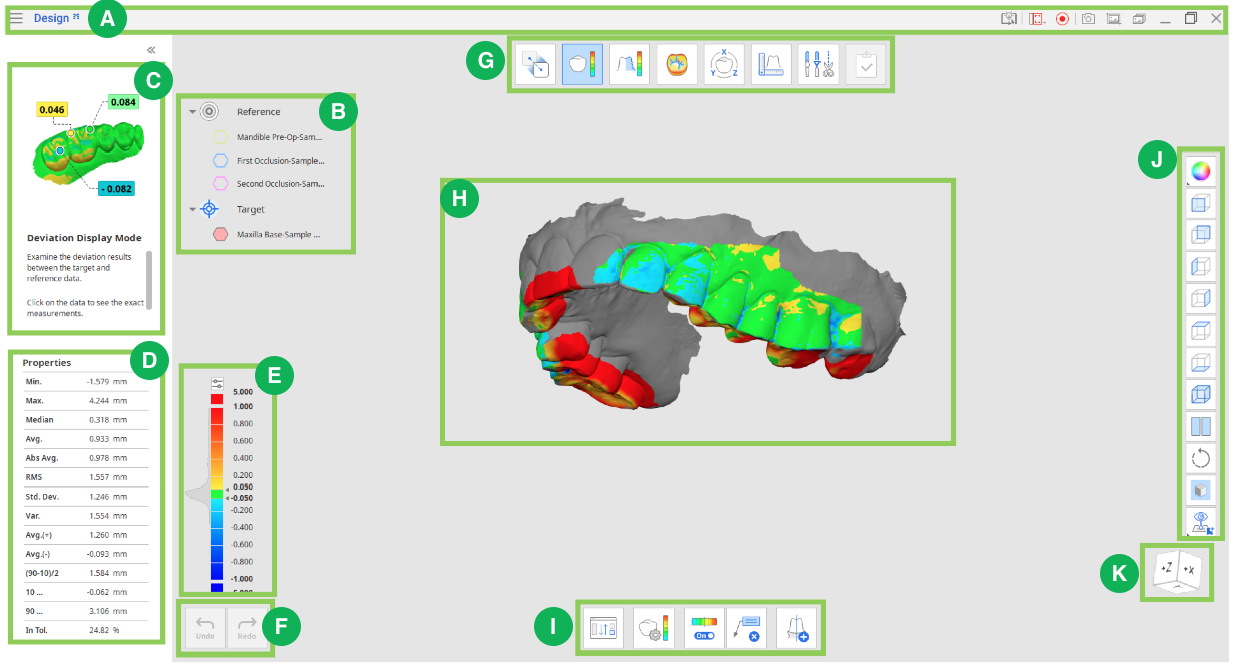

❏ Resumen

A.Barra de título

La barra de título consta de las siguientes opciones.

• Menú: El menú incluye herramientas para administrar las opciones del proyecto y muestra los detalles de la aplicación.
• Centro de ayuda: se usa para ir a la página del Centro de ayuda de Medit.
• Seleccione el área de captura de video: seleccione el área que se grabará para la captura de video.
• Iniciar grabación de video: inicie la captura de video.
• Captura de pantalla: captura la pantalla. Puede seleccionar el área de forma automática o manual. El área de selección automática consiste en el área del programa y el área 3D principal.
• Configuración de captura de pantalla: configure los ajustes para tomar capturas de pantalla.
• Establezca un fondo transparente o blanco y elija ocultar todos los iconos.
• Administrador de capturas de pantalla: se utiliza para administrar imágenes de capturas de pantalla.
• Minimizar: Minimiza la ventana de la aplicación.
• Maximizar o restaurar: maximiza o restaura la aplicación.
• Salir: Cierra la aplicación.

B. Árbol de datos

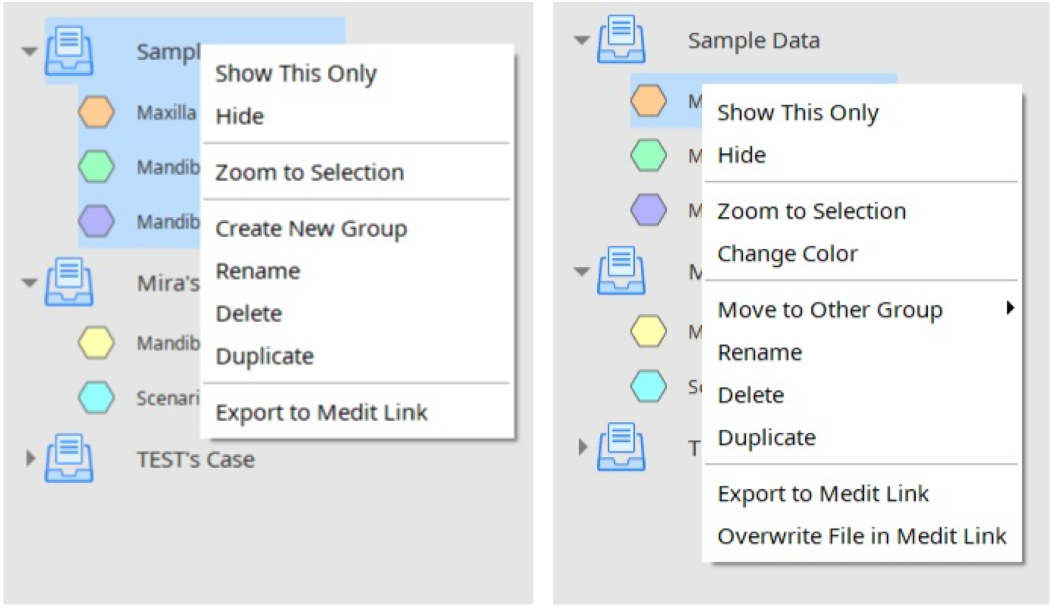

Haga clic con el botón derecho del mouse para ver las opciones para cada grupo de datos o datos específicos.

• Mostrar solo esto: Muestra solo los datos elegidos.
• Mostrar/Ocultar: ocultar o mostrar los datos elegidos.
• Zoom a la selección: Zoom para mostrar los datos seleccionados.
• Renombrar: cambie el nombre de los datos o el grupo.
• Eliminar: Elimina los datos de Medit Design.
• Exportar a Medit Link: exporta los datos seleccionados al caso de Medit Link como un archivo adjunto.
• Sobrescribir archivo en Medit Link: sobrescribe el archivo en Medit Link, reemplazando la versión anterior.
• Duplicar: Duplicar el archivo.
• Crear nuevo grupo: agregue un nuevo grupo de datos.
• Cambiar Color: Cambia el color de los datos seleccionados.
• Mover a otro grupo: Mueve los datos seleccionados a otro grupo de la lista.

💡Puede seleccionar varios datos en el árbol de datos y eliminarlos o copiarlos todos a la vez.

💡Tenga en cuenta que todos los comandos del menú contextual se proporcionan solo cuando está en el modo de descripción general.

C. Mensaje guía

D. Propiedades de los datos

E. Barra de colores

F. Deshacer/Rehacer

• : Se utiliza para deshacer la acción anterior.
• : Se utiliza para reiterar la acción anterior.

G. Modos

Los modos en Medit Design no están sujetos a ninguna secuencia en particular. Puede trabajar en datos 3D sin alineación previa.

• Modo de descripción general: importe, examine y elimine datos.

💡Haga clic en el icono de cualquier otro modo en el que esté trabajando para salir y volver al modo de descripción general.

• Alineación: alinee los datos objetivo y de referencia.
• Modo de visualización de desviación: vea el resultado de la desviación en los datos 3D.
• Modo de medición de rugosidad: vea la rugosidad de la superficie de los datos a través de un mapa de color.
• Modo de visualización de curvatura: vea la curvatura de los datos a través de un mapa de colores.
• Modo de transformación: transforme los datos de escaneo 3D girando, traduciendo, escalando o usando una matriz de transformación.
• Modo de medición: mida la distancia, el ángulo, la longitud y el área en los datos 3D o sus líneas de sección.
• Modo de edición: edite y recorte datos utilizando la amplia gama de funciones proporcionadas.
• Complete: "Sobrescribir" o "Exportar" archivos para guardar los cambios y cerrar el programa.

💡 Si desea mantener los resultados de la medición listos para la comunicación en Medit Link, tome una captura de pantalla con la herramienta "Captura de pantalla" ubicada en la barra de herramientas principal.

H. Vista de datos 3D

I. Caja de herramientas

• Las opciones de comando disponibles se muestran correspondientes a la etapa actual.

J. Barra de herramientas lateral

Modos de visualización de datos

• Con textura: se utiliza para ver los datos con información de color.
• Texturizado con bordes: se utiliza para mostrar los datos con información de color y bordes.
• Monocromo: Sirve para ver los datos en un solo color.
• Monocromo con bordes: Sirve para ver los datos en un solo color con los bordes.
• Estructura alámbrica: se utiliza para mostrar los datos solo como bordes.

Opciones de visualización de datos 3D

• +Vista del eje Z: vea la vista frontal.
• -Vista del eje Z: vea la vista posterior.
• + Vista del eje X: vea la vista izquierda.
• -Vista del eje X: Ver la vista derecha.
• +Vista del eje Y: Ver la vista superior.
• -Vista del eje Y: vea la vista inferior.
• Vista isométrica: Vea la vista isométrica.
• Vista dividida: habilite para trabajar con dos conjuntos de datos simultáneamente.
• Rotar: haga clic con el botón izquierdo y arrastre para rotar los datos.
• Configuración de la cuadrícula: se utiliza para configurar las opciones de visualización de la cuadrícula. Muestra u oculta la cuadrícula y controla su posición en relación con el modelo (activa o desactiva la superposición).

K. Ver cubo

• El cubo de vista muestra la orientación de la vista 3D, actualizada en tiempo real a medida que se gira la vista. Puede alinear la orientación de la vista haciendo clic en la cara del cubo.
