El flujo de trabajo de Medit Model Builder consta de 7 pasos, que deben seguirse en una secuencia específica.  Después de asignar los datos, el usuario procede al paso Vista general para revisar los datos de escaneo importados. Trabajar en los 3 pasos finales es opcional y el usuario puede proceder a “Completar” inmediatamente después de crear la base del modelo.

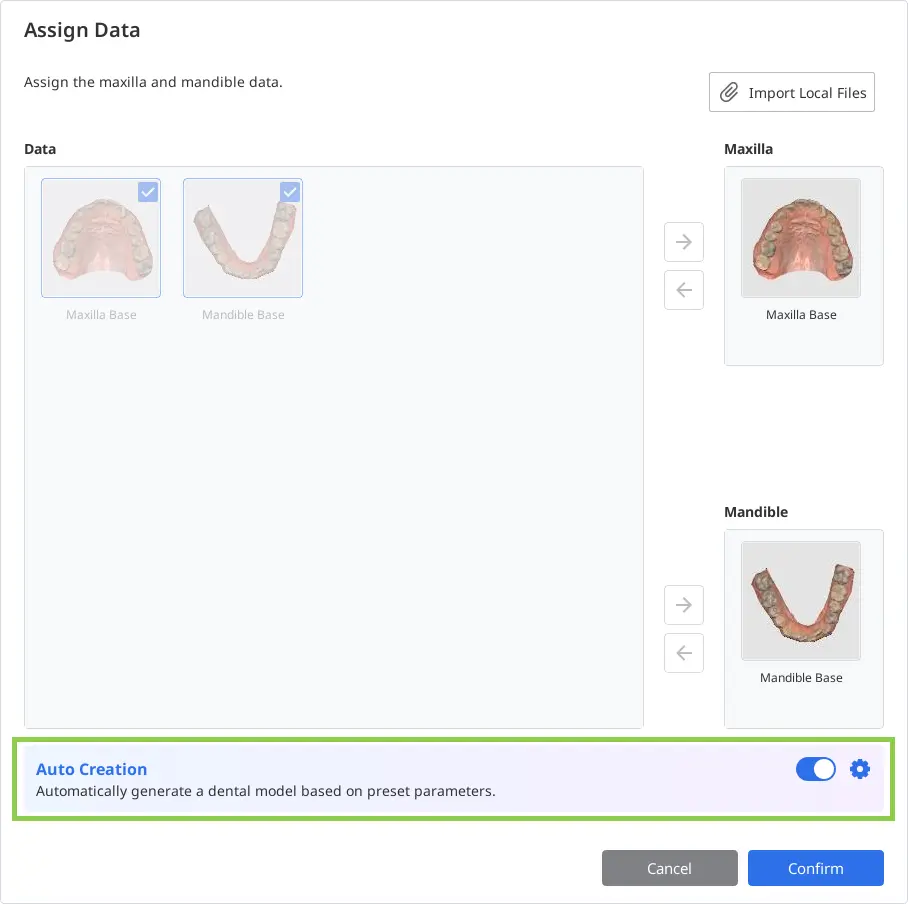

Creación automática

Al asignar datos de escaneo a un proyecto, los usuarios tienen dos opciones: pueden crear el modelo manualmente siguiendo cada uno de los pasos descritos anteriormente o habilitar el botón “Creación automática”. Cuando la creación automática está activada, el software genera automáticamente un modelo dental basado en los parámetros preestablecidos.

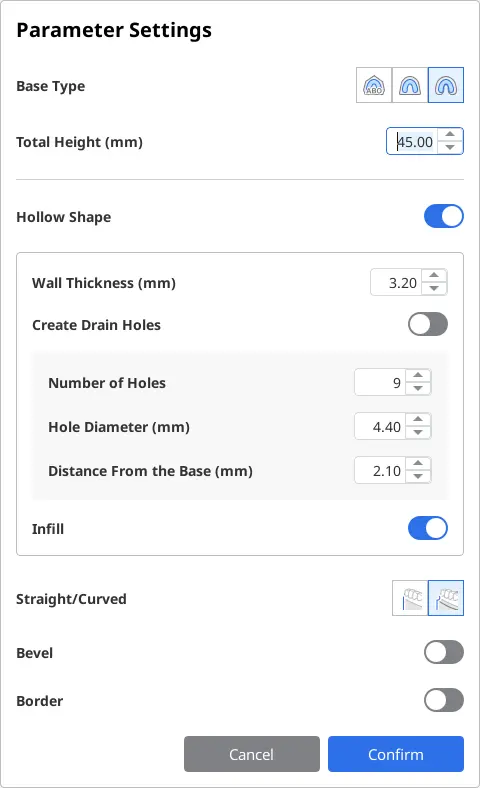

Los parámetros preestablecidos, que definen todos los aspectos del paso de Creación de base, se pueden revisar y modificar a través de “Configuración de los parámetros” antes de continuar con la Creación automática.

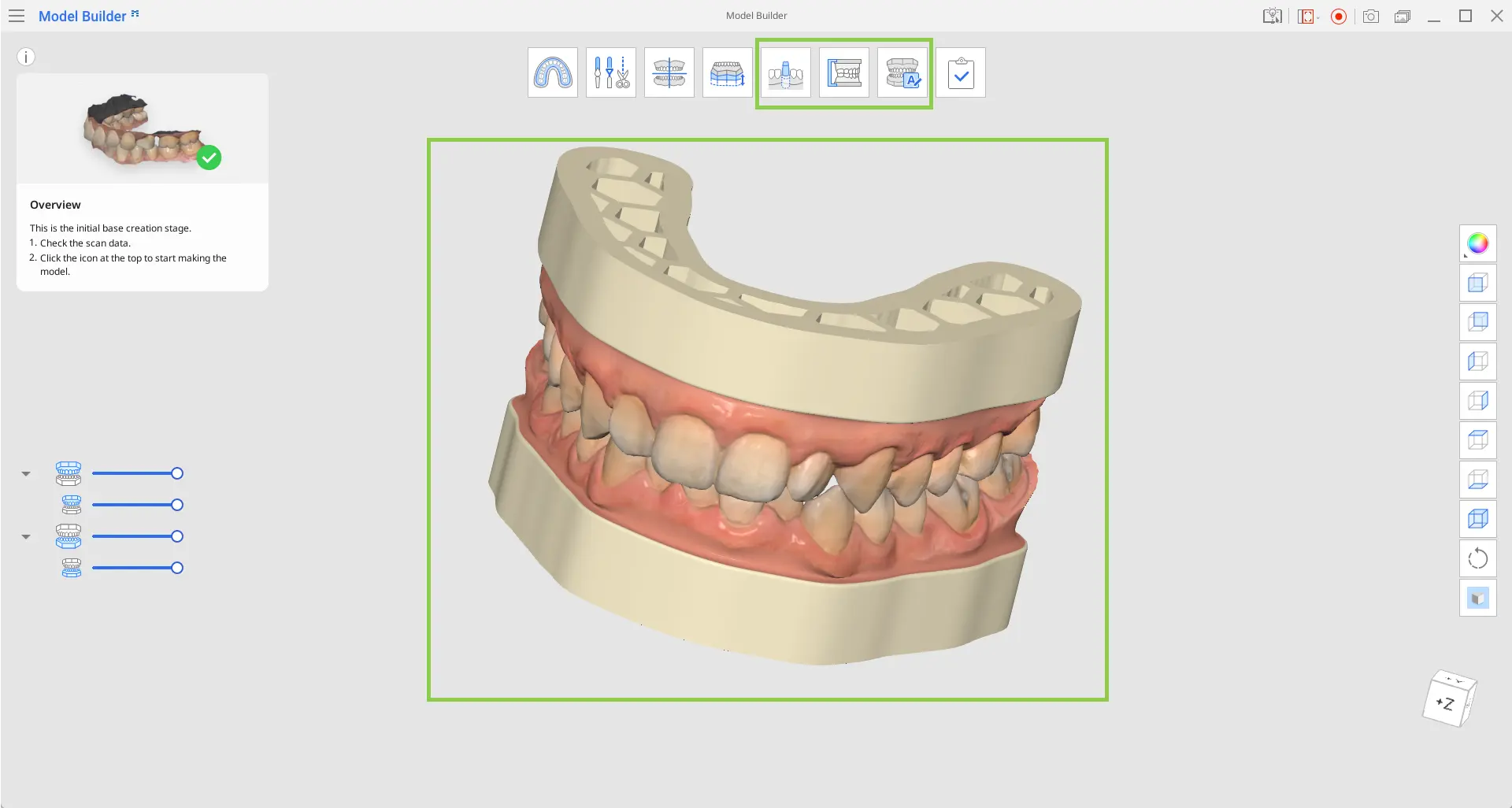

Una vez creado el modelo, el usuario pasa al paso de Descripción general, donde puede revisar el modelo generado, incluida su base completa. Después de esta revisión, el usuario puede proceder directamente a exportar e imprimir, o elegir personalizar aún más el modelo utilizando los tres pasos finales: agregar troqueles, accesorios y etiquetas si es necesario.

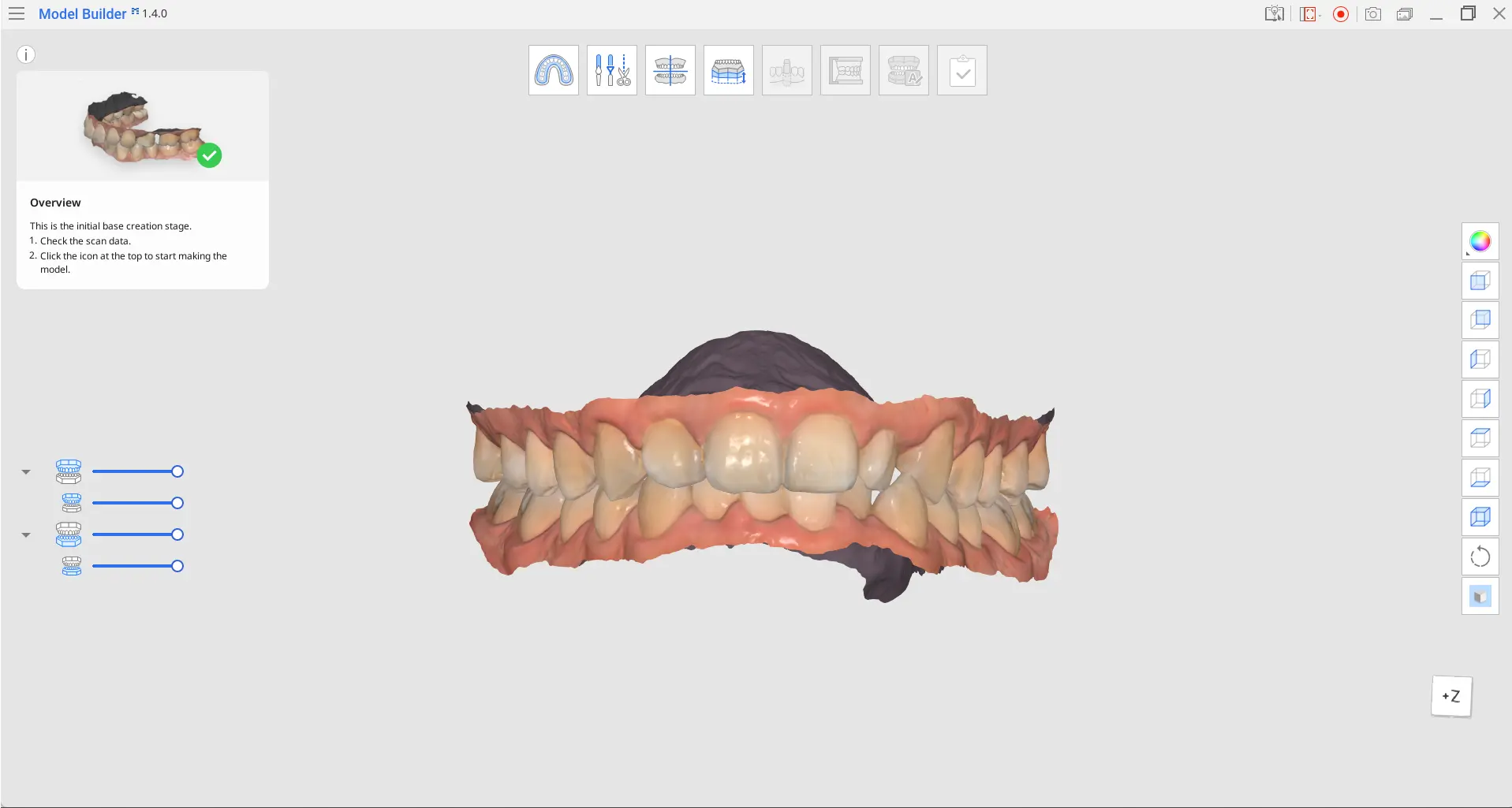

Vista general

La descripción general es la página de inicio de Medit Model Builder, donde se muestran los datos importados.

1. Verifique sus datos escaneados para detectar posibles agujeros o problemas que puedan requerir edición. Asegúrese de que los datos no se recorten demasiado cerca de los dientes e incluyan algunos datos de las encías.

2. Una vez que haya terminado, haga clic en el ícono "Designación de área" en la parte superior para comenzar a crear el modelo.

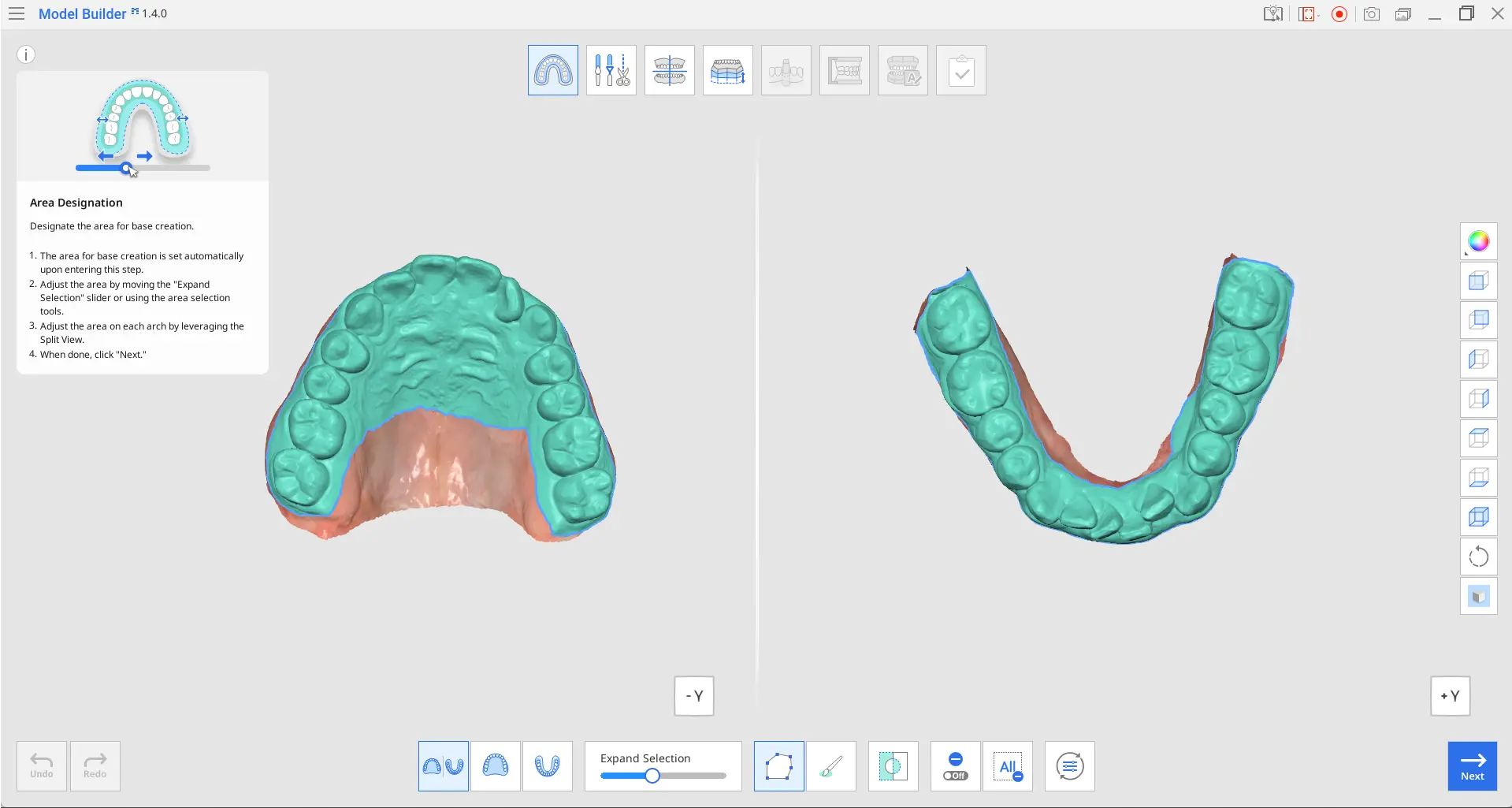

Designación del área

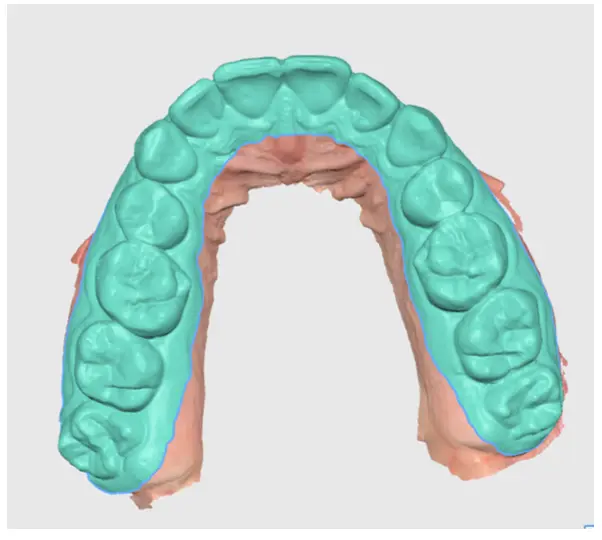

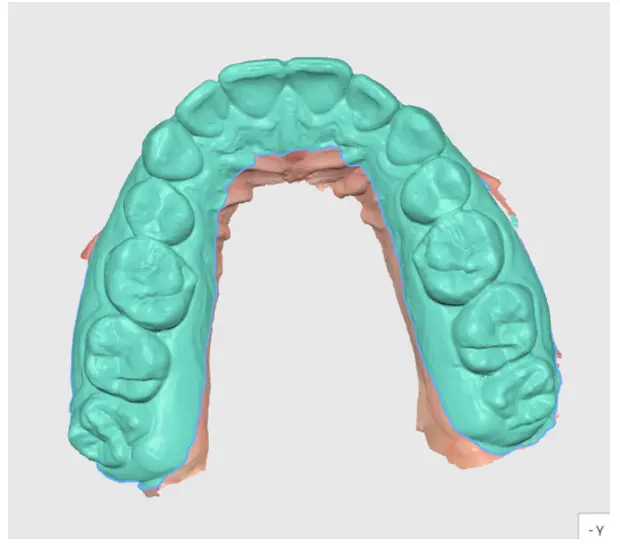

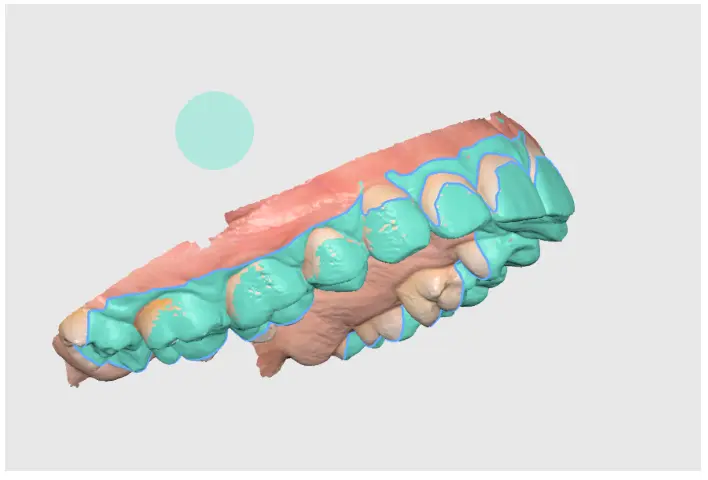

En el primer paso, se detecta automáticamente la parte de los dientes de los datos escaneados y se selecciona una sección de los datos para designar el área que se utilizará para crear la base del modelo. Aunque este paso está automatizado, se recomienda que el usuario revise la selección para garantizar la precisión.

Caja de herramientas

	Pantalla dividida	Muestra el maxilar y la mandíbula en vista dividida.
	Mostrar maxilar	Mostrar sólo el maxilar en la pantalla.
	Mostrar mandíbula	Mostrar sólo la mandíbula en la pantalla.
	Expandir selección	Amplíe el área seleccionada automáticamente en los datos de escaneo.
	Selección de línea poligonal	Selecciona todos los elementos dentro de la línea poligonal de la pantalla.
	Selección de pincel	Selecciona todas las entidades de un trayecto dibujado a mano alzada en la pantalla. Sólo se seleccionará la cara frontal. El pincel viene en 3 tamaños diferentes.
	Invertir área seleccionada	Invierte la selección.
	Modo de deselección	Cuando está activado, deselecciona el área utilizando distintas herramientas.
	Eliminar toda la selección	Elimina toda el área seleccionada.
	Restablecer	Deshace todas las acciones realizadas en este modo y restaura todos los elementos a sus posiciones originales.

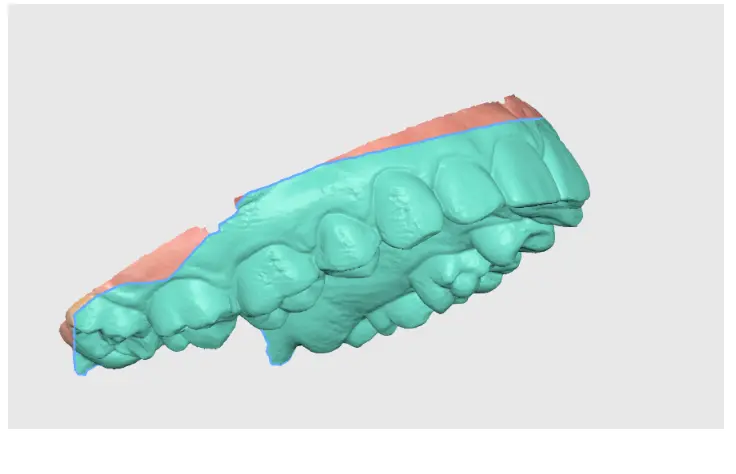

1. Si es necesario, ajuste el área de selección moviendo el control deslizante “Expandir selección” en la parte inferior de la pantalla.

Antes de “Expandir selección”	Después de “Expandir selección”

• Si por alguna razón los datos no se seleccionan automáticamente, puede utilizar otras herramientas de selección de datos para hacerlo manualmente: "Selección de línea poligonal" o “Selección de pincel”. La primera es útil para seleccionar tanto el frente como el interior de los datos.

Seleccionar con el pincel	Seleccionar con la herramienta de línea poligonal

2. Haga clic en “Siguiente” cuando haya terminado o seleccione el icono del siguiente paso en la parte superior.

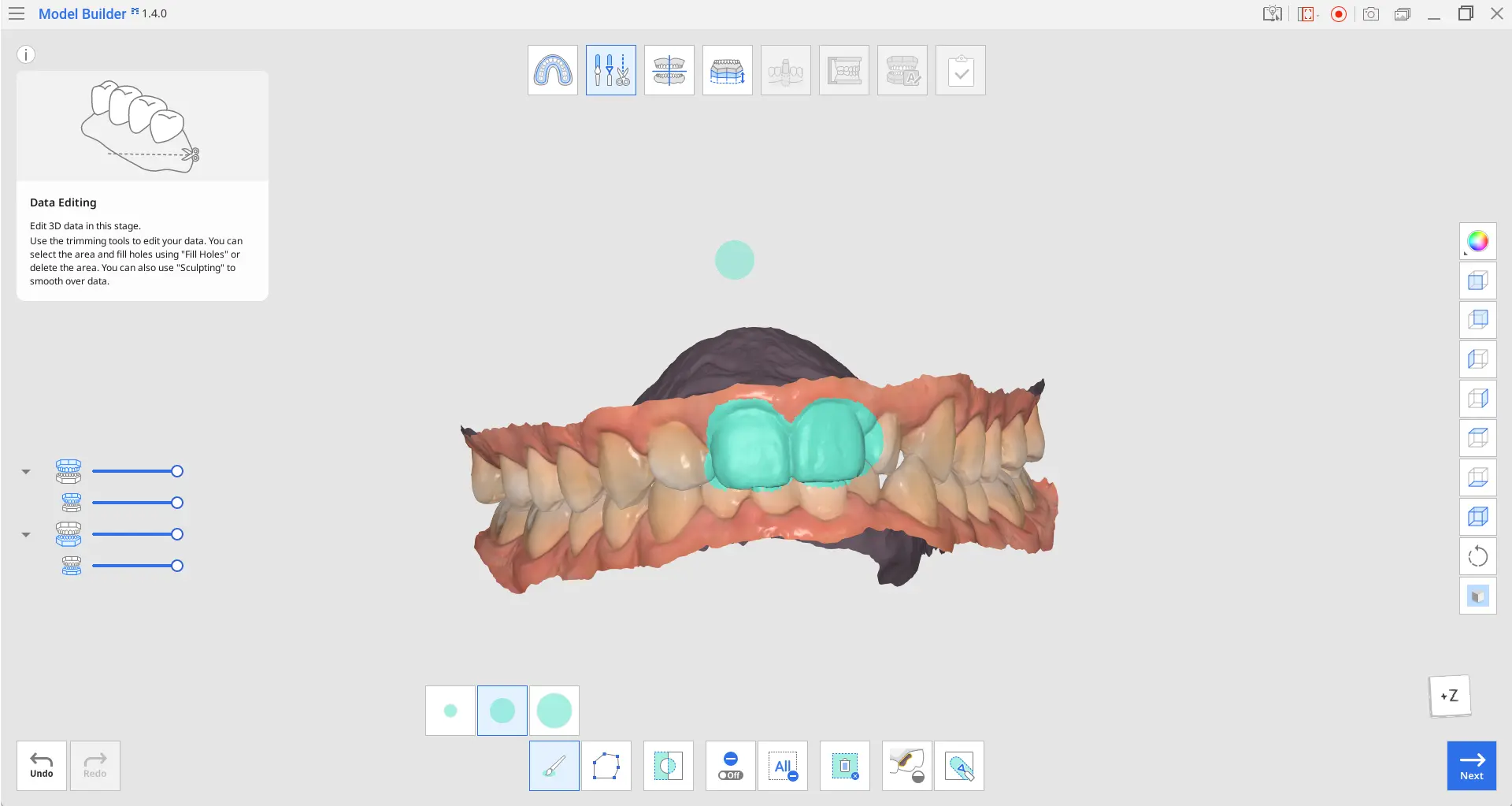

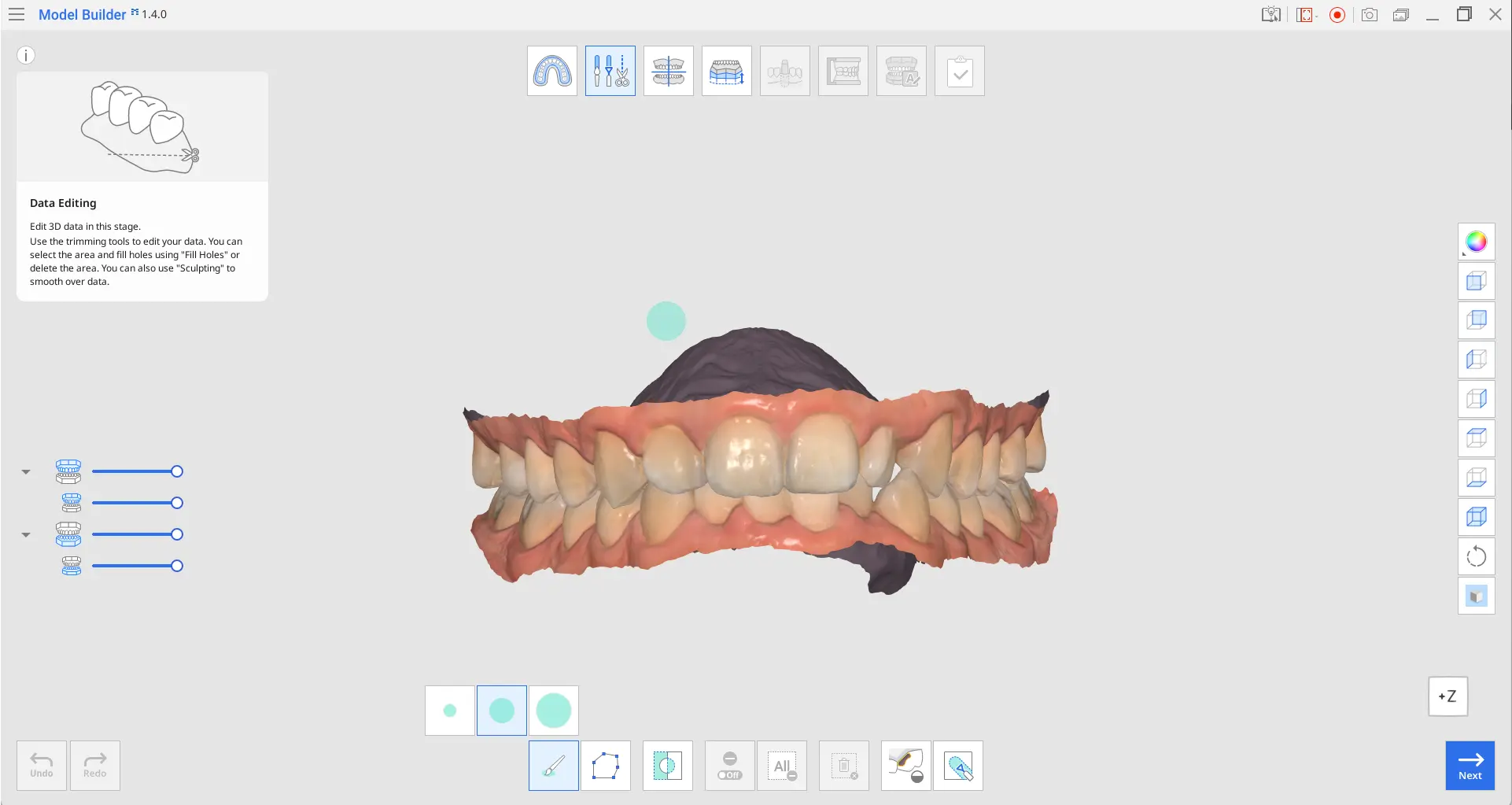

Edición de datos

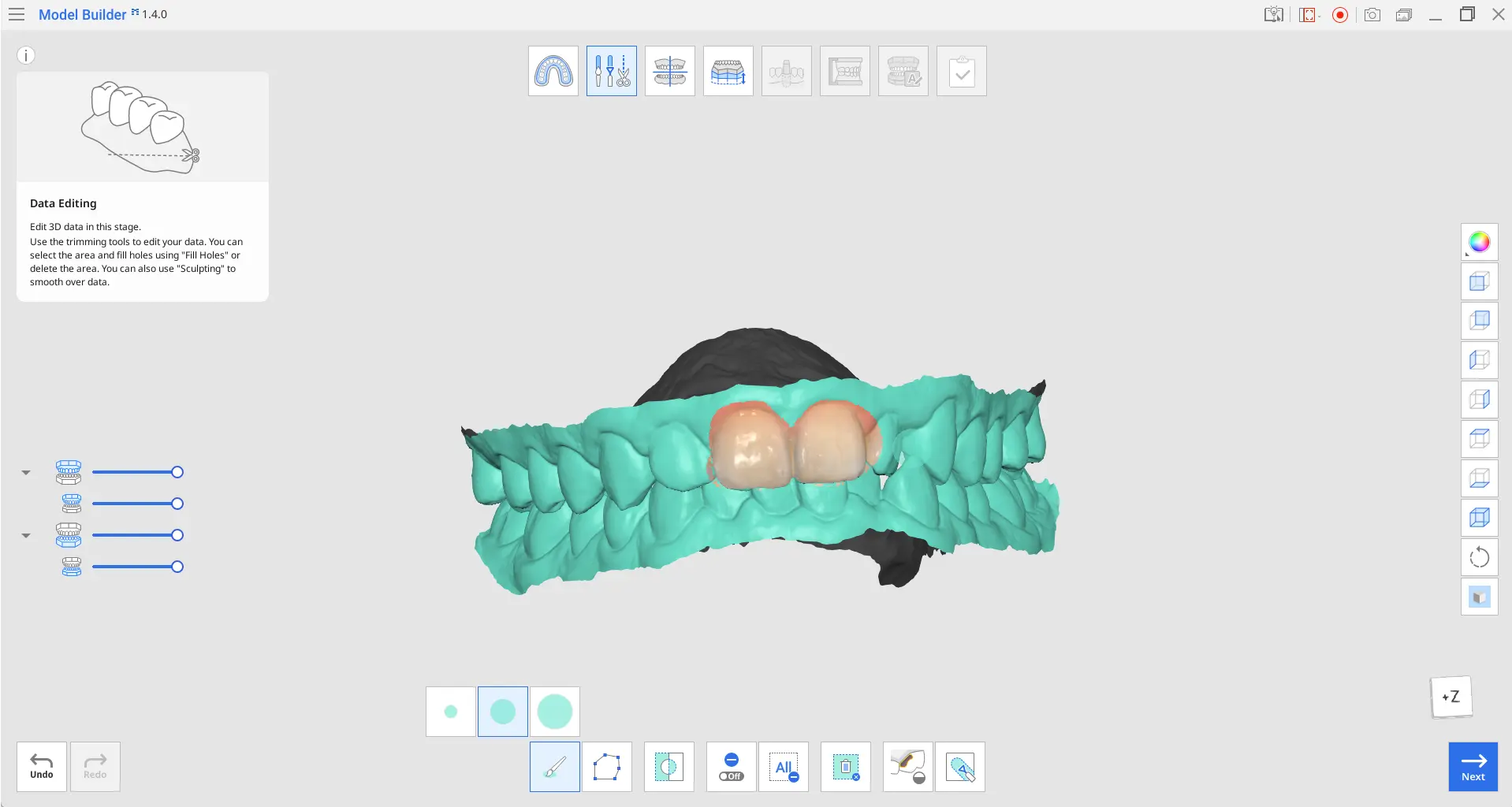

El objetivo de este paso es editar y preparar los datos escaneados para trabajos posteriores. El paso de Edición de datos proporciona herramientas para refinar los datos de escaneo importados, eliminando la necesidad de preparación en otros programas. Los datos de escaneo limpios garantizan un flujo de trabajo más rápido y resultados de diseño más precisos.

Utilizando las herramientas disponibles, los usuarios pueden recortar datos sobrantes o innecesarios, modificar la superficie de los datos y rellenar cualquier agujero que pueda haber.

Caja de herramientas

Cómo editar los datos

1. Utilice varias herramientas para seleccionar el área que desea editar.

2. Puede revertir la selección haciendo clic en “Invertir área seleccionada”.

3. Para eliminar el área seleccionada, haga clic en “Eliminar área seleccionada”.

Cómo rellenar agujeros en los datos

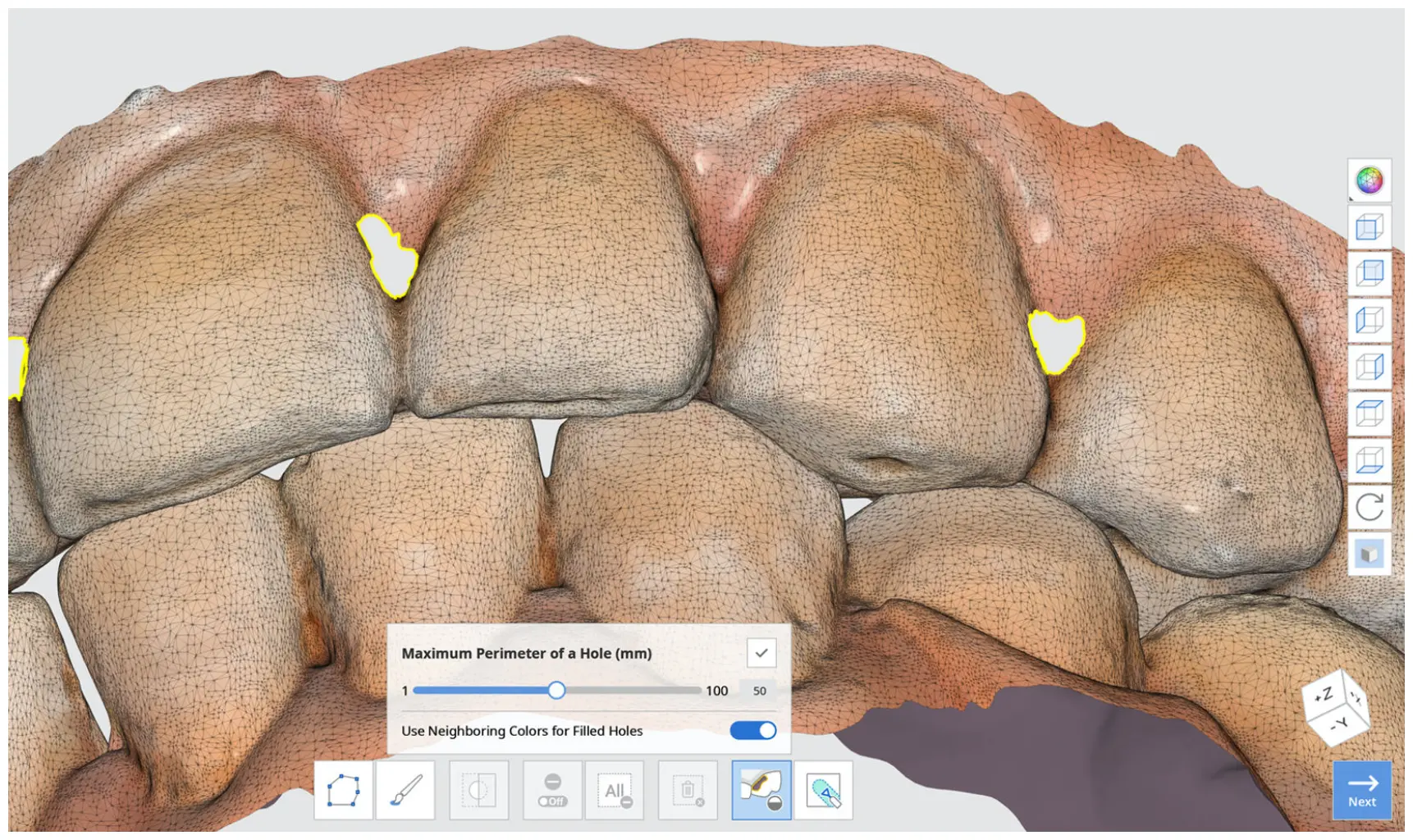

Con la función "Rellenar agujeros", puede rellenar los agujeros que quedan al escanear o rellenar las zonas borradas en el programa.

1. Perímetro máximo de un agujero (mm): Establezca el tamaño máximo de los agujeros (mm) a rellenar. Tenga en cuenta que no se rellenarán los agujeros que superen el tamaño establecido.

2. Utilizar colores vecinos para rellenar los agujeros: Cuando la casilla "Utilizar colores vecinos para rellenar los agujeros" está marcada, el programa utilizará los colores alrededor de los agujeros para rellenarlos. De lo contrario, las áreas rellenadas serán grises.

3. Pulse el botón "Aplicar" para aplicar los resultados.

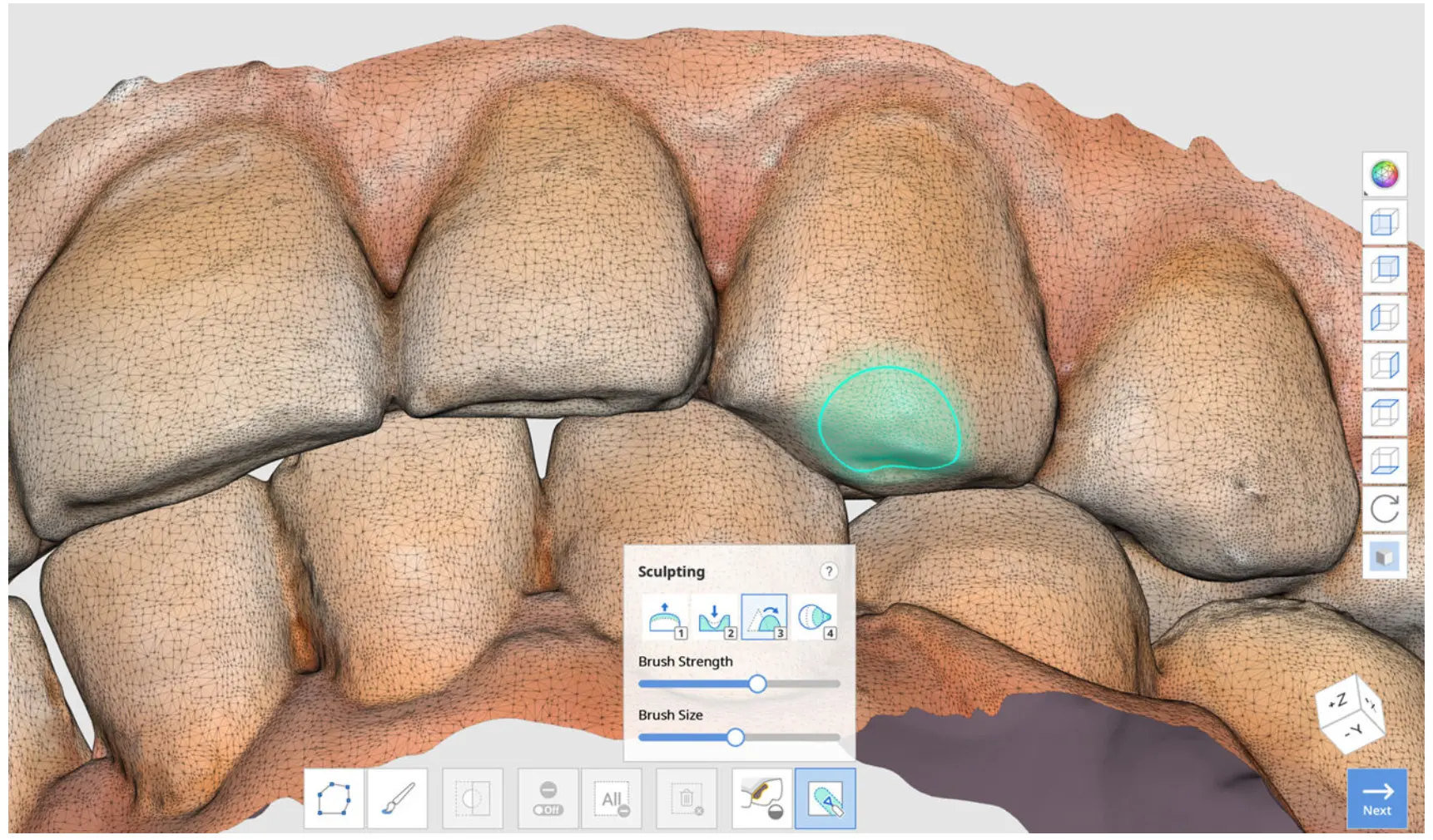

Cómo esculpir datos

Puede realizar cambios en los datos esculpiéndolos con herramientas como "Añadir", "Quitar", "Suavizar" o "Transformar".

Caja de herramientas: Esculpir

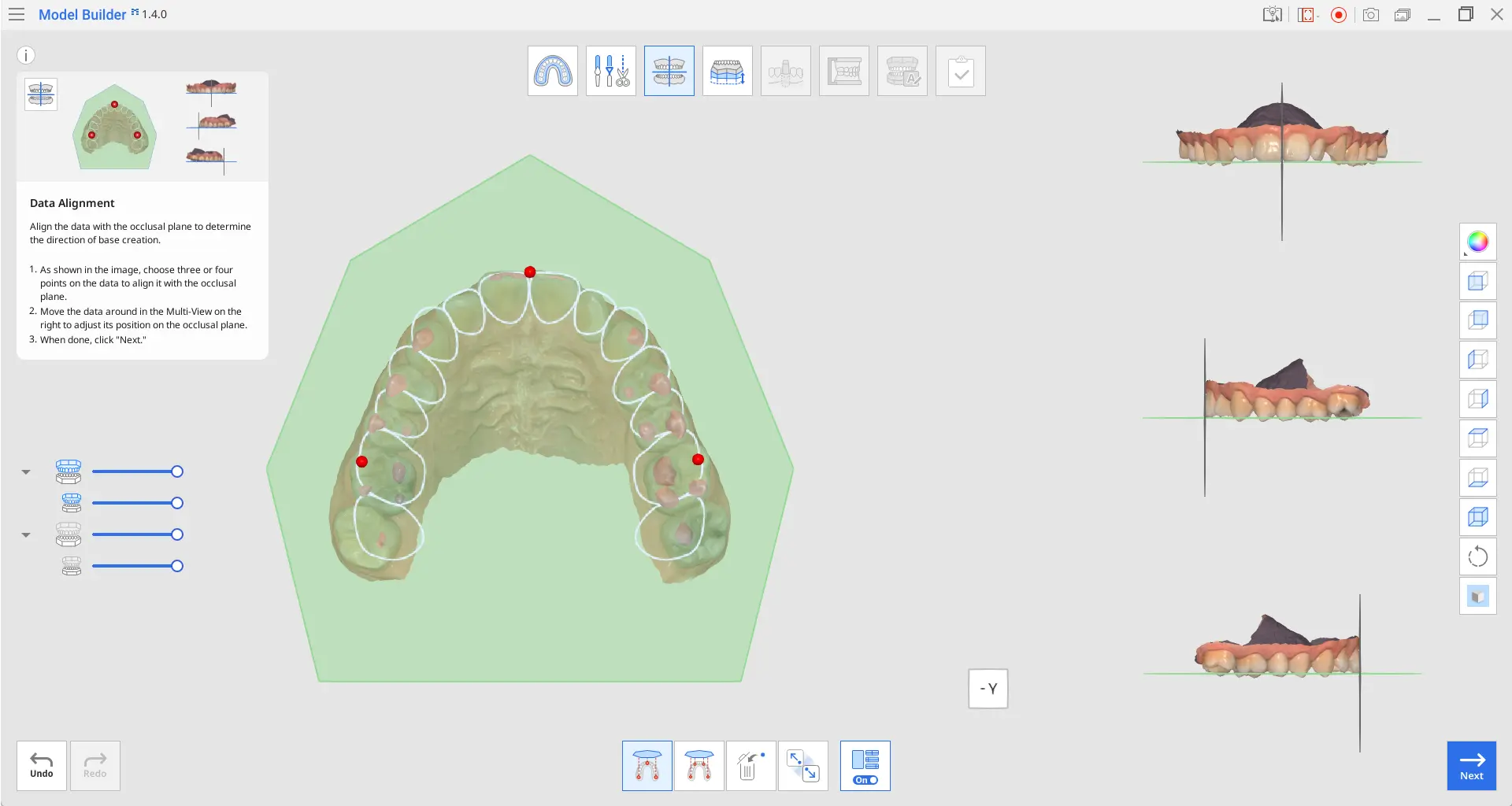

Alineación de datos

Alinee los datos con el plano oclusal virtual para colocar correctamente los datos en la base.

Si la alineación ya se ha realizado en Medit Scan for Clinics o Medit Scan for Labs, puede omitir este paso. No obstante, se recomienda verificar la alineación para garantizar la correcta colocación de los datos en la base.

Caja de herramientas

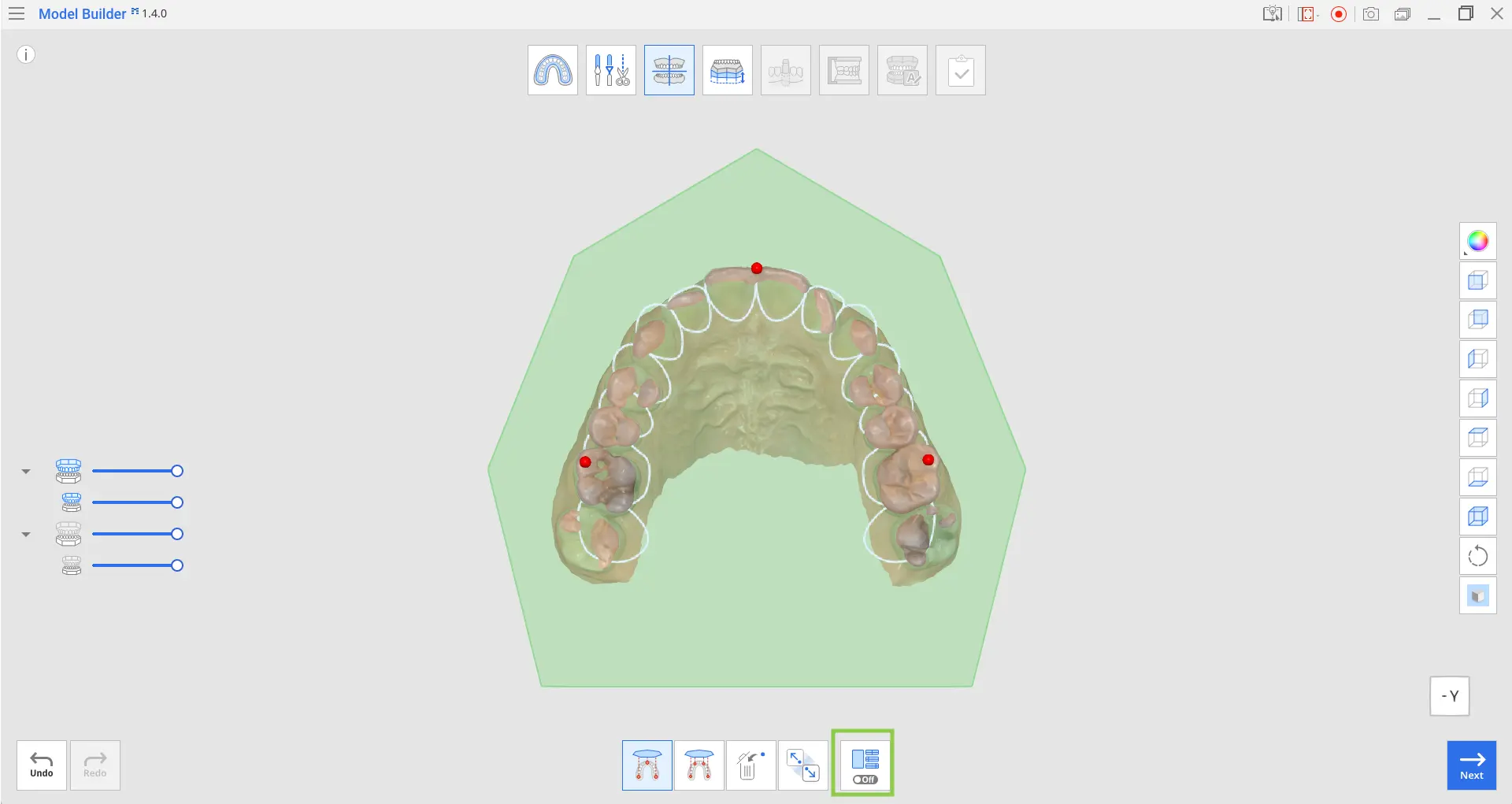

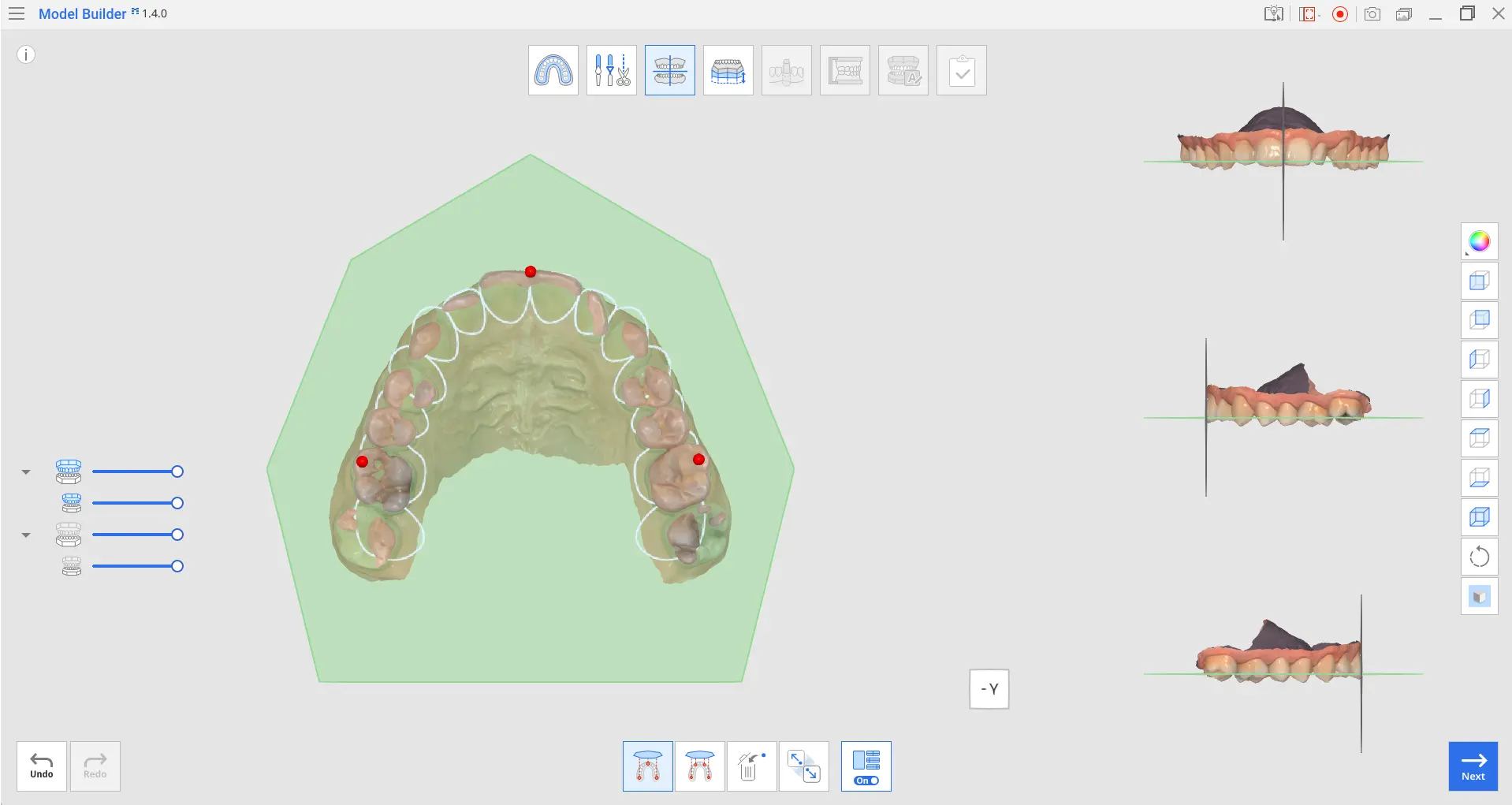

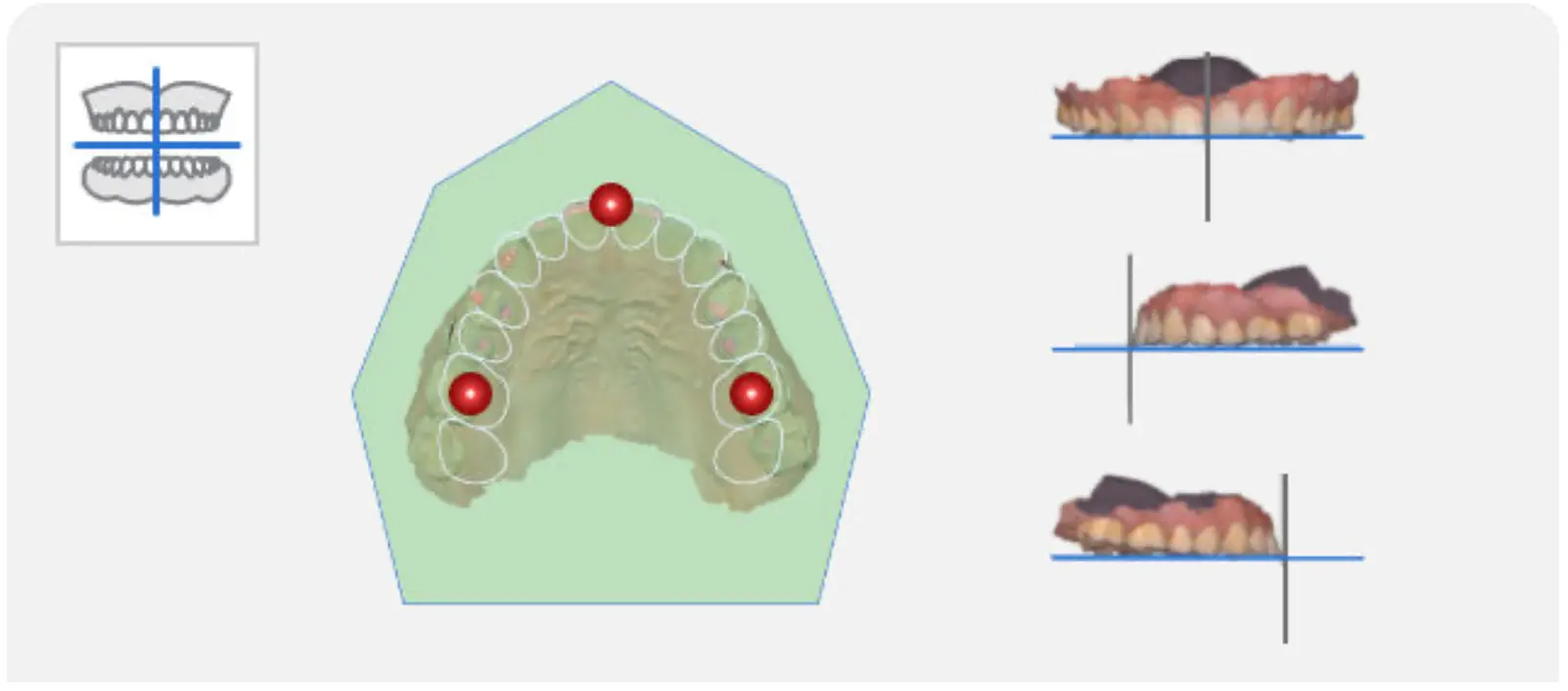

1. Como muestra la siguiente imagen, seleccione tres o cuatro puntos en los datos. Entonces se alineará automáticamente con el plano oclusal.

2. Ajuste los datos alrededor en la Vista múltiple de la derecha para ajustar su posición en el plano oclusal.

3. Desactive la vista múltiple para mostrar en pantalla sólo la parte del plano oclusal.

4. Haga clic en "Siguiente" cuando haya terminado.

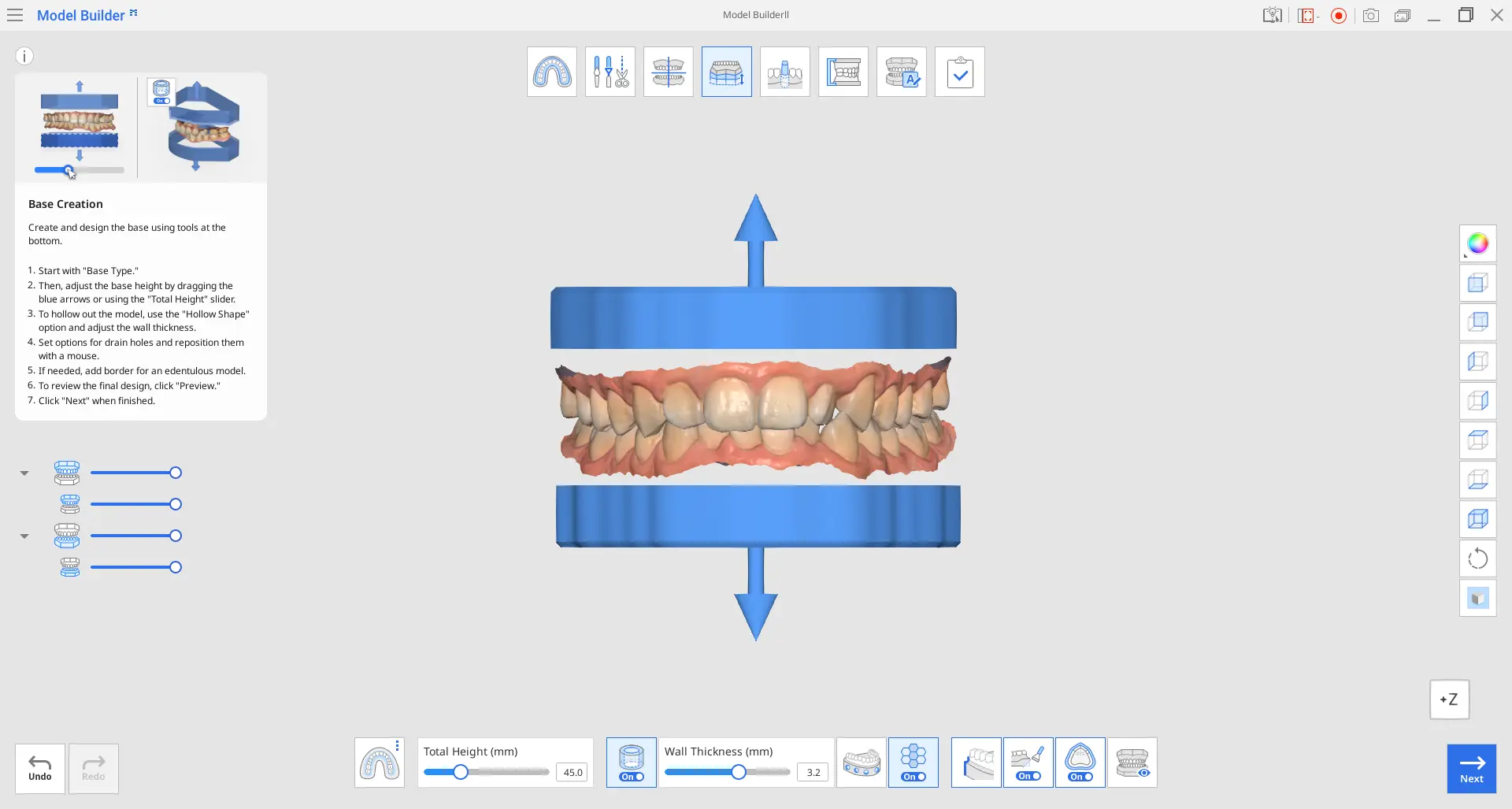

Creación de la base

El paso de creación de la base es la clave para la creación del modelo. Puede seleccionar el tipo de base y ajustarlo según varios parámetros, como la altura de la base, el grosor de la pared, el número de orificios de drenaje y más.

Caja de herramientas

	Tipo de base	Seleccione uno de los tipos de base disponibles: modelo ABO, placa o sin placa.
	Altura total (mm)	Utilice este deslizador para ajustar la altura total del modelo, incluyendo la base y los datos de escaneo. ℹ️ Nota La altura total del modelo puede ser de hasta 99 mm. Podría ser útil verificar la altura máxima del modelo disponible para imprimir con su impresora 3D para establecer un límite de altura.
	Forma hueca	Ahueque la base y ajuste el grosor de la pared. ℹ️ Nota Ahuecar la forma es útil para imprimir el modelo utilizando menos material. Todo tipo de base se puede ahuecar.
	Grosor de la pared (mm)	Utilice este deslizador para ajustar el grosor de las paredes una vez que decida ahuecar el modelo. ℹ️ Nota El rango de grosor de la pared es de 2 - 4 mm. Podría ser útil verificar la configuración recomendada por su impresora 3D para tomar una decisión correcta sobre el grosor de la pared.
	Recto / Curvo (Recto)	Haga que la base en el borde de los datos de escaneo sea recta. ℹ️ Nota Sólo disponible para los modelos sin placa.
	Recto/Curvo (Curvo)	Haga que la base en el borde de los datos de escaneo sea curva. ℹ️ Nota Sólo disponible en los modelos sin placa.
	Crear agujeros de drenaje	Crea agujeros de drenaje para drenar la resina no curada y establece su cantidad, diámetro y distancia desde la base. Puede hacer clic en el círculo para mover libremente y colocar el agujero de drenaje donde desee. ℹ️ Nota El uso de agujeros de drenaje es útil para la impresión con resina, ya que ayudan a eliminar el exceso de resina y aseguran que no se atasque ningún material dentro del modelo.    ℹ️ Nota Sólo disponible en los modelos sin placa.
	Relleno	Crear una estructura de panal dentro de la base hueca.
	Biselar	Encienda para crear un bisel.
	Borde	Cree un contorno más grueso en la unión entre los datos desdentados y la base del modelo para mejorar la estabilidad de la impresión.
	Vista previa	Previsualice el modelo antes de pasar al siguiente paso.

Recta	Curva

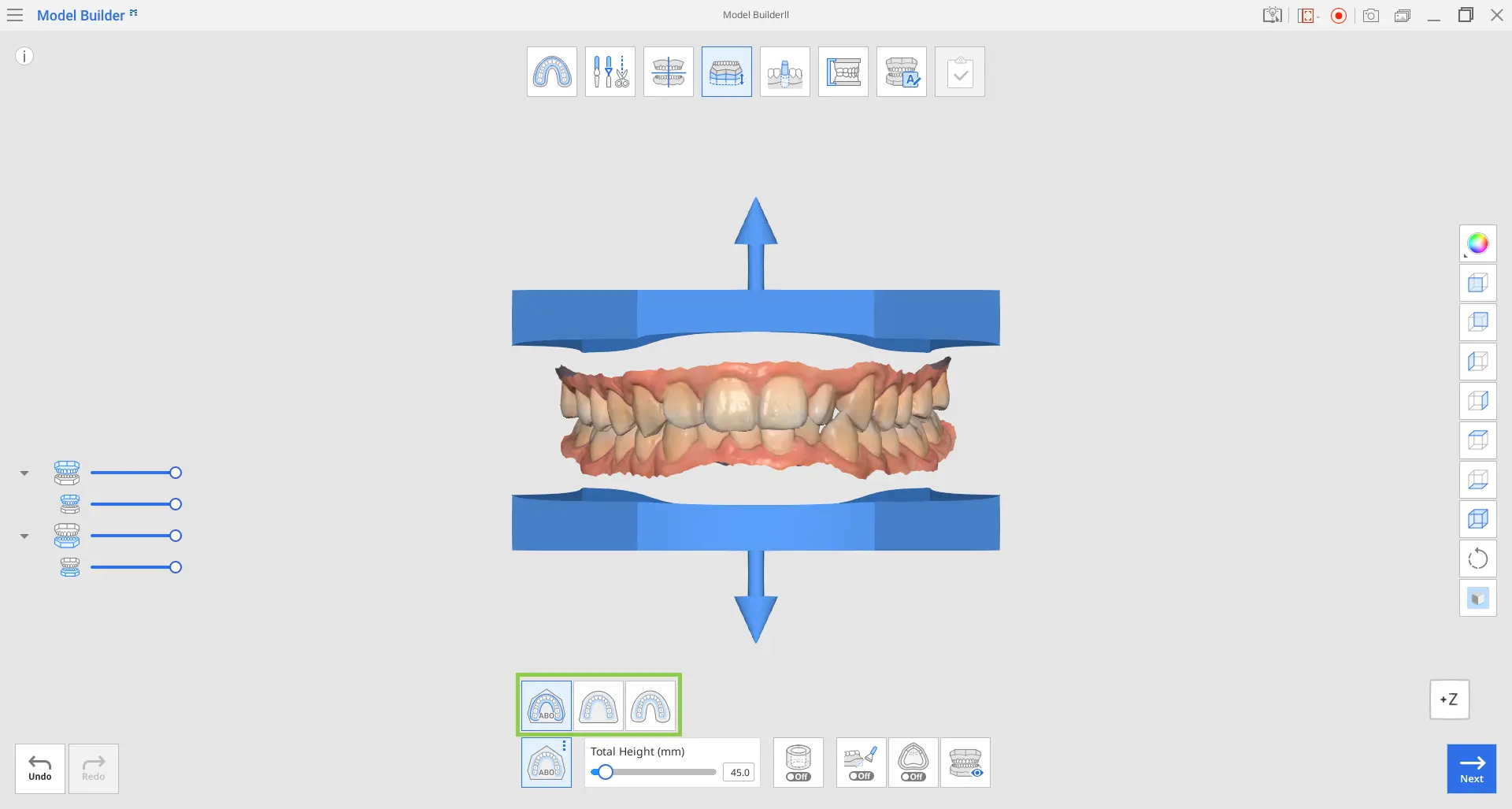

1. Primero, seleccione un tipo de base entre las tres opciones disponibles: ABO, placa y sin placa.

	ABO	Crea un modelo ABO. Esta opción de ortodoncia crea una base maxilar con siete ángulos, mientras que la base mandibular adopta una forma elíptica.
	Placa	Crea un modelo con placa. La placa tendrá la forma de los datos de escaneo.
	Sin placa	Crea un modelo sin placa. Normalmente se hace en forma de herradura, la base recreará la forma de los datos del escáner.

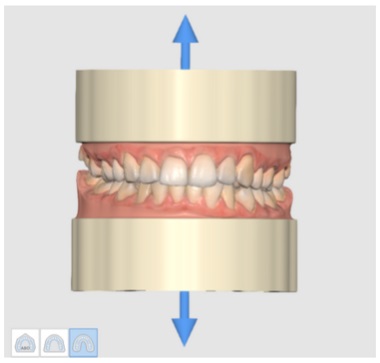

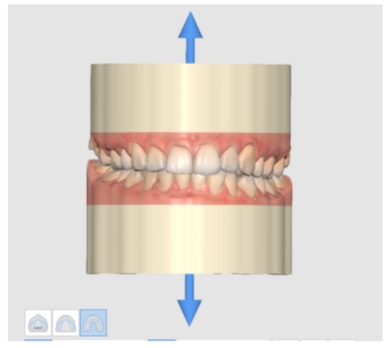

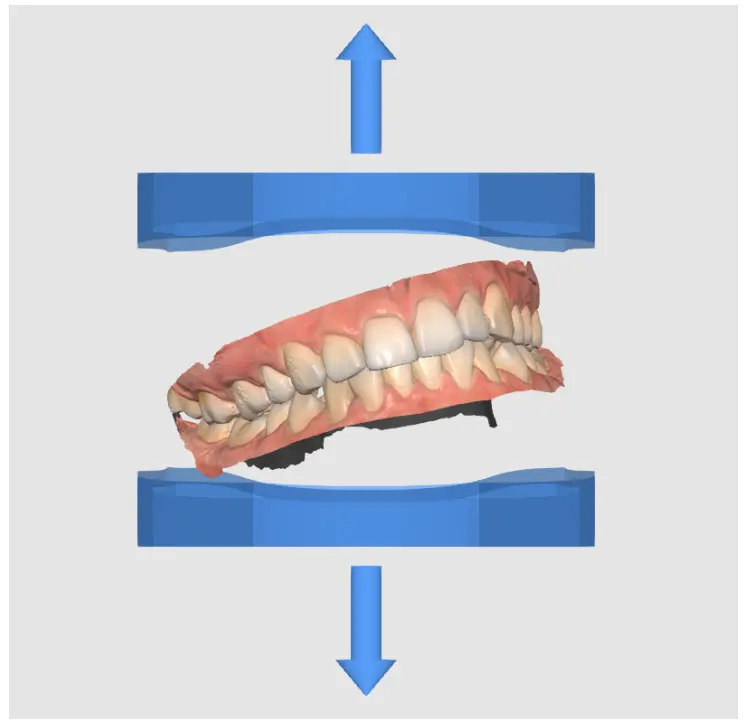

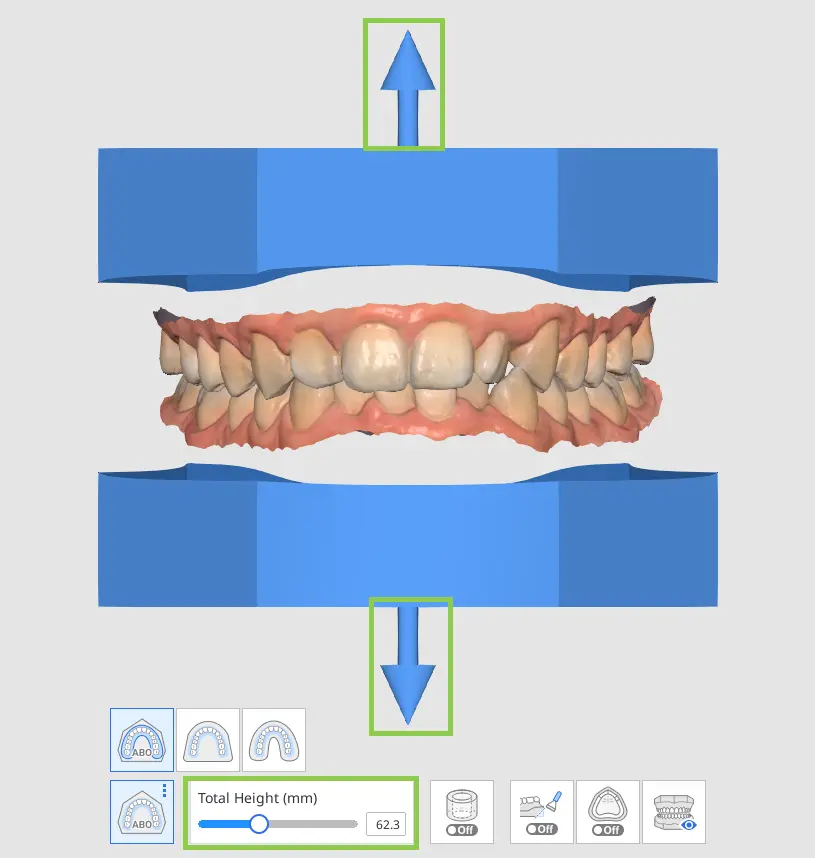

• Puede ajustar la altura de la base utilizando las flechas arriba/abajo ubicadas junto a los datos de escaneo. O utilice el control deslizante en la parte inferior para obtener medidas precisas.

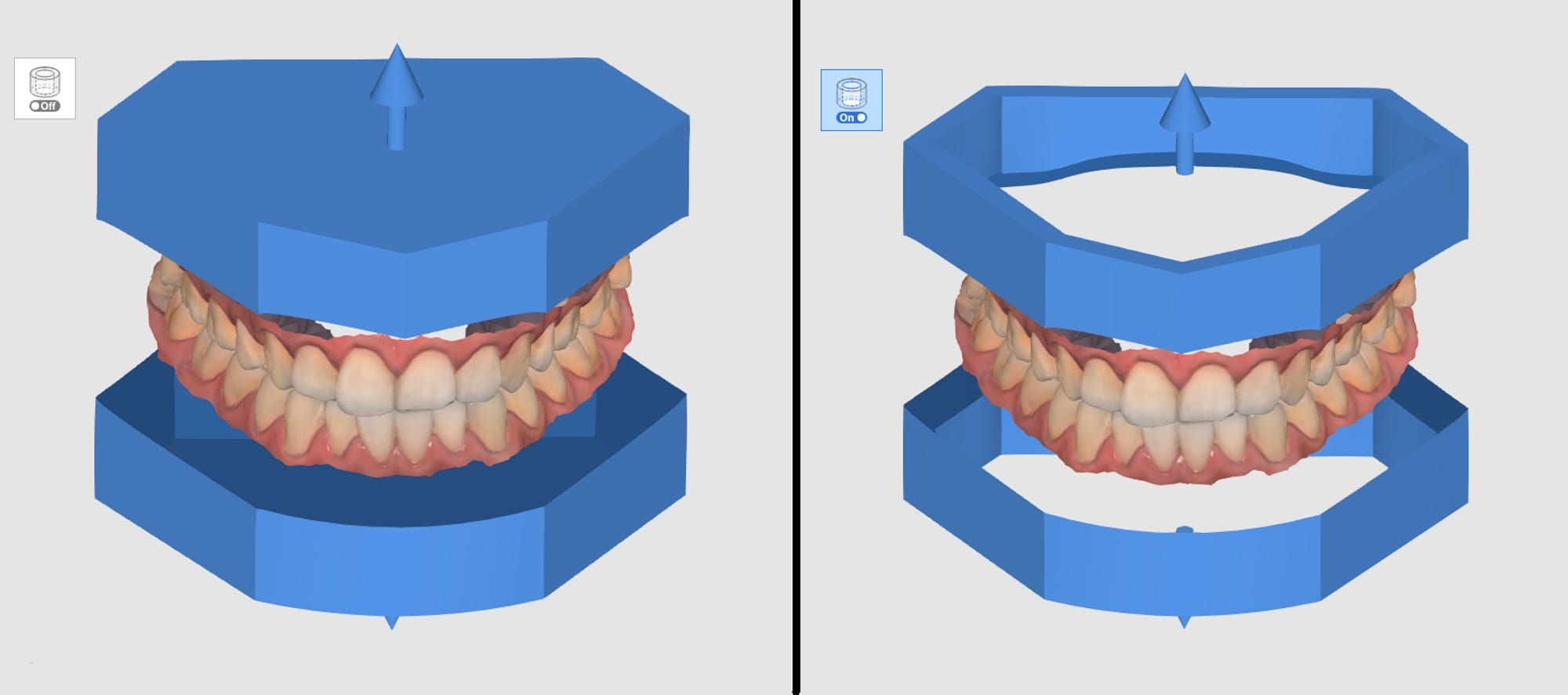

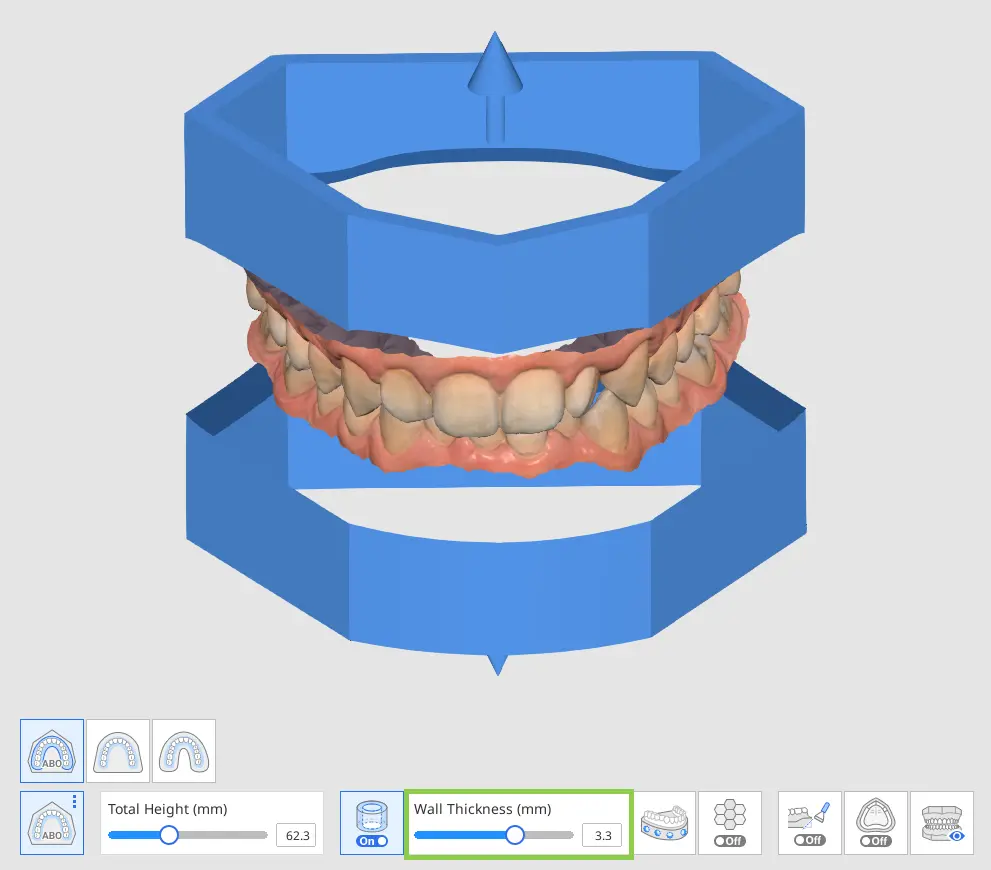

2. Si desea que la base esté vacía por dentro como se muestra en la imagen de abajo, active “Forma hueca”.

• La base ahuecada se puede personalizar aún más ajustando el grosor de la pared.

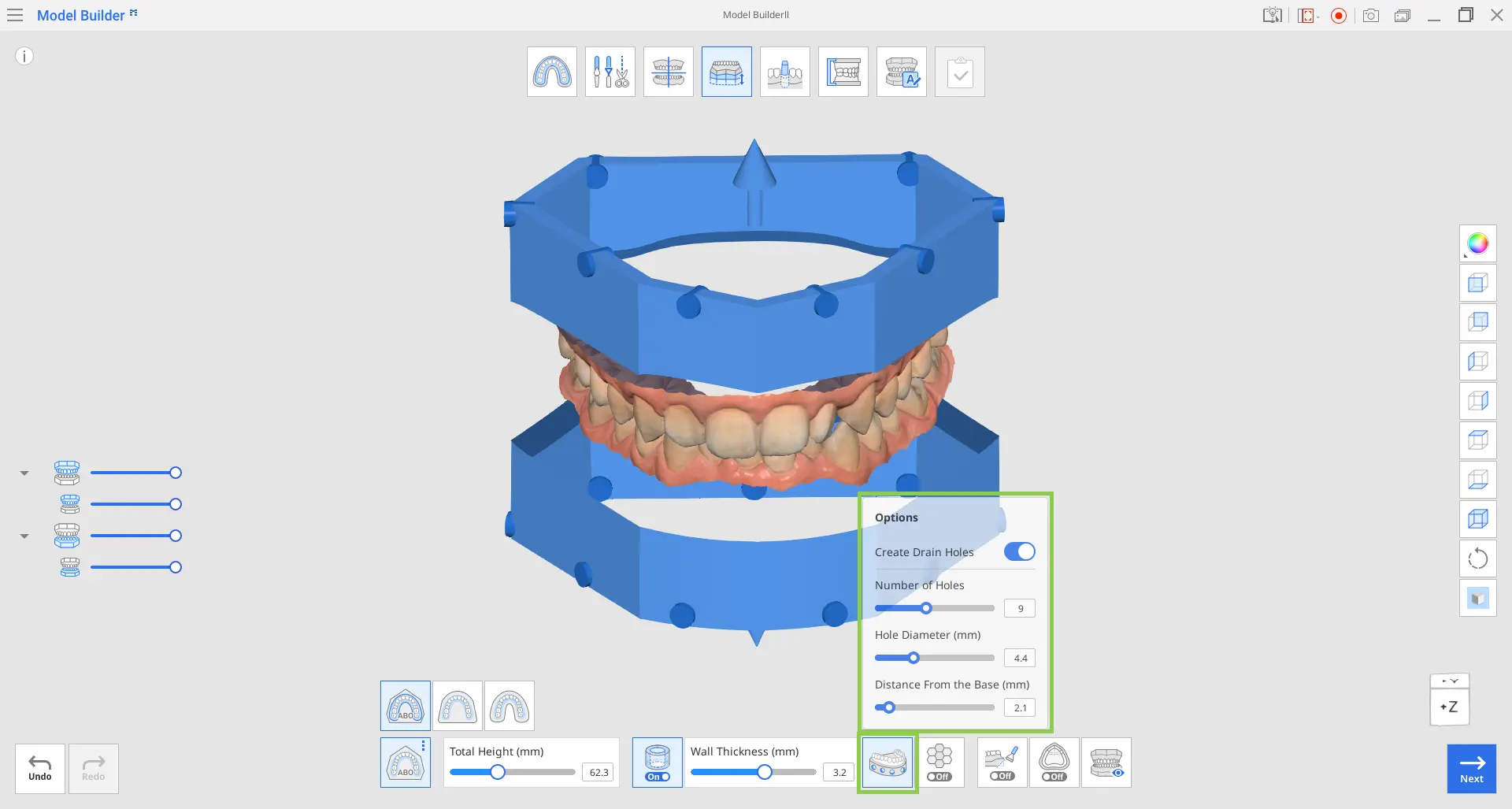

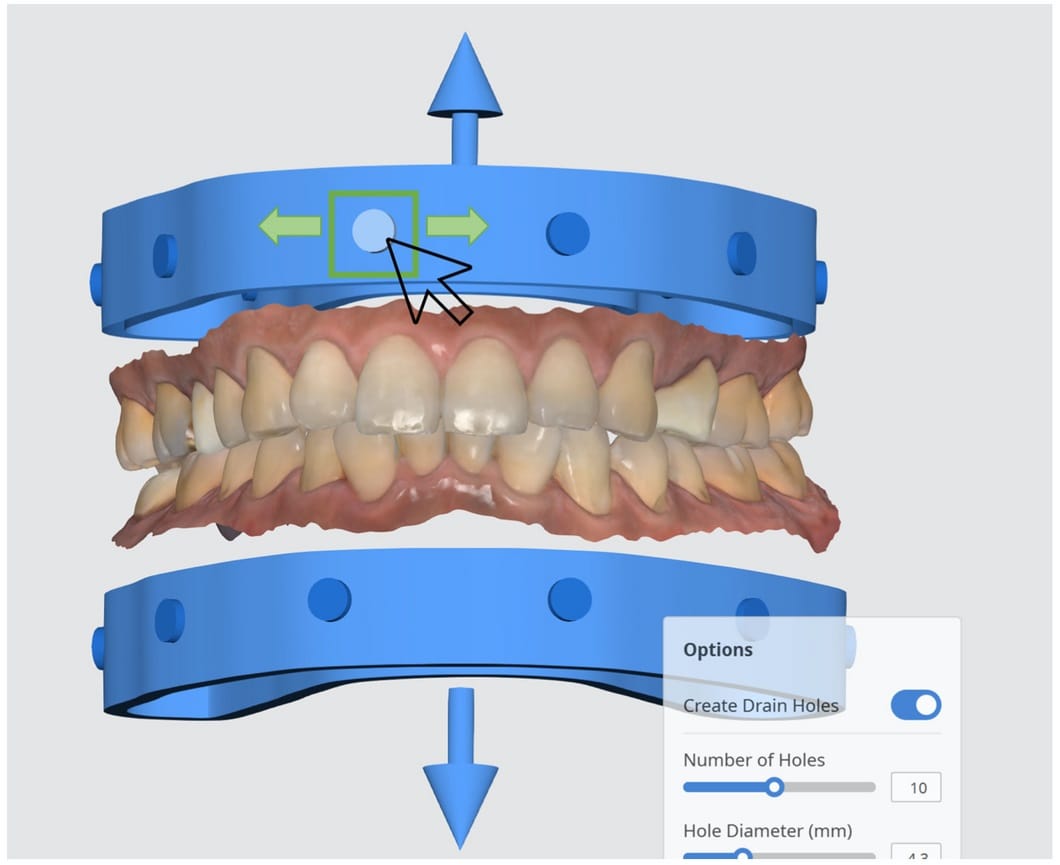

3. Cree agujeros de drenaje para modelos huecos haciendo clic en el ícono “Crear orificios de drenaje” en la parte inferior y activando el interruptor. Verifique las opciones de parámetros disponibles para los agujeros de drenaje y ajústelas según sea necesario.

• Puede mover los agujeros de drenaje libremente de izquierda a derecha haciendo clic en el círculo y arrastrándolo horizontalmente.

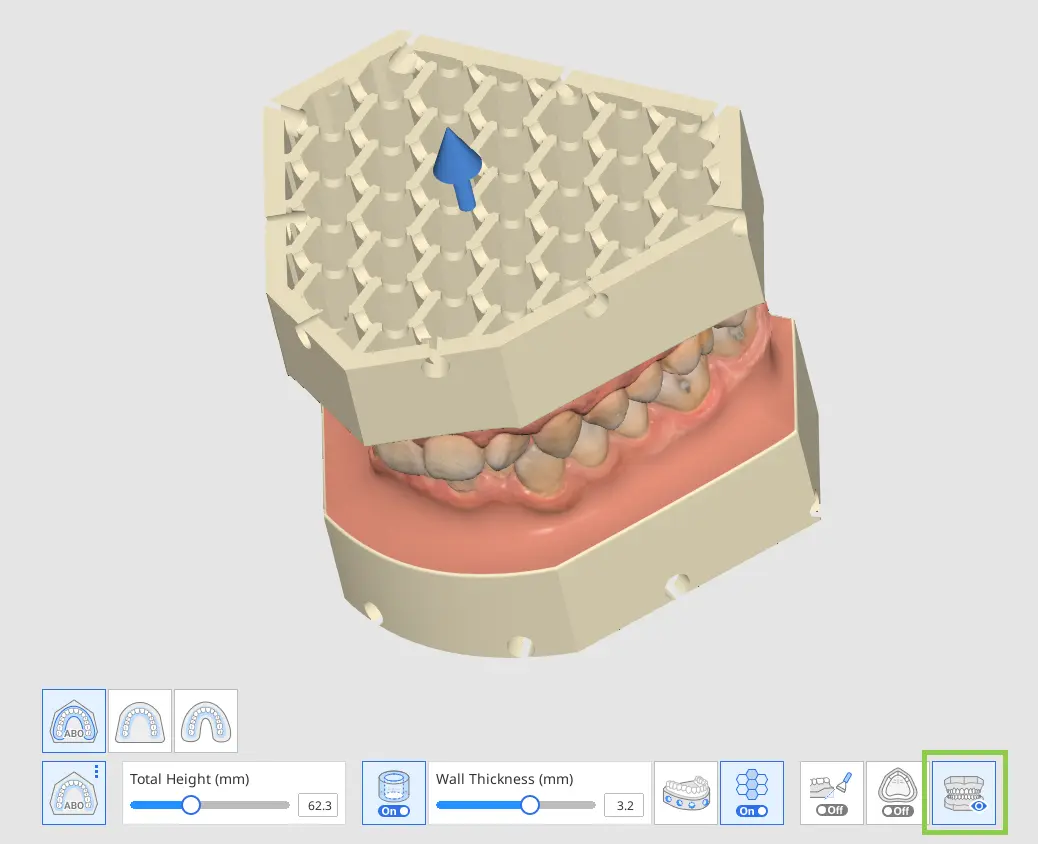

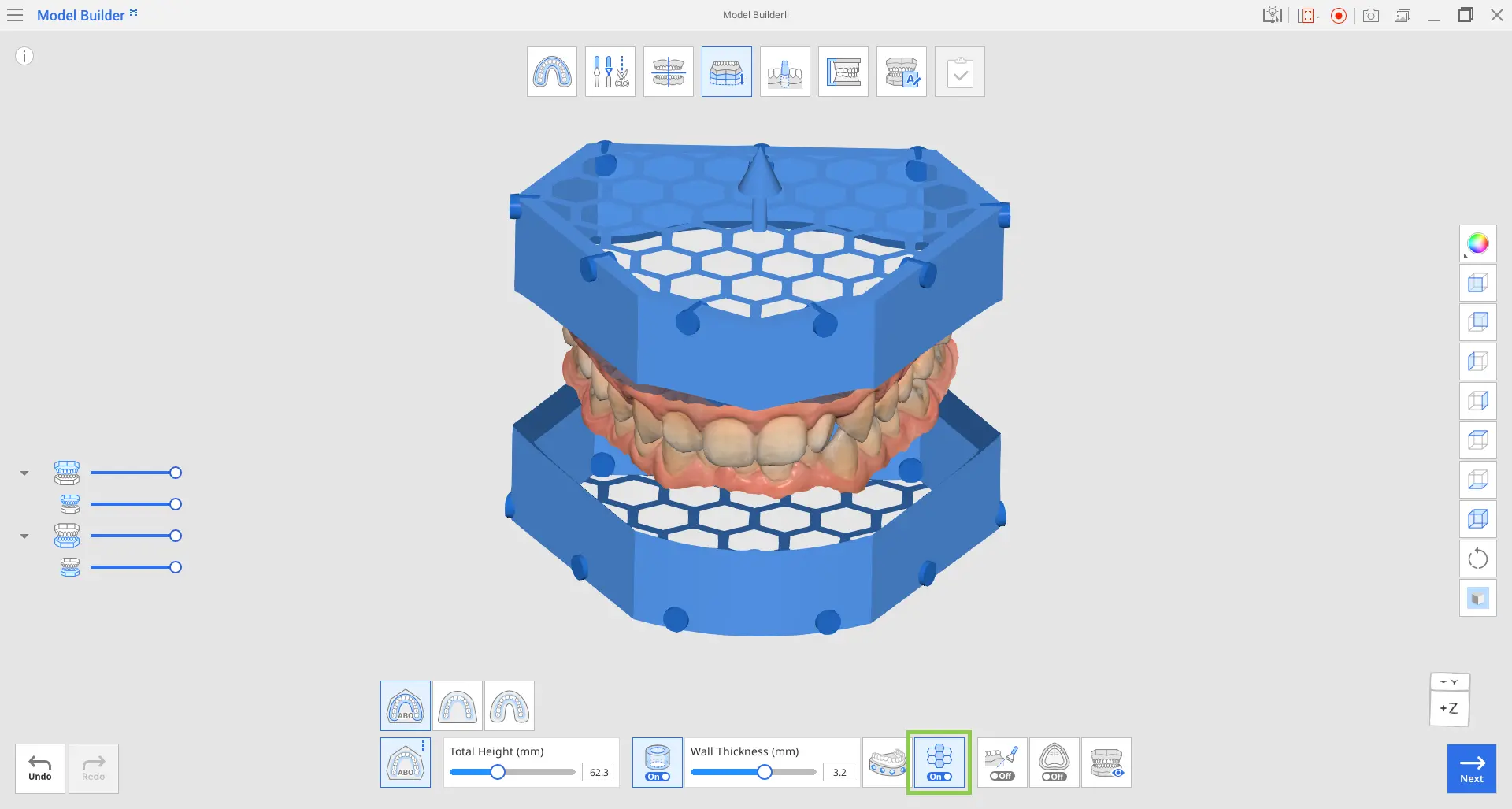

4. Al activar la función “Relleno”, se creará un panal dentro de la base ahuecada. Esta es una característica útil para la impresión 3D ya que mejorará la resistencia del modelo impreso.

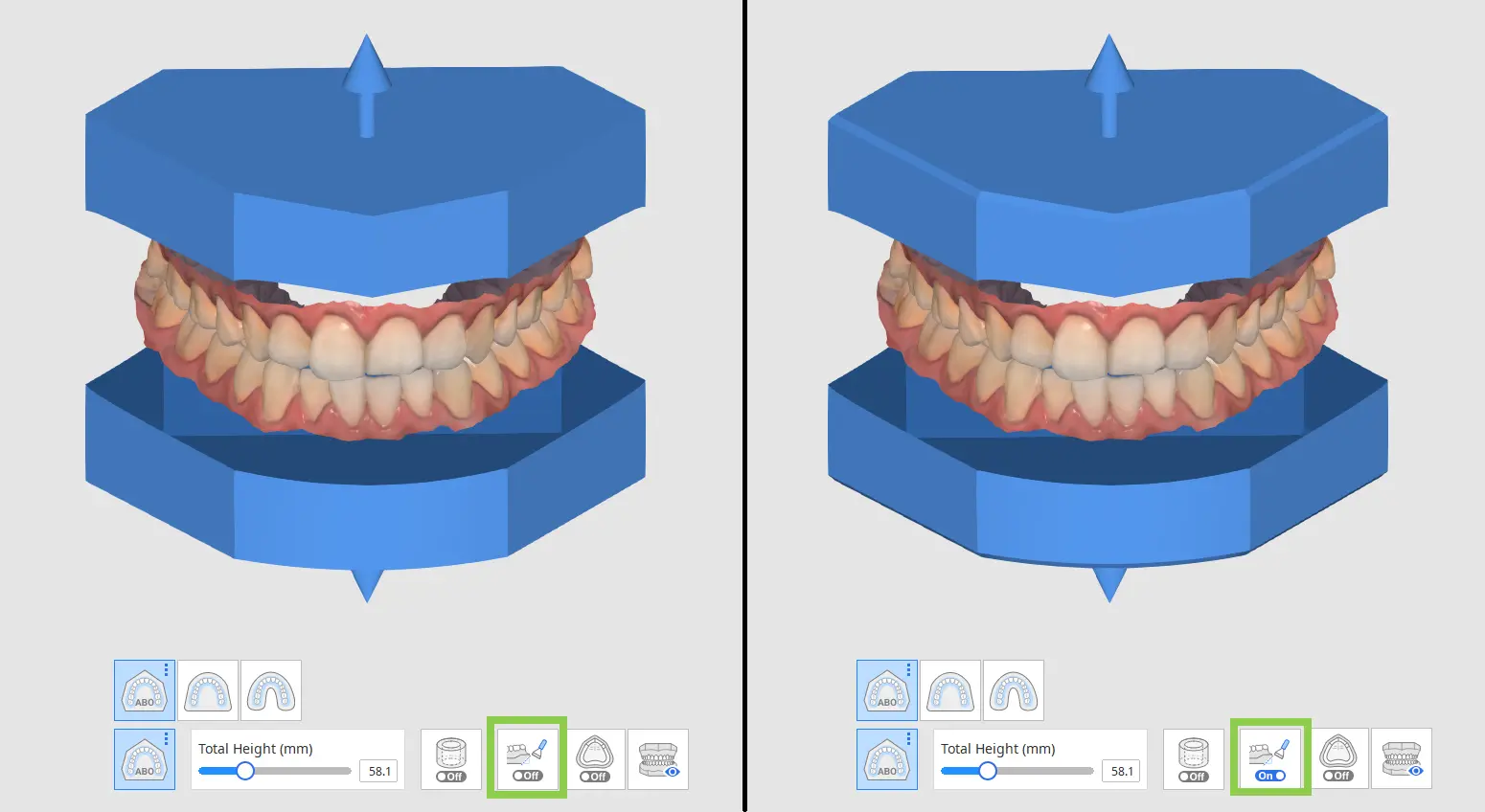

5. Haga clic en "Biselar" para activar y desactivar el interruptor. Activar la opción "Biselar" es útil para la impresión 3D porque facilita separar el modelo impreso de la placa de construcción.

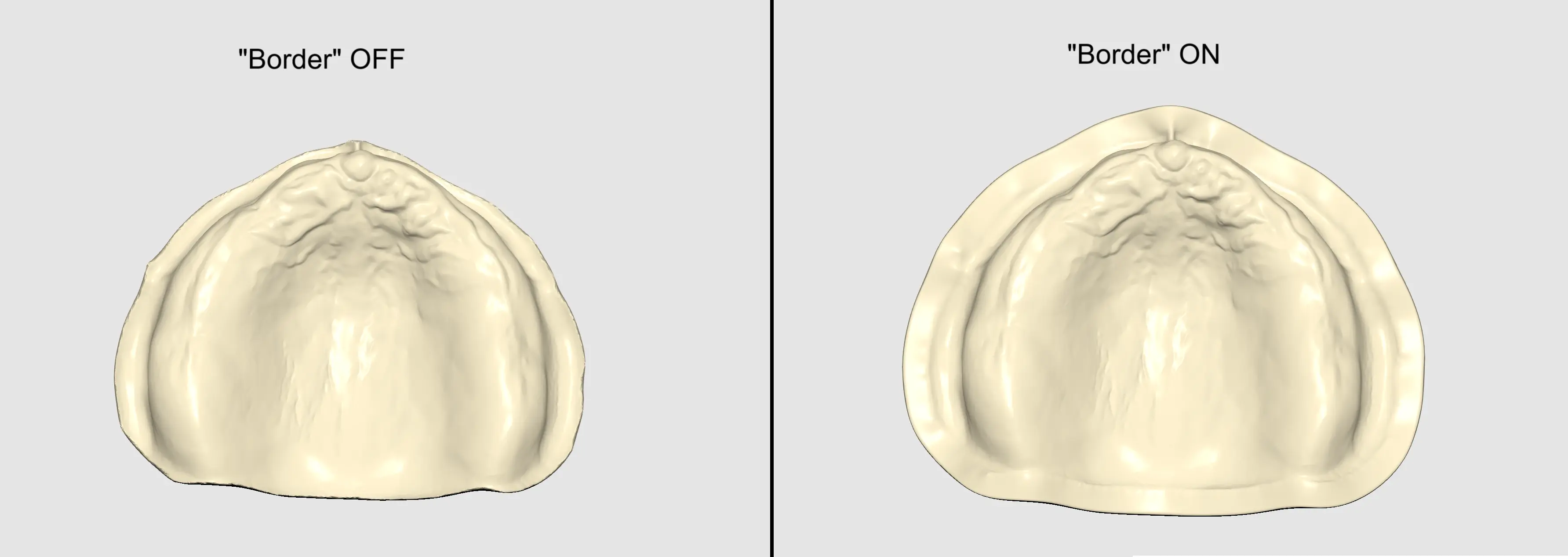

6. Al trabajar con datos de escaneo de dientes edéntulos, puede utilizar la función “Borde” para engrosar el contorno gingival en la unión entre los datos de escaneo y la base del modelo. Esto mejorará la estabilidad de la impresión y mejorará la aplicación clínica de los modelos impresos.

7. Antes de pasar al siguiente modo, haga clic en “Vista previa” para visualizar y examinar todos los ajustes que ha realizado en este modo.

8. Haga clic en "Siguiente" cuando haya terminado.

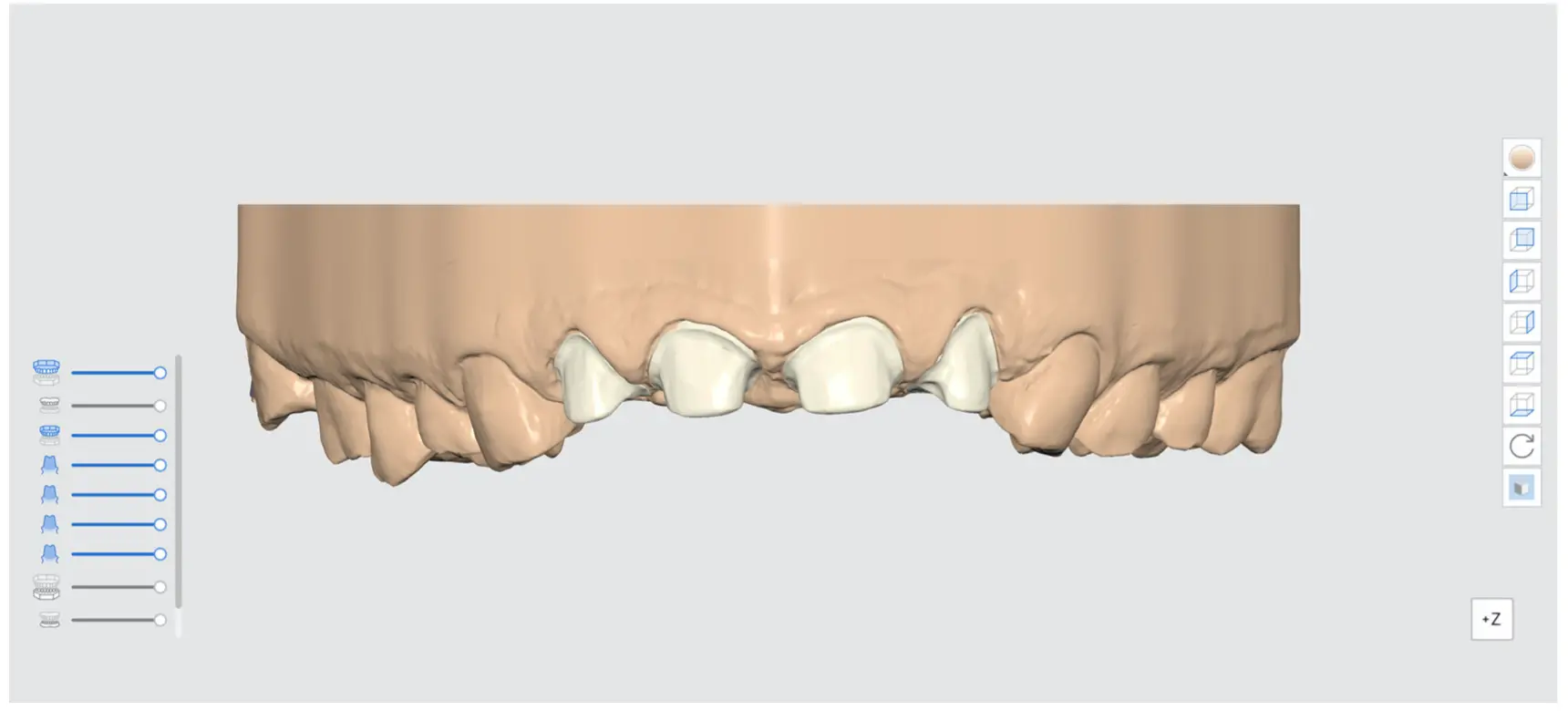

Creación del Troquel

En Creación de Troquel, puedes crear troqueles individuales que se puedan separar del modelo base. Personalice sus matrices fácilmente utilizando las numerosas opciones proporcionadas, como la separación de la matriz, la altura del pasador, la separación adicional del margen, etc.

También hay formas adicionales de crear matrices, como "Matrices de recorte" y "Matrices extra".

Si es necesario, ajuste el área moviendo el control deslizante "Expandir selección" en la parte inferior de la pantalla.

🔎Nota

Tenga en cuenta que trabajar en este paso es opcional.

🔎Nota

Si activa las opciones “Bisel” y “Crear agujeros de drenaje” en el paso de Creación de base, se aplicarán automáticamente a los troqueles en este paso. Los troqueles creados estarán biselados y tendrán agujeros de drenaje cerca de la parte inferior de las ranuras.

Caja de herramientas

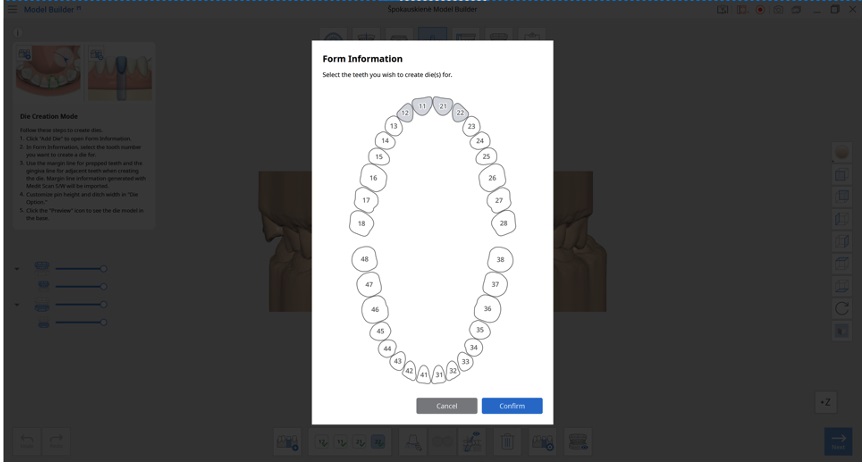

1. La información del formulario estará disponible inmediatamente si ha importado el caso desde Medit Link. Si desea crear matrices individuales para los dientes adyacentes, haga clic en "Añadir troquel" para abrir la información del formulario.

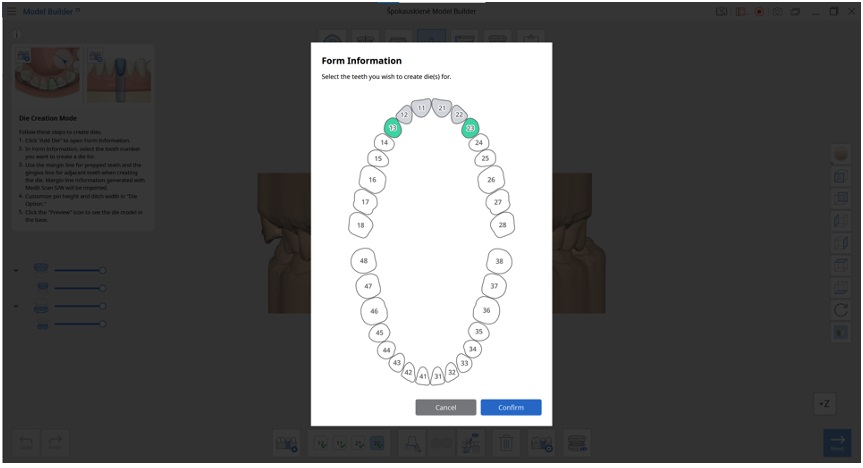

2. En Información del formulario, seleccione el número de diente para el que desea crear un troquel.

3. Utilice la línea de margen para los dientes preparados y la línea de la encía para los dientes adyacentes al crear el muñón. Se importará la información de la línea de margen generada con Medit Scan for Clinics/Labs.

Caja de herramientas

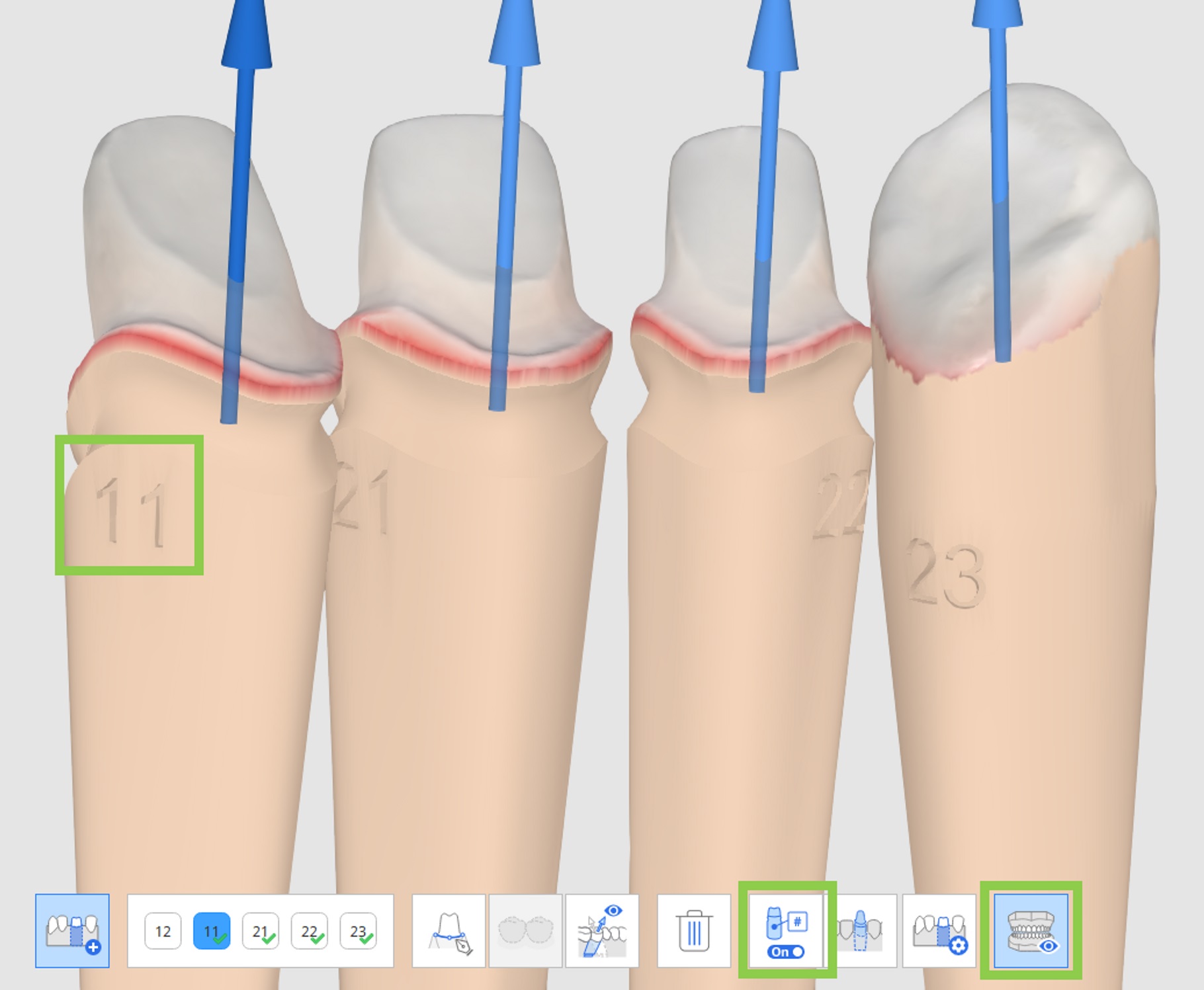

4. Grabe los números de los dientes en sus troqueles al crear varios. Haga clic en “Numeración de troqueles” para detallar automáticamente los troqueles con su número de diente correspondiente y verificar los resultados a través de la opción de vista previa.

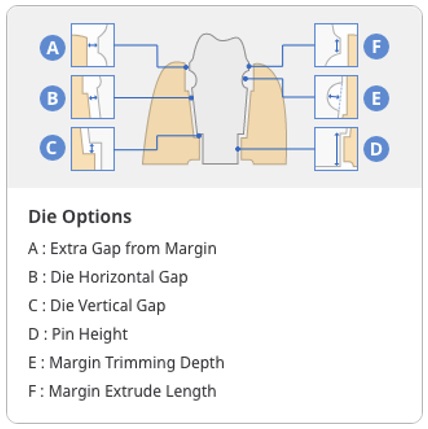

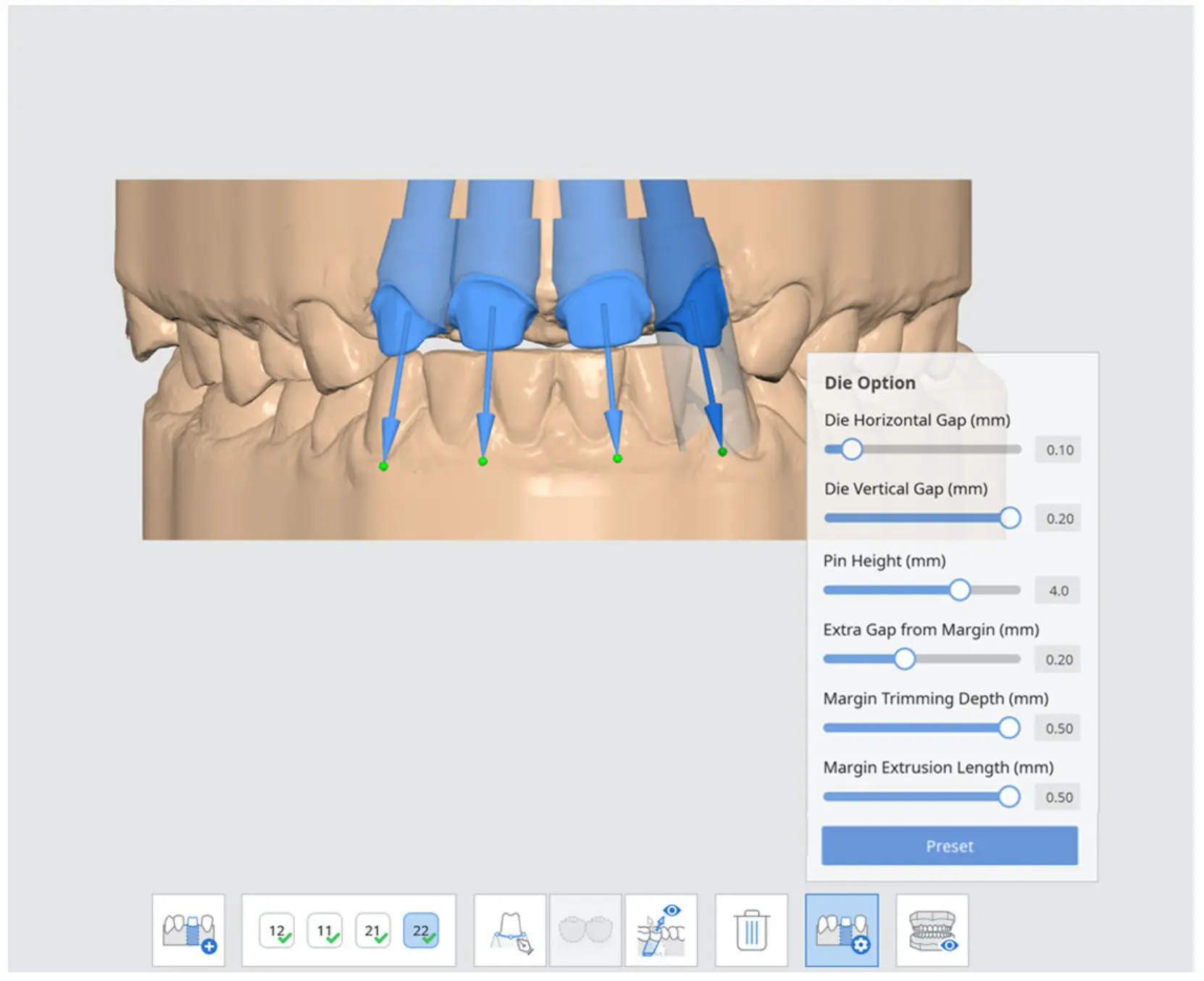

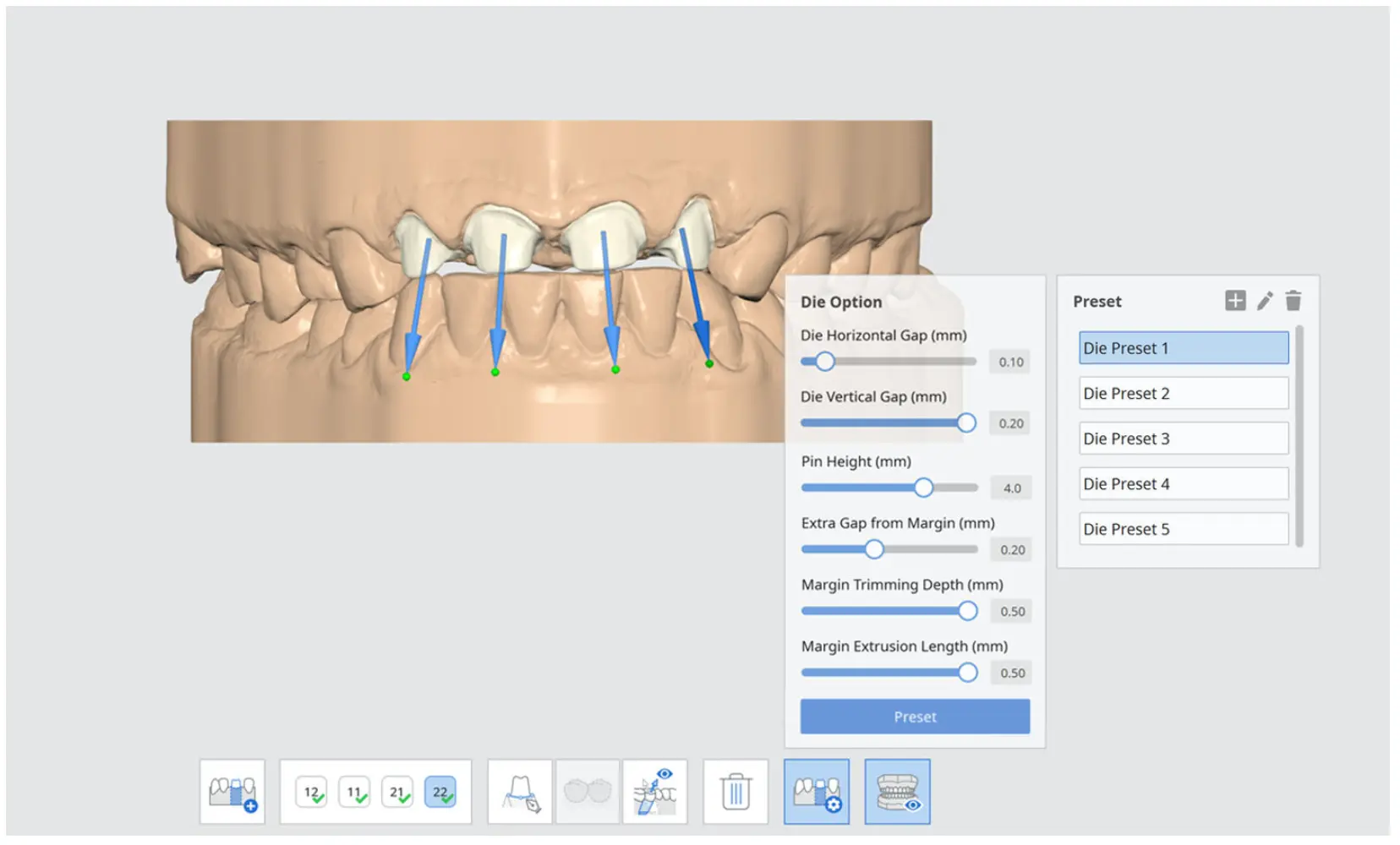

5. Personalice la matriz en "Opciones de matriz" utilizando los distintos parámetros proporcionados.

Opciones de matriz

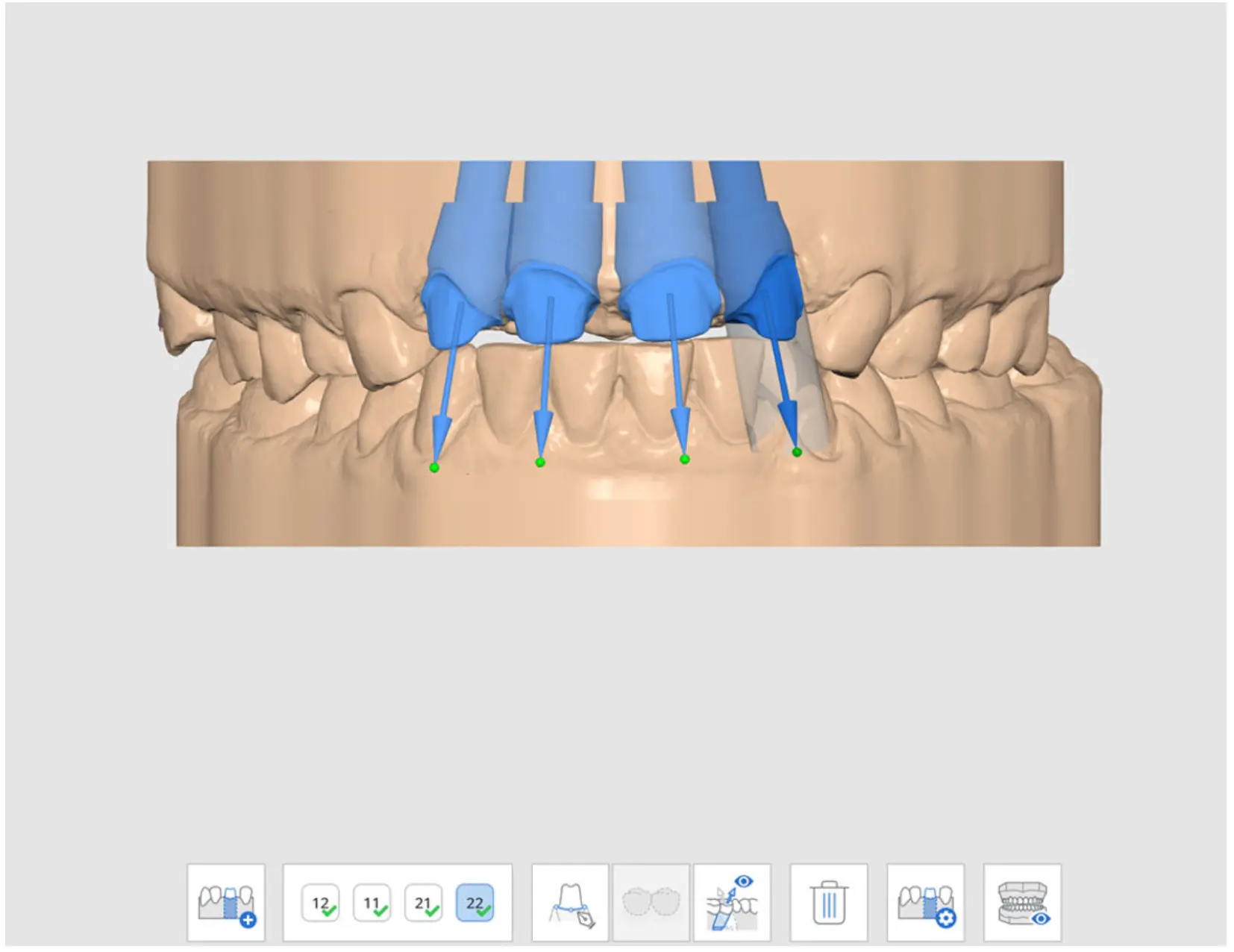

6. Haga clic en el icono "Vista previa" para ver el modelo de la matriz en la base.

Creación de troqueles: Línea de margen

Utilizar la línea de margen importada de Medit Scan for Clinics

1. Una vez que esté en “Creación de Troquel”, los troqueles se crearán automáticamente si ya tiene una línea de margen para los dientes preparados en Medit Scan for Clinics. La línea de margen se mostrará inmediatamente en los datos de escaneo.

2. Verifique la línea de margen.

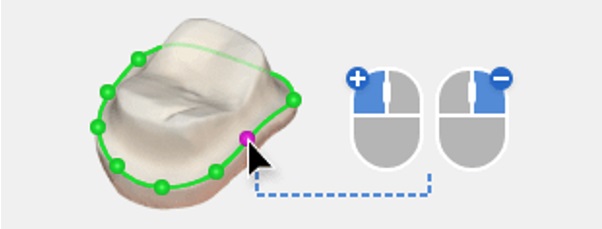

3. Añada o elimine puntos con el ratón. Haga clic con el botón izquierdo del ratón para añadir puntos, y con el derecho para eliminarlos.

4. Cuando haya terminado, haga clic en "Siguiente". Verás la restauración lista.

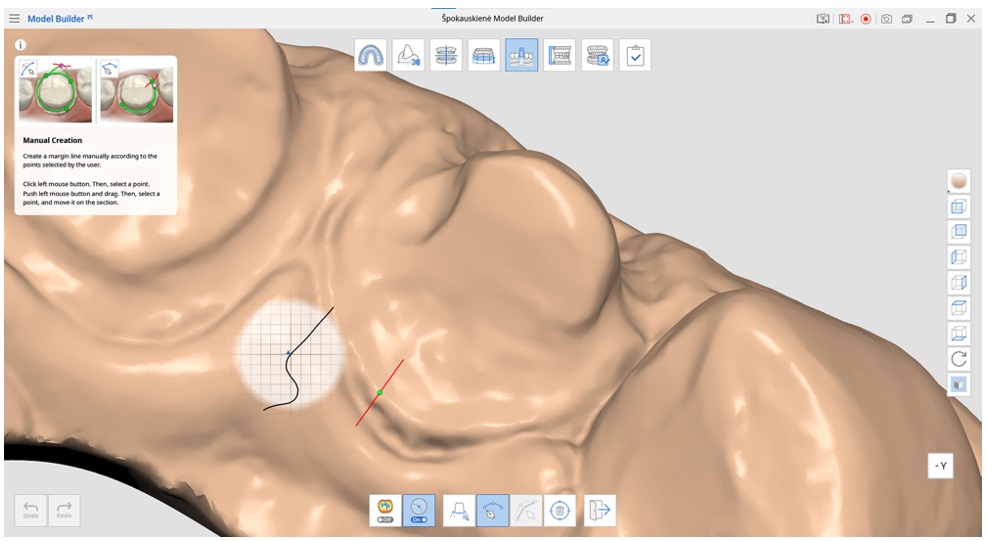

Crear una línea de margen en Medit Model Builder

Si no ha creado una línea de margen para el diente preparado en Medit Scan for Clinics, puede dibujarla manualmente en Medit Model Builder.

1. En el paso de Creación de troquel, haga clic en “Línea de margen” en la parte inferior de la pantalla.

2. A continuación, puede elegir entre "Creación automática" o "Creación manual".

3. Puede editar o eliminar la línea de margen.

Ver curvatura

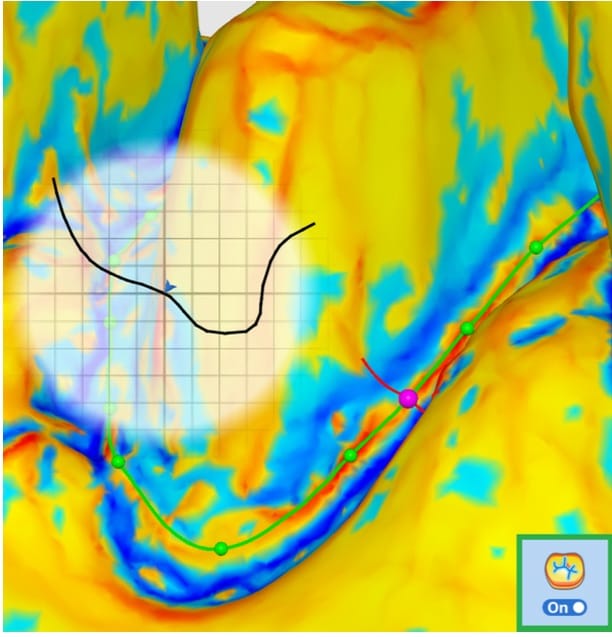

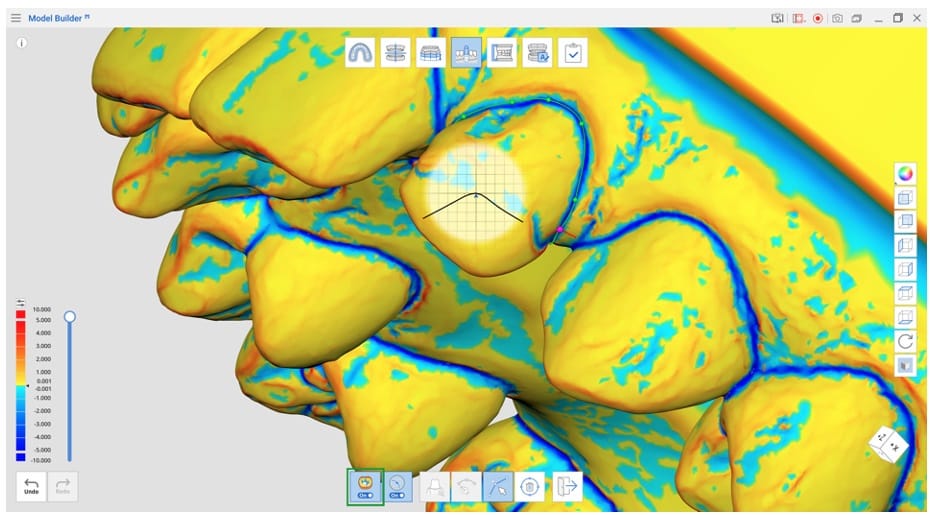

Seleccione el área para especificar la línea de margen. A continuación, comprueba la curvatura activando la función en la parte inferior de la pantalla. La curvatura de la superficie de los datos de escaneo se muestra en varios colores.

Si el color es más rojo, está más en relieve y si el color es más azul, está más grabado. Puede utilizar el deslizador de intervalo de expresión de color para ajustar el radio de color.

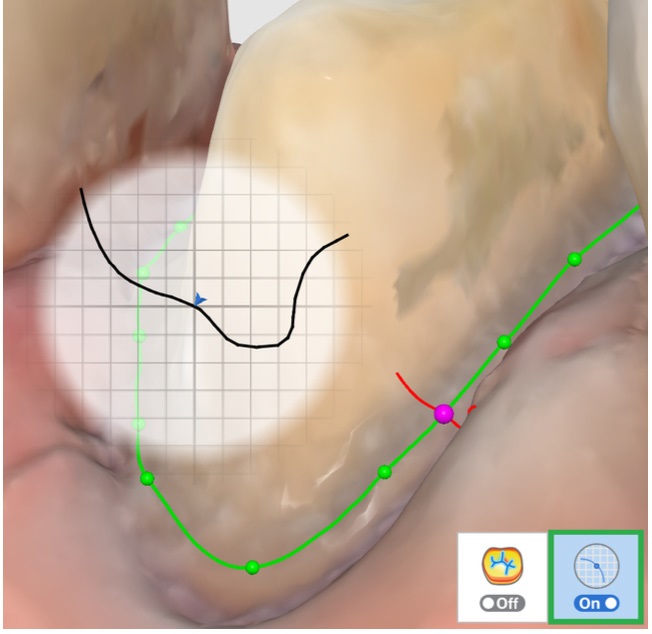

Ver sección transversal

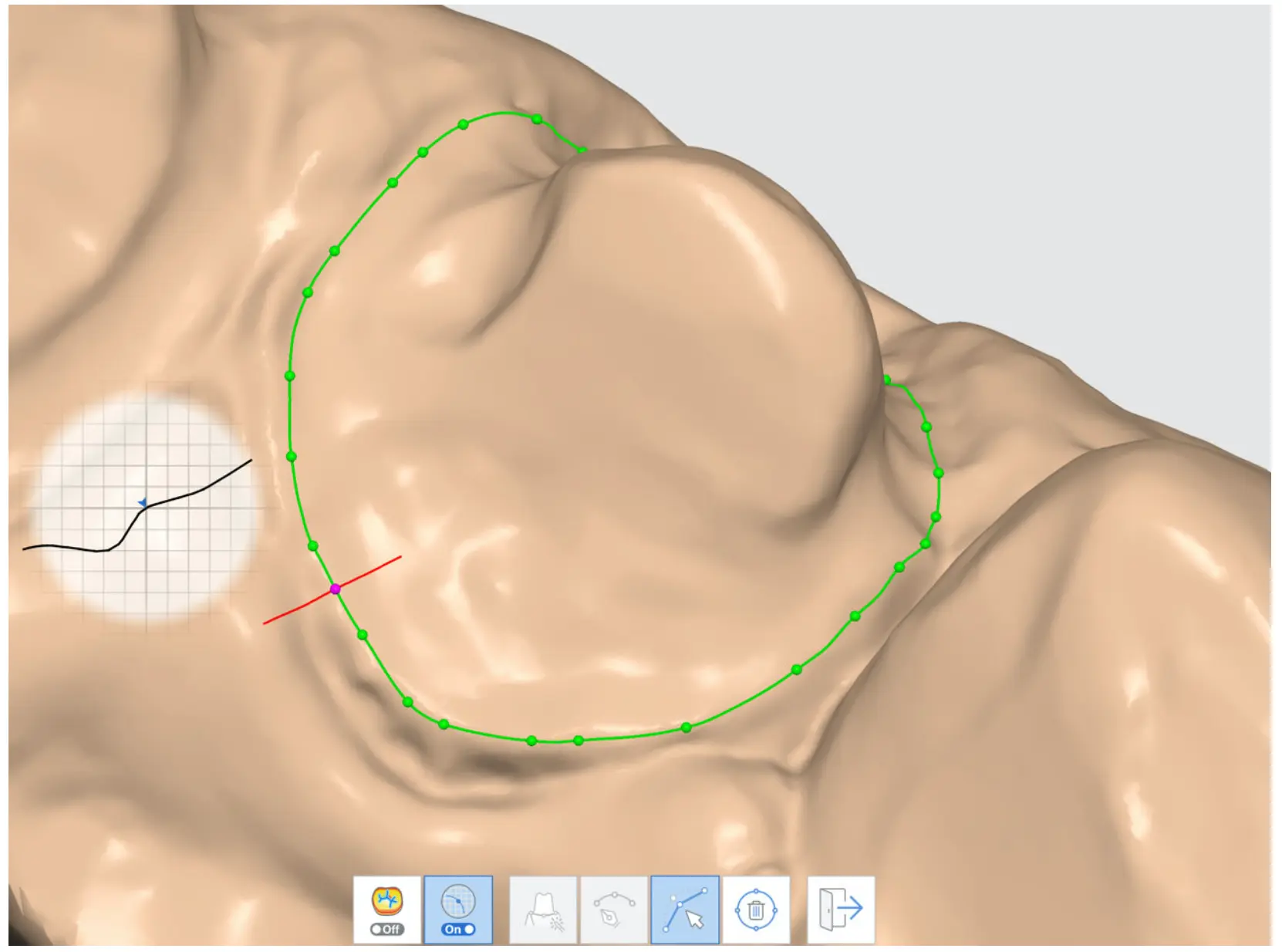

Al crear o editar la línea de margen, esta función muestra la visualización de la sección transversal en función de la ubicación del ratón; esta función puede activarse y desactivarse. Evita que se oculten áreas cuando se acerca mucho y le permite verificar el margen ampliado con más atención.

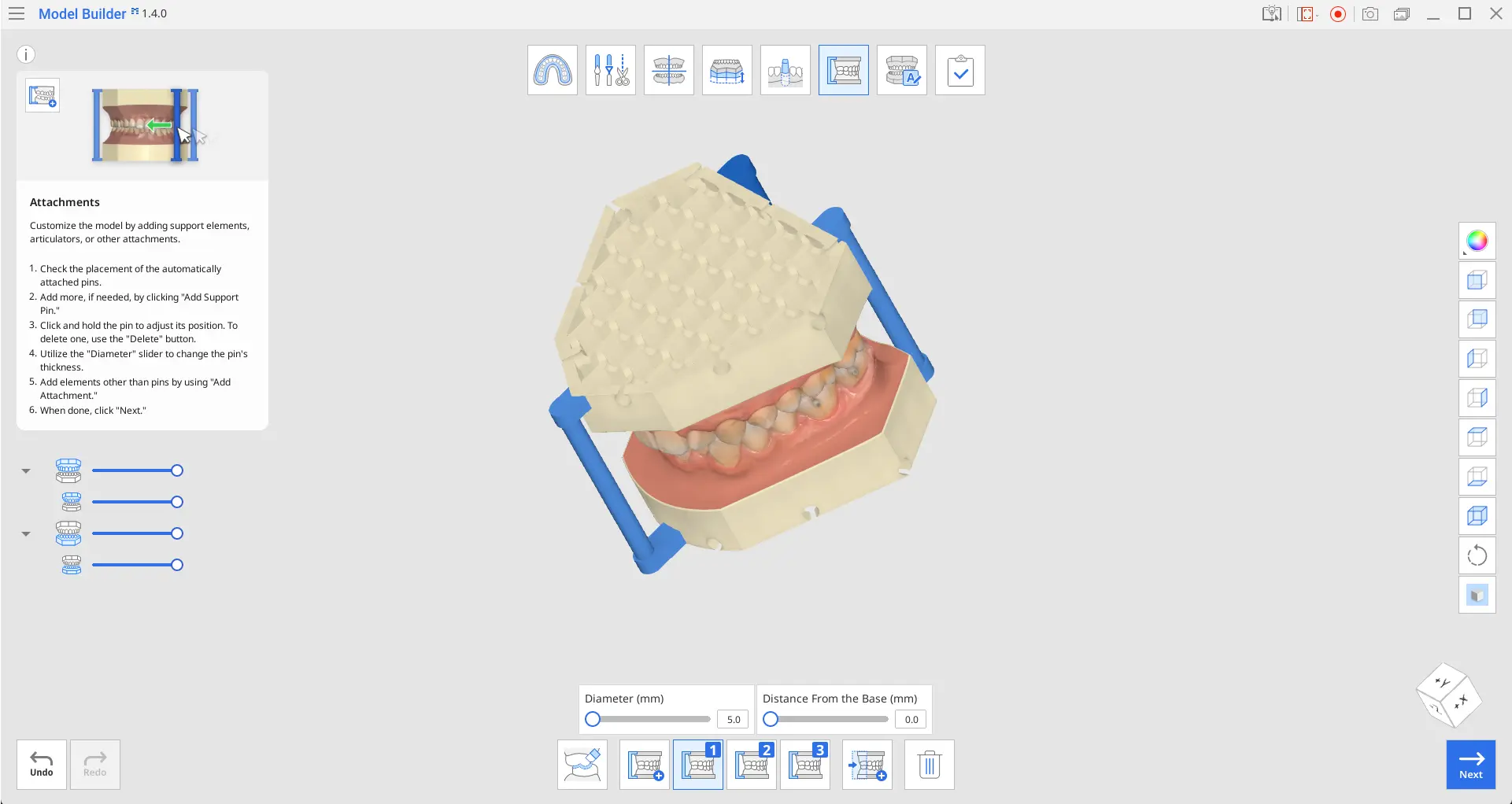

Accesorios

En este paso, los usuarios pueden agregar elementos de soporte u otros accesorios a la base del modelo para personalizar el diseño y la funcionalidad del modelo dental.

Caja de herramientas

	Quitar de zonas superpuestas	Seleccione los datos superpuestos que desea eliminar.
	Añadir clavija de apoyo	Fije las clavijas a la base del modelo para sujetarlo. (máx. 5)
	Gestionar Clavija #1	Gestionar la clavija de soporte #1.

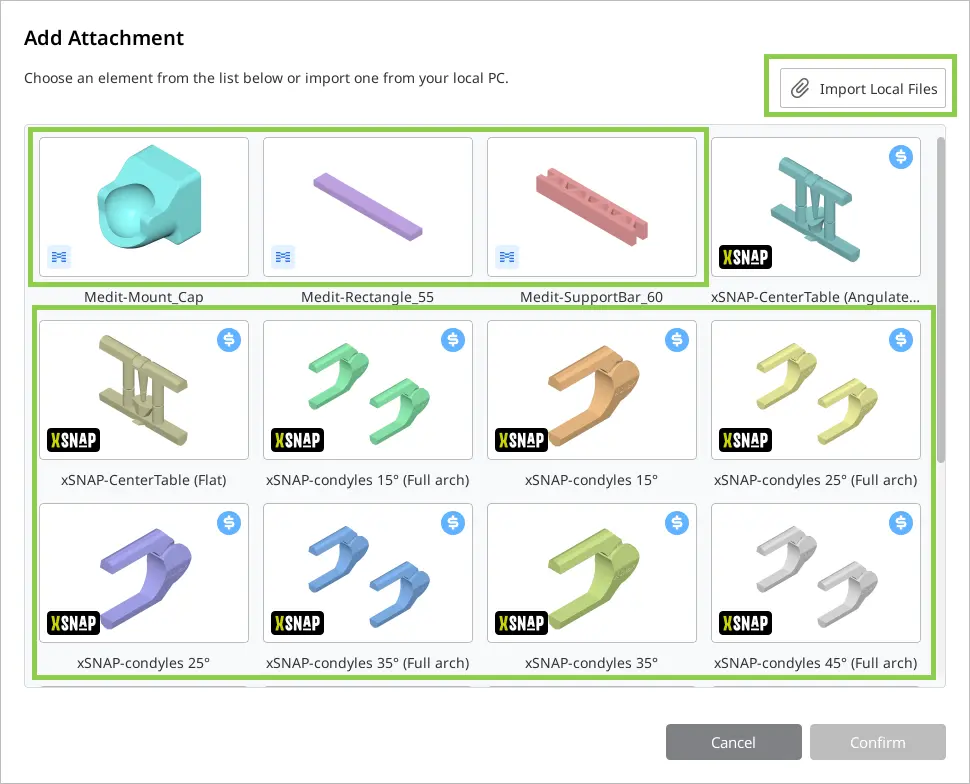

	Añadir accesorio	Añade bisagras, elementos de soporte o articuladores a la base del modelo. (máx. 5)
	Gestionar accesorio #1	Gestionar accesorio #1.
	Diámetro (mm)	Ajuste el diámetro de la clavija de soporte. ℹ️ Nota El rango de diámetro es de 5 – 10 mm.
	Distancia desde la base (mm)	Ajuste la distancia de la clavija desde la base.
	Eliminar	Elimina el elemento seleccionado.

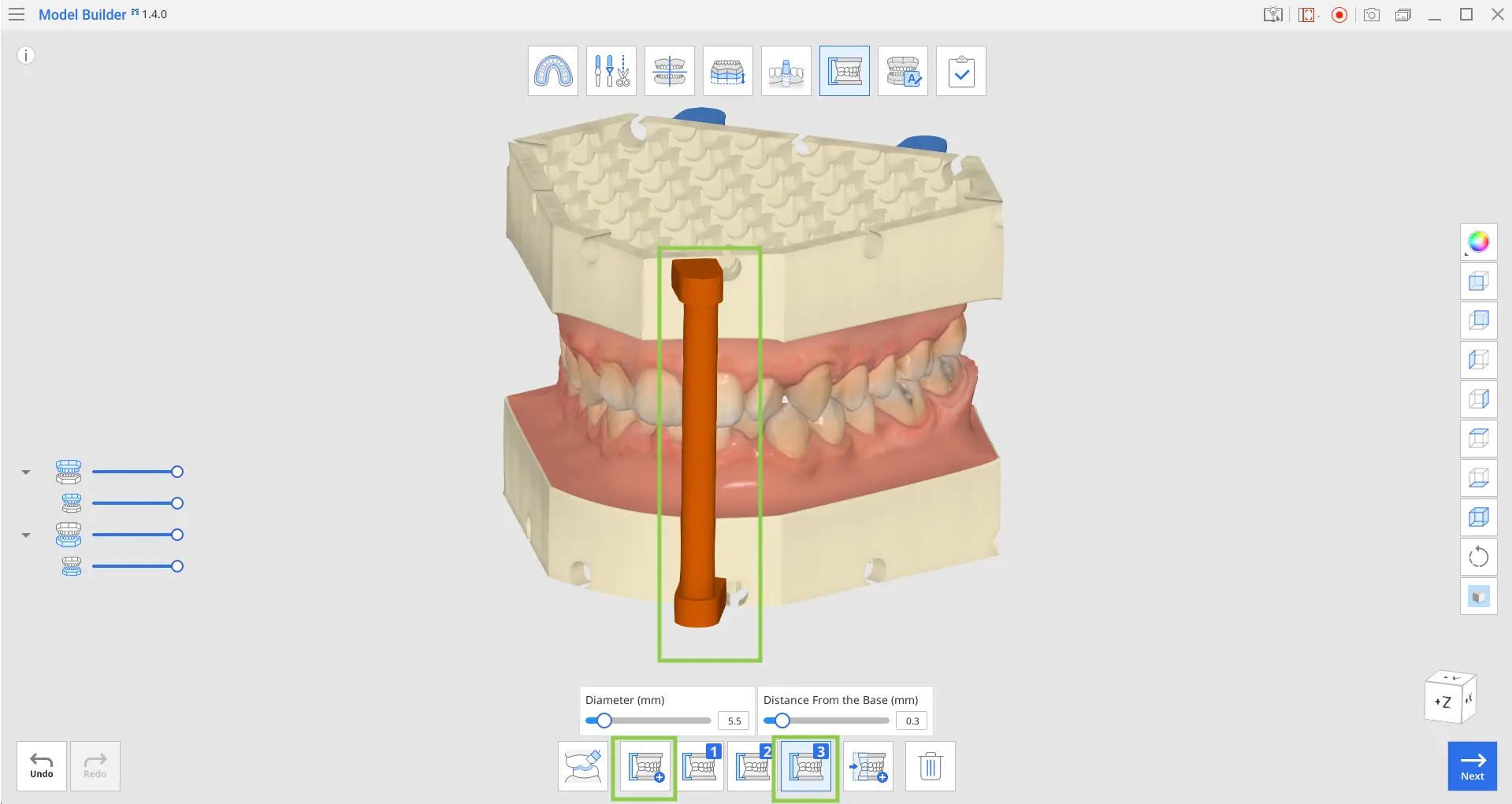

1. Compruebe la colocación de las clavijas fijadas automáticamente.

2. Utilice “Añadir clavija de apoyo” para agregar más clavijas si es necesario. Se puede agregar un máximo de 5. Si alguna de las clavijas se muestra en naranja, su colocación no es la óptima, o puede estar coincidiendo con los orificios de drenaje. Ajuste la ubicación de la clavija arrastrándolo hasta que quede azul.

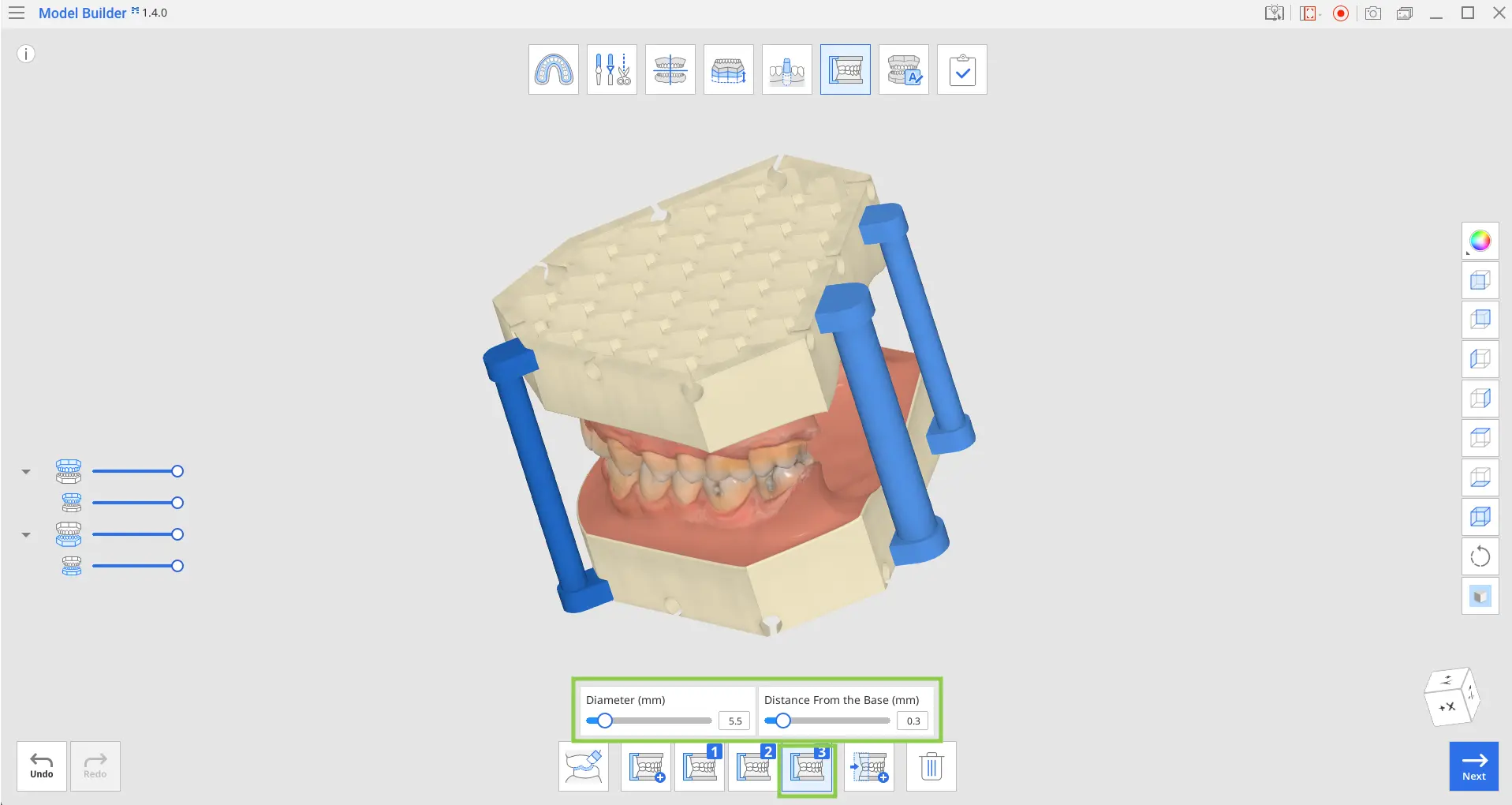

3. También puedes realizar cambios individuales en el grosor y la posición de cada clavija. Haga clic en el botón de administración de la clavija para ajustar los controles deslizantes “Diámetro” y “Distancia desde la base”.

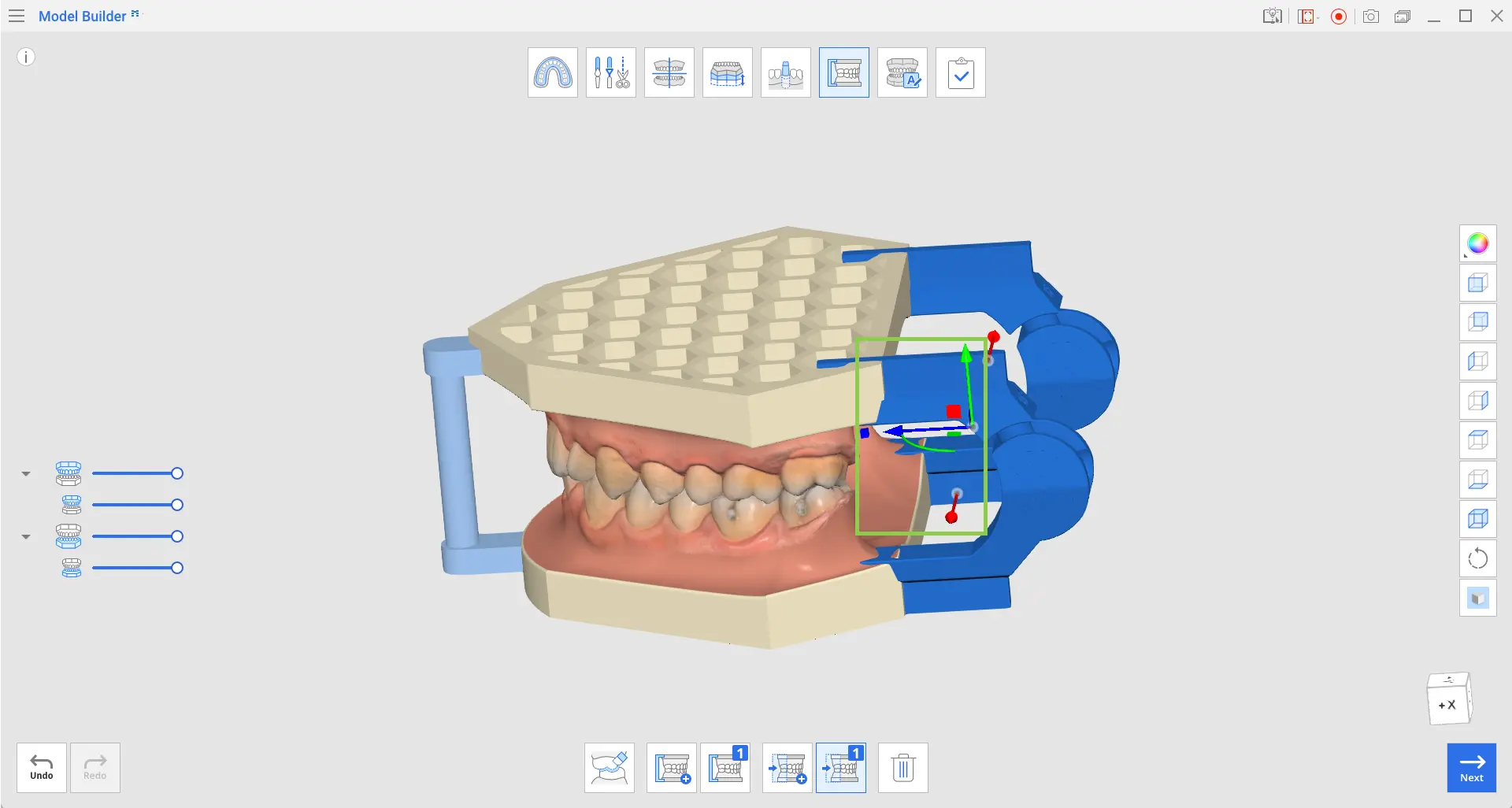

6. Los accesorios tendrán un manipulador 3D para que puedas escalar, trasladar o rotar el elemento.

7. Para eliminar un accesorio, asegúrese de que el botón de administración correspondiente al accesorio (o al elemento en sí) esté seleccionado y haga clic en “Eliminar”.

8. Haga clic en "Siguiente" cuando haya terminado.

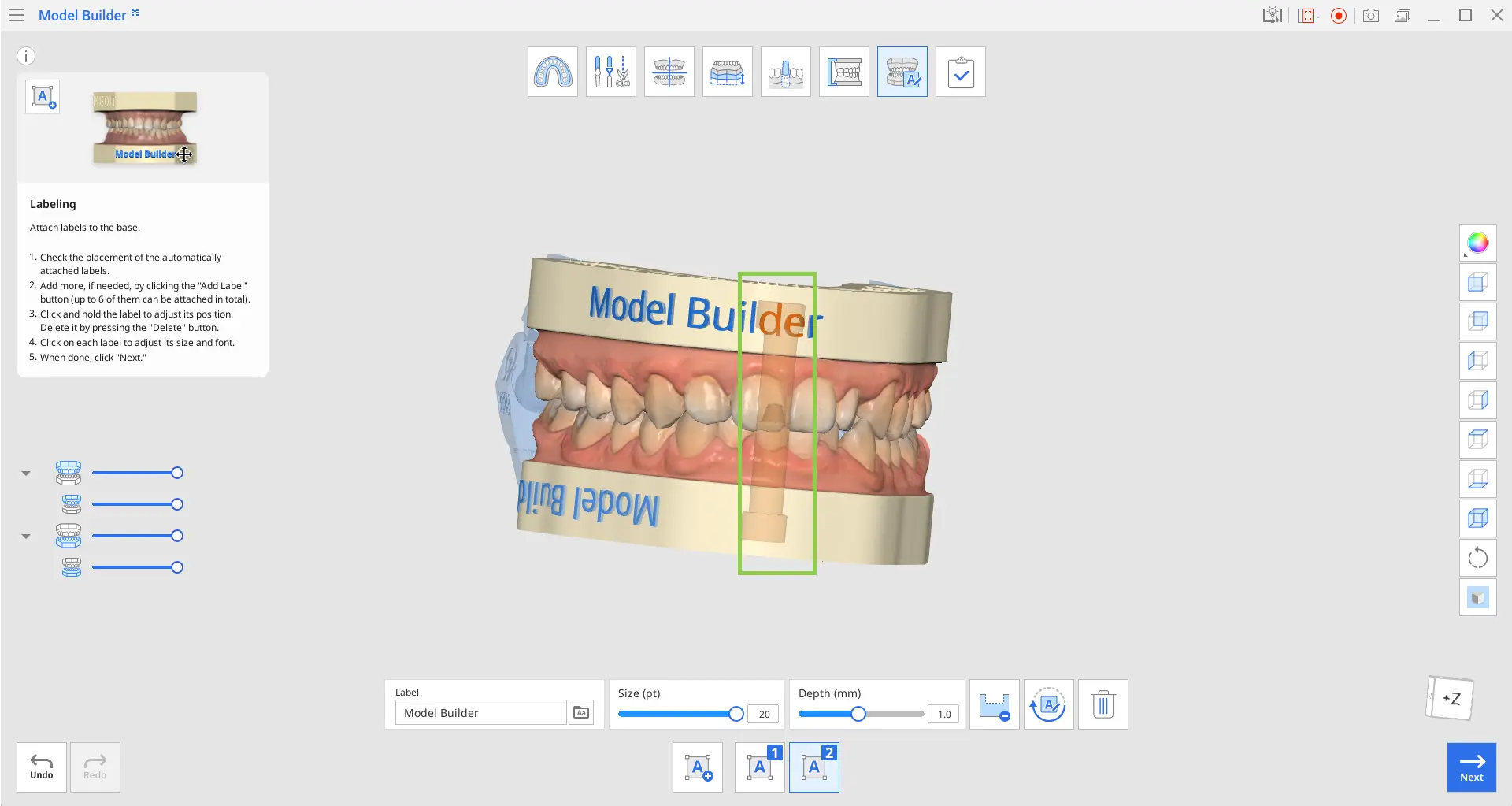

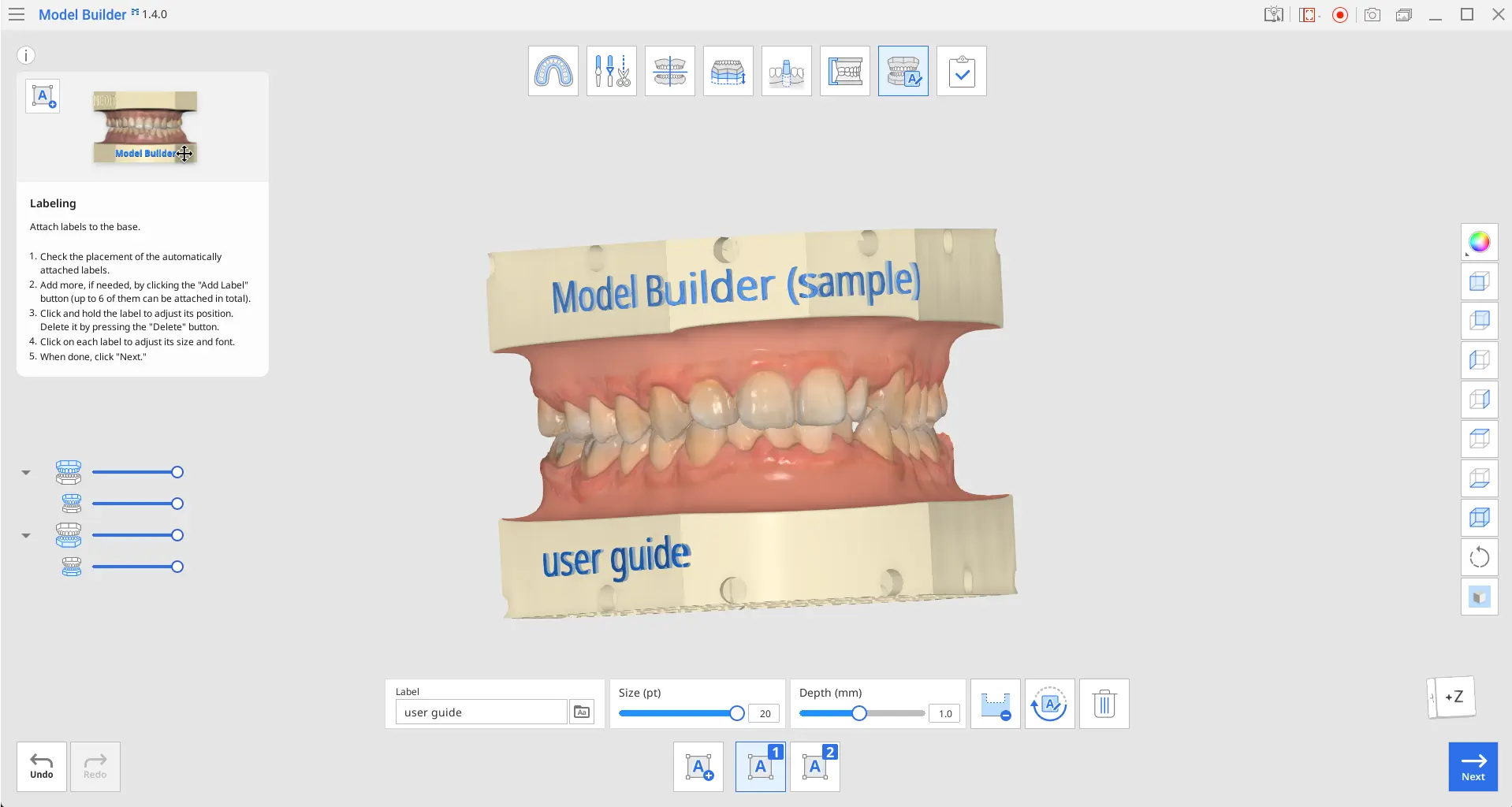

Etiquetando

El paso de Etiquetado permite a los usuarios agregar y administrar etiquetas en la base del modelo. Las dos primeras etiquetas se crearán automáticamente al ingresar al modo.

Caja de herramientas

	Añadir etiqueta	Añade una etiqueta a la base.
	Gestionar etiqueta #1	Gestionar etiqueta #1.
	Gestionar etiqueta #2	Gestionar etiqueta #2.
	Etiqueta	Introduzca el texto que debe aparecer en la etiqueta. ℹ️ Nota Puede cambiar el texto predeterminado de la etiqueta en la configuración del programa.
	Fuente	Elija un tipo de letra para la etiqueta de la lista.
	Tamaño	Establezca el tamaño de las etiquetas.
	Estampado/grabado (Estampado)	Etiquetar el modelo por medio de un grabado.
	Estampado/grabado (Grabado)	Etiquetar el modelo con un relieve.
	Rotar 180º	Gira 180° la etiqueta seleccionada.
	Eliminar	Eliminar la etiqueta actual.

1. Verifique la ubicación de las etiquetas colocadas automáticamente. Si la etiqueta y el articulador se superponen, se mostrarán en naranja. Mueva el texto o regrese al paso Adjuntos para ajustar la posición de los articuladores.

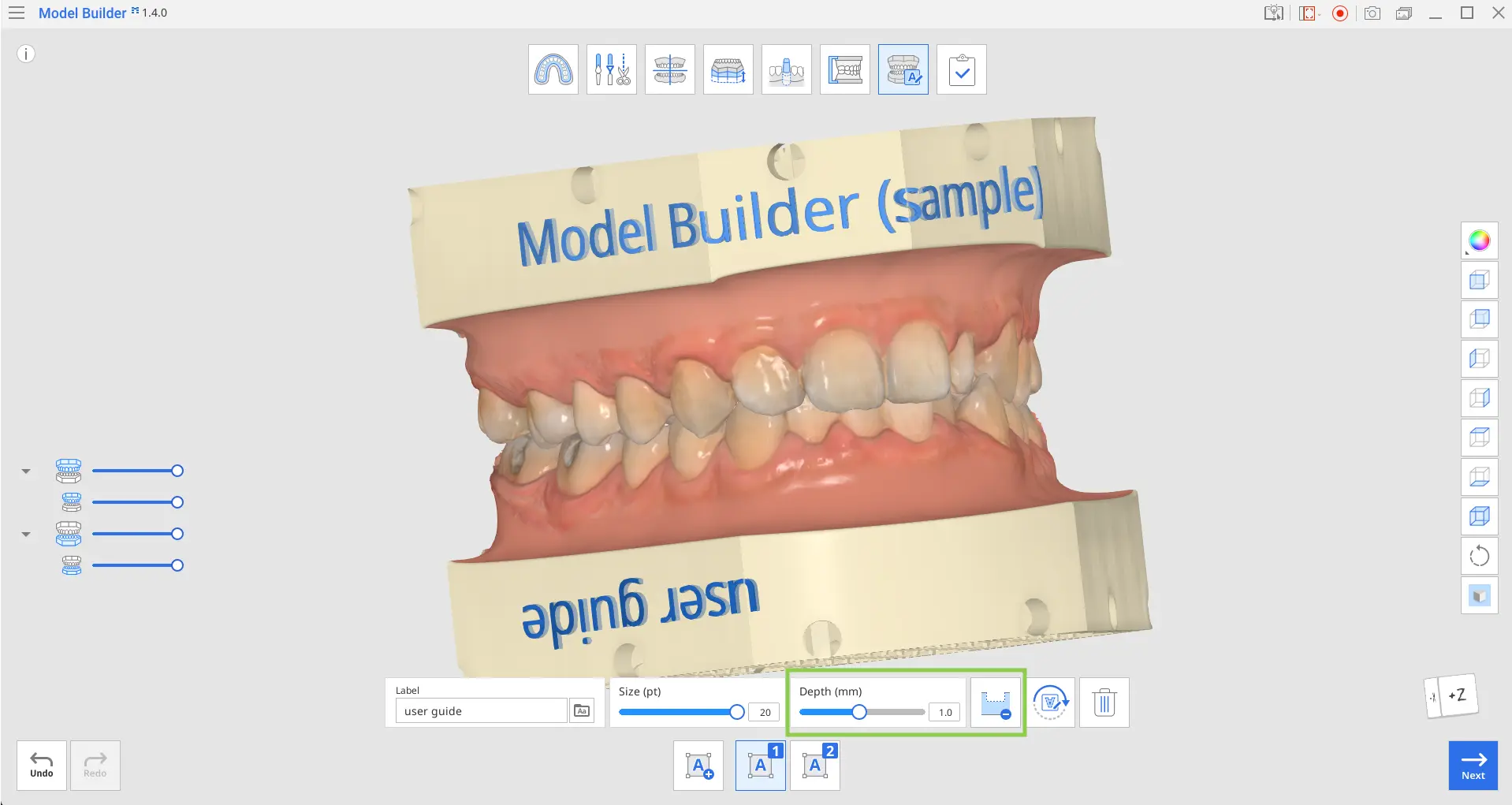

• Añada etiquetas al modelo, ya sea en relieve o grabadas. Puede ajustar el control deslizante “Profundidad” o ingresar un valor específico para cada etiqueta.


2. Agregue más etiquetas si es necesario haciendo clic en el botón “Añadir etiqueta”. Se permite un máximo de 6 adjuntos.

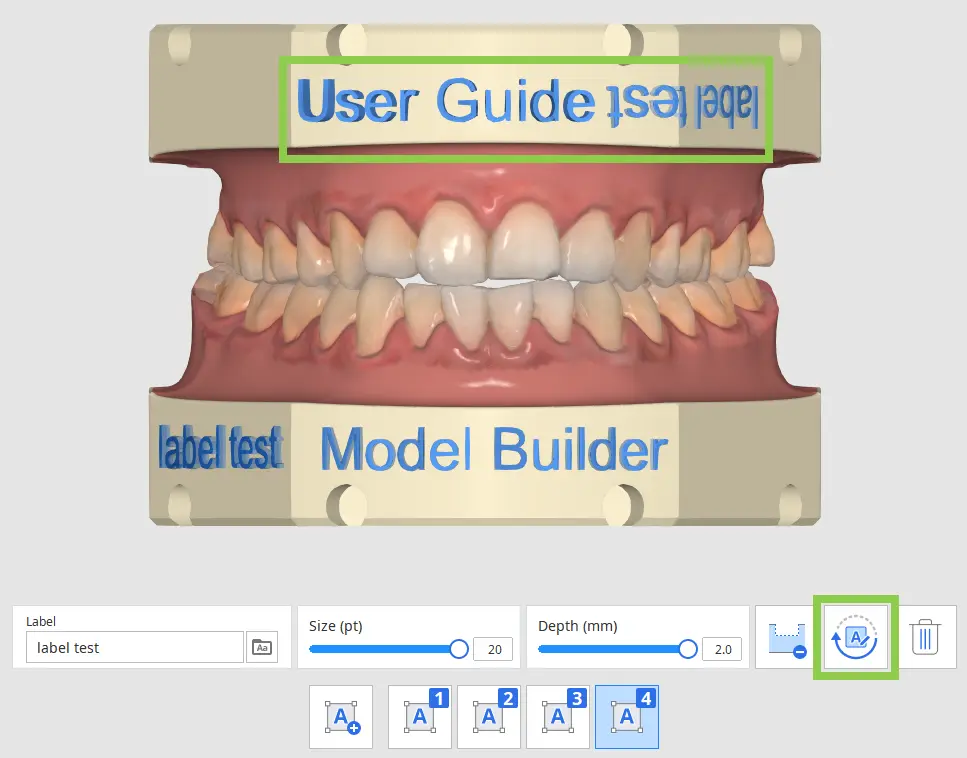

• Puede rotar cualquiera de las etiquetas creadas haciendo clic en ella y luego usando Rotar 180°.


3. Haga clic, mantenga presionada y arrastre cada etiqueta para ajustar su posición. Para eliminar cualquiera, haga clic en la etiqueta y luego en el ícono "Eliminar".

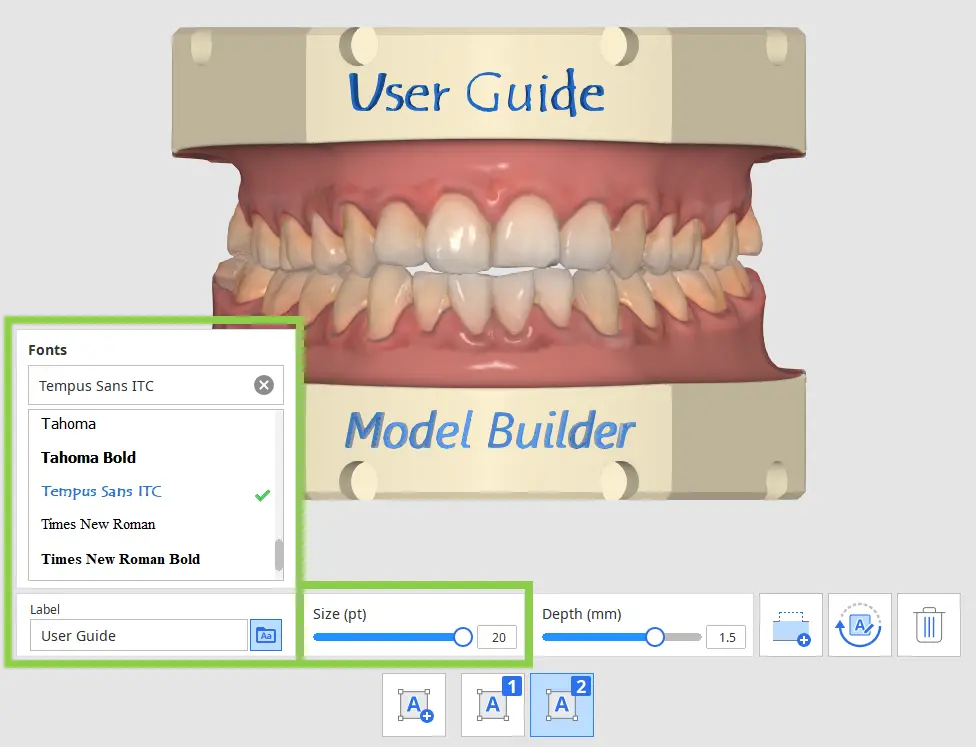

4. El tamaño y la fuente de cada texto de etiqueta se pueden cambiar individualmente.

5. Haga clic en “Siguiente” en la esquina inferior derecha cuando haya terminado.
