Modus > Artikulator

Artikulator-Modus

In diesem Modus können Sie Artikulatoren, Scharniere und andere Stützelemente an der Modellbasis befestigen. Verwenden Sie es, um entweder das Modell zu fixieren oder Elemente hinzuzufügen, die helfen, die Kieferbewegung für die Herstellung von Dentalgeräten nachzubilden.

💡Beachten Sie, dass die Arbeit im Artikulatormodus optional ist.

💡Der Artikulatormodus ist nur verfügbar, wenn Daten von beiden Bögen verwendet werden.

Werkzeugkasten

Überlappende Bereiche entfernen

• Wählen Sie die sich überschneidenden Daten aus, die Sie verschieben möchten.

Support-Pin hinzufügen

• Befestigen Sie zur Unterstützung Stifte an der Modellbasis (max. 5).

Pin Nr. 1 verwalten

• Verwalten Sie den Support-Pin Nr. 1.

Anhang hinzufügen

• Fügen Sie der Modellbasis Scharniere, Stützelemente oder Artikulatoren hinzu (max. 5).

Anhang 1 verwalten

• Anhang 1 verwalten.

Durchmesser (mm)

• Passen Sie den Durchmesser des Stützstifts an.
• Der Durchmesserbereich beträgt 5-10 mm.

Abstand von der Basis (mm)

• Passen Sie den Abstand des Stifts von der Basis an.

Löschen

• Löscht das ausgewählte Element.

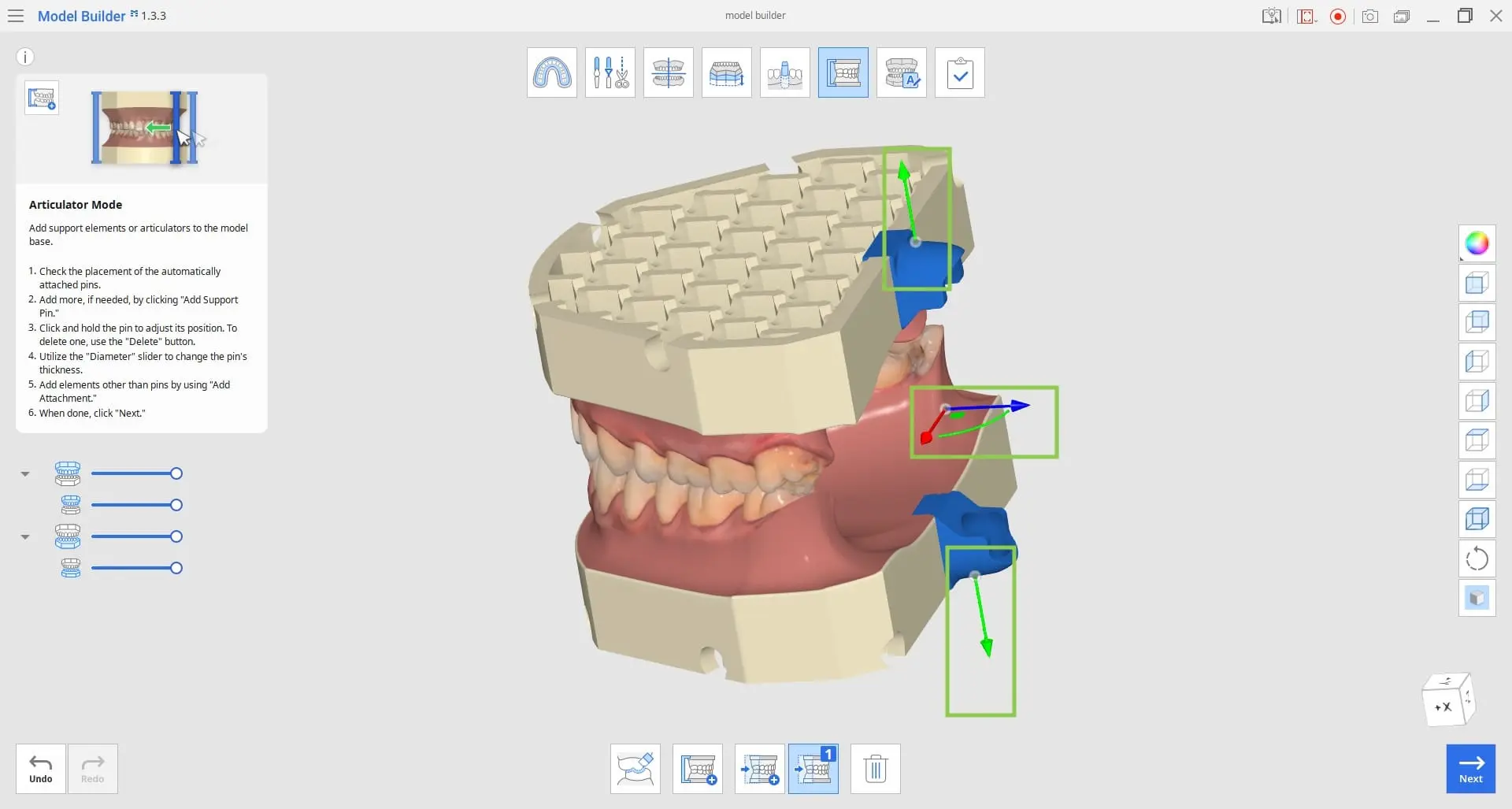

1. Überprüfen Sie die Platzierung der automatisch angehängten Elemente.

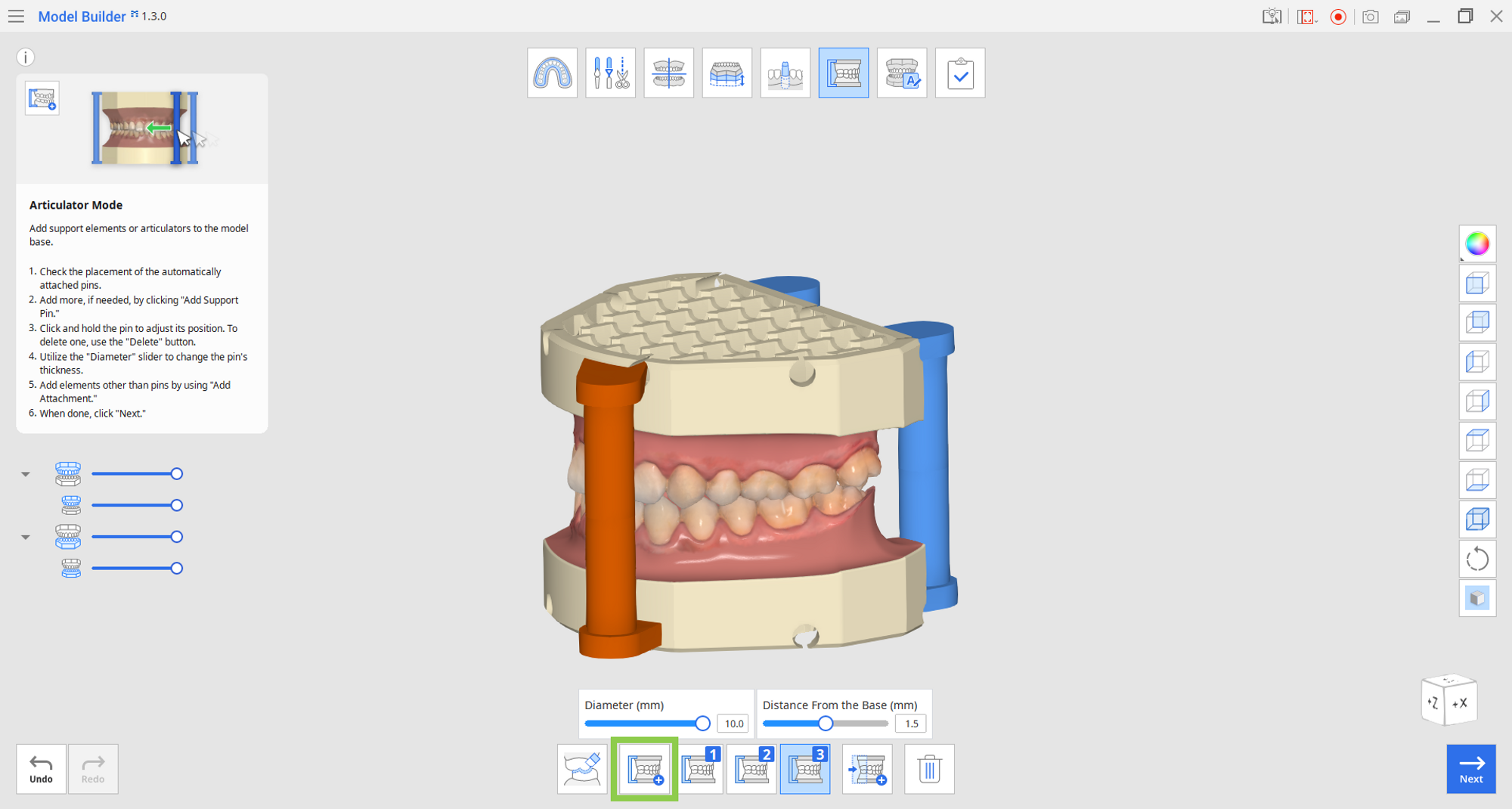

2. Verwenden Sie „Support-Pin hinzufügen“, um bei Bedarf weitere Pins hinzuzufügen. Es können maximal 5 hinzugefügt werden. Wenn einer der Stifte orange angezeigt wird, ist seine Platzierung nicht optional oder fällt möglicherweise mit den Abflusslöchern zusammen. Passen Sie die Position der Stecknadel an, indem Sie sie ziehen, bis sie blau ist.

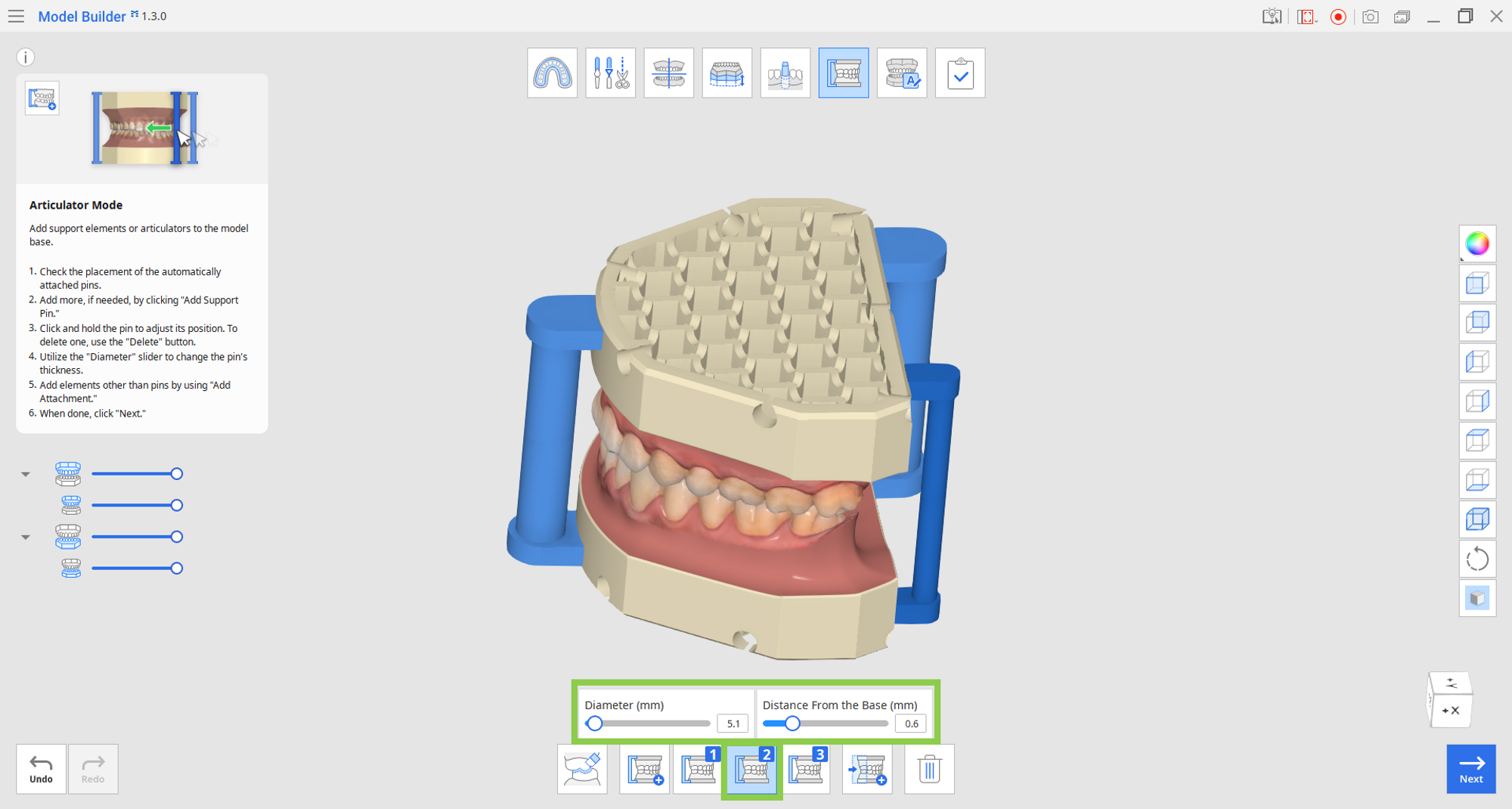

3. Sie können auch die Dicke und Position jedes Stifts individuell ändern. Klicken Sie auf die Verwaltungsschaltfläche des Pins, um die Schieberegler „Durchmesser“ und „Abstand von der Basis“ anzupassen.

💡Das Anpassen des "Abstands von der Basis" kann helfen, den Stift zu verkürzen, wenn Sie es nicht vermeiden können, ihn in der Nähe der Abflusslöcher zu platzieren.

4. Um einen Pin zu löschen, vergewissern Sie sich, dass die entsprechende Verwaltungsschaltfläche ausgewählt ist, und klicken Sie auf „Löschen“.

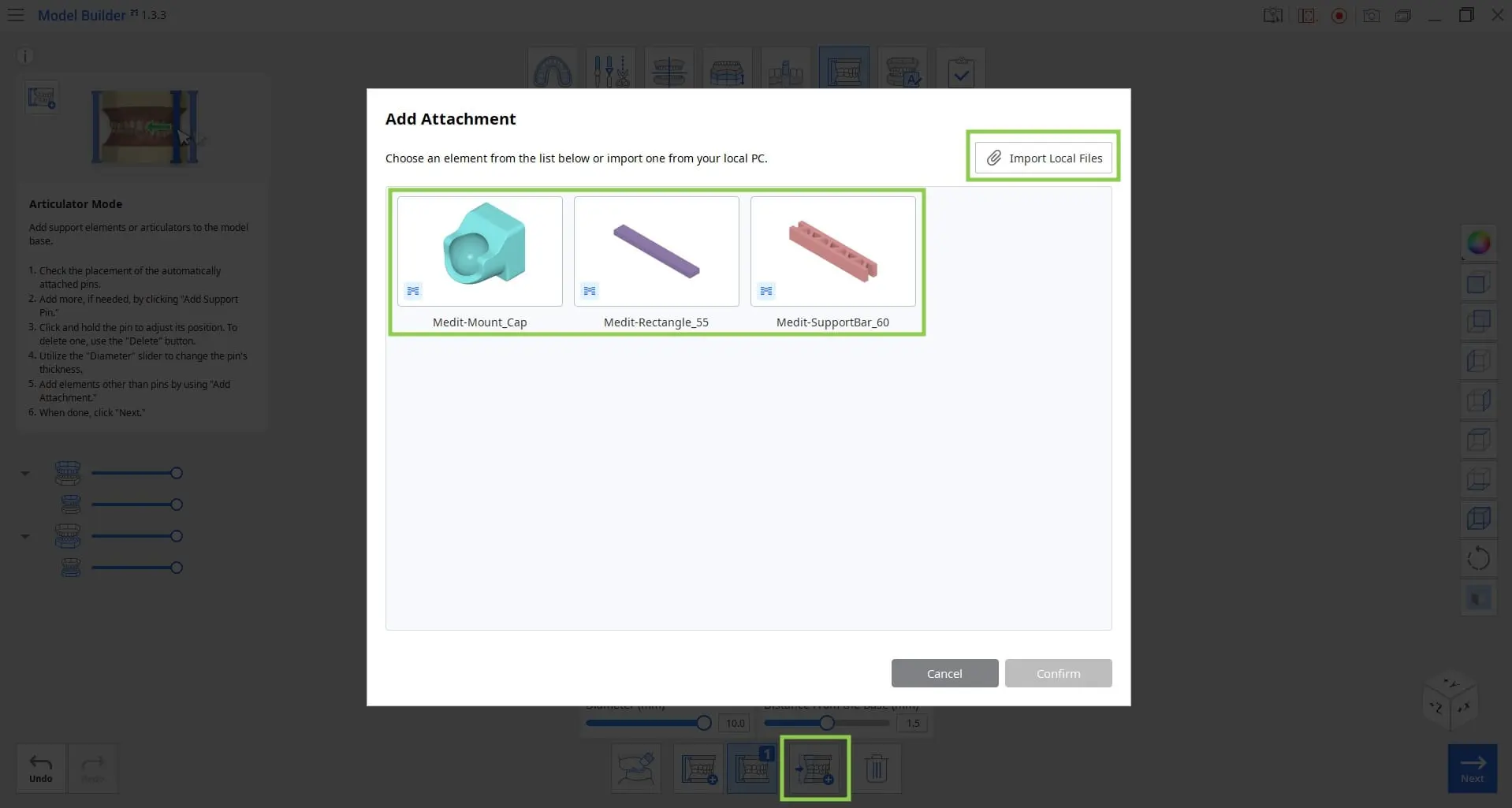

5. Verwenden Sie „Anhang hinzufügen“, um andere Elemente als Stützstifte hinzuzufügen. Es können maximal 5 hinzugefügt werden. Sie können ein von Medit bereitgestelltes Element auswählen oder Ihre eigenen Dateien importieren.

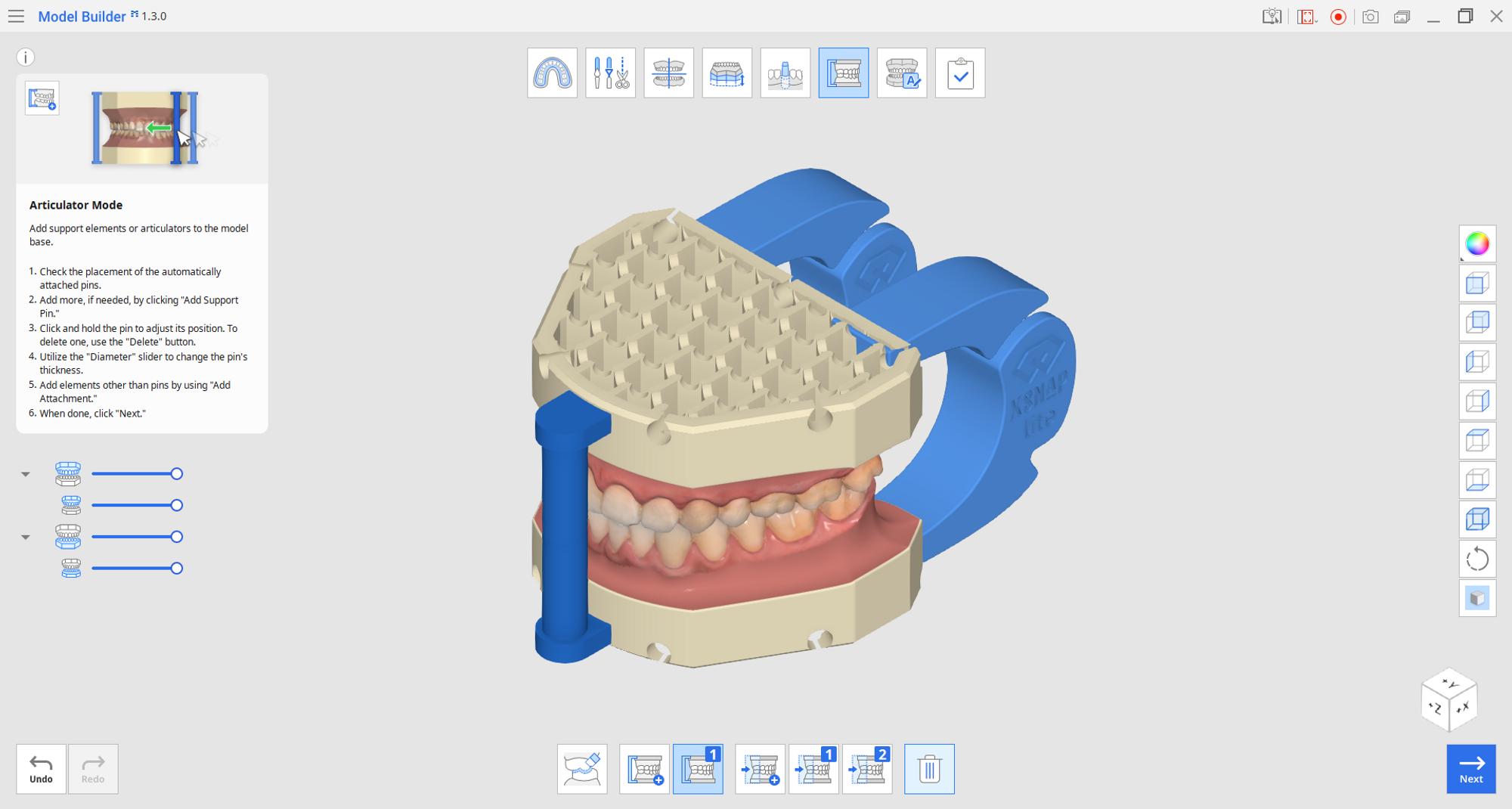

6. Der Anhang verfügt über einen 3D-Manipulator, mit dem Sie das Element skalieren, verschieben oder drehen können.

7. Um einen Anhang zu löschen, vergewissern Sie sich, dass die entsprechende Verwaltungsschaltfläche ausgewählt ist, und klicken Sie auf „Löschen“.

8. Klicken Sie abschließend auf „Weiter“.
