Transformationsmodus

Transformationsmodus

Der Transformationsmodus bietet verschiedene Transformationswerkzeuge, mit denen Sie Ihre 3D-Daten problemlos drehen, verschieben und skalieren können.

Übersetzen und drehen

• Verschieben oder drehen Sie Daten, indem Sie den Abstands- oder Winkelwert für die Achsen eingeben. Verwenden Sie die Auf- und Ab-Tasten auf der Tastatur oder dem Mausrad, um die Werte ebenfalls zu ändern.
• Klicken Sie auf „Übernehmen“, um die Änderungen auf alle Modi im Programm anzuwenden.

💡 Sie können diese Funktion nutzen, um die Ausrichtung der Datenachsen zu ändern. Wenn sich die Okklusionsfläche beispielsweise auf der +Y-Achse befindet, wie in 3Shape-CAD-Dateien, ändern Sie sie in die +Z-Achse, um sie an die Exocad-Ausrichtung anzupassen. Exportieren Sie die Daten, indem Sie mit der rechten Maustaste auf den Datenbaum klicken, um die Daten zu exportieren, an denen Sie gerade arbeiten.

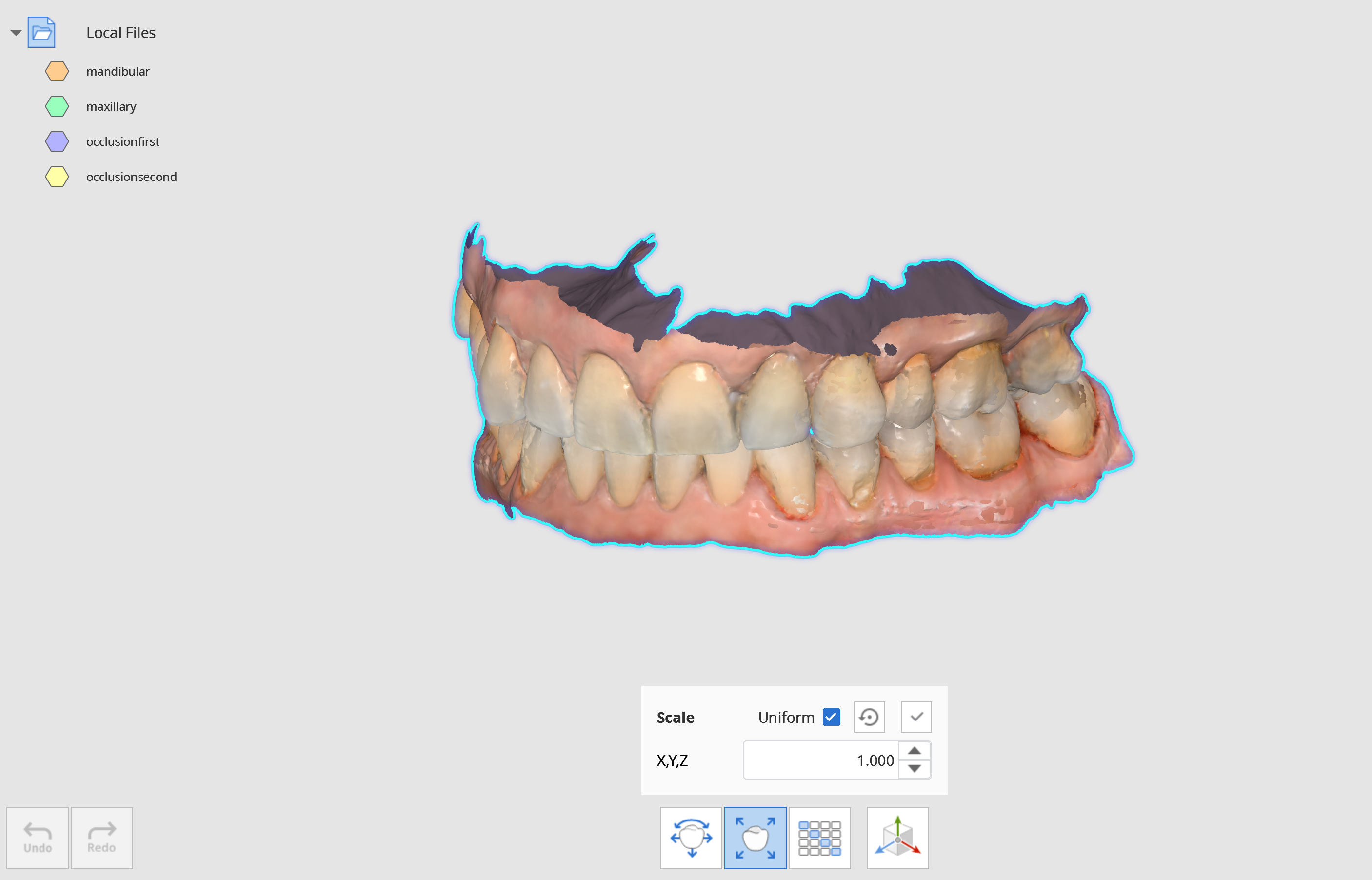

 Skala

• Skalieren Sie Daten, indem Sie Werte für die Achsen eingeben.
• Aktivieren Sie das Kontrollkästchen „Einheitlich“, um denselben Wert zum gleichzeitigen Skalieren von Daten über alle Achsen hinweg zu verwenden.
• Klicken Sie auf „Übernehmen“, um die Änderungen auf alle Modi im Programm anzuwenden.

💡 Skalieren Sie die vergrößerten Kronen-/Brückendaten vor dem Sintern auf das Verhältnis 1:1 und vergleichen Sie sie mit den Originaldaten, um zu sehen, ob die Schrumpfung konstant ist.

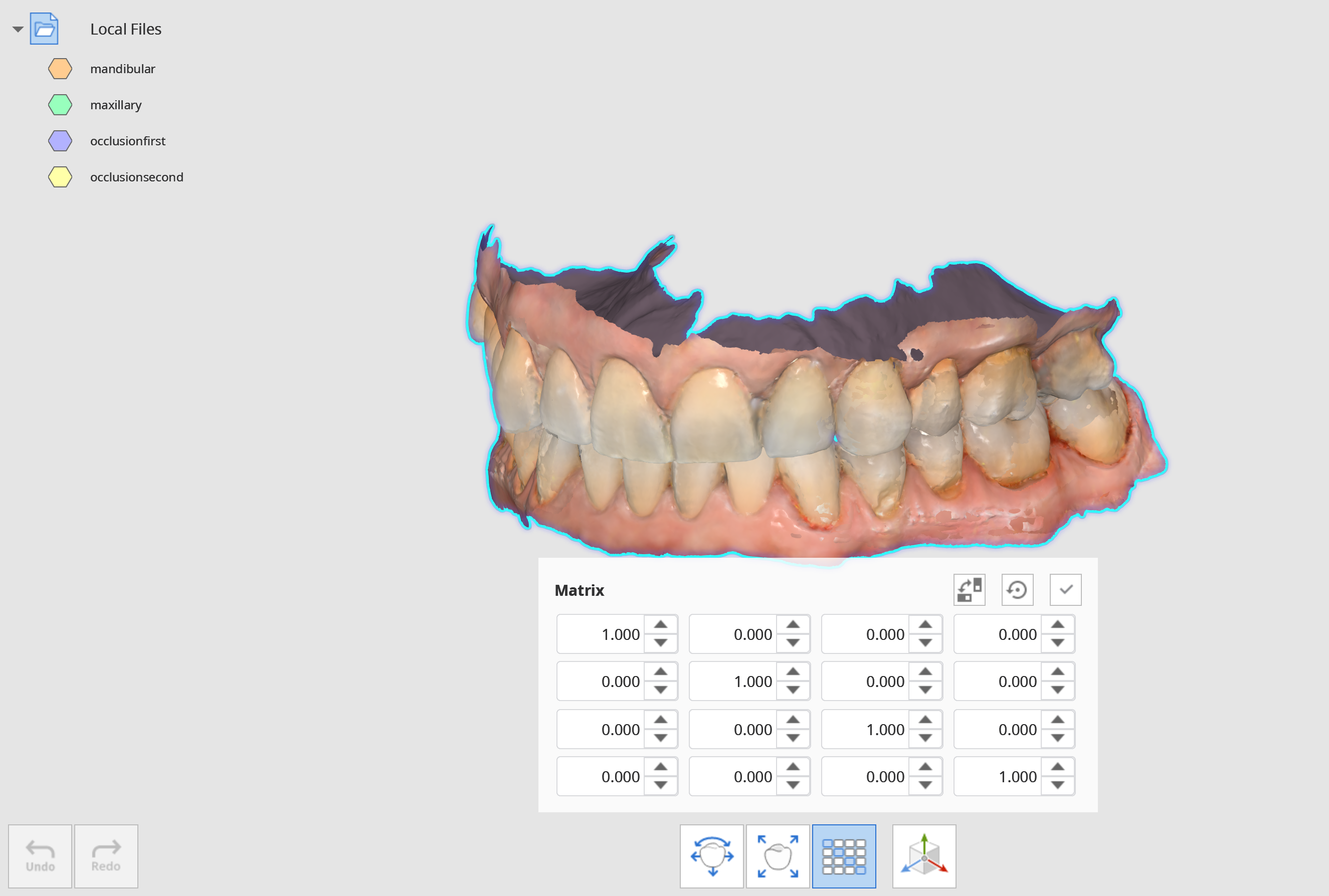

 Transformationsmatrix

• Die Transformationsmatrix transformiert die Daten, indem sie den Wert für jedes Element festlegt. Klicken Sie auf „Übernehmen“, um die Änderungen auf die Daten in allen Modi des Programms anzuwenden.

💡 Wird verwendet, wenn Sie überprüfen möchten, ob die CAD-Implantatbibliothek und die Scandaten korrekt ausgerichtet wurden. Geben Sie den Wert für die Matrix ein, um sie an die Ausrichtungsposition zu verschieben, und prüfen Sie die Daten.

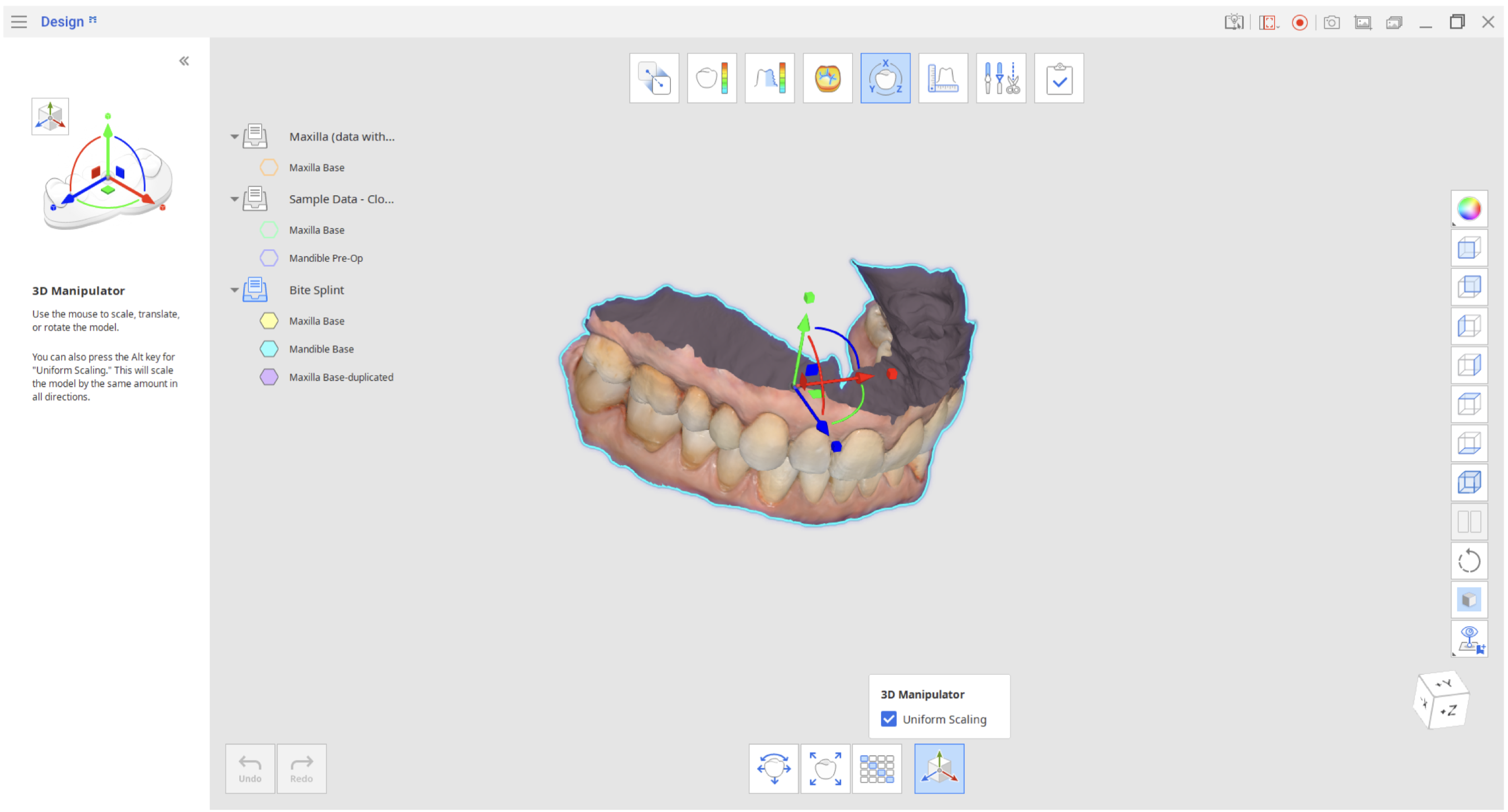

 3D-Manipulator

• Verwenden Sie den Manipulator im 3D-Manipulator, um das Modell zu skalieren, zu verschieben oder zu drehen. Aktivieren Sie "Einheitliche Skalierung", um das Modell in alle Richtungen mit denselben Werten zu skalieren.
