Benutzeroberfläche

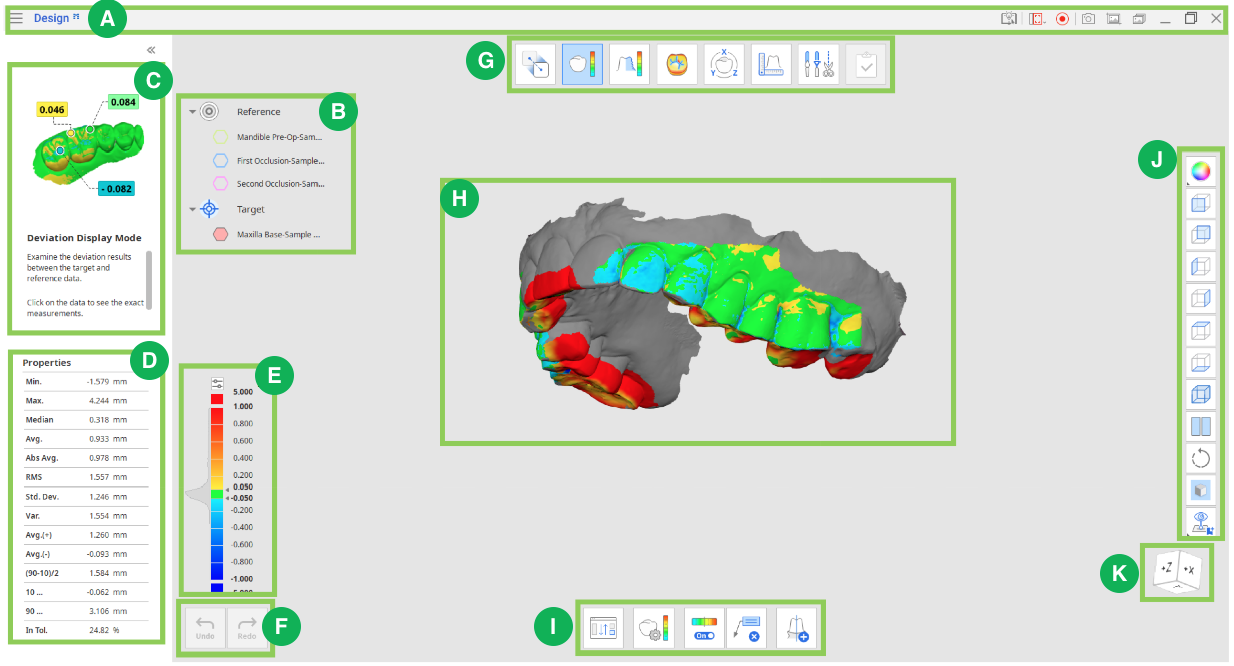

❏ Übersicht

A. Titelleiste

Die Titelleiste besteht aus den folgenden Optionen.

• Menü: Das Menü enthält Tools zum Verwalten von Projektoptionen und zeigt die Details der Anwendung.
• Hilfezentrum: Wird verwendet, um zur Medit-Hilfezentrum-Seite zu gehen.
• Videoaufnahmebereich auswählen: Wählen Sie den Bereich aus, der für die Videoaufnahme aufgezeichnet werden soll.
• Videoaufnahme starten: Startet die Videoaufnahme.
• Screenshot: Nehmen Sie den Bildschirm auf. Sie können den Bereich automatisch oder manuell auswählen. Der automatische Auswahlbereich besteht aus dem Programmbereich und dem 3D-Hauptbereich.
• Screenshot-Einstellungen: Einstellungen zum Aufnehmen von Screenshots konfigurieren. Stellen Sie einen transparenten oder weißen Hintergrund ein und blenden Sie alle Symbole aus.
• Screenshot-Manager: Wird verwendet, um Bildschirmaufnahmen zu verwalten.
• Minimieren: Minimiert das Anwendungsfenster.
• Maximieren oder wiederherstellen: Anwendung maximieren oder wiederherstellen.
• Beenden: Schließen Sie die Anwendung.

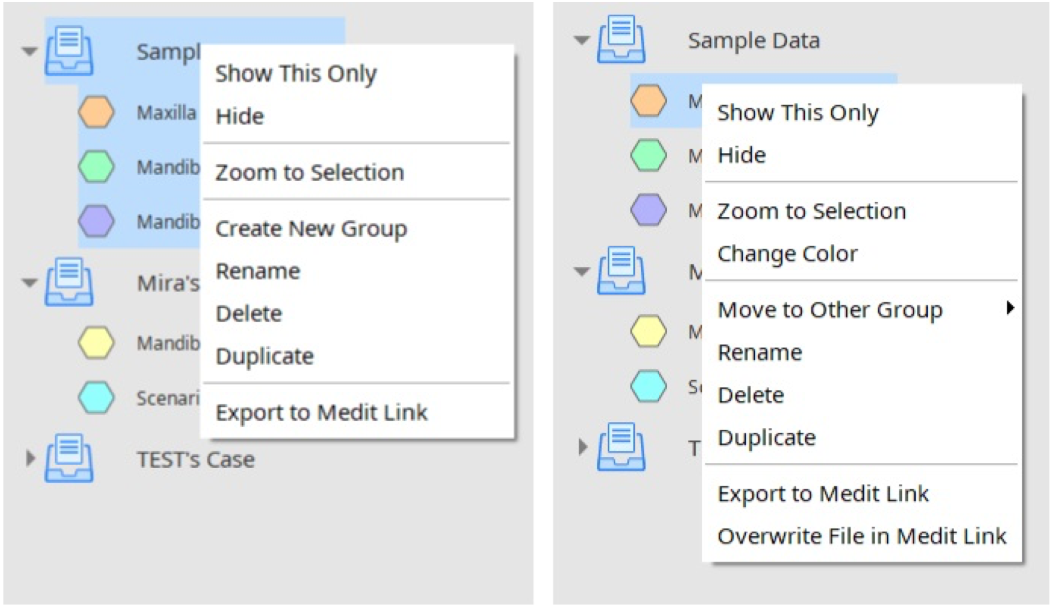

B. Datenbaum

Klicken Sie mit der rechten Maustaste, um die Optionen für jede Datengruppe oder bestimmte Daten anzuzeigen.

• Nur diese anzeigen: Nur die ausgewählten Daten anzeigen.
• Show/Hide: Blendet die ausgewählten Daten ein oder aus.
• Auf Auswahl zoomen: Zoomen, um ausgewählte Daten anzuzeigen.
• Umbenennen: Benennen Sie die Daten oder Gruppe um.
• Löschen: Löschen Sie die Daten aus Medit Design.
• Nach Medit Link exportieren: Exportiert die ausgewählten Daten als Anhang in den Medit Link-Fall.
• Datei in Medit Link überschreiben: Überschreiben Sie die Datei in Medit Link und ersetzen Sie die vorherige Version.
• Duplizieren: Datei duplizieren.
• Neue Gruppe erstellen: Fügt eine neue Datengruppe hinzu.
• Farbe ändern: Ändern Sie die Farbe der ausgewählten Daten.
• In andere Gruppe verschieben: Verschieben Sie die ausgewählten Daten in eine andere Gruppe aus der Liste.

💡Sie können mehrere Daten im Datenbaum auswählen und alle auf einmal löschen oder kopieren.

💡Beachten Sie, dass alle Kontextmenübefehle nur im Übersichtsmodus verfügbar sind.

C. Führungsnachricht

D. Dateneigenschaften

E. Farbbalken

F. Rückgängig/Wiederherstellen

• : Wird verwendet, um die vorherige Aktion rückgängig zu machen.
• : Wird verwendet, um die vorherige Aktion zu wiederholen.

G. Modi

Modi in Medit Design unterliegen keiner bestimmten Reihenfolge. Sie können 3D-Daten ohne vorherige Ausrichtung bearbeiten.

• Übersichtsmodus: Daten importieren, untersuchen und löschen.

💡Klicken Sie auf das Symbol eines anderen Modus, in dem Sie gerade arbeiten, um ihn zu verlassen und zum Übersichtsmodus zurückzukehren.

• Alignment: Richten Sie Soll- und Referenzdaten aus.
• Abweichungsanzeigemodus: Sehen Sie sich das Abweichungsergebnis in den 3D-Daten an.
• Rauheitsmessmodus: Sehen Sie sich die Oberflächenrauheit der Daten durch eine Farbkarte an.
• Krümmungsanzeigemodus: Sehen Sie die Krümmung von Daten durch eine Farbkarte.
• Transformationsmodus: Transformieren Sie 3D-Scandaten durch Drehen, Verschieben, Skalieren oder Verwenden einer Transformationsmatrix.
• Messmodus: Messen Sie Abstand, Winkel, Länge und Fläche auf den 3D-Daten oder deren Schnittlinien.
• Bearbeitungsmodus: Bearbeiten und trimmen Sie Daten mithilfe der zahlreichen bereitgestellten Funktionen.
• Fertig: Dateien „überschreiben“ oder „exportieren“, um die Änderungen zu speichern und das Programm zu schließen.

💡 Wenn Sie die Messergebnisse für die Kommunikation in Medit Link bereithalten möchten, machen Sie einen Screenshot mit dem „Screenshot“-Tool in der Hauptsymbolleiste.

H. 3D-Datenansicht

I. Werkzeugkasten

• Verfügbare Befehlsoptionen werden entsprechend der aktuellen Stufe angezeigt.

J. Seitliche Symbolleiste

Datenanzeigemodi

• Texturiert: Wird verwendet, um die Daten mit Farbinformationen anzuzeigen.
• Texturiert mit Kanten: Wird verwendet, um die Daten mit Farbinformationen und Kanten anzuzeigen.
• Monochrom: Wird verwendet, um die Daten in einer einzigen Farbe anzuzeigen.
• Monochrom mit Kanten: Wird verwendet, um die Daten in einer einzigen Farbe mit den Kanten anzuzeigen.
• Drahtmodell: Wird verwendet, um die Daten nur als Kanten anzuzeigen.

3D-Datenansichtsoptionen

• +Z-Achsenansicht: Siehe Vorderansicht.
• -Z-Achsenansicht: Siehe Rückansicht.
• +X-Achsenansicht: Siehe linke Ansicht.
• -X-Achsenansicht: Siehe die rechte Ansicht.
• +Y-Achsenansicht: Siehe Draufsicht.
• -Y-Achsenansicht: Siehe Ansicht von unten.
• Isometrische Ansicht: Siehe isometrische Ansicht.
• Geteilte Ansicht: Ermöglicht das gleichzeitige Arbeiten mit zwei Datensätzen.
• Drehen: Klicken Sie mit der linken Maustaste und ziehen Sie, um die Daten zu drehen.
• Rastereinstellungen: Wird verwendet, um Optionen für die Rasteranzeige festzulegen. Es blendet das Raster ein oder aus und steuert seine Position im Verhältnis zum Modell (Überlagerung ein- oder ausschalten).

K. Würfel anzeigen

• Der Ansichtswürfel zeigt die Ausrichtung der 3D-Ansicht an, die in Echtzeit aktualisiert wird, während die Ansicht gedreht wird. Sie können die Ansichtsausrichtung ausrichten, indem Sie auf die Fläche des Würfels klicken.
